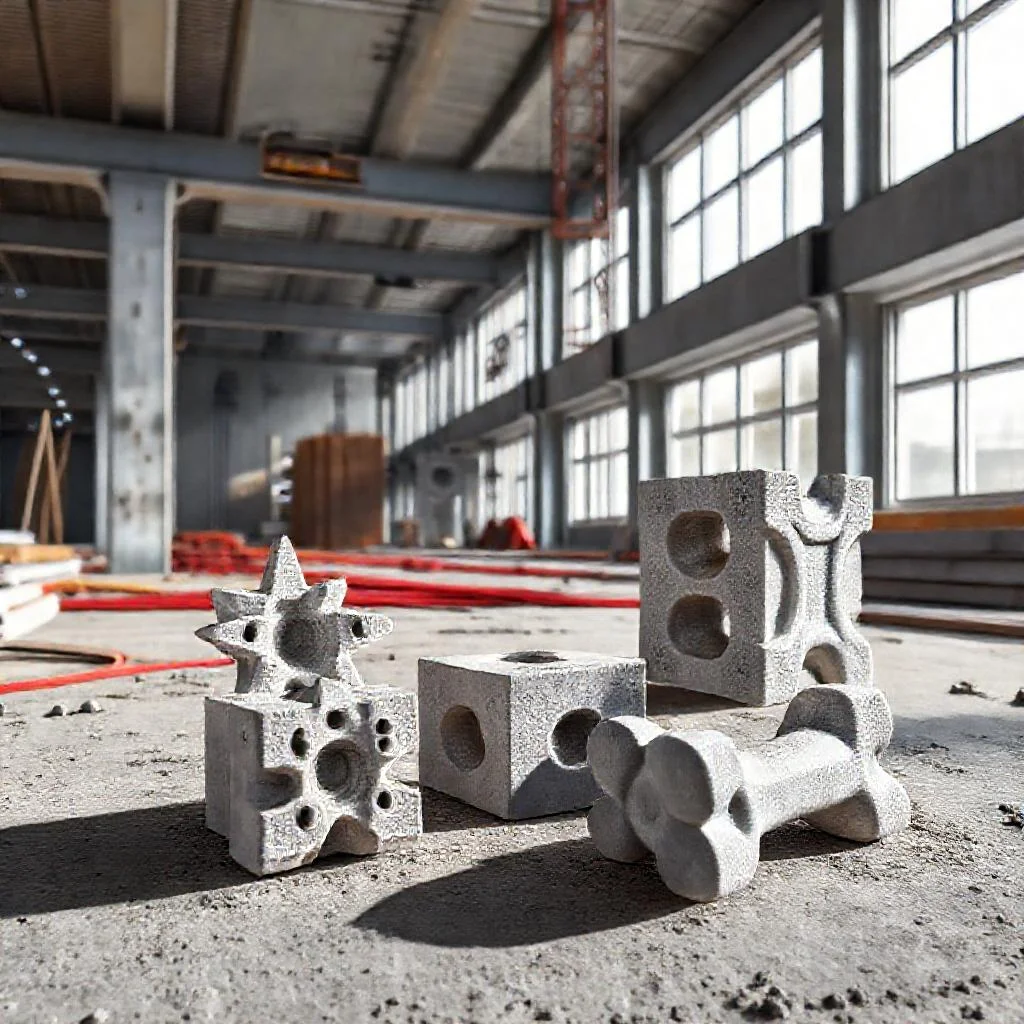

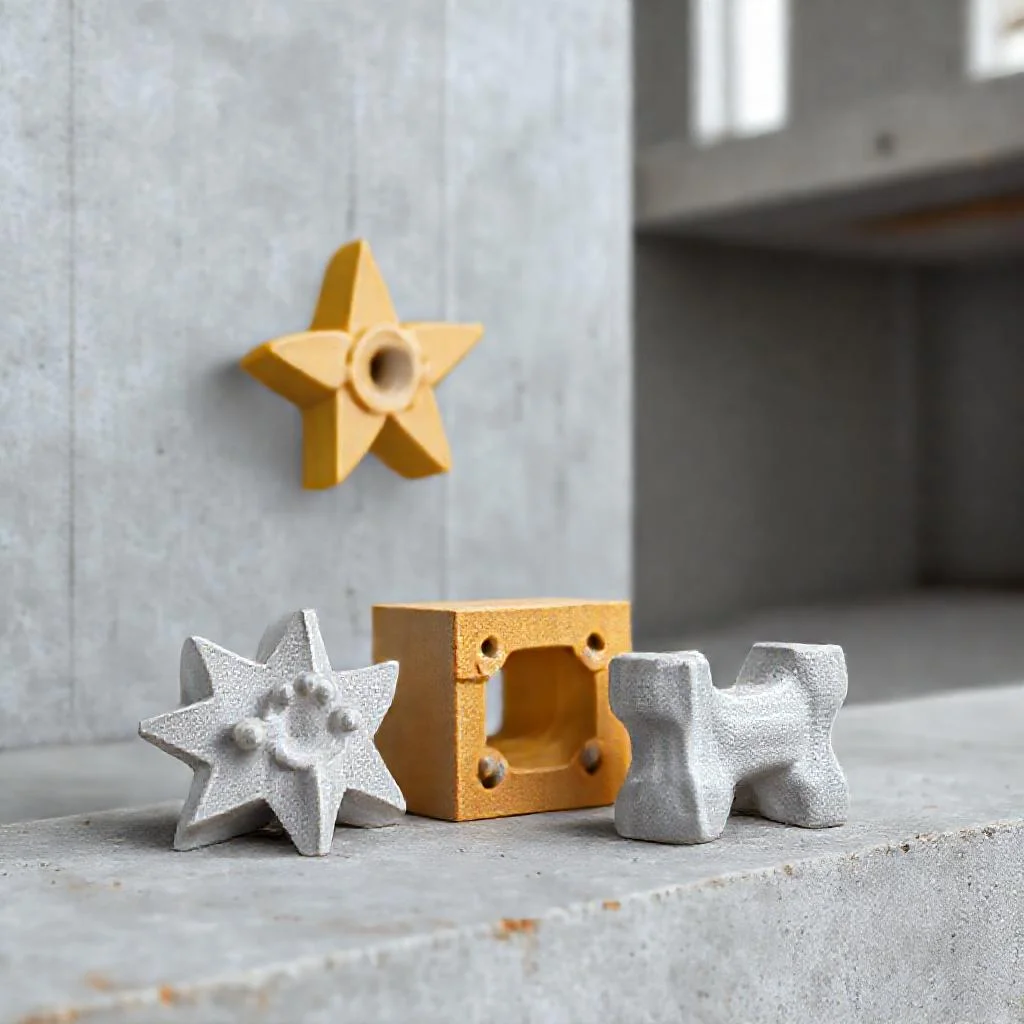

4 типа фиксаторов защитного слоя бетона
Когда заливают фундамент или стены из бетона, внутри прячется арматурный каркас. Стальные прутья нельзя укладывать вплотную к опалубке. Между металлом и краем бетона должен оставаться слой. Этот слой называется защитным. Он спасает арматуру от ржавчины и огня.
Чтобы соблюсти точное расстояние, используют специальные пластиковые детали — фиксаторы. Без них прутья смещаются при заливке. Результат будет брак. Фиксаторы бывают четырех основных форм: звездочки, стульчики, кубики и косточки. Каждый тип решает свою задачу.
-
Звездочки: универсальные фиксаторы для вертикальных поверхностей
Звездочка — самый узнаваемый пластиковый фиксатор. У нее несколько лучей, которые расходятся от центра. В центре есть отверстие, куда защелкивается арматурный прут. Лучи упираются в стенки опалубки.
Главное применение звездочек — вертикальные арматурные каркасы. Их ставят на стены, колонны и фундаментные блоки. Фиксатор крепится прямо на прут. Лучей обычно от трех до пяти. Количество лучей определяет устойчивость.
Звездочки бывают разного диаметра. Нужно подбирать размер по толщине арматуры. Если прут тоньше, фиксатор просто не защелкнется. Если толще — деталь сломается. Универсальные модели подходят под 10-12 миллиметров.
Толщина защитного слоя зависит от длины лучей. Производители выпускают звездочки на 15, 20, 25 и 35 миллиметров. Выбор диктуется проектом. Для стен внутри помещений хватает 15-20 мм. Для наружных конструкций нужно не меньше 30-35 мм.
Крепить звездочки просто. Фиксатор надевается на арматуру до щелчка. Монтаж делают перед установкой опалубки. Важно развести фиксаторы равномерно. Оптимальный шаг — 50-70 сантиметров. Если шаг сделать реже, прутья прогнутся под весом бетона.
-
Стульчики: надежная опора для нижней арматурной сетки
Стульчик — это фиксатор для нижнего ряда арматуры. У него плоское основание и две или четыре ножки. Сверху есть держатели, куда укладываются прутья. Конструкция напоминает маленький табурет.
Основная задача стульчиков — поднимать горизонтальные сетки над грунтом или щебеночной подушкой. Их кладут на дно опалубки перед вязкой арматуры. Ножки обеспечивают зазор между металлом и основанием.
Стульчики незаменимы при заливке фундаментных плит и перекрытий. Без них арматура просто ляжет на землю. Защитный слой будет утерян. Влага проникнет к металлу, и начнется коррозия.
Высота стульчиков бывает разной. Самые ходовые размеры — 20, 30, 40, 50 миллиметров. Для массивных плит используют высокие модели до 70-80 мм. Чем толще плита, тем толще должен быть защитный слой.
Укладывать стульчики нужно рядами. Расстояние между соседними фиксаторами — около 60-80 сантиметров. Прутья должны плотно лежать в пазах. Если стульчики расставить редко, сетка прогнется и упрется в дно.
На рынке есть стульчики с усиленными ножками. Они выдерживают вес двух сеток. Такие модели ставят в перекрытиях, где арматура уложена в два слоя. Верхнюю сетку крепят на стойки или «лягушки».
-
Кубики: фиксация бокового защитного слоя и торцов
Кубик — простой фиксатор в форме параллелепипеда. Внутри него сквозное отверстие или прорезь для арматуры. Наружная поверхность гладкая или ребристая. Кубик устанавливается на прут и фиксируется защелкой.
Этот тип фиксаторов используют для боковых поверхностей. Кубик надевается на арматуру и упирается в стену опалубки. Он не дает прутьям смещаться в сторону. Особенно удобен кубик для вертикальных стен и ростверков.
Еще одна функция кубиков — фиксация торцов. Когда арматура выходит за границу бетона, торец нужно закрыть защитным слоем. Кубик надевается на конец прута. Металл оказывается внутри пластиковой оболочки.
Преимущество кубика перед звездочкой — устойчивость. Кубик имеет большую площадь опоры. Он меньше продавливает пенопласт или утеплитель. Это важно, когда опалубка несъемная и состоит из плит утеплителя.
Размер кубиков варьируется от 15 до 50 миллиметров. Подбирать нужно с запасом прочности. Если кубик слишком хрупкий, он треснет при заливке. Качественные фиксаторы делают из полипропилена, а не из вторичного пластика.
Монтаж выполняют по той же схеме, что и со звездочками. Фиксаторы располагают в шахматном порядке. Шаг установки — 50-60 сантиметров. В местах перегибов арматуры шаг уменьшают до 30 сантиметров.
-
Косточки и фиксаторы-ограничители для вязальной проволоки
Косточка — это фиксатор, похожий на маленькую гантель. У него два диска на концах и перемычка посередине. Косточка вставляется между двумя прутьями арматуры. Диски упираются в прутья и фиксируют зазор.
Основное назначение косточек — разделять параллельные стержни на фиксированное расстояние. Это не фиксатор защитного слоя в чистом виде. Но он тоже контролирует положение арматуры в бетоне.
Косточки используют в плоских сетках. Например, в фундаментных плитах нижнюю и верхнюю сетку нужно разнести по высоте. Между ними ставят вертикальные каркасы или косточки-прокладки. Косточка дешевле, но держит меньше веса.
Бывают косточки с крючками для вязальной проволоки. Такие модели крепятся к прутьям проволокой. Они не слетают при вибрации. Обычные косточки просто зажимаются между стержнями силой упругости пластика.
Размер косточек измеряется длиной перемычки. Популярные размеры — 50, 70, 100, 150 миллиметров. Чем длиннее косточка, тем толще будет слой бетона между арматурой. Для перекрытий обычно хватает 100 мм.
Косточки не стоит путать с фиксаторами-зажимами. Зажимы надеваются на прут, а косточка зажимается между двумя прутьями. У косточки нет отверстий для арматуры. Это просто дистанционная распорка.
Фиксация косточками требует точности. Если прутья уложены криво, косточка выпадет. Нужно контролировать геометрию каркаса. Лучше всего косточки работают в заводских сетках, сваренных в размер.
Какой фиксатор выбрать под конкретную задачу
Выбор фиксатора зависит от того, что именно заливается. Для фундаментной плиты понадобятся стульчики для нижней сетки и косточки или дистанционные каркасы для верхней. Для стен и колонн — звездочки или кубики.
Количество фиксаторов рассчитывается по простой формуле. На каждый квадратный метр арматурной сетки нужно не менее 4-5 точек опоры. Если конструкция ответственная, количество увеличивают до 8-10 штук. Экономия на фиксаторах ведет к браку.
Качество пластика имеет решающее значение. Дешевые фиксаторы из вторичного сырья хрупкие. Они ломаются при вибрации. Фиксаторы должны быть из первичного полипропилена. Такой материал выдерживает мороз до -40 градусов и не трескается на солнце.
При покупке нужно проверять геометрию. У качественного фиксатора все лучи или ножки одной длины. Если деталь неровная, защитный слой будет разным. В одном месте арматура оголится, в другом уйдет слишком глубоко.
Правила установки по нормативам
Согласно СНиП 52-01-2003, толщина защитного слоя бетона не должна быть меньше диаметра рабочей арматуры. Для фундаментов минимальное значение — 35 миллиметров. Для стен и перекрытий внутри здания — 15-20 миллиметров.
Фиксаторы ставятся с шагом не более 1 метра. На вертикальных поверхностях шаг уменьшают до 50-70 сантиметров. В местах стыков и перегибов сетки фиксаторы устанавливают через 20-30 сантиметров.
Запрещается использовать в качестве подкладок обрезки арматуры, камни или доски. Дерево от влаги разбухает и разрушает бетон. Металл ржавеет и оставляет следы на поверхности. Только пластиковые фиксаторы гарантируют точную толщину слоя.
При высоте вертикального каркаса более 3 метров фиксаторы ставят с двух сторон. С одной стороны — звездочки или кубики. С другой — упоры, чтобы арматура не выгнулась наружу. Двусторонняя фиксация обязательна по технологии.
Зимой пластиковые фиксаторы становятся хрупкими. Монтаж при минусовой температуре требует осторожности. Если деталь треснула при установке, ее нужно заменить. Бетон давит на арматуру с большой силой, треснувший фиксатор не сработает.
Частые ошибки новичков
Первая ошибка — путать звездочки и стульчики. Звездочки ставят на вертикальные прутья, стульчики подкладывают под горизонтальные сетки. Если положить звездочки на дно опалубки, они не выдержат веса бетона. Они сломаются, и арматура ляжет на землю.
Вторая ошибка — редкая расстановка. Экономия на фиксаторах приводит к провисанию сетки. Особенно критично для перекрытий. Вес двух слоев бетона выдавливает арматуру вниз. Защитный слой снизу исчезает.
Третья ошибка — использование фиксаторов разной высоты в одной плоскости. Арматура будет перекошена. Нужно покупать все фиксаторы одного типа и размера. Допуск по высоте не должен превышать 1-2 миллиметра.
Четвертая ошибка — монтаж фиксаторов после укладки арматуры. Правильно сначала прикрепить фиксаторы, потом укладывать прутья. Если попытаться засунуть фиксатор под готовую сетку, он сломается или встанет криво.
Пятая ошибка — игнорирование торцов. На концах арматурных выпусков защитный слой тоже должен быть. Торцы закрывают кубиками или специальными колпачками. Иначе металл начнет ржаветь с торца, и коррозия пойдет внутрь каркаса.
Правильный выбор и монтаж фиксаторов гарантирует долговечность бетонной конструкции. Экономия в 500-1000 рублей на пластике обернется затратами на ремонт через 5-10 лет. Арматура начнет разрушаться, бетон покроется трещинами и ржавыми пятнами.
Лучше потратить время на расчет и закупку качественных фиксаторов, чем переделывать фундамент или стену через несколько сезонов. Защитный слой бетона — это страховка от преждевременного старения дома.
Таблица: Сравнение типов фиксаторов защитного слоя бетона
В таблице ниже представлены четыре основных типа пластиковых фиксаторов для арматуры. Данные строго соответствуют описанию в статье: указаны назначение, ключевые особенности, ходовые размеры и рекомендуемый шаг монтажа для каждого вида.
| Тип фиксатора | Основное назначение | Конструкция / Форма | Популярные размеры защитного слоя / длины | Рекомендуемый шаг установки | Ключевые особенности |
|---|---|---|---|---|---|
| Звездочки | Вертикальные арматурные каркасы (стены, колонны, фундаментные блоки) | Несколько лучей (обычно 3-5), расходящихся от центра, с отверстием для защелкивания на прут | На 15, 20, 25 и 35 миллиметров | 50-70 сантиметров | Универсальные. Подходят под арматуру 10-12 мм. Крепятся на прут до щелчка. |
| Стульчики | Нижняя арматурная сетка (фундаментные плиты, перекрытия) | Плоское основание, две или четыре ножки, сверху держатели для прутьев | 20, 30, 40, 50 миллиметров (для массивных плит до 70-80 мм) | 60-80 сантиметров | Поднимают горизонтальные сетки над грунтом/подушкой. Есть модели с усиленными ножками для двух сеток. |
| Кубики | Боковые поверхности и торцы арматуры (вертикальные стены, ростверки, торцы прутьев) | Форма параллелепипеда со сквозным отверстием или прорезью для арматуры и защелкой | От 15 до 50 миллиметров | 50-60 сантиметров (в местах перегибов до 30 см) | Большая площадь опоры, меньше продавливает утеплитель. Устойчивее звездочки. |
| Косточки | Разделение параллельных стержней (плоские сетки, разнесение нижней и верхней сетки по высоте) | Похожа на маленькую гантель: два диска на концах и перемычка посередине | 50, 70, 100, 150 миллиметров (длина перемычки) | Не указан (требуют точной геометрии каркаса) | Дистанционная распорка. Не имеет отверстий для арматуры, зажимается между прутьями. Бывают с крючками для вязальной проволоки. |
Частые вопросы по теме (FAQ)
В чем разница между звездочкой и стульчиком, и как не ошибиться при выборе?
Звездочки предназначены исключительно для вертикальных арматурных каркасов (стены, колонны). Они надеваются на прут до щелчка, а лучи упираются в опалубку. Стульчики, напротив, ставятся на дно опалубки под горизонтальные сетки (фундаментные плиты, перекрытия) и поднимают арматуру над грунтом или подушкой. Критическая ошибка новичков — положить звездочки на дно: они не выдержат веса бетона, сломаются, и защитный слой будет потерян. Стульчики имеют плоское основание и ножки, обеспечивающие зазор, а звездочки — лучи и центральное отверстие для защелкивания.
Какой шаг установки фиксаторов считается правильным для стен и фундаментных плит?
Согласно нормативам и технологии, шаг установки зависит от типа конструкции. Для вертикальных поверхностей (звездочки и кубики) оптимальный шаг составляет 50–70 сантиметров. Для нижней арматурной сетки на стульчиках расстояние между соседними фиксаторами — 60–80 сантиметров. В местах перегибов и стыков сетки шаг уменьшают до 20–30 сантиметров. Важно: шаг более 1 метра не допускается, так как прутья прогнутся под весом бетона, и защитный слой будет утерян.
Какой тип фиксатора используется для торцов арматуры и боковых поверхностей?
Для фиксации бокового защитного слоя и торцов арматурных выпусков применяются кубики. Кубик надевается на прут и упирается в стену опалубки, не давая металлу смещаться в сторону. Также он надевается на конец прута, закрывая торец пластиковой оболочкой, что предотвращает коррозию с торца. Преимущество кубика перед звездочкой — большая площадь опоры, что важно при работе с несъемной опалубкой из утеплителя (кубик меньше продавливает пенопласт).
Какова минимальная толщина защитного слоя для фундамента и внутренних стен?
Минимальные значения регламентируются СНиП 52-01-2003. Толщина защитного слоя бетона не должна быть меньше диаметра рабочей арматуры. Для фундаментов минимальное значение — 35 миллиметров. Для стен и перекрытий внутри здания — 15–20 миллиметров. Для наружных конструкций толщина слоя должна быть не менее 30–35 мм. Выбор конкретного размера фиксатора (звездочки, стульчики, кубики) диктуется проектом и условиями эксплуатации.
Какие материалы и качество пластика гарантируют надежность фиксатора?
Качественные фиксаторы должны быть изготовлены из первичного полипропилена. Дешевые фиксаторы из вторичного сырья хрупкие и ломаются при вибрации. Первичный полипропилен выдерживает мороз до -40 градусов и не трескается на солнце. При покупке обязательно проверяйте геометрию: у качественной детали все лучи или ножки одной длины. Неровная деталь приведет к перекосу арматуры и неодинаковому защитному слою. Допуск по высоте фиксаторов в одной плоскости не должен превышать 1–2 миллиметра.
