Шесть инструментов геодезиста для точной разбивки котлована под УШП
Утепленная шведская плита — это не просто бетонная подушка. Это сложная инженерная конструкция. Ошибка в разметке всего в один сантиметр может привести к перекосам стен, проблемам с коммуникациями и нарушению геометрии фундамента. Профессиональные геодезисты используют определенный набор инструментов. Ниже приведен рейтинг шести ключевых устройств, которые гарантируют точность при разбивке осей котлована.
-

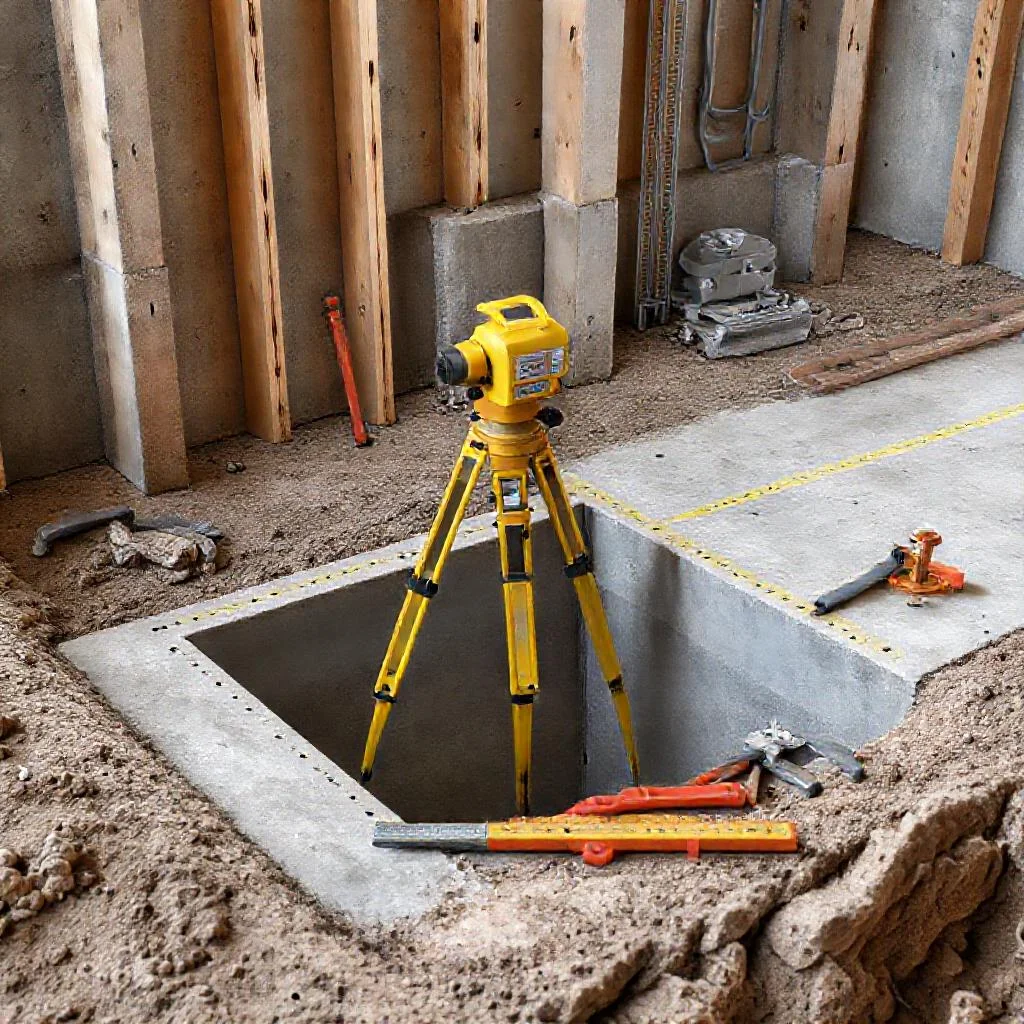

Оптический нивелир
Это базовый инструмент для контроля высот. Без него невозможно вывести «ноль» плиты и проверить глубину котлована. Оптический нивелир позволяет с точностью до миллиметра определить разницу высот между точками на участке.
Работает он просто: устанавливается на штатив, выставляется по уровню. Затем с помощью рейки с делениями снимаются показания. Разница в цифрах на рейке и есть перепад высот. Для УШП критически важно, чтобы дно котлована было идеально ровным, иначе плита треснет от неравномерной нагрузки.
Важно помнить: нивелир не любит тряску. Даже легкое смещение штатива сводит на нет все замеры. Поэтому профессионалы всегда проверяют горизонт инструмента перед каждым новым циклом измерений, особенно после перемещения по участку.
-
Лазерный осепостроитель (ротационный лазер)
Если нивелир — это линейка для высот, то ротационный лазер — это мастер проекций. Он создает видимую плоскость по периметру всего участка. Это устройство вращает лазерный луч на 360 градусов, создавая идеальную горизонтальную линию на стенах, опалубке или столбах обноски.
Для разбивки котлована под УШП этот инструмент незаменим. Он позволяет быстро вынести оси фундамента в натуру. Достаточно выставить лазер на одном конце участка, и луч сам покажет, где должна проходить стена на противоположной стороне. Время на разметку сокращается в пять-десять раз по сравнению с ручным методом.
Однако стоит знать ограничение: использование китайских лазеров днем часто превращается в мучение. Солнечный свет «съедает» красный луч, и он становится невидимым уже через 5-10 метров. Для работы в ясную погоду нужен инструмент с зеленым лучом или пульсационный режим работы со специальным приемником.
-
Теодолит или электронный тахеометр
Это тяжелая артиллерия геодезии. Если нужно построить прямые углы с точностью до угловых секунд, без теодолита не обойтись. Для УШП это критично: если один угол котлована будет не 90 градусов, а 91, то фундамент перекосится, и дом превратится в «трапецию».
Тахеометр — это электронная версия теодолита. Он сам измеряет расстояние и угол, вычисляет координаты и записывает их в память. Для разбивки осей используется метод «образной засечки» или полярный метод. Инструмент наводится на точку, и он показывает, на сколько сантиметров нужно сдвинуть колышек, чтобы он оказался точно на оси.
Работа с тахеометром требует навыков. Но результат стоит затраченного времени. Погрешность такого инструмента — 1-2 мм на 100 метров дистанции. Это гарантирует, что плита ляжет строго по проекту.
-
Рулетка из фибергласса (стекловолокно)
Обычная металлическая рулетка длиной 5 метров здесь не подходит. Для разбивки котлована под УШП нужны длины от 20 до 50 метров. Металлическая лента такой длины тяжелая, легко гнется и ржавеет. Кроме того, она проводит ток и опасна вблизи линий электропередач.
Рулетка из фибергласса лишена этих недостатков. Она легкая, не растягивается под собственным весом, устойчива к влаге и не проводит электричество. На ней нанесены яркие деления, которые не стираются. С ее помощью измеряют диагонали котлована, чтобы проверить прямоугольность.
Правило геодезиста: диагонали прямоугольного фундамента должны быть равны. Разница больше 1 см на фундаменте 10х10 метров — брак. Именно фиберглассовая рулетка позволяет снять этот контрольный размер без погрешности теплового расширения металла под солнцем.
-
Штатив и вешка с отражателем
Сами по себе эти предметы не измеряют, но без них точность падает до нуля. Штатив должен быть тяжелым, с резиновыми насадками на ножках, чтобы не скользить по грунту. Легкие алюминиевые штативы ветер раскачивает, что делает измерения лазером или нивелиром бессмысленными.
Вешка — это телескопическая труба с оранжевым флажком. Она нужна для того, чтобы геодезист видел точку на местности издалека. Отражатель (призма) крепится на вешку, когда работают с тахеометром. Призма отражает лазерный импульс обратно в прибор, позволяя вычислить расстояние.
Важный нюанс: вешка должна стоять строго вертикально. Малейший наклон в сторону даст погрешность в измерении координат. Поэтому на вешке есть круглый пузырьковый уровень, и перед каждым измерением его нужно проверять.
-
Лазерный дальномер (рулетка лазерная)
Это современная замена фиберглассовой рулетки для многих операций. Компактное устройство в ладони. Луч лазера наводится на стену или колышек, и на дисплее высвечивается точное расстояние до 0,5 миллиметра. Максимальная дальность у хороших моделей — 100-200 метров.
Для разбивки котлована под УШП дальномер удобен для контроля ширины откосов, проверки расстояний между осями и выноса точек в стесненных условиях. Например, когда нужно измерить расстояние между двумя углами, а по прямой мешает куча грунта. Лазерный луч просто перепрыгивает препятствие.
Но у этого инструмента есть ахиллесова пята: яркое солнце. Использование китайских лазеров днем для дальномера тоже проблема. Солнечный свет создает помехи, и прибор может показывать ошибку. В солнечный день профессионалы переходят на рулетку из фибергласса или используют специальные мишени-отражатели для дальномера.
Любой из этих инструментов требует чистоты. Грязь на оптике нивелира или на призме тахеометра снижает точность измерений в разы. Перед началом работы все стекла и зеркала протираются специальными салфетками. Это не блажь, а техническое требование.
Выбор инструмента зависит от этапа работ. Для грубой разбивки котлована под экскаватор достаточно лазерного осепостроителя. Для точного выноса углов под заливку бетона — только тахеометр или теодолит. Экономия на геодезии при устройстве УШП приводит к перерасходу бетона и проблемам с несущими стенами.
Таблица: 6 ключевых инструментов геодезиста для разбивки котлована под УШП
В таблице ниже представлен строгий перечень и описание шести профессиональных инструментов, используемых для точной разбивки осей и контроля высот при устройстве котлована под Утепленную шведскую плиту (УШП). Все характеристики, ограничения и особенности применения взяты исключительно из текста статьи.
| № | Инструмент | Ключевая функция для УШП | Критические ограничения / Особенности |
|---|---|---|---|
| 1 | Оптический нивелир | Контроль высот, вывод «нуля» плиты, проверка глубины котлована с точностью до миллиметра. | Не любит тряску: даже легкое смещение штатива сводит на нет замеры. Требует проверки горизонта перед каждым циклом измерений. |
| 2 | Лазерный осепостроитель (ротационный лазер) | Создание видимой плоскости по периметру участка. Быстрый вынос осей фундамента (сокращает время в 5-10 раз). | Китайские лазеры с красным лучом бесполезны днем (луч «съедается» солнцем через 5-10 метров). Нужен зеленый луч или пульсационный режим с приемником. |
| 3 | Теодолит или электронный тахеометр | Построение прямых углов с точностью до угловых секунд. Гарантирует, что плита ляжет строго по проекту. | Погрешность тахеометра — 1-2 мм на 100 метров дистанции. Требует профессиональных навыков для работы. |
| 4 | Рулетка из фибергласса (стекловолокно) | Измерение длин от 20 до 50 метров. Проверка прямоугольности фундамента через равенство диагоналей. | Разница диагоналей более 1 см на фундаменте 10×10 метров — брак. Отсутствует погрешность теплового расширения металла. |
| 5 | Штатив и вешка с отражателем | Обеспечение точности измерений. Штатив не должен скользить по грунту, вешка должна стоять строго вертикально. | Легкие алюминиевые штативы раскачивает ветер. Малейший наклон вешки в сторону дает погрешность координат. |
| 6 | Лазерный дальномер (лазерная рулетка) | Контроль ширины откосов, проверка расстояний между осями, вынос точек в стесненных условиях. | Яркое солнце создает помехи (особенно у китайских моделей). В солнечный день профессионалы переходят на рулетку из фибергласса или используют спецмишени. |
Частые вопросы по теме (FAQ)
Почему нельзя использовать обычную 5-метровую рулетку для разбивки котлована под УШП?
Для разбивки котлована под УШП нужны длины от 20 до 50 метров. Металлическая лента такой длины тяжелая, легко гнется, ржавеет и проводит ток, что опасно вблизи линий электропередач. Вместо нее используется рулетка из фибергласса (стекловолокна): она легкая, не растягивается под собственным весом, устойчива к влаге и не проводит электричество. Кроме того, фибергласс не дает погрешности теплового расширения металла под солнцем.
В чем проблема использования китайских лазеров для разметки УШП в ясную погоду?
При использовании китайских лазеров днем солнечный свет «съедает» красный луч, и он становится невидимым уже через 5-10 метров. Для работы в ясную погоду нужен инструмент с зеленым лучом или пульсационный режим со специальным приемником. Это касается как лазерных осепостроителей, так и лазерных дальномеров — солнце создает помехи, и прибор может показывать ошибку.
На каком этапе строительства УШП нужен тахеометр, а когда достаточно лазерного осепостроителя?
Для грубой разбивки котлована под экскаватор достаточно лазерного осепостроителя. Для точного выноса углов под заливку бетона применяется только тахеометр или теодолит. Погрешность тахеометра — 1—2 мм на 100 метров дистанции, что гарантирует попадание плиты строго по проекту. Экономия на геодезии на этапе заливки приводит к перерасходу бетона и проблемам с несущими стенами.
Зачем при измерении диагоналей фундамента УШП нужна именно фиберглассовая рулетка, а не металлическая?
Правило геодезиста: диагонали прямоугольного фундамента должны быть равны. Разница больше 1 см на фундаменте 10х10 метров — брак. Фиберглассовая рулетка позволяет снять этот контрольный размер без погрешности теплового расширения металла под солнцем. Металлическая лента длиной 20-50 метров тяжелая, легко гнется, ржавеет и ее точность снижается от нагрева.
Почему штатив для геодезических работ под УШП должен быть тяжелым, а не алюминиевым?
Штатив должен быть тяжелым, с резиновыми насадками на ножках, чтобы не скользить по грунту. Легкие алюминиевые штативы раскачивает ветер, что делает измерения лазером или нивелиром бессмысленными. Даже легкое смещение штатива сводит на нет все замеры, а нивелир не любит тряску — профессионалы всегда проверяют горизонт инструмента перед каждым новым циклом измерений после перемещения по участку.
