8 шагов правильной сборки распределительного электрощита для дома 15 кВт

  1. Планирование схемы и расчет нагрузки

    Первый и самый важный шаг — это не покупка автоматов, а лист бумаги и карандаш. Нельзя собрать щит на глаз, особенно для дома с выделенной мощностью 15 кВт. Нужно четко понимать, сколько энергии потребляет каждый контур.

    Сначала нужно разделить все нагрузки на группы. Обычно это: освещение, розетки в комнатах, розетки на кухне, стиральная и посудомоечная машины, электроплита или варочная панель, кондиционеры и теплые полы. Для каждой группы рассчитывается суммарная мощность.

    Для дома на 15 кВт (220 В) вводной автомат должен быть на 63 Ампера. Это базовое правило. Если мощность меньше, например 10 кВт, вводной ставят на 50 А. Важно помнить: сечение вводного кабеля должно соответствовать номиналу автомата. Для 63 А это минимум 10 мм² меди.

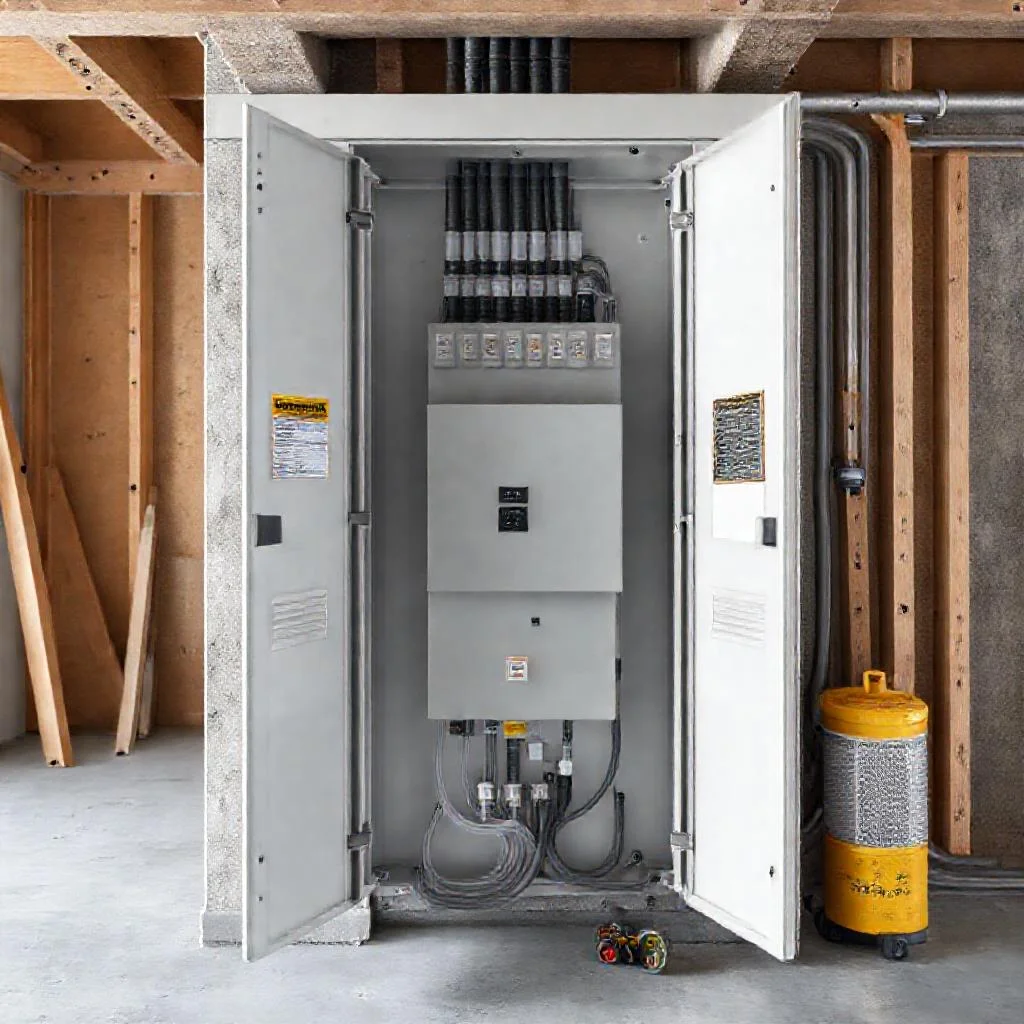

    Иллюстрация к статье: 8 шагов правильной сборки распределительного электрощита для дома 15 кВт

    После расчета всех групп обязательно делается запас 20-30%. Электрика не терпит работы на пределе. Лучше поставить автомат на 16 А, чем на 10 А, если розеточная группа потребляет 2,5 кВт.

  2. Выбор корпуса щита по степени защиты и размеру

    Корпус – это каркас безопасности. Для установки внутри дома, в сухом помещении (коридор, кладовая), подойдет навесной пластиковый щит с IP31. Если щит стоит в гараже или на улице — только IP54 или IP65.

    Размер корпуса рассчитывается исходя из количества модулей. Один однополюсный автомат занимает 1 модуль (18 мм). УЗО — 2 или 4 модуля. Нужно сложить все устройства, добавить 30% запаса на возможное расширение системы, и умножить на 1,3.

    Для дома 15 кВт стандартный набор занимает около 36-48 модулей. Лучше взять корпус на 54 или 72 модуля. Теснота в щите — это перегрев проводов и невозможность нормально подтянуть контакты. Свободное пространство внутри — залог хорошей вентиляции.

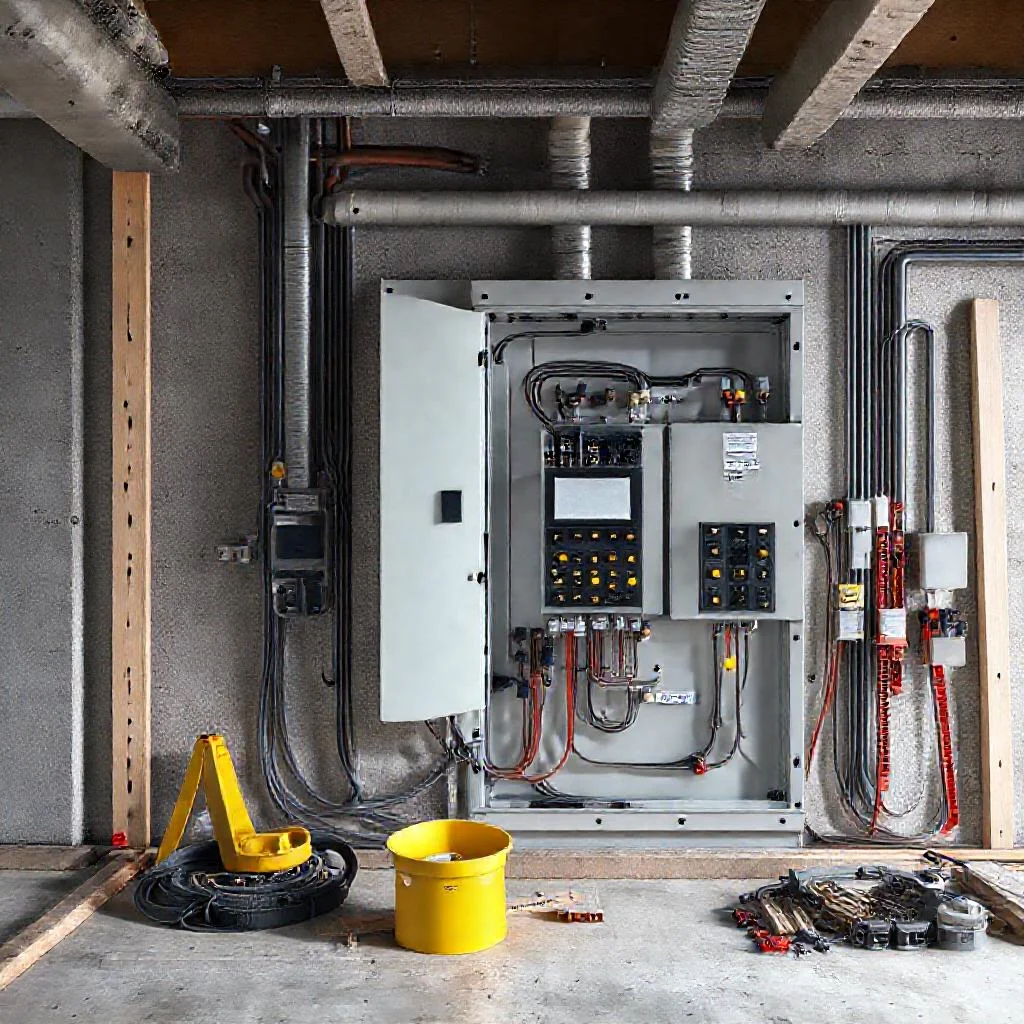

    Детальное фото: 8 шагов правильной сборки распределительного электрощита для дома 15 кВт

    Обращается внимание на DIN-рейку. Она должна быть стальной, оцинкованной, а не пластиковой. Пластик со временем трескается от нагрева, и автоматы начинают болтаться.

  3. Комплектация: выбор автоматов, УЗО и дифавтоматов

    Сердце щита — это защитные аппараты. Номинал автомата подбирается строго по сечению кабеля. Кабель 1,5 мм² защищается автоматом 10 А (освещение). Кабель 2,5 мм² — автоматом 16 А (розетки). Кабель 4 мм² — автоматом 25 А (электроплита или варочная панель).

    Для дома 15 кВт обязательно устанавливается УЗО на вводе. Это устройство защищает от утечек тока и спасает жизнь. Общее противопожарное УЗО ставится на 300 мА. Для розеточных и влажных групп (ванна, улица) — УЗО на 30 мА.

    Наиболее грамотное решение для современного дома — использование дифференциальных автоматов. Они совмещают в себе функции автомата и УЗО и занимают меньше места, чем связка автомат + УЗО. Для каждой мощной линии (стиралка, кондиционер) ставится отдельный дифавтомат.

    Качество бренда имеет значение. Аппараты IEK или EKF — бюджетный вариант, подходящий для дачи. Для капитального дома с мощностью 15 кВт рекомендуется выбирать Schneider Electric, ABB или Legrand. Разница в цене окупается надежностью срабатывания и отсутствием ложных отключений.

  4. Обязательное использование гребенок и отказ от шлейфов

    Самая грубая ошибка новичка — соединять автоматы перемычками из проводов. Это называется «шлейфование». При таком монтаже один плохой контакт в начале цепочки оставляет без питания все остальные автоматы.

    Современный стандарт монтажа — это шинные гребенки (или соединительные шины). Гребенка представляет собой цельную медную пластину с изолированными зубьями. Она вставляется в зажимы автоматов и создает надежный контакт одновременно для всей группы.

    Для ввода фазы и нуля используются специальные гребенки типа FORK (вилка). Они имеют раздвоенные контакты, которые плотно обжимают винт автомата. Это исключает искрение и нагрев. Использование шинных гребенок FORK обязательно для всех современных щитов. Это не роскошь, а требование безопасности.

    Если же по какой-то причине приходится использовать провод (например, для соединения удаленных автоматов), нужно применять только одножильный медный провод. Многопроволочную жилу (гибкий кабель) без опрессовки наконечником НШВИ использовать категорически запрещено. Многожила расползается под винтом, контакт пропадает, начинается нагрев и пожар.

  5. Аккуратное снятие изоляции и разделка кабеля

    Перед тем как заводить кабель в щит, нужно правильно снять внешнюю изоляцию. Снимается ровно столько, чтобы кабель вошел в корпус и удобно подошел к автомату или УЗО. Оголять внутренние жилы нужно специальным инструментом — стриппером. Ножом пользоваться рискованно: легко подрезать медную жилу, что приведет к надлому.

    Длина оголенной жилы, которая вставляется в зажим автомата, должна быть строго по глубине клеммы. Обычно это 10-12 мм. Если жила торчит наружу больше, чем нужно, это опасно. При затяжке винта оголенная часть может коснуться соседней клеммы или корпуса щита, вызвав короткое замыкание.

    Изоляция с жилы не должна попадать под винт автомата. Если изоляция зажата, контакт идет через слой пластика, а не по меди. Это создает высокое переходное сопротивление, нагрев и оплавление изоляции.

    Для гибких проводов (ПВС, КГ) при подключении к автомату обязательна опрессовка гильзами НШВИ. Это превращает многожильный провод в монолит. НШВИ бывают разных цветов, что удобно для маркировки фазы, нуля и земли.

  6. Маркировка и цветовая кодировка проводов

    В электрике цвета проводов имеют строгий смысл. Путать их нельзя. Фаза (L) — это коричневый, черный или серый провод. Ноль (N) — обязательно синий или голубой. Земля (PE) — желто-зеленый провод.

    При сборке щита нужно строго соблюдать единообразие. Если в одном месте фаза подключена синим проводом, а в другом — коричневым, через год при аварии найти концы будет невозможно. Чтобы избежать путаницы, на каждый провод наклеиваются маркировочные бирки с номером или названием группы.

    Маркировка кабелей экономит часы работы при ремонте. На бирке пишется: «Кухня-розетки», «Свет-спальня», «Бойлер». На корпусе щита, на DIN-рейке, рядом с каждым автоматом, наклеивается стикер с описанием линии.

    Нулевая шина (N) и шина заземления (PE) должны быть разделены. Они не соединяются между собой внутри щита. Все синие провода идут на N-шину, все желто-зеленые — на PE-шину. Коричневые и черные — только на нижние клеммы автоматов или на вводную гребенку.

  7. Правильная затяжка контактов и проверка усилия

    Слабая затяжка винта — главная причина пожара в щите. Плохой контакт греется, изоляция плавится, возникает дуга. Поэтому все винты автоматов, шин и гребенок нужно затягивать с определенным усилием. Ручная затяжка «до упора» часто бывает недостаточной.

    Профессиональный монтажник использует динамометрическую отвертку. Для большинства автоматов на 16-63 А момент затяжки составляет 2-3 Ньютон-метра (Н·м). У каждого производителя это значение указано в паспорте. Нельзя жать «от души» — это может сорвать резьбу или раздавить жилу.

    Особое внимание уделяется контактам на шинах. При затяжке гребенки FORK нужно следить, чтобы зубья вошли параллельно друг другу. Перекос приводит к точечному контакту и искрению. После затяжки каждый контакт проверяется на «шевеление»: провод не должен выдергиваться рукой.

    После затяжки всех клемм нужно визуально осмотреть корпус автомата. Если пластик деформировался, пошел трещиной или изменил цвет — это признак брака или перетяжки. Такой автомат подлежит замене.

  8. Финишная сборка, проверка и опломбирование

    Когда все провода подключены и затянуты, корпус закрывается пластиковой крышкой. Но перед этим нужно провести проверку. Сначала визуальный осмотр: нет ли оголенных жил, не пережаты ли провода, плотно ли сидят автоматы на DIN-рейке.

    Затем — проверка мультиметром. Измеряется сопротивление изоляции: между фазой и нулем, фазой и землей, нулем и землей. Значение должно быть не ниже 0,5 МОм. Если сопротивление ниже — где-то есть влага или повреждение изоляции.

    После этого можно включать вводной автомат. Без нагрузки проверяется напряжение на всех выходах под нагрузкой (лампочка или тестер). Последний шаг — проверка срабатывания УЗО. Нажимается кнопка «Тест» на каждом УЗО. Если устройство не отключается при нажатии — оно неисправно или схема собрана неправильно.

    Завершающий этап — опломбирование вводного автомата. Если мощность по договору с энергосбытом ограничена 15 кВт, на автомат ставится пломба. Срывать ее запрещено. После опломбирования щит закрывается, и в паспорт электроустановки вносятся записи о всех параметрах сети и дате сборки.

Таблица: 8 шагов правильной сборки распределительного электрощита для дома 15 кВт

В данной таблице представлено пошаговое руководство по сборке распределительного щита для дома с выделенной мощностью 15 кВт. Все технические характеристики, номиналы устройств и рекомендации строго соответствуют данным из исходной статьи.

Шаг Название этапа Ключевые требования и параметры
1 Планирование схемы и расчет нагрузки Вводной автомат на 63 Ампера. Сечение вводного кабеля минимум 10 мм² меди. Обязателен запас 20-30%.
2 Выбор корпуса щита по степени защиты и размеру Для сухих помещений IP31, для гаража/улицы IP54/IP65. Стандартный набор на 36-48 модулей с запасом. Рекомендуемый корпус на 54 или 72 модуля. DIN-рейка стальная оцинкованная.
3 Комплектация: выбор автоматов, УЗО и дифавтоматов Кабель 1,5 мм² — автомат 10 А (освещение). Кабель 2,5 мм² — автомат 16 А (розетки). Кабель 4 мм² — автомат 25 А (электроплита/варочная панель). УЗО на вводе 300 мА, для розеток и влажных групп 30 мА. Рекомендуемые бренды: Schneider Electric, ABB, Legrand.
4 Обязательное использование гребенок и отказ от шлейфов Использование шинных гребенок типа FORK (вилка). Категорически запрещено использовать многопроволочную жилу без опрессовки наконечником НШВИ.
5 Аккуратное снятие изоляции и разделка кабеля Использовать стриппер. Длина оголенной жилы 10-12 мм. Для гибких проводов обязательна опрессовка гильзами НШВИ.
6 Маркировка и цветовая кодировка проводов Фаза (L) — коричневый, черный, серый. Ноль (N) — синий/голубой. Земля (PE) — желто-зеленый. Нулевая (N) и заземляющая (PE) шины разделены.
7 Правильная затяжка контактов и проверка усилия Момент затяжки 2-3 Н·м (динмометрическая отвертка). После затяжки контакт не должен выдергиваться рукой.
8 Финишная сборка, проверка и опломбирование Проверка мультиметром: сопротивление изоляции не ниже 0,5 МОм. Проверка кнопкой «Тест» на каждом УЗО. Опломбирование вводного автомата.

Частые вопросы по теме (FAQ)

Какой вводной автомат выбрать для дома с мощностью 15 кВт?

Для дома на 15 кВт (220 В) вводной автомат должен быть на 63 Ампера. Важно помнить, что сечение вводного кабеля должно соответствовать номиналу автомата: для 63 А это минимум 10 мм² меди.

Сколько модулей должен быть корпус щита для такой сборки?

Для дома 15 кВт стандартный набор занимает около 36-48 модулей. Рекомендуется взять корпус на 54 или 72 модуля. Свободное пространство — залог хорошей вентиляции и предотвращения перегрева.

Какие автоматы и УЗО ставятся для дома на 15 кВт?

Номинал автомата подбирается строго по сечению кабеля: кабель 1,5 мм² защищается автоматом 10 А (освещение), 2,5 мм² — 16 А (розетки), 4 мм² — 25 А (электроплита). Обязательно ставится общее противопожарное УЗО на 300 мА, а для розеток и влажных групп — УЗО на 30 мА. Грамотное решение — использование дифференциальных автоматов.

Почему необходимо использовать шинные гребенки, а не перемычки из провода?

Соединение автоматов перемычками из проводов (шлейфование) — грубая ошибка. При таком монтаже один плохой контакт в начале цепочки оставляет без питания все остальные автоматы. Современный стандарт — шинные гребенки (для ввода фазы и нуля используются гребенки типа FORK), которые создают надежный контакт, исключающий искрение и нагрев.

Как проверяется щит перед опломбированием?

Сначала проводится визуальный осмотр. Затем — проверка мультиметром сопротивления изоляции (не ниже 0,5 МОм). После включения вводного автомата проверяется напряжение, и последним шагом — проверка срабатывания УЗО кнопкой «Тест» на каждом устройстве. Завершающий этап — опломбирование вводного автомата.
