Электричество на стройке — это кровь стройки. Без него не заработают бетономешалка, перфоратор и сварка. Но временная проводка — это источник смертельного риска. Небрежность здесь убивает. Ниже — 8 железных правил, которые превратят опасную временную линию в безопасный и мощный инструмент.

1. Защита от утечек тока

   Самое главное — это защита людей. Временные сети монтируются на скорую руку, кабели лежат в грязи, вода попадает в розетки. Поэтому первым в щите должно стоять устройство защитного отключения (УЗО). Номинал — строго 30 мА. Это ток, при котором сердце ещё не уходит в фибрилляцию. Если УЗО будет на 100 мА или 300 мА, оно сработает только тогда, когда человека уже убьет током.

   Автоматический выключатель (автомат) защищает проводку от короткого замыкания и перегрузки. УЗО защищает человека. Это два разных прибора. На стройке устанавливают дифавтомат — это УЗО и автомат в одном корпусе. Экономия на этом узле недопустима. Каждая линия, идущая к инструменту, должна быть защищена отдельным автоматом с номиналом, соответствующим сечению кабеля.



2. Правильный расчёт сечения кабеля

   Строительная площадка — это пиковые нагрузки. Одновременно работают перфоратор (1,5 кВт), болгарка (2 кВт), сварочный аппарат (5 кВт) и насос. Суммарная мощность легко переваливает за 10 кВт. Медный кабель сечением 1,5 мм², который используют в квартирах, здесь горит как спичка. Для розеток на стройке нужно минимум 2,5 мм². Для мощных потребителей (сварка, тепловая пушка) — 4 или 6 мм².

   Длина линии тоже имеет значение. Чем длиннее кабель, тем больше падение напряжения. Если на конце кабеля вместо 220 В остаётся 190 В, двигатель инструмента перегревается и сгорает. Для линии длиннее 50 метров сечение увеличивают на один шаг. Простой пример: для удлинителя 30 метров на 16 А (3,5 кВт) берут кабель 2,5 мм², а для 60 метров — уже 4 мм².

3. Вводно-распределительное устройство с заземлением

   Временное электроснабжение начинается с вводного щита (ВРУ). Это не просто коробка с рубильником. ВРУ обязано иметь систему заземления TN-C-S или TT. Для стройки оптимален вариант TT с отдельным заземляющим контуром. Во ВРУ устанавливается главный автомат, УЗО на 30 мА и шины: нулевая (N) и защитная (PE).

   Категорически запрещено прокладывать провода по земле без защитной гофры или бронированного кабеля. Любой, кто ступит на такой провод, рискует жизнью, если изоляция повреждена кирпичом или арматурой. Кабель должен быть либо подвешен на высоте 2,5 метра, либо уложен в траншею в ПНД-трубе, либо, на крайний случай, укрыт резиновым ковриком в месте прохода людей. Но резина — не панацея, поэтому лучший вариант — проложить кабель в гофре или использовать кабель марки ВБбШв (бронированный).



4. Влагозащищённые соединители

   Стройка — это грязь, вода, снег и пыль. Обычные бытовые розетки выходят из строя за один день. На площадке используют только всепогодные соединители с классом защиты IP44 или IP65. Это синие разъёмы CEE (евро-разъёмы) на 16, 32 или 63 ампера. Они имеют крышку и резиновый уплотнитель, который не пропускает воду.

   Использование обычных «вилок-мам» и скруток проводов без колодок — грубейшее нарушение. Каждое соединение должно быть выполнено в герметичной распределительной коробке. Скрутки во временной проводке быстро окисляются, греются, плавят изоляцию и становятся причиной пожара. Только болтовые зажимы или клеммники Wago с гелевым наполнителем.

5. Физическая защита кабелей от повреждений

   Кабели на стройке — расходный материал, но это не значит, что их можно бросать под ноги. Хождение по кабелю ботинками с металлическим подноском, переезд тачки с раствором, падение арматуры — всё это режет изоляцию. Кабель должен быть уложен в кабель-каналы, или, если это открытая площадка, подвешен на тросе. В местах проезда техники кабель укладывают в металлические лотки или закапывают в землю на глубину 0,5 метра.

   Особое внимание — к кабелям, свисающим сверху. Высота натяжения — не менее 3,5 метра, чтобы проезжающий кран или самосвал не зацепил линию. Если кабель провисает низко, создаётся риск поражения током при случайном касании, а также риск обрыва линии с коротким замыканием.

6. Резервное питание для критических узлов

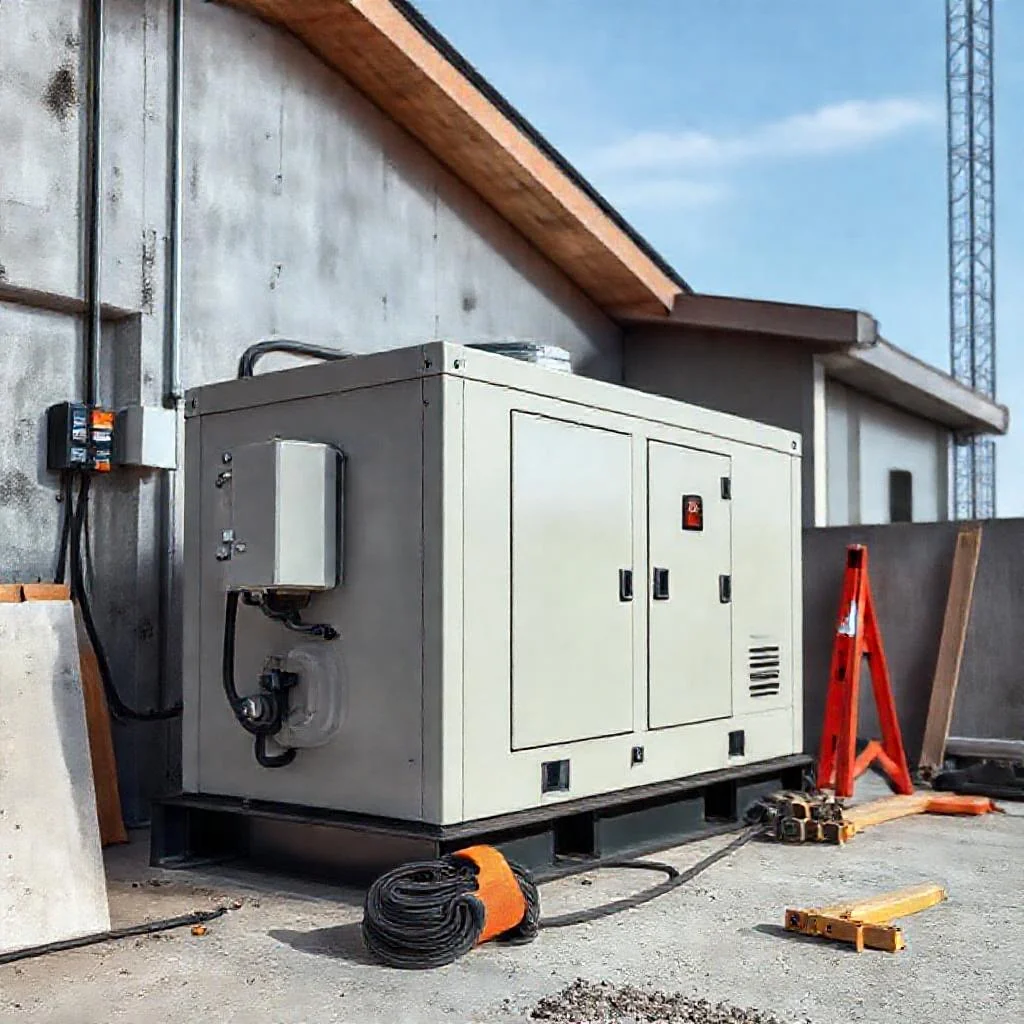

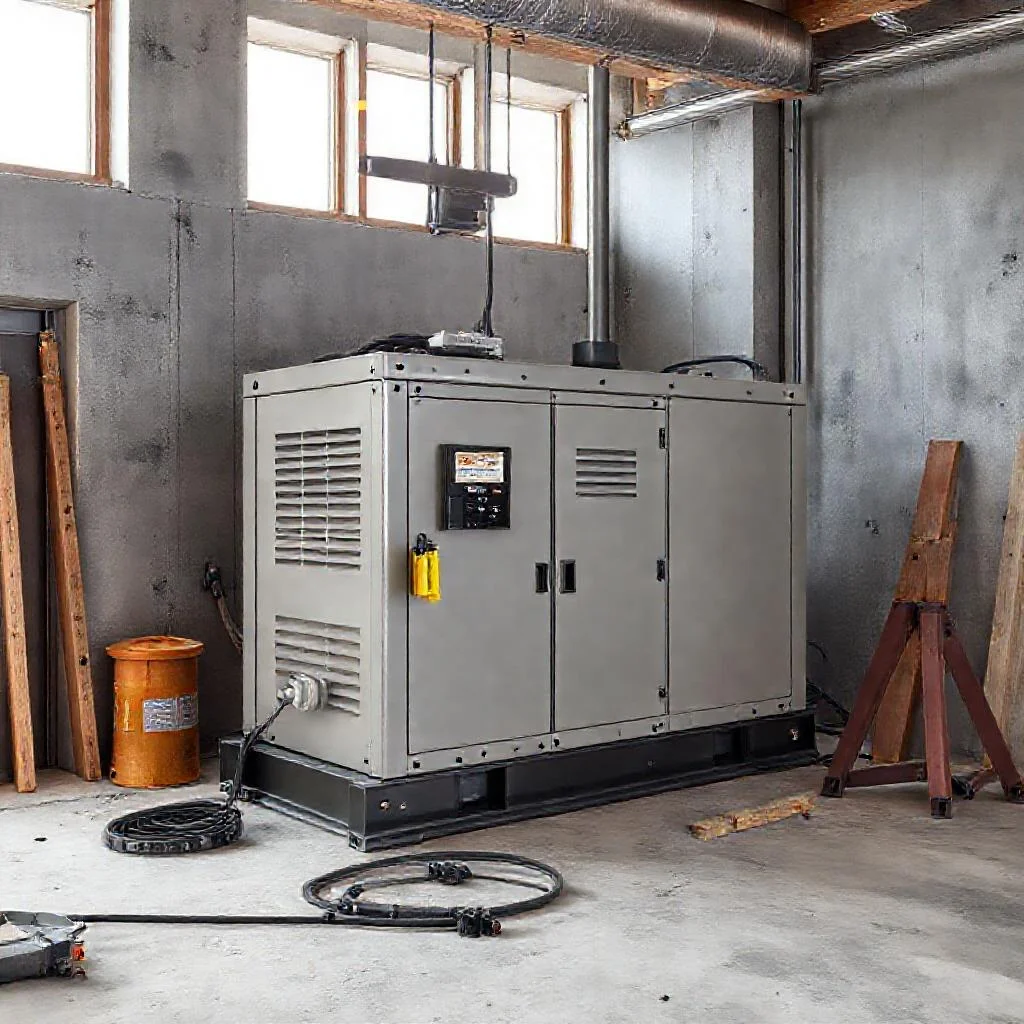

   Строительная площадка может остаться без электричества из-за аварии в сети или погоды. Остановка работ — это простой рабочих и потеря денег. Для жизненно важных систем (освещение бытовок, работа отопления зимой, подача воды) необходим генератор. Дизельный генератор мощностью 5-10 кВт с автозапуском — стандарт для средней стройки.

   Но просто купить генератор недостаточно. Его выход должен быть подключён через переключатель (реверс), который исключает подачу напряжения в сеть общего пользования при отключении вводного автомата. Это защищает электриков от случайного поражения током, когда они восстанавливают линию снаружи. Автоматический ввод резерва (АВР) настраивается так, чтобы генератор запускался через 10-15 секунд после пропадания сети.

7. Контроль качества заземления

   Система заземления на стройке — это не медный колышек, забитый на полметра. Это полноценный контур из нескольких штырей, соединённых сваркой. Сопротивление заземляющего устройства должно быть не более 4 Ом для сети 380/220 В. Проверить это можно только специальным прибором — измерителем сопротивления заземления (М416 или аналоги). Обычный мультиметр покажет неверные данные.

   Каждое утро перед началом работ ответственный за электричество обязан проверить визуально целостность заземляющего проводника. Особенно в местах, где к нему подключаются переносные щитки и удлинители. Если заземляющий контакт в вилке отломан (а это бывает часто), инструмент нужно немедленно отключать. Работа с неисправным заземлением — это игра в русскую рулетку.

8. Порядок подключения и маркировка

   Хаос на стройке — враг безопасности. Каждый кабель должен быть подписан. На бирке пишут: номер линии, её назначение (насос, сварка, свет) и номинал автомата. Это нужно для того, чтобы при аварии не выдёргивать вслепую все провода, а сразу найти нужный. Маркировка делается несмываемым маркером или кабельными маркерами-кольцами.

   Подключение потребителей выполняется в строгой очерёдности. Сначала включают автомат на вводе, потом автоматы на группы. Отключение — в обратном порядке. Нельзя выключать рубильник под нагрузкой, если он не рассчитан на коммутацию токов короткого замыкания. Особенно это касается мощных двигателей: отключение сварочного аппарата рубильником вызывает дугу, которая может ослепить и обжечь руки.

   Ещё один момент — использование переносных светильников. На стройке не используют лампы накаливания без защитной сетки. Только светодиодные прожекторы на 36 Вольт для сырых помещений или на 220 Вольт с двойной изоляцией. Переноски должны иметь ручку-защиту от случайного касания колбы.

Соблюдение этих восьми правил не делает стройку стерильно безопасной, но снижает риск смертельного исхода на 95%. Нет ничего важнее человеческой жизни. Экономия на УЗО, заземлении и сечении кабеля — это распространённая, но преступная ошибка. Проводка должна быть спроектирована с запасом на 20%, смонтирована на совесть и проверена мегаомметром перед пуском. Только так можно работать спокойно.

Таблица: 8 ключевых требований к временному электроснабжению строительной площадки

В таблице ниже представлены основные требования к организации временного электроснабжения на стройплощадке. Данные строго структурированы по восьми ключевым правилам, описанным в статье, и содержат критически важные параметры, такие как номиналы устройств защиты, сечения кабелей и нормы сопротивления.
