Анемостат приточно-вытяжной диффузор: Умное дыхание вашего дома
Когда заходит речь о вентиляции, многие представляют себе громоздкие короба под потолком или просто открытое окно. На самом деле, современные инженерные системы предлагают куда более элегантные решения. Одно из них — анемостат. Это не просто решетка, а настоящее устройство для тонкой настройки воздушного климата. Задача анемостата — сделать поток воздуха из вентиляционного канала невидимым и комфортным, смешивая его с воздухом в комнате.
Как это выглядит и работает?

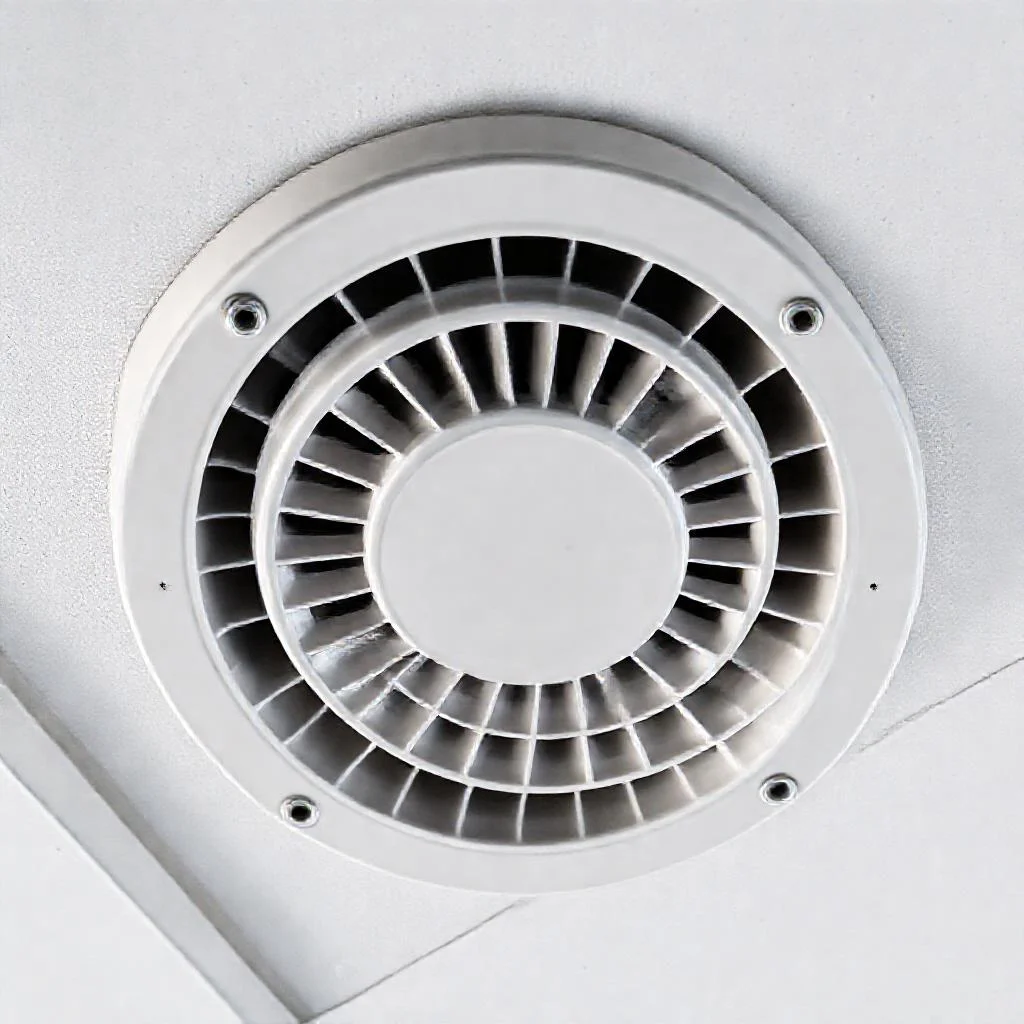

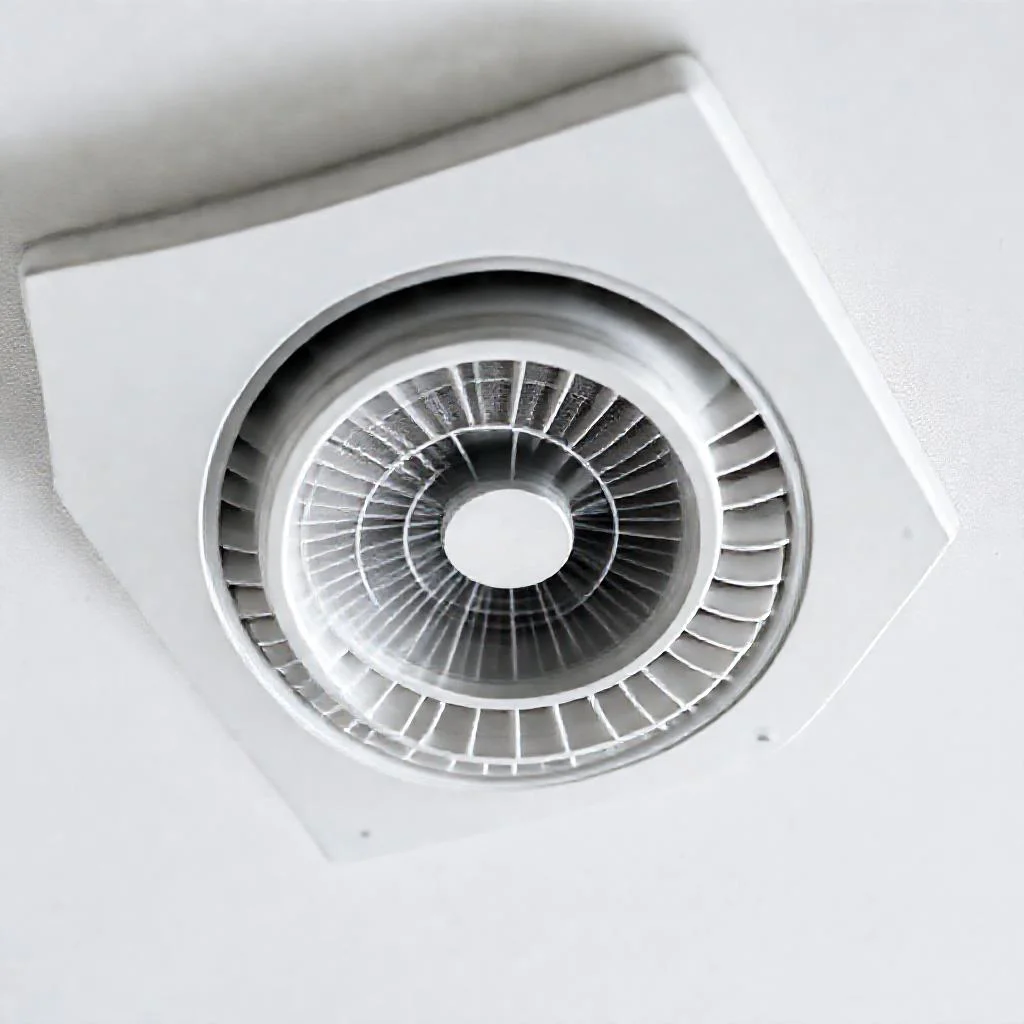

По своей сути анемостат напоминает круглую вентиляционную решетку с регулируемым центральным диском. Этот диск — главный «орган управления». В зависимости от того, насколько он прикручен к основанию, меняется характер движения воздуха. Зимой, когда нужно подавать теплый воздух, диск слегка приоткрывают, чтобы струя растекалась по потолку и мягко опускалась вниз, не создавая сквозняка. Летом для холодного потока диск закручивают плотнее, заставляя воздух бить вверх и активно перемешиваться с теплым воздухом у потолка.
Не путайте с обычной решеткой
Обычные вентиляционные решетки просто пропускают воздух. Они не умеют управлять направлением. Анемостат же способен в одном положении работать на приток, а в другом — на вытяжку. Универсальность — его главный козырь. Конструкция такова, что при вытяжке диск может полностью перекрыть сечение, полностью блокируя обратную тягу, если это необходимо. Для новичка в ремонте это означает одно: не нужно покупать два разных устройства (отдельно на приток и отдельно на вытяжку), достаточно одного анемостата.
Где он нужен обязательно?
Жилые комнаты, спальни, детские, кабинеты — места, где важен комфорт. Здесь анемостат ставят на приток. В ванных, туалетах и кухнях — на вытяжку. Идеальный сценарий — система принудительной вентиляции с рекуператором, когда у вас в каждой комнате стоит по анемостату. Но даже в квартире с естественной вытяжкой установка такого диффузора на вытяжное отверстие в санузле резко снижает риск обратной тяги из шахты, особенно в ветреную погоду.
Правила монтажа: о чем молчат мастера
Если вы решили установить анемостат своими руками, запомните три простых правила.
Первое: расстояние от потолка до диффузора должно быть не менее 15–20 сантиметров. Если закрепить его вплотную к плите перекрытия, эффективность перемешивания резко упадет.
Второе: диаметр воздуховода должен точно совпадать с посадочным размером анемостата. Типовые диаметры: 100, 125, 150 и 200 мм. Несоответствие ведет к шуму и потере производительности.
Третье: при монтаже в подвесной потолок обязательно используйте жесткое крепление к плите перекрытия через гибкую вставку. Вибрации от вентилятора не должны передаваться на корпус. Игнорирование этого правила превращает тихий диффузор в источник гула, который слышен через стены.
Почему не стоит брать самое дешевое?
Экономия на анемостате — частая ошибка. Дешевые пластиковые модели часто имеют плохо отшлифованный центральный диск. Через пару сезонов эксплуатации он начинает заедать при регулировке, скрипеть или вовсе перестает фиксироваться в нужном положении. Качественные устройства изготавливают из ударопрочного АБС-пластика или из анодированного алюминия. Алюминий предпочтительнее для помещений с высокой влажностью (бассейны, СПА) или для кухонь, где возможен прямой контакт с паром.
При выборе обращайте внимание на вес. Хороший анемостат весит ощутимо больше, чем пластиковая заглушка. Также проверьте ход диска — он должен перемещаться плавно по всей резьбе без рывков.
Мифы и реальность
Часто можно услышать, что анемостаты громко свистят. Это неправда. Свист возникает, если на острые кромки диффузора попадает струя газа с высокой скоростью из неправильно подобранного воздуховода. Исправляется это либо регулировкой скорости вентилятора, либо установкой диффузора с перфорированными кромками, которые «ломают» ламинарный поток, превращая его в турбулентный. Турбулентность дает больше шума трения, зато исключает резкие звуки.
Другой миф — анемостаты сложно мыть. На самом деле, центральный диск у многих моделей откручивается вручную без инструментов. Вытащив его, можно протереть и основание, и сам диск влажной тряпкой. Процедура занимает минуту и требуется раз в полгода-год.
Реальные цифры из нормативов
Согласно СП 60.13330.2020 (СНиП 41-01-2003), скорость воздуха в зоне пребывания людей не должна превышать 0,2 м/с в жилых комнатах и 0,3 м/с в коридорах. Анемостат, в отличие от щелевых решеток, позволяет достигать этих значений даже при высокой производительности системы. Дело в его уникальной способности «разбрасывать» поток веером. Большое количество маленьких струй тормозится быстрее, чем одна мощная струя. Именно это свойство делает анемостат незаменимым для систем с активным охлаждением (чиллер-фанкойлы) и приточных установок с мощными вентиляторами.
Как не ошибиться с выбором при покупке?
Самый главный совет: никогда не берите анемостат «на глаз». Всегда смотрите на маркировку. На корпусе должны быть указаны номинальный расход воздуха (м³/ч) и диапазон рабочего давления (Па). Для типовой спальни площадью 20 м² достаточно расхода 60-80 м³/ч, что соответствует анемостату диаметром 100–125 мм. Если поставить на эту же спальню модель диаметром 200 мм, поток будет просто «лежать» на полу, не поднимаясь вверх, и эффект перемешивания пропадет.
Также важна степень герметичности. Модели с резиновым уплотнением по контуру лучше держат воздух в вытяжном режиме. Для притока уплотнение не критично. Некоторые производители кладут в комплект специальную прокладку для прижимного фланца — это хороший тон, который говорит о продуманности конструкции.
Технически анемостат является устройством для создания направленного воздушного потока с возможностью изменения его площади сечения. Это простой, но гениальный механизм из механики.
Типичные ошибки при эксплуатации
Самая частая проблема — закручивание диска «намертво» в закрытое положение при вытяжке. Если вентиляция работает, а диск полностью закрыт, создается избыточное давление в воздуховоде, которое выдавливает воздух через неплотности стыков. Со временем это приводит к появлению пылевых следов на стенах вокруг диффузора. Решение простое: оставляйте зазор хотя бы в 2–3 оборота диска.
Вторая ошибка — установка анемостата в нишу за шкафом или под плотными шторами. Диффузор не сможет качественно перемешивать воздух, если его «огородить» от пространства комнаты. Эффективность падает на 40-50%. Всегда обеспечивайте свободный доступ воздуха к устройству со всех сторон.
Итог: стоит ли игра свеч?
Если вы делаете ремонт с нуля или переделываете старую вентиляцию — анемостат является самым грамотным решением для жилых помещений. Он стоит не намного дороже обычной решетки, но дает принципиально другой уровень комфорта. Особенно это заметно в спальнях, где сквозняки от стандартных решеток мешают спать. Замена обычного вентиляционного выхода на анемостат в двухкомнатной квартире обойдется в сумму, сопоставимую с ценой двух ужинов в кафе, а ощущение от микроклимата изменится кардинально.
Выбирайте качественный пластик или алюминий, следите за тем, чтобы центральный диск ходил плавно, и не забывайте про герметизацию при монтаже. Тогда система вентиляции будет работать экономно и тихо долгие годы.
Таблица: Сравнение технических характеристик и применения анемостатов
В таблице ниже систематизированы ключевые технические параметры, правила монтажа и рекомендации по выбору анемостатов, описанные в статье. Данные строго соответствуют приведенным нормативам и практическим советам, включая типовые диаметры, скоростные режимы и особенности эксплуатации.
| Тип / Параметр | Значение / Рекомендация | Примечание из статьи |
|---|---|---|
| Типовые диаметры воздуховода | 100, 125, 150, 200 мм | Диаметр воздуховода должен точно совпадать с посадочным размером анемостата. |
| Максимальная скорость воздуха (СП 60.13330.2020) | Не более 0,2 м/с (жилые комнаты) | Скорость в зоне пребывания людей не должна превышать 0,2 м/с. |
| Максимальная скорость воздуха (СП 60.13330.2020) | Не более 0,3 м/с (коридоры) | Скорость в коридорах не должна превышать 0,3 м/с. |
| Рекомендуемый расход для спальни (20 м²) | 60–80 м³/ч | Для типовой спальни площадью 20 м² достаточно расхода 60-80 м³/ч. |
| Рекомендуемый диаметр для спальни (20 м²) | 100–125 мм | Указанный расход соответствует анемостату диаметром 100–125 мм. |
| Рекомендация по материалу (для влажных помещений) | Анодированный алюминий | Алюминий предпочтительнее для бассейнов, СПА, кухонь с высокой влажностью. |
| Рекомендация по материалу (для жилых комнат) | Ударопрочный АБС-пластик | Качественные устройства изготавливают из ударопрочного АБС-пластика. |
| Минимальное расстояние от потолка до диффузора | 15–20 см | При монтаже расстояние от потолка до диффузора должно быть не менее 15–20 сантиметров. |
| Рекомендуемый зазор при вытяжке (для избегания избыточного давления) | 2–3 оборота диска | Оставляйте зазор хотя бы в 2–3 оборота диска при работе на вытяжку. |
| Падение эффективности при установке за шкафом/шторами | 40–50% | Эффективность падает на 40-50%, если диффузор «огорожен» от пространства комнаты. |
| Периодичность обслуживания (мытья) | Раз в полгода-год | Процедура чистки требуется раз в полгода-год. |
Частые вопросы по теме (FAQ)
В чем отличие анемостата от обычной вентиляционной решетки?
Обычные решетки просто пропускают воздух и не умеют управлять направлением потока. Анемостат же способен в одном положении работать на приток, а в другом — на вытяжку. Его конструкция с регулируемым центральным диском позволяет менять характер движения воздуха: зимой диск слегка приоткрывают, чтобы теплый воздух растекался по потолку, а летом для холодного потока диск закручивают плотнее, заставляя воздух активно перемешиваться. Универсальность — главное преимущество: не нужно покупать два разных устройства.
Какие правила монтажа анемостата нужно соблюдать?
Во-первых, расстояние от потолка до диффузора должно быть не менее 15–20 сантиметров. Во-вторых, диаметр воздуховода должен точно совпадать с посадочным размером анемостата (типовые диаметры: 100, 125, 150 и 200 мм). В-третьих, при монтаже в подвесной потолок обязательно используйте жесткое крепление к плите перекрытия через гибкую вставку, чтобы вибрации от вентилятора не передавались на корпус.
Какие цифры по скорости воздуха регламентируют нормативы?
Согласно СП 60.13330.2020 (СНиП 41-01-2003), скорость воздуха в зоне пребывания людей не должна превышать 0,2 м/с в жилых комнатах и 0,3 м/с в коридорах. Анемостат, в отличие от щелевых решеток, позволяет достигать этих значений даже при высокой производительности системы благодаря способности «разбрасывать» поток веером.
Какой диаметр анемостата выбрать для типовой спальни?
Для типовой спальни площадью 20 м² достаточно расхода 60-80 м³/ч, что соответствует анемостату диаметром 100–125 мм. Если поставить на эту же спальню модель диаметром 200 мм, поток будет просто «лежать» на полу, не поднимаясь вверх, и эффект перемешивания пропадет.
Почему анемостат может свистеть и как это исправить?
Свист возникает, если на острые кромки диффузора попадает струя газа с высокой скоростью из неправильно подобранного воздуховода. Исправляется это либо регулировкой скорости вентилятора, либо установкой диффузора с перфорированными кромками, которые «ломают» ламинарный поток, превращая его в турбулентный.
