Представьте себе самую обычную деревянную табуретку.
Ножки у неё просто вставлены в отверстия сиденья. Пока табуретка стоит ровно, она кажется крепкой. Но стоит её чуть качнуть или задеть ногой, ножка может выскочить.
Теперь представьте табуретку, у которой ножки раздвигаются внутри отверстия, как зонт, и упираются в стенки изнутри. Вынуть такую ножку обратно уже невозможно — она заклинена.
Именно по такому принципу работает анкерный болт клиновой фундаментный.
Это не просто болт, вбитый в бетон. Это механизм, который сам себя стопорит, создавая невероятно прочное соединение.
Устройство: из чего состоит «невидимый страж»

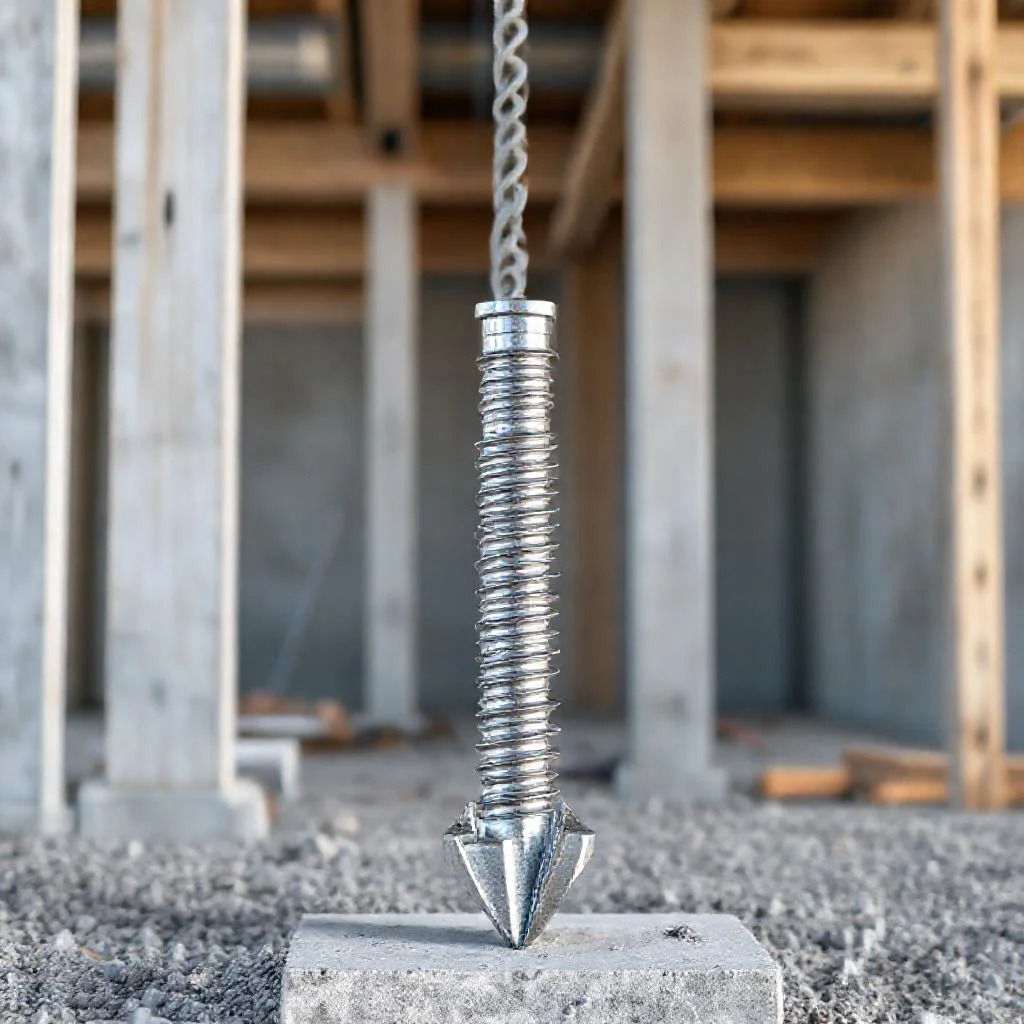

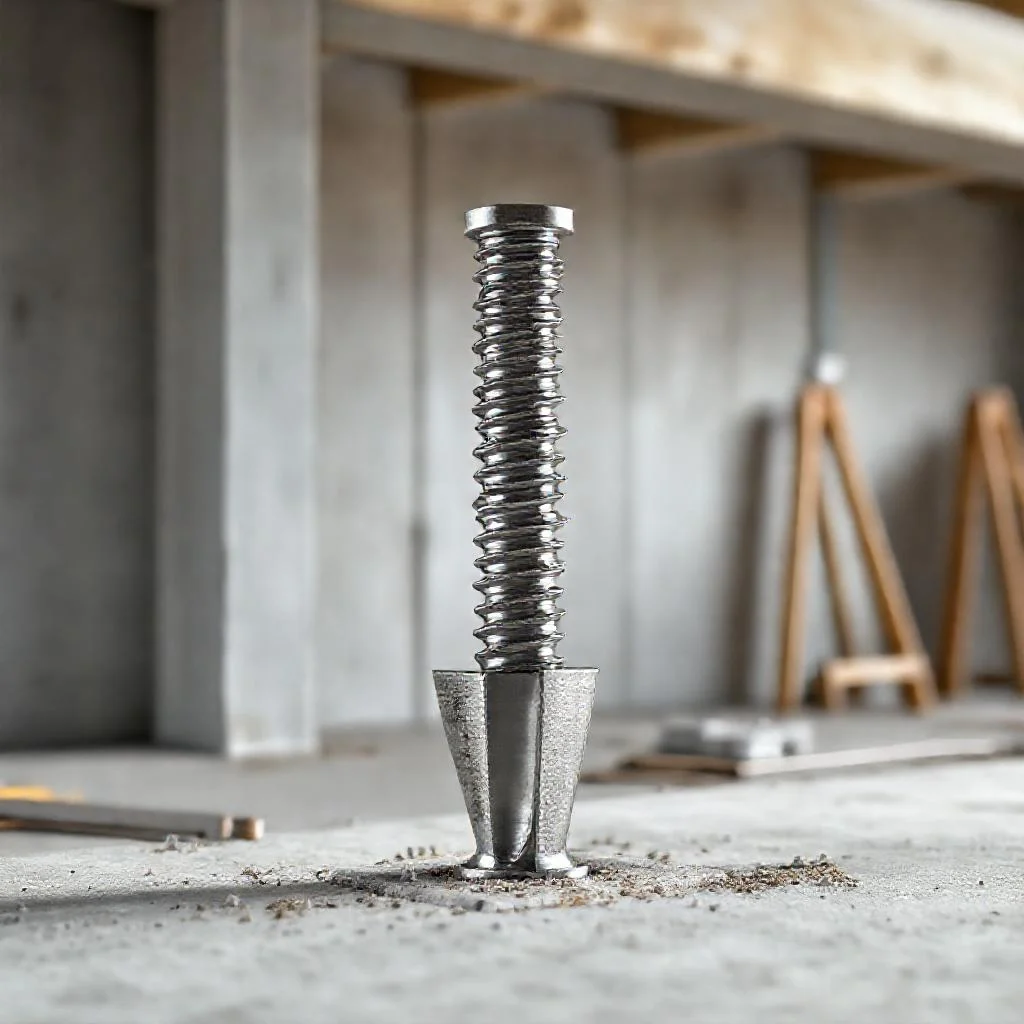

Визуально этот крепёж похож на длинный металлический стержень с резьбой на одном конце и толстой шляпкой на другом. Но внутри скрыта хитроумная конструкция.
Основные части болта:
Металлический стержень (тело болта). Это основа. Он передаёт нагрузку от закреплённой конструкции бетону. Диаметр стержня — от 6 до 24 мм и более.
Подвижная клиновая часть (цанга). Это латунная или стальная гильза с лепестками на конце. Она надета на конец стержня со стороны, противоположной гайке.
Головка болта или гайка с шайбой. Через натяжение гайки на конце болта мастер приводит весь механизм в действие.
В «спящем» состоянии цанга имеет тот же диаметр, что и стержень. Как только мастер начинает затягивать гайку, стержень втягивается внутрь цанги. Из-за того, что цанга слегка расширена книзу, лепестки разжимаются в стороны, врезаясь в бетон. Происходит расклинивание.
Принцип работы: «Мёртвая хватка» в бетоне
Самое интересное происходит не снаружи, а внутри бетонного основания. Этот анкер работает на распор.
Когда мастер прикладывает усилие к гайке, он не просто притягивает деталь к плите. Он заставляет внутренний конус (или клин) втягиваться в наружную гильзу. Гильза расширяется и вдавливается в стенки просверлённого отверстия.
Представьте, как ребёнок вставляет кулак в рукав куртки. Если он сожмёт кулак, рука проходит свободно. Но если он распрямит пальцы — рука застревает. У клинового анкера то же самое: цанга сначала входит свободно, а при натяжении — распирает отверстие изнутри.
Важный нюанс: болт не приклеивается к бетону и не срастается с ним. Он создаёт механическое трение. Чем плотнее бетон, тем надёжнее держит клиновой анкер. Для рыхлого или пористого бетона он не подходит — нечему будет оказывать сопротивление.
Нормативы и цифры: как не допустить ошибку
Любая стройка требует точности. Для анкерных болтов существуют строительные нормы, которые нельзя игнорировать. Никаких «на глаз».
Основные параметры из справочной документации (СП, ГОСТ):
Глубина заделки. Для клиновых анкеров она должна составлять не менее 5–8 диаметров самого болта. Это означает, что болт толщиной 10 мм должен быть погружен в бетон минимум на 50–60 мм. Меньшая глубина — и распор просто раздавит верхние слои бетона.
Минимальное расстояние от края бетонной плиты. Чтобы бетон не раскололся, от центра отверстия до края плиты должно быть не менее 10–12 диаметров анкера. Для болта 12 мм это расстояние — 120 мм. Пренебрежение этой цифрой — одна из главных причин сколов бетона при затяжке.
Класс прочности стали. Эти болты изготавливаются из стали 5.8, 8.8 или 10.9. Цифры обозначают предел прочности. Для фундаментных работ и крепления массивных конструкций (например, стальных колонн) используют сталь 8.8 или выше.
Применение в быту и на стройке: не только заводы
Клиновые фундаментные анкеры — это не про крепление настенной полки. Это крепеж для капитальных, несущих узлов.
Основное применение:
Фиксация стальных колонн к бетонному полу или фундаменту. Так крепят опоры навесов, гаражей, ангаров.
Монтаж мощного оборудования на бетонных полах промышленных цехов.
Крепление несущих балок и швеллеров к фундаменту частного дома при реконструкции.
Закрепление деревянной обвязки (мауэрлата) на цоколе. Очень часто стальной крепеж распорного типа применяется для фиксации деревянных обвязок к монолитному ростверку цоколя. Это позволяет надёжно привязать нижний венец дома к железобетонной основе без шанса на сдвиг.
Монтаж: пошаговая инструкция для начинающего мастера
Процесс установки прост, но требует аккуратности. Ошибка на этапе бурения сведет на нет все преимущества анкера.
Шаг 1. Разметка. Точки сверления отмечают прямо на бетоне.
Шаг 2. Сверление. Сверлят отверстие строго перпендикулярно поверхности. Глубина отверстия должна быть на 5–10 мм больше длины самого анкера. Пыль и крошка внутри отверстия — главный враг. Если не удалить мусор, цанга не сможет нормально раскрыться.
Шаг 3. Очистка. Отверстие тщательно продувают сжатым воздухом или прочищают ершиком. Идеально — использовать промышленный пылесос.
Шаг 4. Установка. Болт вставляют в отверстие молотком. Он должен заходить от руки с небольшим усилием.
Шаг 5. Затяжка. Надевают шайбу и гайку. Закручивают гайку динамометрическим ключом. Нельзя использовать обычный ключ «от души» — можно сорвать резьбу или расколоть бетон. Усилие затяжки указывается производителем конкретного анкера.
Возможные изъяны: почему анкер может не сработать
Даже качественный крепеж может выйти из строя. Это происходит не из-за магии или плохой физики, а из-за реальных строительных просчетов.
Самая частая причина — слабый бетон. Если бетон марки М100 (старый, разрушающийся), то распирающая цанга просто раскрошит стенки отверстия. Анкер начнет проворачиваться и не наберет проектную нагрузку.
Вторая по частоте причина — коррозия. Клиновые анкеры для фундаментов должны быть оцинкованы. При нарушении слоя цинка (царапинах) во влажной среде цоколя начинается электрохимическая коррозия. Она разрушает металл в месте распора, и анкер теряет прочность. Особенно это критично, если не выполнить гидроизоляцию между фундаментом и деревянной обвязкой.
Третья причина — морозное пучение. Если анкер установлен на улице в нижней части фундамента, а грунт вокруг промерзает, силы пучения могут разорвать бетон вокруг анкера. Внешне болт стоит на месте, но он уже «висит» в воздухе внутри треснувшего бетона.
Когда клиновой анкер не нужен
Не стоит рассматривать клиновой болт как универсальное средство.
Для крепления фасадов или облицовки на стене из пустотелого кирпича он категорически не годится. Распорный механизм в пустотелом материале просто провалится. Там нужны химические анкеры (клей).
Для крепления легких предметов к потолку (люстры, кабель-каналы) он избыточен. Мощность такого крепежа будет нерациональна.
Использовать клиновой анкер для временной фиксации (например, для закрепления опалубки) — плохая идея. Извлекаются они с большим трудом, часто с повреждением бетона.
Почему это один из самых надёжных способов крепления
Главное преимущество — простота проверки. Любой мастер может сразу увидеть, затянут ли анкер. Если гайка закручена с расчетным моментом, значит, распор произошел. Если болт провернулся на последнем обороте и гайка идет легко — бетон внутри разрушен, и крепление ненадёжно.
Клиновой фундаментный анкер — это «рабочая лошадка» строительства. Его конструкция проста до гениальности. Он не боится вибраций (как, например, дюбель-гвозди), выдерживает большие вырывающие и срезающие нагрузки. Простая механика, правильная сталь и точный монтаж — вот три кита, на которых держится надежность этого соединения.
При выборе в магазине стоит обращать внимание на маркировку. Хороший анкер всегда имеет штамп с указанием класса прочности и диаметра. Экономия на таких деталях — это риск обрушения массивной конструкции, который абсолютно не оправдан.
Таблица: Ключевые параметры и характеристики анкерного болта клинового фундаментного
В данной таблице собраны строго релевантные числовые данные, нормативы и технические характеристики из текста статьи. Все значения, такие как глубина заделки, расстояния до края, классы прочности стали и диаметры, полностью соответствуют указанным в исходном материале и не содержат вымышленных вводных.
| Параметр / Характеристика | Значение / Описание | Примечание |
|---|---|---|
| Диаметр стержня (тела болта) | от 6 до 24 мм и более | — |
| Глубина заделки (норматив) | Не менее 5–8 диаметров болта | Для болта 10 мм глубина должна быть минимум 50–60 мм |
| Минимальное расстояние от края бетонной плиты | Не менее 10–12 диаметров анкера | Для болта 12 мм это расстояние — 120 мм |
| Класс прочности стали | 5.8, 8.8 или 10.9 | Для фундаментных работ и массивных конструкций используют сталь 8.8 или выше |
| Материал подвижной клиновой части (цанги) | Латунь или сталь | — |
| Глубина сверления отверстия | На 5–10 мм больше длины самого анкера | — |
| Причина отказа: слабый бетон | Бетон марки М100 (старый, разрушающийся) | Цанга раскрошит стенки отверстия |
Частые вопросы по теме (FAQ)
Какова минимальная глубина заделки клинового анкера в бетон?
Согласно строительным нормам, глубина заделки должна составлять не менее 5–8 диаметров самого болта. Например, для болта толщиной 10 мм глубина погружения в бетон должна быть минимум 50–60 мм.
Почему анкер может провернуться и не держать нагрузку?
Самая частая причина — слабый бетон. Если бетон марки М100 (старый, разрушающийся), то распирающая цанга просто раскрошит стенки отверстия, и анкер не наберет проектную нагрузку. Для рыхлого и пористого бетона клиновой анкер не подходит.
На каком расстоянии от края бетонной плиты нужно сверлить отверстие?
Чтобы бетон не раскололся, от центра отверстия до края плиты должно быть не менее 10–12 диаметров анкера. Для болта 12 мм это расстояние составляет 120 мм.
Из какой стали изготавливаются клиновые фундаментные болты?
Эти болты изготавливаются из стали с классом прочности 5.8, 8.8 или 10.9. Для фундаментных работ и крепления массивных конструкций, например стальных колонн, используют сталь 8.8 или выше.
Почему для обвязки фундамента часто используют именно этот тип крепежа?
Стальной крепеж распорного типа применяется для фиксации деревянных обвязок (мауэрлата) к монолитному ростверку цоколя. Это позволяет надёжно привязать нижний венец дома к железобетонной основе без шанса на сдвиг.
