В современном строительстве и ремонте электробезопасность стоит на первом месте. Разбираться в тонкостях щитков обязан каждый, кто берётся за проводку. Среди множества устройств выделяется одно, которое заменяет целых два прибора. Речь идёт об автоматическом выключателе дифференциального тока АВДТ.

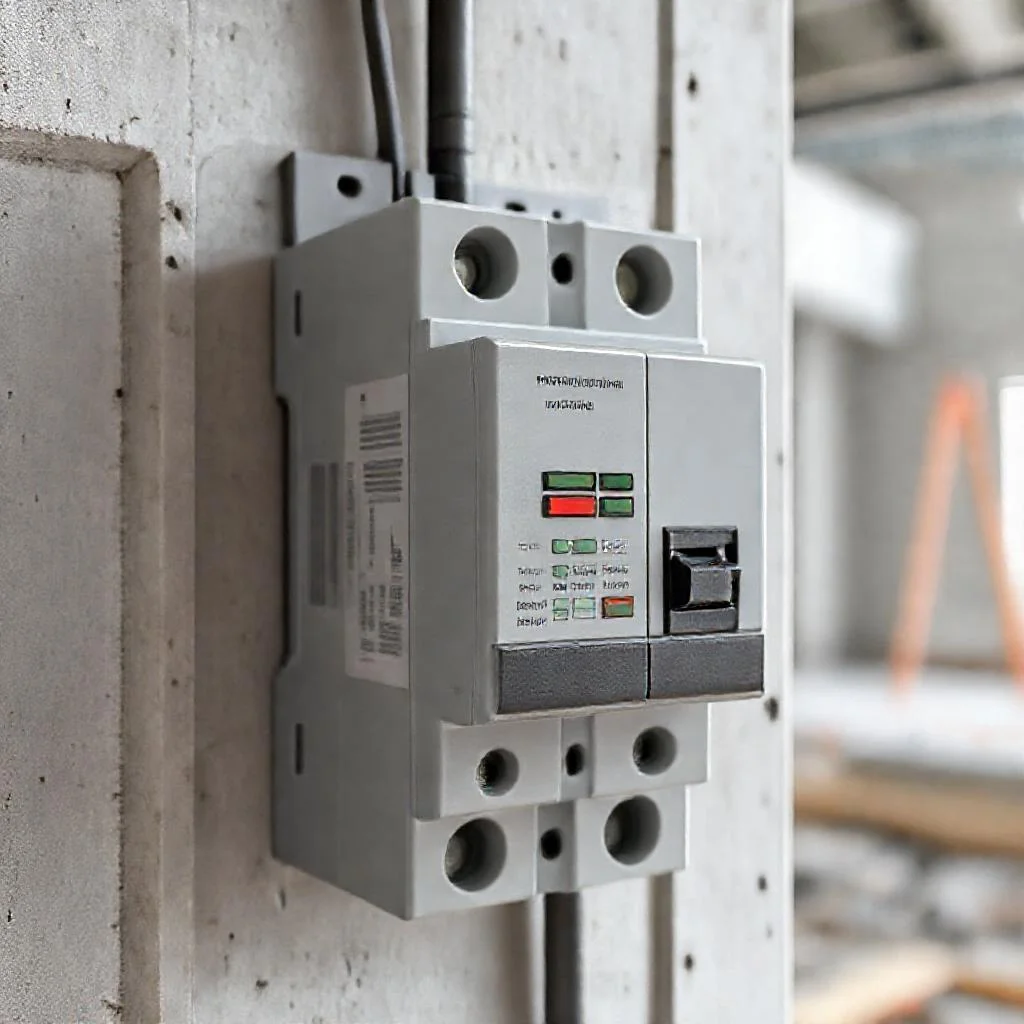

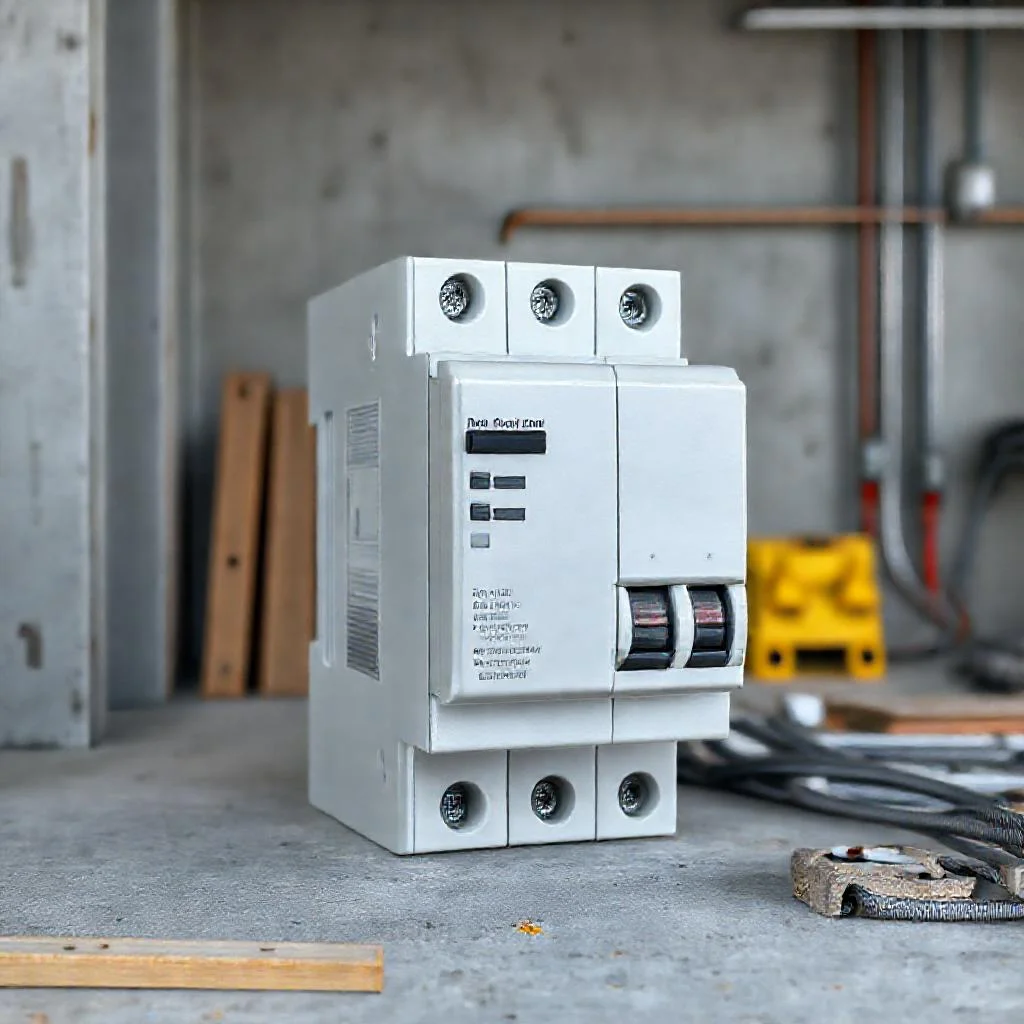

АВДТ — это единый аппарат, который защищает человека от удара током и одновременно спасает проводку от перегрузок и короткого замыкания. Проще говоря, он совмещает в себе функции УЗО и обычного автомата. Не нужно путать его с отдельно стоящими приборами: здесь всё скомпоновано в одном корпусе. Это упрощает монтаж и экономит место в щите.
Чтобы понять, как он работает, представьте обычную розетку на кухне. К ней подключены холодильник, чайник и микроволновка. Если изоляция внутри чайника повредится, ток может пойти не по проводу, а через корпус прибора. Если человек коснётся этого корпуса, ток ударит его. АВДТ мгновенно чувствует эту утечку и отключает питание за доли секунды. Это главная функция: защита от утечек.
Но есть и вторая, не менее важная сторона. Если в той же розетке замкнёт два провода, возникнет короткое замыкание. Ток скакнёт до тысяч ампер. Провода начнут плавиться. АВДТ сработает как обычный автомат: разомкнёт цепь и предотвратит пожар. Внутри устройства спрятаны два механизма: тепловой расцепитель (для перегрузок) и электромагнитный расцепитель (для короткого замыкания). Они работают параллельно с дифференциальным трансформатором, который ловит утечку.
Теперь о нормативах. Согласно современным требованиям ПУЭ (Правила устройства электроустановок), установка АВДТ обязательна для линий, питающих розетки в жилых помещениях. Особенно это касается комнат с повышенной влажностью: ванная, кухня, подвал. Согласно ГОСТ Р 51327.1-99, устройство должно отключаться при токе утечки 30 мА. Это чувствительность, при которой сердце человека ещё успевает восстановиться. Для пожароопасных зон (например, деревянные бани или котельные) применяют АВДТ на 100 мА или 300 мА.
Очень важно понимать разницу между АВДТ и дифавтоматом с буквами. На рынке встречаются устройства АВДТ-32 и АВДТ-63. Цифры обозначают номинальный ток: 32 ампера или 63 ампера. Для квартирного щитка обычно хватает номинала 16-25 ампер. Для частного дома на входе ставят 40-63 ампера. Класс токоограничения тоже имеет значение. Лучше выбирать устройства класса 3, так как они работают быстрее.
Как выбрать правильное место в щитке? АВДТ ставится на DIN-рейку в любом положении. Его ширина обычно занимает два модуля (36 мм). Рядом не должно быть нагревательных элементов или влажных труб. Важно помнить: механизм очень чувствителен к перепадам напряжения. Эксперты рекомендуют ставить перед входом в квартиру реле напряжения, чтобы АВДТ не выбивало от скачков в сети.
Когда дело доходит до сборки щитка, часто возникает путаница. Люди спрашивают: «Чем АВДТ отличается от связки УЗО + автомат?» Разница в том, что при коротком замыкании УЗО может выйти из строя, если его не защитить автоматом. В АВДТ эта проблема решена конструктивно: оба механизма сбалансированы. Однако одно слабое место всё же есть. Если у аппарата выйдет из строя электронная плата, придётся менять всё устройство целиком. В случае с отдельными автоматами замена обходится дешевле.
Типичная ошибка новичков — неправильное подключение нулевого провода. У АВДТ есть чёткая маркировка: клемма «N» (ноль) и клеммы для фазы (L). Если перепутать местами, устройство может не сработать при утечке. Допускается подключение как сверху, так и снизу, но для единообразия в документации рекомендуют заводить питание на верхние контакты. На нижние клеммы подключают нагрузку.
Поговорим о дефектах. Почему АВДТ может ложно срабатывать? Частая причина — утечка тока через старую проводку. В домах возрастом 30-40 лет изоляция проводов высохла и треснула. Даже без нагрузки небольшая утечка может достигать 5-10 мА. Для чувствительного устройства на 30 мА этого хватает, чтобы отключить линию. Решение: либо менять проводку, либо ставить АВДТ на 100 мА для общего ввода, а на линии — по 30 мА.
Ещё один враг — плохой контакт в клеммах. Если винты затянуты не плотно, возникает нагрев. Тепло передаётся внутрь корпуса, тепловой расцепитель греется и отключает линию. Кажется, что автомат «сломался», а на самом деле надо просто подтянуть клеммы. При монтаже всегда используйте динамометрическую отвёртку, чтобы не перетянуть и не сорвать резьбу.
Строительные нормы предписывают проверять работоспособность АВДТ ежемесячно. Для этого на корпусе есть кнопка «ТЕСТ». При её нажатии устройство должно щелкнуть и выключиться. Если этого не происходит — аппарат неисправен. Его нужно демонтировать. Запрещается чинить такие приборы самостоятельно, особенно если он комбинированный. Внутри стоят точные калиброванные пружины, и вскрытие корпуса нарушает заводские настройки.
Не стоит экономить на качестве. АВДТ эконом-сегмента часто греются сами по себе, сильнее при нормальной нагрузке. Провода внутри тонкие, контакты подгорают. Лучше выбирать проверенные бренды: ABB, Schneider Electric, Legrand, IEK (в бюджетном сегменте). У них есть защита от дуги и качественный корпус из пластика, не поддерживающего горение. В сертификатах должны быть указаны ГОСТы, упомянутые выше.
Для тех, кто строит дом или делает капитальный ремонт, есть правило проектирования. На каждую группу розеток (кухня, спальня, коридор) устанавливается свой АВДТ. Это позволяет при аварии отключать только проблемную комнату, а не всю квартиру. Для освещения АВДТ необязателен, но если светильники металлические и с заземлением, лучше установить и туда. По нормам, на вводе в квартиру ставят общее устройство на 300 мА (противопожарное), а на розетки — на 30 мА.
Обыватель часто путает АВДТ с дифавтоматом старого образца. На современных моделях есть маркировка типа A, AC или F. Тип AC реагирует только на синусоидальную утечку (чистый переменный ток). Тип A — на пульсирующую утечку, которая возникает в стиральных машинах, индукционных плитах и импульсных блоках питания. В 2024 году в жилых домах рекомендуется устанавливать только тип A. Это требование актуально для домов с электронной техникой.
Когда приходит время покупать, смотрят на значение отключающей способности Icn. Оно должно быть не менее 6000 Ампер (6 кА) для квартир. Если дом расположен близко к трансформатору, ток короткого замыкания может достигать 10 кА, поэтому стоит брать Icn = 10 кА. Эта цифра напечатана прямо на корпусе прибора. Никогда не ставьте автоматы с Icn менее 4,5 кА в городскую сеть — они просто сгорят при коротком замыкании.
Ещё один важный норматив — время отключения. Согласно ГОСТ, при утечке 300 мА время отключения не должно превышать 0,04 секунды. Если человек держится за провод с утечкой, это критично. Современные модели справляются за 0,02-0,03 с. Старые или некачественные могут затягивать до 0,1 с, что уже опасно для жизни. Поэтому при тестировании новой проводки обязательно замеряют это время специальным прибором (например, Мегаомметром с функцией RCD).
Подводя итог, можно сказать, что АВДТ — обязательный элемент любого современного щитка. Это универсальный защитник, совмещающий функции автомата и УЗО. Его установка регламентируется ПУЭ, а выбор должен основываться на типе сети, токе нагрузки и чувствительности. Правильно подобранный и смонтированный аппарат спасёт от пожара и травматизма. Не стоит доверять монтаж случайным людям: даже при внешней простоте, ошибка в подключении может стоить дорого. Лучше пригласить лицензированного электрика, имеющего доступ к работам до 1000 В.
Таблица: Основные характеристики и параметры автоматических выключателей дифференциального тока (АВДТ)
В таблице ниже представлены ключевые технические данные, нормативные требования и рекомендации по выбору АВДТ. Все цифры и параметры строго соответствуют информации из приведенной статьи. Таблица поможет систематизировать знания о номинальных токах, токах утечки, классах устройств и правилах их установки для обеспечения электробезопасности.
| Параметр / Характеристика | Значение / Описание (согласно тексту статьи) |
|---|---|
| Тип устройства | Автоматический выключатель дифференциального тока (АВДТ) — единый аппарат, совмещающий функции УЗО и обычного автомата. |
| Основные функции | Защита человека от удара током (утечки) и защита проводки от перегрузок и короткого замыкания. |
| Номинальные токи (примеры) | АВДТ-32 (32 А), АВДТ-63 (63 А). Для квартирных щитков обычно хватает 16-25 А, для частного дома на входе ставят 40-63 А. |
| Ток утечки (чувствительность) для жилых помещений | Согласно ГОСТ Р 51327.1-99, устройство должно отключаться при токе утечки 30 мА. |
| Ток утечки для пожароопасных зон | Применяют АВДТ на 100 мА или 300 мА (например, для деревянных бань или котельных). |
| Класс токоограничения (рекомендуемый) | Лучше выбирать устройства класса 3, так как они работают быстрее. |
| Ширина на DIN-рейке | Обычно занимает два модуля (36 мм). |
| Типы АВДТ по характеру утечки | Тип AC (реагирует на синусоидальную утечку), Тип A (реагирует на пульсирующую утечку). В 2024 году в жилых домах рекомендуется устанавливать только тип A. |
| Отключающая способность (Icn) | Должна быть не менее 6000 А (6 кА) для квартир. Если дом близко к трансформатору, ток КЗ может достигать 10 кА, стоит брать Icn = 10 кА. |
| Время отключения (норматив) | Согласно ГОСТ, при утечке 300 мА время отключения не должно превышать 0,04 секунды. Современные модели справляются за 0,02-0,03 с. |
| Нормативная база для установки | Согласно ПУЭ, установка АВДТ обязательна для линий, питающих розетки в жилых помещениях (особенно в ванной, кухне, подвале). |
| Рекомендации по монтажу | Ставится на DIN-рейку. Имеет маркировку клемм «N» (ноль) и L (фаза). Рекомендуется заводить питание на верхние контакты. |
| Периодичность проверки | Строительные нормы предписывают проверять работоспособность АВДТ ежемесячно (кнопка «ТЕСТ»). |
| Рекомендуемые бренды | ABB, Schneider Electric, Legrand, IEK (в бюджетном сегменте). |
Частые вопросы по теме (FAQ)
Чем отличается АВДТ от связки УЗО + автоматический выключатель?
АВДТ совмещает в одном корпусе функции УЗО и автомата. В отличие от связки, в АВДТ конструктивно решена проблема выхода из строя УЗО при коротком замыкании. Однако если выйдет из строя электронная плата в АВДТ, придется менять всё устройство целиком. В случае с отдельными автоматами замена обходится дешевле.
Какой номинал АВДТ выбрать для квартирного щитка и для частного дома?
Для квартирного щитка обычно хватает номинала 16-25 ампер. Для частного дома на входе ставят 40-63 ампера. Цифры в маркировке (например, АВДТ-32 или АВДТ-63) обозначают номинальный ток: 32 ампера или 63 ампера соответственно.
Почему АВДТ может ложно срабатывать?
Частая причина — утечка тока через старую проводку. В домах возрастом 30-40 лет изоляция проводов высохла и треснула, и даже без нагрузки небольшая утечка может достигать 5-10 мА. Для чувствительного устройства на 30 мА этого хватает, чтобы отключить линию. Также причиной может быть плохой контакт в клеммах — если винты затянуты неплотно, возникает нагрев, и тепловой расцепитель отключает линию.
Какие требования к чувствительности (току утечки) АВДТ для разных помещений?
Согласно ГОСТ Р 51327.1-99, устройство должно отключаться при токе утечки 30 мА для защиты человека. Для пожароопасных зон (например, деревянные бани или котельные) применяют АВДТ на 100 мА или 300 мА. По нормам, на вводе в квартиру ставят общее противопожарное устройство на 300 мА, а на розетки — на 30 мА.
Как правильно проверить работоспособность АВДТ?
Строительные нормы предписывают проверять работоспособность АВДТ ежемесячно. Для этого на корпусе есть кнопка «ТЕСТ». При её нажатии устройство должно щелкнуть и выключиться. Если этого не происходит — аппарат неисправен, и его нужно демонтировать. Запрещается чинить такие приборы самостоятельно, так как вскрытие корпуса нарушает заводские настройки калиброванных пружин.
