В мире строительства, особенно деревянного, есть множество хитростей, которые на первый взгляд кажутся странными, но на деле решают огромные проблемы. Одна из таких хитростей — поперечные связи, или, как их чаще называют профессионалы, бриджинги. Чтобы понять, зачем они нужны, достаточно представить себе обычный книжный шкаф, набитый тяжёлыми томами. Если у шкафа нет задней стенки или поперечных распорок, его полки со временем прогнутся, а сам корпус начнёт шататься. Точно так же ведут себя и деревянные полы.
Лаги — это те самые несущие балки, на которые кладут черновой пол, утеплитель и чистовое покрытие. Каждая лага работает как самостоятельная деталь. Но проблема в том, что дерево — живой материал. При высыхании, а особенно под постоянной нагрузкой от мебели и людей, каждая отдельная балка стремится изменить свою форму. Она может изогнуться, выкрутиться винтом или просто наклониться набок. Если лаги стоят сами по себе, их скручивание под нагрузкой становится неизбежным, особенно при неравномерной сушке или при попадании влаги. Именно для того, чтобы блокировать это скручивание, и ставят бриджинги.
Представьте себе роту солдат, стоящую на плацу. Если каждый солдат стоит сам по себе, его легко сбить с ног одним толчком. Но если солдаты стоят плечом к плечу, сцепив руки, свалить их гораздо труднее. Бриджинги — это те самые «сцепленные руки» между соседними лагами. Они превращают разрозненные доски в единую жёсткую пространственную конструкцию, которая работает как цельный щит.
Устройство бриджингов: простота и гениальность
Конструктивно бриджинг — это короткий брусок, доска или специальный металлический элемент, который устанавливается в распор между двумя соседними лагами. Эти перемычки монтируются в шахматном порядке по всей длине перекрытия. Классический пример из жизни: если взять две длинные линейки и поставить их на ребро, они будут легко гнуться по отдельности. Но стоит приклеить между ними через каждые полметра поперечные спички, как конструкция становится настолько жёсткой, что её сложно сломать руками.
Бриджинги выполняют три основные функции. Первая — это фиксация шага лаг. Расстояние между центрами лаг (обычно 400, 500 или 600 мм) должно быть строго выдержано, чтобы плиты утеплителя или листы фанеры ложились стык в стык. Поперечные связи не дают лагам «разбежаться» или, наоборот, съехаться в процессе усадки. Вторая функция — это перераспределение нагрузки. Если на пол встанет рояль или тяжёлый сейф, нагрузка не ляжет на одну единственную балку, а распределится на соседние через эти перемычки. Третья, ключевая функция — это предотвращение того самого скручивания. Когда древесина сохнет, внутренние напряжения начинают выкручивать балку. Бриджинг, как жёсткий упор, заставляет её оставаться ровной.

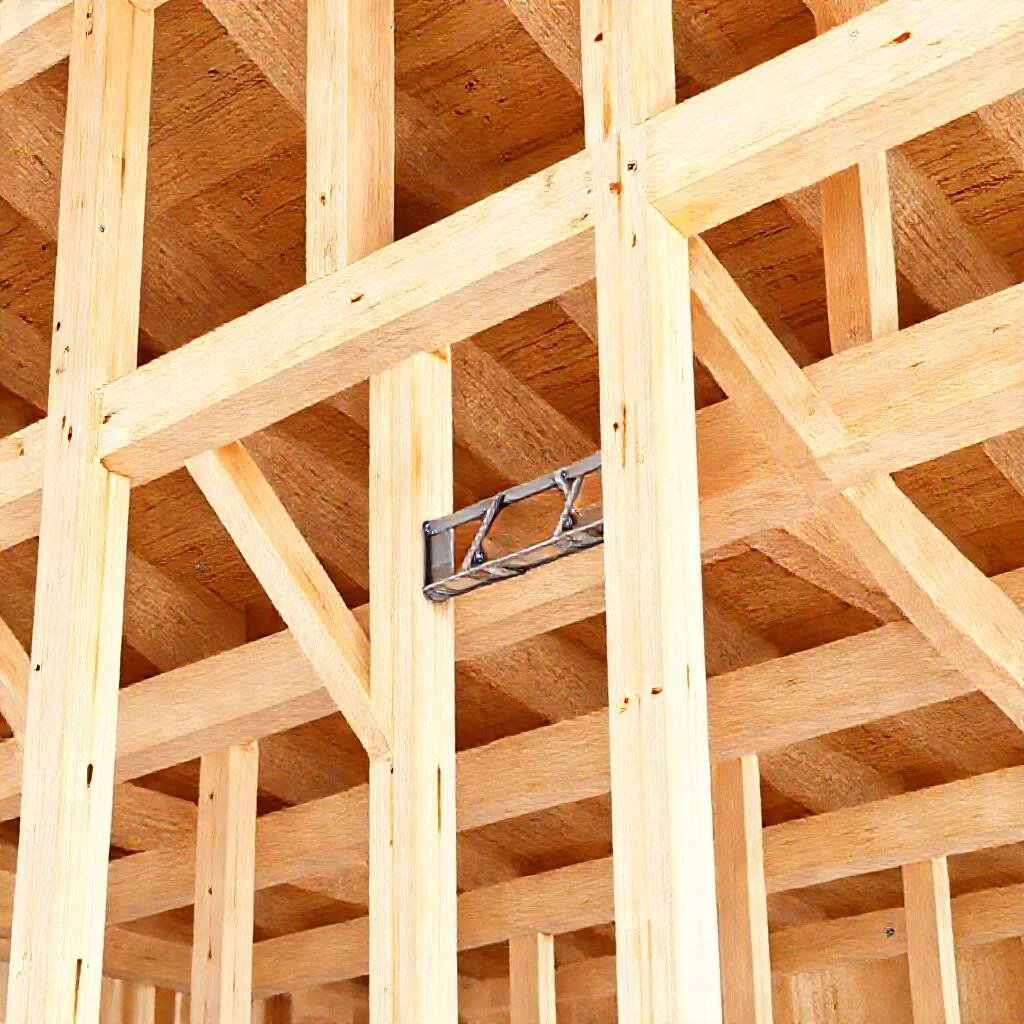

Виды бриджингов делятся на два больших лагеря: деревянные и металлические. Деревянные перемычки — это классика. Их вырезают из того же бруса, что и лаги. Идеальное сечение совпадает с сечением лаги (например, 50х150 мм). Установка происходит в распор, часто с дополнительной фиксацией гвоздями или саморезами под углом (так называемый «косой забив»). Металлические бриджинги — это современные штампованные детали из оцинкованной стали толщиной 1-2 мм. Они бывают в виде крестовин, плоских пластин с шипами (l-beam connectors) или скоб. Плюс металла — в точности геометрии и скорости монтажа. Минус — риск образования мостиков холода, если перекрытие неутеплённое, и возможный звон при ходьбе, если детали неплотно прилегают.
Нормативы и правила: что говорит наука и практика
Строительные нормы (в частности, СП 64.13330 «Деревянные конструкции») чётко регламентируют, когда бриджинги обязательны. Основное правило касается пролёта и сечения лаги. Если высота деревянной балки (её вертикальная сторона) более чем в 4 раза превышает её ширину (горизонтальную сторону), установка поперечных связей обязательна. Например, для стандартной доски 50х200 мм (высота 200 мм, ширина 50 мм) отношение составляет 4:1. Это уже граничный случай. Для досок 40х200, 50х250 или 40х250 бриджинги строго необходимы, иначе пол будет скрипеть, пружинить и гулять.
Второе важное правило касается расстояния между этими связями. Максимальный шаг между бриджингами — не более 2,5 метров по длине самой лаги. На практике, особенно в жилых домах, шаг делают значительно чаще: от 0,9 до 1,2 метра. Английские строительные руководства (TRADA) и американские нормы (IRC) рекомендуют ставить поперечные связи в каждом межбалочном пространстве с шагом не более 2 метров. В местах, где на пол будут опираться тяжёлые перегородки или сантехника, шаг бриджингов сокращают вдвое.
Важно помнить про один часто встречающийся дефект плохой гидроизоляции. Если лаги уложены на бетонное основание или вентилируемое подполье, и между ними нет качественной прослойки гидроизоляции, влага из бетона будет подниматься в дерево. Это провоцирует неравномерное высыхание и, как следствие, сильное коробление. Бриджинги в такой ситуации не спасут, они лишь отсрочат катастрофу. Сначала нужно устранить источник влаги, и только потом рассчитывать на поперечные связи.
Как установить бриджинги правильно: пошаговая логика
Представим, что нужно сделать надёжное перекрытие в каркасном доме или выровнять пол в старой квартире с деревянными балками. Первое правило — не экономить на материале. Для деревянных перемычек берут сухую строганую доску камерной сушки. Сырая доска со временем усохнет, выпадет из распора, и вся конструкция потеряет жёсткость. Лучше использовать обрезки той же породы дерева, что и лаги (обычно сосна или ель).
Второе правило — точная подрезка. Длина деревянного бруска должна быть ровно равна расстоянию между лагами плюс 1-2 мм для создания плотного зажима. Забивать такую перемычку нужно лёгкими ударами молотка или киянки, чтобы не расколоть древесину. После установки брусок дополнительно фиксируется двумя гвоздями (или саморезами) с каждой стороны, забитыми под углом 45 градусов. Этот «косой забив» действует как контрящий элемент: гвозди не дают перемычке вылететь при вибрации, а дереву — выкрутиться.

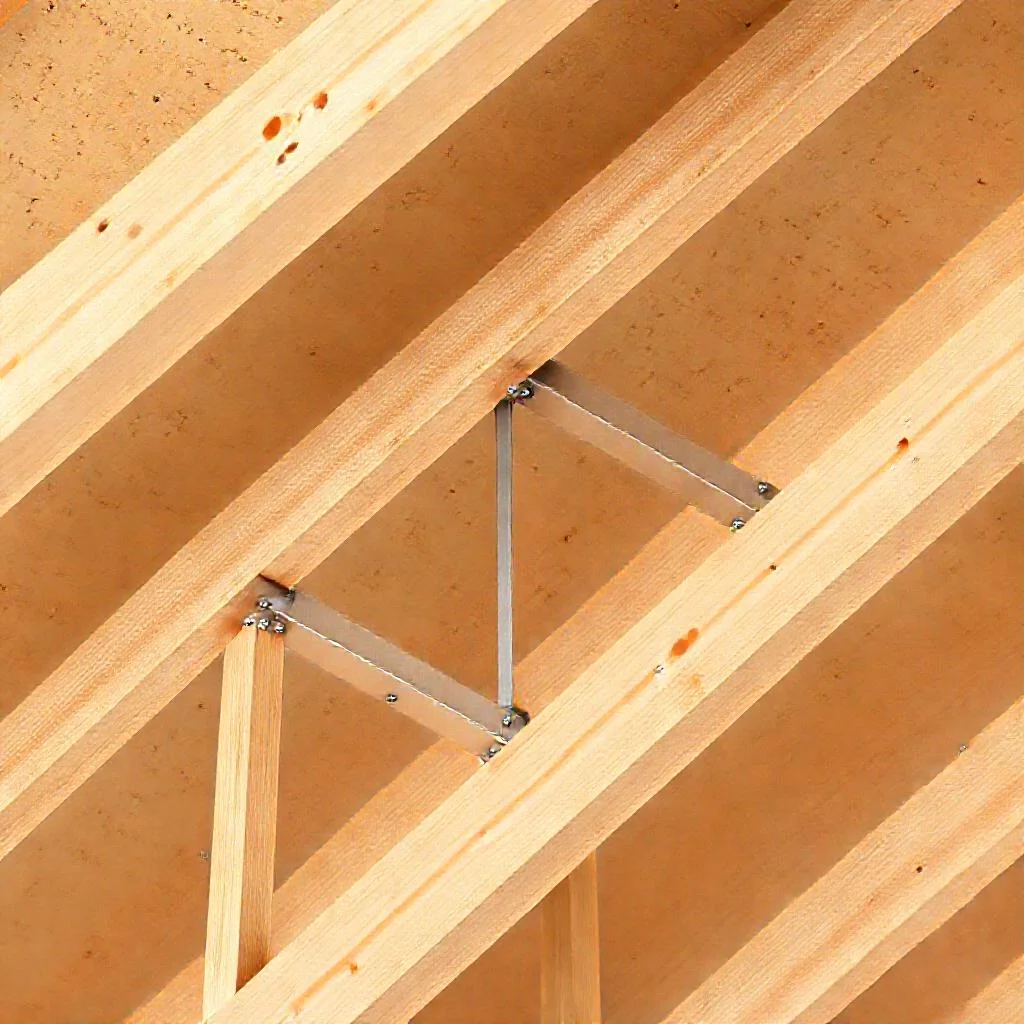

Для металлических систем (например, Twist Fix или аналоги) процесс проще. Детали просто прикручиваются или прибиваются гвоздями с насечкой к боковым поверхностям лаг в строго горизонтальном положении. Часто такие связи имеют регулировочные отверстия, что удобно. Однако тут есть подводный камень: металл и дерево имеют разное тепловое расширение. В сухом и тёплом помещении это не страшно, но в неотапливаемом подполье или на веранде металл может ослабнуть. Поэтому в «холодных» зонах опытные строители отдают предпочтение дереву.
Живой пример из жизни: что будет без бриджингов
Представьте типовую ситуацию: хозяин построил дачный дом. Лаги — доска 40х200 мм, шаг 600 мм. Пролёт между опорами (стенами ленточного фундамента) составляет 4 метра. Бриджинги ставить поленились: «И так простоит, чего её крепить внутри, всё равно сверху толстый утеплитель и фанера будет». Первый год всё было нормально. Но к концу второго года, особенно после сырой осени и сухой зимы, начались проблемы. Доски высохли и начали скручиваться. Скручивание под нагрузкой от стола и кровати привело к тому, что лаги стали заваливаться набок. Верхние грани лаг перестали быть плоскими. Фанера пола легла не на плоскость, а на «горбы» и «впадины». Пол начал скрипеть, а местами — пружинить под ногами. Когда хозяин решил поставить тяжёлый камин, то одна из лаг просто лопнула в месте пролёта, провалившись из-за потери боковой устойчивости. Это классический пример, когда перекос и потеря формы балки приводят к разрушению всей конструкции.
Другой пример — из сферы звукоизоляции. В многоквартирных домах по деревянным балкам часто делают межквартирные перекрытия. Без бриджингов лаги работают как струны: вибрация от шагов на одном конце пола передаётся через балку на всю плиту. Установка поперечных перемычек с демпфирующими прокладками (полосками резины или пробки) разрывает эту звуковую цепь. Каждая секция пола становится изолированным блоком, что резко снижает ударный шум. Это не сказка, а проверенная практика акустических расчётов.
Боковой раскос и его роль
Есть ещё один нюанс, который вытекает из физики. Когда балка прогибается под нагрузкой, её верхняя часть сжимается, а нижняя — растягивается. В зоне сжатия возникает поперечная сила, которая пытается вытолкнуть материал в сторону. Если балка тонкая и высокая, эта поперечная сила приводит к выпучиванию стенки балки — эффекту потери местной устойчивости. Бриджинги работают как боковые рёбра жёсткости, точно так же, как рёбра на радиаторе отопления или на стойке шкафа. Они сдерживают это выпучивание. В нормативах это называется «обеспечение раскрепления сжатой кромки». Простыми словами: перемычки не дают верхней части лаги сложиться гармошкой под весом мебели.
На практике это проявляется так: если в комнате стоит пианино (точечная большая нагрузка), и лаги под ним не имеют бриджингов, со временем именно над этой точкой пол может просесть на 5-10 мм. При этом соседние бруски останутся ровными. Установка поперечных связей заставляет работать всю группу балок как единую раму. Нагрузка от пианино делится на три-четыре ближайшие лаги, прогиб каждой становится минимальным и не заметным глазом.
Заключение: стоит ли овчинка выделки
Бриджинги — это один из тех узлов, на котором нельзя экономить, даже если бюджет ограничен. Стоимость материалов для их изготовления смешная по сравнению с переделкой всего пола. Пара досок, полчаса работы, и бетонный уже не скрипучий, а монолитный, надёжный пол. Начинающему застройщику стоит запомнить простое правило: при высоте лаги более 180 мм и шаге более 500 мм бриджинги обязательны. Металлические или деревянные — неважно, главное — чтобы они были правильно подрезаны и жёстко зафиксированы. Только такой подход гарантирует, что пол не начнёт «играть» через пару лет и не преподнесёт сюрприз в виде трещин в штукатурке или перекошенных дверей. Поперечные связи превращают хаотичный набор досок в инженерную конструкцию, которой можно доверять.
Таблица: Характеристики и правила установки бриджингов (поперечных связей лаг)
В таблице ниже представлены ключевые параметры, виды и нормативные требования к устройству поперечных связей (бриджингов) для деревянных балок перекрытия, строго на основе приведённого текста статьи.
| Параметр / Характеристика | Описание / Значение |
|---|---|
| Основные функции | Фиксация шага лаг; перераспределение нагрузки; предотвращение скручивания лаг. |
| Материалы изготовления | Деревянные (классика, из того же бруса); металлические (оцинкованная сталь толщиной 1-2 мм). |
| Идеальное сечение деревянной перемычки | Совпадает с сечением лаги (например, 50х150 мм). |
| Условие обязательной установки (по нормам) | Если высота балки более чем в 4 раза превышает её ширину (например, доски 40х200, 50х250, 40х250). |
| Максимальный шаг между бриджингами (по длине лаги) | Не более 2,5 метров (согласно нормативам). |
| Рекомендуемый шаг на практике (в жилых домах) | От 0,9 до 1,2 метра. |
| Рекомендации английских (TRADA) и американских (IRC) норм | Устанавливать в каждом межбалочном пространстве с шагом не более 2 метров. |
| Действие при точечных нагрузках (например, пианино) | Нагрузка делится на три-четыре ближайшие лаги, прогиб каждой становится минимальным. |
| Правило для начинающих застройщиков | При высоте лаги более 180 мм и шаге более 500 мм бриджинги обязательны. |
| Способ фиксации деревянного бруска | Дополнительная фиксация двумя гвоздями (или саморезами) с каждой стороны, забитыми под углом 45 градусов («косой забив»). |
Частые вопросы по теме (FAQ)
Зачем нужны бриджинги (поперечные связи) между лагами?
Бриджинги превращают отдельно стоящие лаги в единую жёсткую пространственную конструкцию. Они выполняют три ключевые функции: фиксируют шаг лаг (обычно 400, 500 или 600 мм), перераспределяют точечную нагрузку (например, от рояля или сейфа) на соседние балки, а главное — предотвращают скручивание (коробление) древесины при высыхании. Без них пол может начать скрипеть, пружинить, а в критическом случае — разрушиться из-за потери боковой устойчивости балки.
Когда установка бриджингов обязательна по строительным нормам?
Согласно строительным нормам (СП 64.13330 «Деревянные конструкции»), поперечные связи обязательны, если высота деревянной балки более чем в 4 раза превышает её ширину. Например, для доски 50х200 мм (высота 200 мм, ширина 50 мм) это граничный случай. Для досок 40х200, 50х250 или 40х250 бриджинги строго необходимы. Кроме того, практическое правило для начинающих застройщиков: при высоте лаги более 180 мм и шаге более 500 мм бриджинги обязательны.
С каким шагом нужно устанавливать бриджинги по длине лаги?
Максимальный шаг между бриджингами — не более 2,5 метров по длине самой лаги. На практике в жилых домах шаг делают чаще — от 0,9 до 1,2 метра. Английские и американские нормы рекомендуют ставить связи с шагом не более 2 метров. В местах, где на пол будут опираться тяжёлые перегородки или сантехника, шаг бриджингов сокращают вдвое.
Какие виды бриджингов бывают и что лучше выбрать?
Бриджинги делятся на деревянные и металлические. Деревянные — это классика: короткие бруски, вырезанные из того же бруса, что и лаги (идеальное сечение совпадает — например, 50х150 мм). Металлические — штампованные детали из оцинкованной стали толщиной 1-2 мм (крестовины, пластины с шипами). Плюс металла — точность геометрии и скорость монтажа. Минус — риск мостиков холода в неутеплённых перекрытиях и возможный звон при ходьбе. В неотапливаемых подпольях или на верандах опытные строители отдают предпочтение дереву, так как у металла и дерева разное тепловое расширение.
Как правильно установить деревянный бриджинг?
Длина бруска должна быть ровно равна расстоянию между лагами плюс 1-2 мм для создания плотного зажима. Забивается перемычка лёгкими ударами молотка или киянки. После установки брусок дополнительно фиксируется двумя гвоздями (или саморезами) с каждой стороны, забитыми под углом 45 градусов. Этот «косой забив» действует как контрящий элемент: гвозди не дают перемычке вылететь при вибрации, а дереву — выкрутиться. Важно использовать сухую строганую доску камерной сушки — сырая доска усохнет, выпадет из распора, и конструкция потеряет жёсткость.
