В мире малоэтажного строительства есть одна технология, которая стоит особняком. Это буронабивная свая с уширением, известная в народе просто как «свая ТИСЭ». Самое сложное в ней — это не чертежи и не бетон, а понимание того, зачем вообще нужно это самое уширение внизу. Представьте себе обычный гвоздь. Если просто забить его в доску, он держится за счет трения. Но если на конце гвоздя сделать шляпку и утопить её в материале, вырвать его будет практически невозможно. Свая с уширением работает по тому же принципу, только в земле.
Обычную буронабивную сваю часто сравнивают с перевернутой ножкой стула. Она стоит вертикально и держится за счет боковых стенок скважины. Пока грунт сухой и плотный, проблем нет. Но наступает зима, грунт насыщается водой, замерзает и начинает расширяться. Это явление называется морозное пучение. Расширяясь, грунт пытается поднять вверх всё, что находится в толще земли. Он цепляется за гладкий бок столба и выталкивает его, как пробку из бутылки. Итог — перекошенная веранда или треснувшая стена бани.

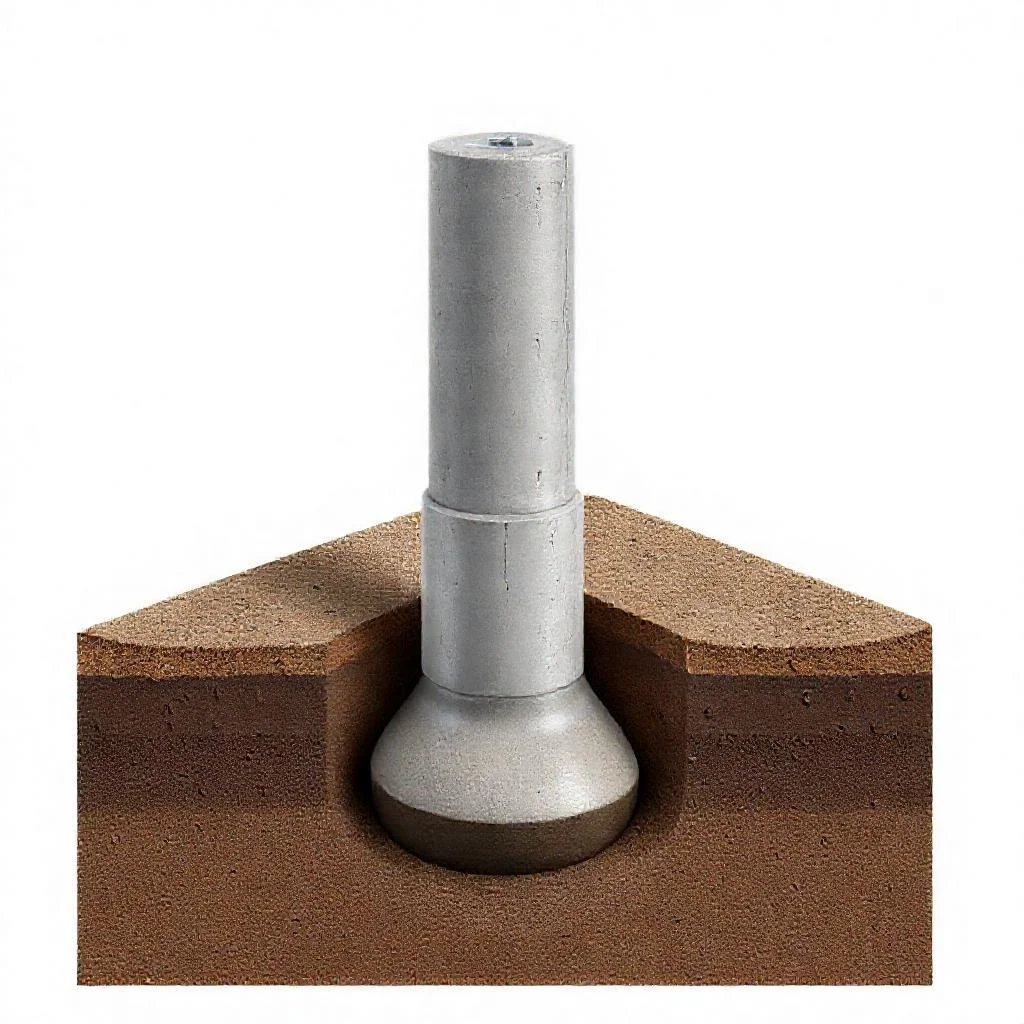

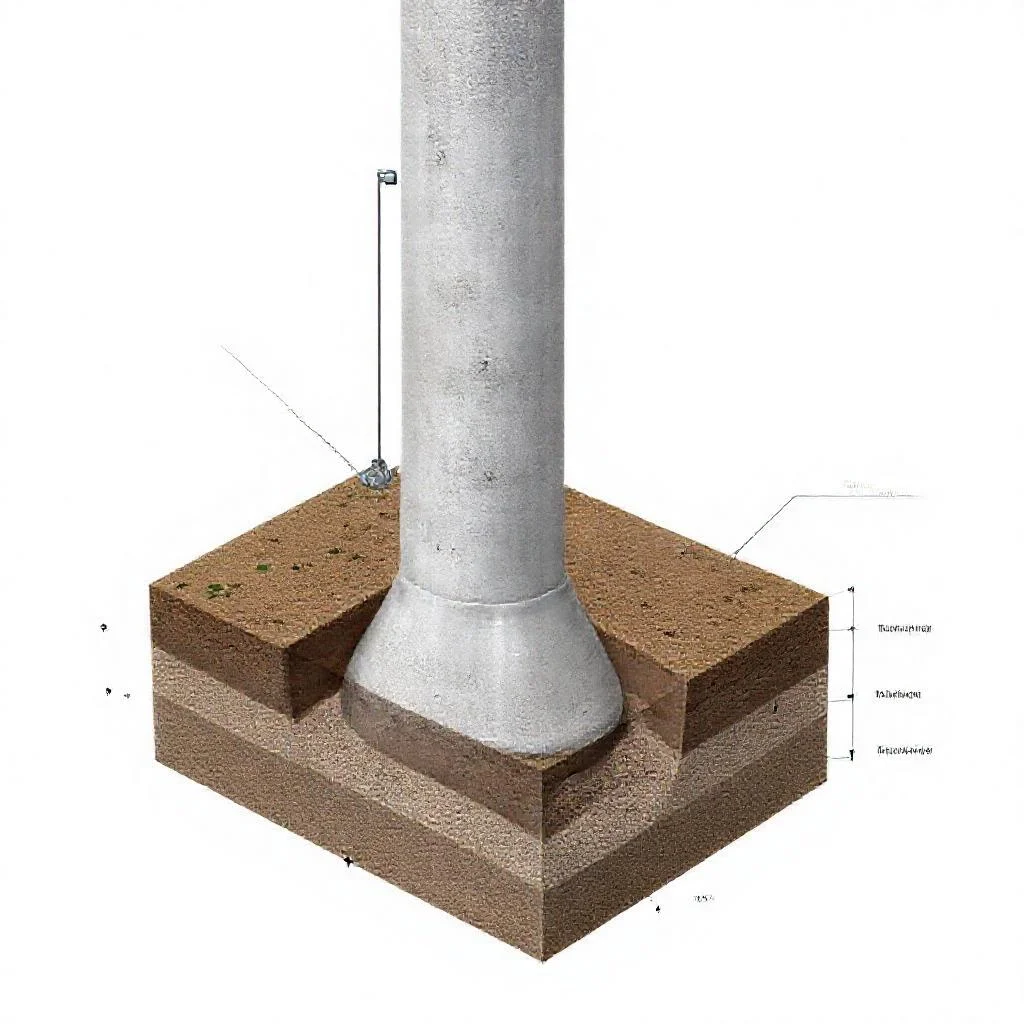

Свая ТИСЭ решает эту проблему радикально. В нижней части, на глубине ниже уровня промерзания, формируется полусферическая пята. Диаметр этой пяты обычно составляет 500-600 миллиметров, а ствол самой сваи делают значительно уже. Эта конструкция буквально якорит опору в земле. Теперь, когда силы пучения тянут сваю вверх, массивная пята упирается в плотный, не замерзший грунт снизу. Свая не может сдвинуться с места. Фактически, железобетонная опора формируемая в грунте с расширенной пятой 600 мм превращается в очень надежный якорь, который не боится выдергивания.
Давайте разберем устройство по порядку. Любая буронабивная свая состоит из трех частей. Первая — это оголовок. Верхняя часть, которая находится на поверхности или чуть выше нее. Оголовок нужен для того, чтобы связать все сваи в единую конструкцию — ростверк. Ростверк — это балка или плита, которая лежит на сваях и равномерно передает нагрузку от стен здания на каждую опору. В случае с ТИСЭ, ростверк чаще всего делают висячим, то есть он не касается земли. Это делается для того, чтобы под домом оставался вентилируемый зазор, а грунт при пучении просто проходил под балкой, не упираясь в нее.
Вторая часть — это ствол. Узкая, цилиндрическая часть сваи, которая проходит сквозь толщу пучинистого грунта. Диаметр ствола обычно составляет 250-300 миллиметров. Задача ствола — просто быть связующим звеном между оголовком и пятой. Он армируется пространственным каркасом из четырех прутков арматуры диаметром 10-12 миллиметров (обычно класса А400). Арматура нужна именно на разрыв, потому что при тех же силах пучения свая будет растягиваться, как стальной трос.
Третья, самая важная часть — это уширение (пята). Она формируется специальным плугом, который раскрывается на заданной глубине. Плуг врезается в стенки скважины, и человек вращает ручку, срезая грунт и расширяя дно будущей опоры. Диаметр уширения — это главный геометрический параметр. Чем сложнее грунт, чем выше вероятность пучения, тем шире должна быть пята. Именно пята воспринимает всю нагрузку от веса дома и держит сваю в земле, когда силы пучения пытаются её выдернуть.
А теперь самый важный момент для любого застройщика: нормативы и контроль. В идеале, конечно, нужно провести геологию участка, чтобы узнать, на какой глубине лежат несущие слои. Но на практике технология ТИСЭ хороша тем, что позволяет работать «по обстоятельствам». Бурение идет до тех пор, пока грунт не начнет насыщаться влагой или не пойдет плотная глина. В среднем, глубина бурения составляет от 1,5 до 2,5 метров. Этого достаточно, чтобы пройти зону промерзания в большинстве регионов средней полосы.
Контроль качества здесь — это дело рук самого строителя. Вот несколько практических правил. Первое: после того, как вы пробурили скважину и сформировали уширение, обязательно уберите весь осыпавшийся грунт со дна. Сделать это можно специальным черпаком или просто длинным совком. На дне не должно быть рыхлой земли — только плотный, материковый грунт. Второе: заливка бетона должна происходить непрерывно. Нельзя залить половину скважины сегодня, а вторую — завтра. Бетон схватывается, и образуется «шов», который сильно ослабляет конструкцию.
Третье правило касается арматурного каркаса. Его нужно жестко зафиксировать в центре скважины, чтобы со всех сторон от него до стенок было одинаковое расстояние (защитный слой бетона). Обычно для этого используют пластиковые фиксаторы или просто подкладывают куски кирпича. Если арматура окажется прижатой к стенке скважины, в этом месте бетон не защитит металл от коррозии. Через несколько лет арматура начнет ржаветь, и свая потеряет несущую способность.
Часто спрашивают: нужно ли делать гидроизоляцию для таких свай? В классическом понимании — нет. Свая находится в земле, к ней нет доступа, чтобы нанести рулонную изоляцию. Но есть один важный нюанс. Если грунтовые воды стоят высоко, и вы заливаете бетон прямо в воду (так называемый бетон под воду), это плохая практика. Вода вымывает из бетона цементное молочко, и прочность падает. В таких случаях нужно либо откачивать воду из скважины перед заливкой, либо использовать специальные пластификаторы, которые делают бетон водонепроницаемым.
Поговорим о цифрах. Стандартная несущая способность одной сваи ТИСЭ с уширением 600 мм варьируется от 5 до 10 тонн. Это зависит от плотности грунта. Если у вас песок или супесь — нагрузки ближе к нижней границе. Если плотная глина — к верхней. Этой несущей способности с запасом хватает для каркасного дома, дома из газобетона в два этажа или бревенчатой бани. Для тяжелых кирпичных коттеджей такие сваи обычно не применяют, либо делают очень частый шаг.
Ошибки, которые сводят на нет всю технологию. Самая распространенная — не доделать уширение. Бывает, что грунт слишком твердый, плуг не идет, и строитель, устав крутить ручку, считает, что хватит и маленького расширения. Это грубейшее нарушение. Если уширение не сформировано — это обычная свая, которая на 90% потеряла защиту от пучения. Вторая ошибка — забыть про вентиляционный зазор под ростверком. Если ростверк плотно лежит на земле, весной замерзшая земля оттает и осядет, и балка повиснет в воздухе.
Третья ошибка — экономия на бетоне. Для ТИСЭ используют бетон марки не ниже М300 (В22,5). Кто-то заливает тощий бетон, добавляет много щебня и мало цемента. Свая в итоге получается пористой, как губка. Вода проникает внутрь, замерзает и разрывает ствол. Срок службы такой опоры — от силы 5-7 лет. Бетон нужно обязательно вибрировать глубинным вибратором, чтобы он заполнил все полости и вытеснил воздух. Просто вылить бетон из ведра и надеяться на «самоуплотнение» — путь к браку.
Есть и дефекты, вызванные морозным пучением, когда технология нарушена частично. Например, если уширение сделано, но ствол не армирован. Силы пучения начинают тянуть сваю вверх, а пята держит. В результате свая может лопнуть по стволу ровно посередине. Арматура в этом случае — это хирургическая нить, которая сшивает конструкцию и позволяет ей работать как единое целое даже при экстремальных нагрузках.
Теперь о том, как это выглядит на практике у обычного застройщика. Человек получает ликбез на форуме, покупает ручной бур ТИСЭ, арматуру и бетон. На участке он намечает места под сваи обычным шнуром. Шаг между сваями обычно 1,5-2 метра. Бурение занимает 20-30 минут на одну точку, если грунт нормальный. Формирование уширения — еще 15-20 минут. Это не быстрый процесс, но он не требует тяжелой техники. Весь инструмент помещается в багажник легковушки.
Что критически важно знать начинающему: сваи ТИСЭ не любят, когда их оставляют незалитыми на ночь. Скважина открыта, а грунт постоянно немного обваливается. Если пошел дождь, стенки размокают, и качество сцепления бетона с грунтом падает. Поэтому правильная организация работ — пробурил, сформировал, сразу армировал и залил. И так по циклу. Кстати, если работы ведутся зимой, нужно использовать противоморозные добавки в бетон и обязательно прогревать арматуру, иначе лед на металле разрушит сцепление.
Главная мысль, которую нужно вынести из этой статьи: уширение в свае — это не прихоть и не маркетинговый ход. Это инженерное решение, продиктованное законами физики. Сила морозного пучения может достигать десятков тонн на квадратный метр. Обычная свая стоит в земле только на честном слове и трении. Свая с пятой сопротивляется выдергиванию осознанно, используя вес дома и прочность грунта под пятой. Разобрать железобетонную опору формируемую в грунте с расширенной пятой 600 мм невозможно без специальной техники — настолько она надежна.
Если подходить к строительству фундамента по методике ТИСЭ осознанно, не халтурить на этапе бурения и не экономить на бетоне, такой фундамент простоит 50-70 лет без каких-либо проблем. Никакая винтовая свая, закрученная вручную, не даст такой устойчивости и такого спокойствия за свой дом, особенно на капризных глинистых почвах. Это стоит и времени, и небольших, адекватных денег, которые пойдут на качественный материал.
Таблица: Основные параметры и технические характеристики буронабивной сваи с уширением ТИСЭ
В таблице ниже приведены ключевые геометрические параметры, технические характеристики, требования к материалам и рекомендации по строительству свайного фундамента по технологии ТИСЭ. Все данные строго соответствуют информации, представленной в статье.
| Параметр / Характеристика | Значение / Описание | Дополнительная информация (из текста) |
|---|---|---|
| Диаметр уширения (пяты) | 500-600 мм | Главный геометрический параметр. Обычно 600 мм, используется для надежного якорения. |
| Диаметр ствола сваи | 250-300 мм | Узкая, цилиндрическая часть, проходящая сквозь пучинистый грунт. |
| Глубина бурения | 1,5 — 2,5 метра | В среднем, достаточно для прохождения зоны промерзания в средней полосе. |
| Несущая способность одной сваи (с уширением 600 мм) | 5 — 10 тонн | Зависит от плотности грунта (песок/супесь — ближе к 5 т, плотная глина — до 10 т). |
| Марка бетона (класс) | Не ниже М300 (В22,5) | Использование тощего бетона снижает срок службы до 5-7 лет. |
| Армирование ствола | Пространственный каркас из 4 прутков арматуры диаметром 10-12 мм | Используется арматура класса А400. Арматура необходима на разрыв для сопротивления пучению. |
| Защитный слой бетона для арматуры | Равное расстояние от каркаса до стенок скважины | Фиксируется пластиковыми фиксаторами или кусками кирпича для предотвращения коррозии. |
| Шаг между сваями | 1,5 — 2 метра | Рекомендуемое расстояние для обычного застройщика. |
| Части сваи ТИСЭ | Оголовок, ствол, уширение (пята) | Оголовок для связи с ростверком, ствол — связующее звено, пята — для якорения. |
| Тип ростверка | Висячий (с вентиляционным зазором) | Ростверк не касается земли, чтобы грунт при пучении проходил под балкой. |
| Рекомендуемый срок службы фундамента | 50-70 лет | При условии соблюдения технологии и использования качественных материалов. |
| Основная функция уширения (пяты) | Защита от морозного пучения | Пята упирается в плотный незамерзший грунт, не давая силам пучения вытолкнуть сваю. |
| Время бурения одной точки (нормальный грунт) | 20-30 минут | Формирование уширения занимает еще 15-20 минут. |
Частые вопросы по теме (FAQ)
Чем свая ТИСЭ отличается от обычной буронабивной сваи и зачем нужно уширение?
Главное отличие — наличие полусферической пяты (уширения) в нижней части ствола диаметром 500-600 мм. Обычная свая держится в грунте за счет трения боковых стенок. При морозном пучении грунт цепляется за гладкий ствол и выталкивает опору вверх. Уширение работает как якорь: массивная пята упирается в плотный незамерзший грунт и препятствует выдергиванию сваи силами пучения. Фактически, это железобетонная опора с расширенной пятой 600 мм, которую невозможно вырвать без спецтехники.
Какая несущая способность одной сваи ТИСЭ и для каких домов ее хватает?
Стандартная несущая способность одной сваи ТИСЭ с уширением 600 мм составляет от 5 до 10 тонн в зависимости от плотности грунта (песок или супесь — ближе к нижней границе, плотная глина — к верхней). Этого с запасом хватает для каркасного дома, двухэтажного дома из газобетона или бревенчатой бани. Для тяжелых кирпичных коттеджей такие сваи обычно не применяют, либо делают очень частый шаг.
Какой бетон и арматура нужны для сваи ТИСЭ, и как контролировать качество?
Бетон используется марки не ниже М300. Ствол армируется пространственным каркасом из четырех прутков арматуры диаметром 10-12 мм класса А400 — она работает на разрыв, чтобы свая не лопнула под нагрузкой. Арматурный каркас нужно жестко зафиксировать в центре скважины пластиковыми фиксаторами (или обломками кирпича) для создания равномерного защитного слоя бетона. Перед заливкой обязательно удалить со дна осыпавшийся грунт. Заливка должна быть непрерывной, бетон нужно вибрировать глубинным вибратором. Экономия на марке бетона снижает срок службы до 5-7 лет.
На какую глубину нужно бурить скважину под сваю ТИСЭ?
В среднем глубина бурения составляет от 1,5 до 2,5 метров. Этого достаточно, чтобы пройти зону промерзания в большинстве регионов средней полосы. На практике бурение ведут до тех пор, пока грунт не начнет насыщаться влагой или не пойдет плотная глина — свая должна опираться на несущий слой, расположенный ниже глубины промерзания.
Какие самые частые ошибки при строительстве фундамента ТИСЭ?
Самая распространенная ошибка — неполное формирование уширения (не доделать пяту). Если уширение меньше проектного, это превращает сваю в обычную и на 90% лишает защиты от пучения. Вторая ошибка — отсутствие вентиляционного зазора под ростверком (ростверк плотно лежит на земле). Весной грунт оттает, осядет, и балка ростверка повиснет в воздухе. Третья — экономия на бетоне (использование тощих смесей) и отказ от вибрирования, что делает опору пористой и недолговечной. Также нельзя оставлять пробуренную скважину незалитой на ночь — стенки обвалятся, а дождь размочит грунт.
