Датчик движения PIR пассивный инфракрасный

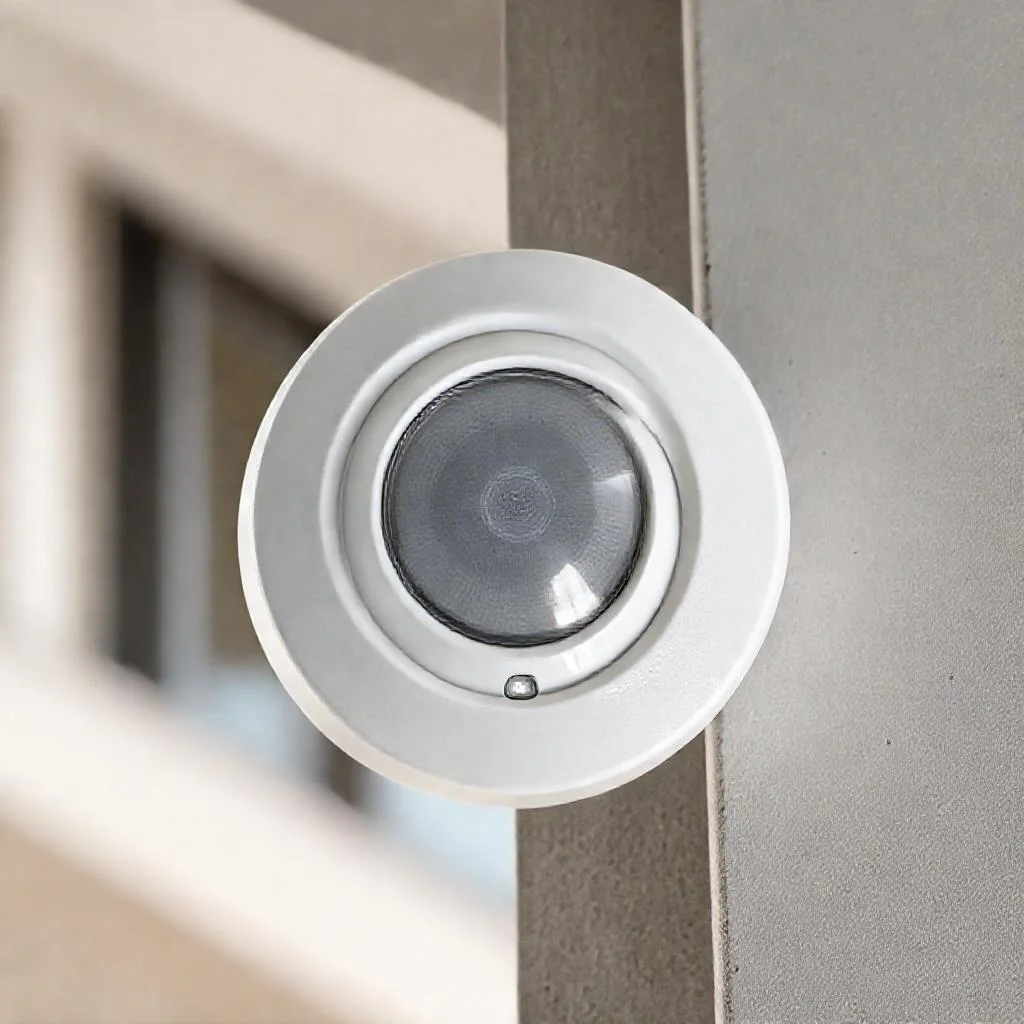

Датчик движения PIR (пассивный инфракрасный) — это устройство, которое реагирует на тепло. Человек или животное излучают инфракрасное тепло, и сенсор фиксирует изменение теплового излучения человека в зонах видимости линзы Френеля для управления освещением. Проще говоря, датчик видит «тепловую тень» и включает свет, когда кто-то проходит мимо.

Внутри датчика стоит пироэлектрический элемент. Он разделён на две половины. Пока в комнате тихо и пусто, обе половины получают одинаковое количество тепла. Как только человек движется, одна половина нагревается сильнее другой. Возникает разница напряжений. Эта разница превращается в сигнал, который замыкает цепь освещения. Датчик работает пассивно — он сам ничего не излучает, а только слушает тепловой фон.

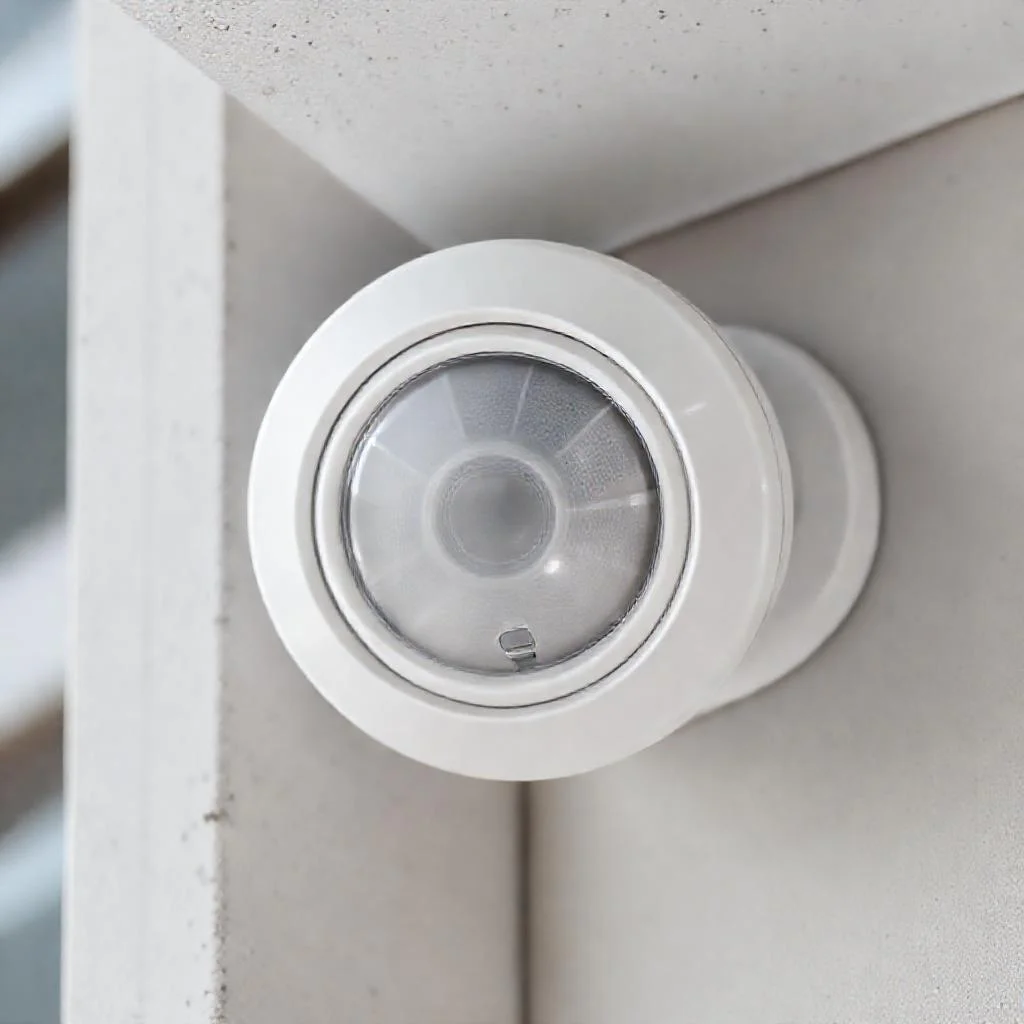

Линза Френеля стоит перед сенсором. Она похожа на ребристый пластиковый глаз. Её задача — разбить пространство на чёткие зоны видимости. Человек пересекает эти зоны, и сенсор чётко фиксирует изменение теплового излучения человека. Если бы линзы не было, датчик видел бы только сплошное тепло и не мог бы заметить движение. Именно линза делает датчик точным и не даёт ему срабатывать на медленное остывание батареи или стену за окном.

Датчик PIR не видит сквозь стены. Тепло не проникает через кирпич или бетон. Поэтому датчик можно ставить в каждой комнате отдельно. Он не реагирует на кошек и собак мелких пород, если они весят меньше пары килограммов — тепла от них слишком мало, чтобы разница на двух половинках сенсора стала заметной. Но крупная собака или ребёнок уже зажгут свет.

Монтаж датчика PIR — дело простое, но есть три жёстких правила. Первое: датчик нельзя направлять на окно или дверь. Сквозняк и солнце нагревают линзу быстрее, чем человек. Освещение будет включаться от проезжающей машины или порыва ветра. Второе: датчик вешают на высоте от 2 до 2,5 метра. Если повесить выше, он будет видеть только макушки, а не движение рук или ног. Если ниже — будет срабатывать на домашних животных и терять зону обзора из-за мебели.

Третье правило касается зоны мёртвой зоны прямо под датчиком. Она есть у любого PIR. Человек, проходящий прямо под ним, может остаться незамеченным. Поэтому датчик ставят так, чтобы основной поток людей шёл поперёк его луча, а не строго в центр. Для коридора лучше выбирать датчик с углом обзора 180 градусов, а для угла комнаты — 90 или 120 градусов.

В строительных нормативах (СНиП 23-05-95 и СП 52.13330.2016) нет прямого требования ставить датчики движения. Но там чётко сказано: освещение должно включаться автоматически, если в помещении люди находятся не постоянно. Это касается подъездов, коридоров, кладовок и технических этажей. Фактически, датчик PIR — это самый дешёвый и надёжный способ выполнить это требование. Для лестничных клеток нормативы рекомендуют датчик с выдержкой времени от 30 секунд до 3 минут, чтобы свет не гас, пока человек спускается с этажа на этаж.

Для жилых домов датчик PIR чаще всего ставят во входную зону, коридор или санузел. В ванной нужно быть аккуратным: пар от горячей воды может быть похож на тепловое движение сенсора фиксирующего изменение теплового излучения человека. Чтобы ложных срабатываний не было, выбирают датчик с регулировкой чувствительности (потенциометром). Его настраивают так, чтобы включение происходило только на резкое движение, а не на медленно плывущее облако пара.

Ложные срабатывания — главная проблема PIR. Они бывают из-за трёх причин. Первая — насекомые, заползающие внутрь корпуса. Муравей, ползущий по пироэлементу, создаёт такую же разницу температур, как и рука человека. Решение: ставить датчики с герметичным кожухом и силиконовыми прокладками. Вторая причина — кондиционер или обогреватель. Поток горячего или холодного воздуха вызывает плавание теплового фона. Сенсор начинает хаотично щёлкать. Тут помогает только изменение места установки — датчик ставят подальше от вентиляционных решёток.

Третья причина — скачки напряжения в сети. Дешёвые датчики без фильтра питания сходят с ума при включении мощного холодильника или стиральной машины. Решение: покупать модели с защитой от помех или ставить отдельный стабилизатор на группу освещения. Это редкость, но в домах со старой проводкой такое случается чаще, чем кажется.

Линзу Френеля нельзя протирать абразивными средствами или спиртом. Она быстро мутнеет. Чистить её нужно сухой мягкой тряпкой без ворса. Раз в полгода снимать корпус и продувать от пыли. Если линза запотела изнутри — значит, нарушена герметизация корпуса. Влага внутри убивает электрохимию сенсора за пару месяцев. Такой датчик проще заменить, чем чинить.

Есть датчики PIR с защитой от животных. Они имеют двойной порог срабатывания. Сенсор измеряет не только разницу тепла, но и массу объекта. Если тепловая тень слишком маленькая или медленная — датчик её игнорирует. Это полезно для домов с кошками, но не спасёт от крупных собак. Для больших псов придётся либо ставить датчик в недоступное для них место, либо покупать уличный вариант с регулировкой дальности.

Провода у датчика PIR стандартные. Три жилы: фаза входящая (L), ноль (N) и управляющий выход (OUT). Если перепутать фазу и выход — датчик просто не будет выключать свет, останется гореть постоянно. Если забыть подключить ноль — датчик не включится вообще. Для коридоров и лестниц часто ставят датчик в паре с выключателем. Тогда можно вручную погасить свет, если он зажёгся от случайного шороха, или включить принудительно, когда датчик не видит человека из-за двери.

Срок службы датчика PIR напрямую зависит от количества срабатываний. Обычные модели рассчитаны на 50–100 тысяч включений. Если датчик стоит в проходной зоне и срабатывает по 50 раз в день, его хватит лет на пять-семь. После этого пироэлемент теряет чувствительность, линза мутнеет от ультрафиолета, и датчик начинает работать через раз. Дешевле купить новый, чем менять компоненты.

На улице датчик PIR работает хуже. Перепады температуры — главная проблема. Зимой, когда на улице минус двадцать, а человек идёт из тёплого подъезда, тепловой контраст огромен. Датчик может срабатывать на прохожих за сотню метров. Летом в жару, когда асфальт нагрет до сорока градусов, человек с температурой тела тридцать шесть почти не виден на фоне горячего камня. Уличные датчики решают это двумя способами: устанавливают двойной порог чувствительности или ставят экран, который отсекает лишнее тепло от земли. Но идеальной работы на улице от PIR ждать не стоит.

Лучший вариант для входа в дом — комбинированный датчик PIR + фотореле. Днём датчик не будет включать свет, даже если кто-то пройдёт, а ночью всё сработает как надо. Такие модели стоят ненамного дороже обычных, но экономят электричество и нервы.

Вывод простой: пассивный инфракрасный датчик — это глаза автоматического освещения. Он плохо видит в жару, не любит сквозняки и боится насекомых. Но при правильной установке экономит до 70% электроэнергии в подъездах и коридорах. Это самый надёжный и дешёвый способ сделать дом чуточку умнее без сложной электроники и программирования.
