В современном строительстве, особенно при монтаже «умного дома», защита от потопа вышла на первый план. Никто не застрахован от лопнувшего шланга стиральной машины, прорыва радиатора или размороженной системы отопления. Обычная тряпка или ведро здесь не помогут. На помощь приходит автоматика, а самый распространенный её элемент — датчик протечки воды электродного типа.
Многие путают его со сложным лабораторным прибором. На деле это простое, но гениальное устройство. Оно напоминает «сторожевого пса», который постоянно сидит и ждет, когда на пол упадет влага. Именно этот тип датчиков используется в 90% современных систем защиты от протечек, потому что он дешев, надежен и не имеет движущихся частей. Важно понимать, как он работает, чтобы правильно выбрать место для установки и не получить ложных срабатываний.
Внутреннее устройство: что внутри пластиковой коробки

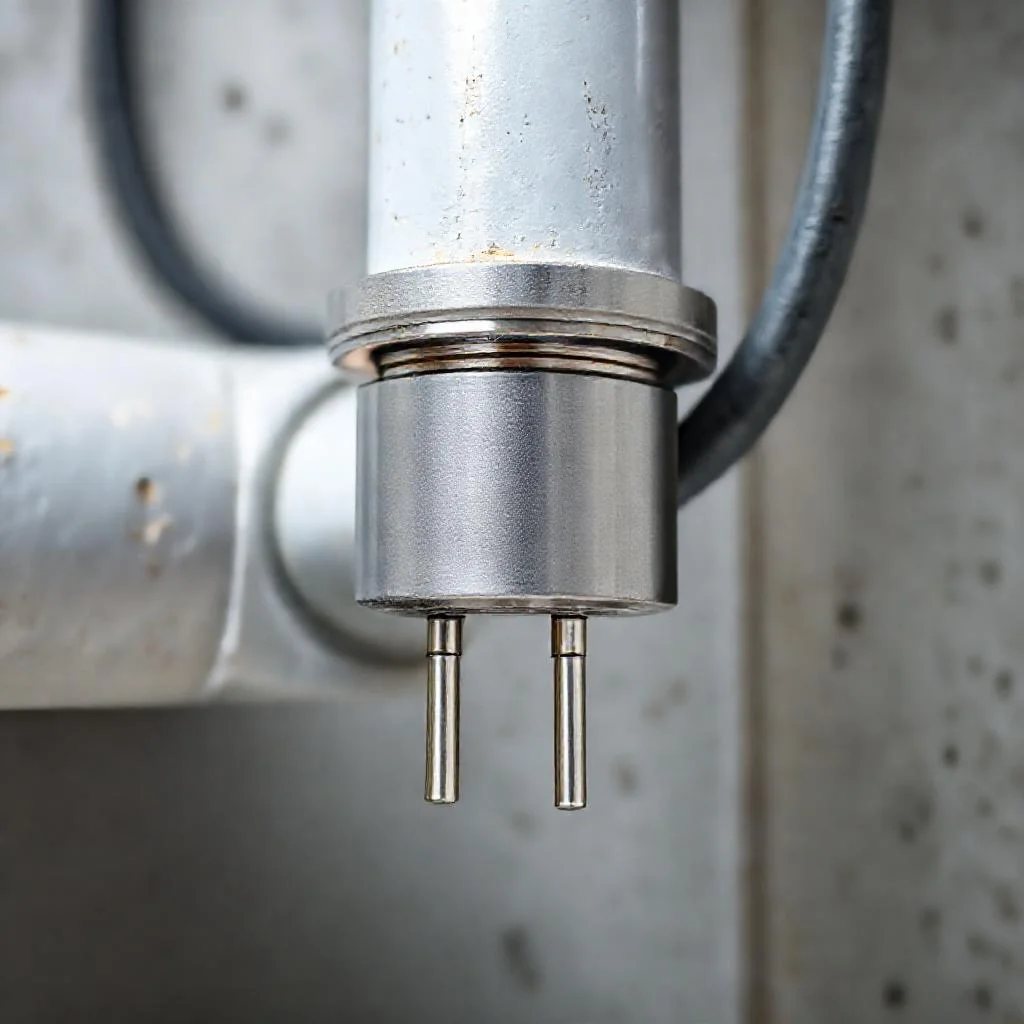

Электродный датчик протечки конструктивно очень прост. Если снять с него крышку, то взгляду откроется печатная плата размером с монету. На ней нет сложных микросхем или конденсаторов. Главный элемент — это два металлических контакта (электрода). Они выведены наружу через отверстия в корпусе. Именно эти два оголенных проводка и являются «глазами» датчика.
В нормальном, сухом состоянии между этими контактами происходит разрыв электрической цепи. Ток не течет. Датчик «спит» и потребляет минимальное количество энергии (часто это доли миллиампера). Вся электроника внутри нужна только для того, чтобы фильтровать помехи и преобразовывать сигнал для контроллера. Никаких химических реакций, как в батарейке, внутри не происходит.
Корпус датчика всегда делают из пластика. Это важно: пластик — диэлектрик, он не проводит ток. Самые качественные модели имеют степень защиты IP67 или IP68. Это значит, что корпус герметичен, и даже если датчик окажется полностью под водой, внутрь ничего не попадет. Провод от датчика идет либо прямо к блоку управления, либо к специальному шлейфу — это зависит от производителя системы «антипотоп».
Принцип работы: падение сопротивления и замыкание водой
Как только на пол проливается вода, она попадает на два контакта. Вода — это электролит. Даже дистиллированная вода со временем насыщается солями и минералами из воздуха и пыли, но в водопроводной воде солей очень много. Она проводник. В тот момент, когда жидкость смыкает два металлических штырька, цепь замыкается.
Электроника датчика мгновенно фиксирует резкое падение сопротивления между электродами. В сухом состоянии сопротивление бесконечно велико (мегаомы). Как только вода создает мостик, сопротивление падает до ничтожных величин (килоомы и даже омы). Этот скачок и есть сигнал тревоги. Датчик не измеряет количество воды или ее температуру. Ему достаточно всего одной капли, замкнувшей контакты.
Именно этот принцип — контактная пара, реагирующая на падение сопротивления при замыкании водой, — передает сигнал на закрытие шаровых кранов. Когда контроллер системы получает импульс от датчика, он подает напряжение на привод крана. Электромотор за несколько секунд перекрывает трубу. Жизненно важно, что датчик срабатывает мгновенно, а не ждет, пока натечет лужа.
Нормативы и требования: как и где ставить (СНиП 2.04.01-85)
Строительные нормы не предписывают устанавливать датчики протечки в каждой квартире — это право владельца. Однако существуют четкие правила монтажа, которые диктуют производители. Согласно СП (Свод Правил) по внутреннему водопроводу и канализации, запорная арматура должна быть доступна для обслуживания. Это касается и электроприводов кранов.
Датчик электродного типа никогда не ставят под шкафом или за плинтусом. Он должен лежать на полу открыто. Контакты должны касаться напольного покрытия. Если датчик ставится возле унитаза или ванны, его размещают с таким расчетом, чтобы вода с пола стекала именно на него. Уклон пола в санузлах (согласно СНиП 3.04.01-87) должен вести к трапу. Датчик ставят в самой низкой точке помещения или рядом с источником риска.
В местах, где возможна полная заливка (например, в подвале частного дома или в прачечной), датчики дублируют. Один ставят на минимальной высоте 2-3 мм от пола, чтобы он сработал от тонкого слоя воды. Второй — на случай, если первый выйдет из строя.
Реальные дефекты и ошибки монтажа: что идет не так
Самая частая поломка — ложное срабатывание. Датчик «видит» воду там, где её нет. Причина проста: на контактах скапливается конденсат или грязь. Например, после уборки пола мокрой тряпкой на контактах остается влажная пыль. Она высыхает, но солевой налет остается. При высокой влажности воздуха этот налет начинает проводить ток. Датчик думает, что начался потоп. Решение — чистить контакты сухой тряпкой или спиртом раз в 3-4 месяца.
Вторая проблема — «залипание» контакта из-за гальванической коррозии. Если при производстве использовали дешевые металлы (обычная сталь без покрытия), то под действием постоянного слабого тока на электродах образуется оксидная пленка. Она мешает контакту с водой, и датчик может не сработать при реальной протечке. Качественные датчики имеют контакты из нержавейки или с золотым напылением — они не окисляются десятилетиями.
Также нельзя укладывать датчик на алюминиевый профиль или токопроводящий плинтус. Если пол металлический, ток может уйти в землю, не замкнув датчик. Система просто не увидит воду. В таких случаях датчик изолируют от пола тонкой пластиковой подложкой.
Сравнение с другими типами: почему электродный выигрывает
Существуют механические датчики (поплавковые) и оптические. Поплавок — это бочонок, который всплывает при наборе воды. Он громоздкий и может заклинить. Оптический датчик (на основе отражения инфракрасного света) точнее, но боится мыльной пленки. Если в воде много пены или жира, луч преломляется неправильно, и датчик «ослепнет».
Электродный аналог лишен этих недостатков. Он работает в любой жидкости: в чистой воде, в грязной технической, в растворе моющего средства. Ему не нужна оптика или механика. Его невозможно заклинить. Единственный минус — он может ошибиться из-за конденсата (о чем сказано выше), но это решается правильным монтажом. Для бытового строительства (квартиры и дома) — это лучший вариант по соотношению цена-надежность.
Пошаговая инструкция: выбор и установка датчика
Перед покупкой нужно проверить совместимость с контроллером (мозгом системы). Самые популярные стандарты: системы «Гидролок», «Аквасторож» и «Неptun». У них разное напряжение питания датчиков (5В, 12В или переменный ток). Нельзя подключать датчик на 5В в 12-вольтовую систему — он сгорит.
Монтаж прост. Датчик кладут на пол контактами вниз. Не нужно его приклеивать намертво. Лучше зафиксировать двусторонним скотчем, чтобы в случае ложной тревоги его было легко отодрать и протереть. Провод прокладывают вдоль плинтуса, чтобы о него не спотыкаться. Если провод мешает, его можно спрятать в кабель-канал (гофру).
Оптимальное количество датчиков для стандартной квартиры — 2-3 штуки. Первый — под стиральной машиной. Второй — под мойкой на кухне (самое частое место протечки сифона). Третий — в туалете возле унитаза или под ванной. Если в доме есть «теплый пол» с водяным контуром, датчик ставят в коллекторном шкафу, так как протечка там — дело нескольких секунд.
Каждый год рекомендуется проверять датчик. Проще всего смочить палец слюной и коснуться обоих электродов. Если система исправна, краны должны закрыться. Это безопасно, так как напряжение на контактах ничтожно мало и не опасно для человека.
Итог и ключевое правило
Электродный датчик протечки — это простой «проводник» между водой и автоматикой. Он не боится протечек, но боится грязи на контактах. Чтобы система «антипотоп» работала без сбоев пятнадцать лет, нужно лишь следить за чистотой пола в месте установки датчика и не класть на него мокрые коврики. Помните: когда на контакты попадает вода, сопротивление между ними падает, и датчик мгновенно замыкает цепь, запуская алгоритм защиты.
В мире строительства, где каждый сантиметр и каждая секунда на счету, это устройство спасает от катастрофы толщиной в каплю. Его электрическое «чутье» на влагу позволяет владельцам спать спокойно, даже если в три часа ночи лопнет гибкая подводка.
Таблица: Ключевые характеристики и особенности электродного датчика протечки воды
В таблице ниже представлены основные технические и эксплуатационные параметры электродного датчика протечки, строго на основе приведенной статьи. Данные включают принцип работы, конструктивные особенности, правила монтажа, типичные неисправности и рекомендации по выбору и установке.
| Параметр / Характеристика | Описание / Значение (из текста) |
|---|---|
| Тип датчика | Электродный (контактная пара) |
| Основной принцип работы | Фиксация резкого падения сопротивления между двумя металлическими контактами (электродами) при замыкании их водой (электролитом). |
| Сопротивление в сухом состоянии | Бесконечно велико (мегаомы) |
| Сопротивление при замыкании водой | Падает до ничтожных величин (килоомы и даже омы) |
| Главные элементы конструкции | Печатная плата размером с монету, два металлических контакта (электрода), пластиковый корпус (диэлектрик). |
| Степень защиты корпуса (качественные модели) | IP67 или IP68 (полная герметичность) |
| Условия срабатывания | Достаточно одной капли воды, замкнувшей контакты. Не измеряет количество или температуру воды. |
| Совместимость с контроллерами (популярные стандарты) | «Гидролок», «Аквасторож», «Неptun». Важно: разное напряжение питания датчиков (5В, 12В или переменный ток). |
| Требования к месту установки | Должен лежать на полу открыто, контактами вниз. Не ставить под шкафом или за плинтусом. В санузлах — в самой низкой точке помещения или рядом с источником риска. |
| Особенности монтажа на токопроводящих полах | При установке на алюминиевый профиль или металлический пол необходима изоляция от пола тонкой пластиковой подложкой (чтобы ток не ушел в землю). |
| Самая частая поломка (ложное срабатывание) | Конденсат или грязь на контактах (солевой налет). Решение — чистка контактов сухой тряпкой или спиртом раз в 3-4 месяца. |
| Вторая проблема (несрабатывание) | «Залипание» контакта из-за гальванической коррозии (при использовании дешевых металлов). Качественные датчики имеют контакты из нержавейки или с золотым напылением. |
| Оптимальное количество для стандартной квартиры | 2-3 штуки |
| Рекомендуемые места установки | 1) Под стиральной машиной. 2) Под мойкой на кухне. 3) В туалете возле унитаза/под ванной. В доме с водяным теплым полом — в коллекторном шкафу. |
| Метод ежегодной проверки (из текста) | Смочить палец слюной и коснуться обоих электродов. При исправной системе краны должны закрыться. |
| Сравнение с другими типами (поплавковыми, оптическими) | Электродный лишен недостатков: не боится загрязнений, пены, жира, не имеет движущихся частей (не может заклинить). Работает в любой жидкости. |
Частые вопросы по теме (FAQ)
Как работает электродный датчик протечки воды?
Принцип работы основан на резком падении электрического сопротивления между двумя металлическими контактами (электродами) при попадании на них воды. В сухом состоянии цепь разомкнута, сопротивление бесконечно велико (мегаомы). Вода, являясь электролитом, замыкает контакты, сопротивление падает до килоом или Ом, и электроника датчика мгновенно фиксирует этот скачок как сигнал тревоги.
Почему возникают ложные срабатывания датчика и как это исправить?
Самая частая причина ложного срабатывания — загрязнение контактов. После уборки пола или при высокой влажности воздуха на электродах остается влажная пыль и солевой налет. Этот налет со временем начинает проводить ток, имитируя протечку. Решение — чистить контакты сухой тряпкой или спиртом раз в 3-4 месяца.
Где и как правильно устанавливать датчик по строительным нормам?
Датчик кладут на пол открыто, контактами вниз, в самой низкой точке помещения или рядом с источником риска. Согласно СНиП 3.04.01-87, уклон пола в санузлах должен вести к трапу, поэтому датчик размещают так, чтобы вода стекала именно на него. Запрещено ставить датчик на токопроводящие поверхности (алюминиевый профиль, металлический пол) — ток может уйти в землю, и система не увидит воду. В таких случаях датчик изолируют тонкой пластиковой подложкой.
Какие типичные дефекты и ошибки монтажа встречаются?
Основные проблемы: ложные срабатывания из-за грязи на контактах, а также «залипание» контактов из-за гальванической коррозии при использовании дешевых металлов без покрытия. Также нельзя подключать датчик, рассчитанный на 5В, в 12-вольтовую систему — он сгорит. Проверьте совместимость с контроллером системы («Гидролок», «Аквасторож», «Neptun»).
Как часто нужно проверять работоспособность датчика?
Рекомендуется проверять датчик ежегодно. Самый простой и безопасный способ — смочить палец слюной и одновременно коснуться обоих электродов. Если система исправна, произойдет замыкание цепи, и шаровые краны должны закрыться. Напряжение на контактах ничтожно мало и не опасно для человека.
