Любой новичок, который сам монтировал вентиляцию или нанимал бригаду, сталкивался с одной и той же проблемой: как проверить, что воздуховоды работают? Можно приложить руку к решётке, но это лишь покажет, есть ли движение воздуха. Достоверно оценить, засасывает ли вытяжка мусор из соседней комнаты, или герметично ли соединены все стыки, помогает обычный театральный дым. Прибор, который его создаёт, называется дымогенератор. Это устройство генерирует плотный, видимый поток пара.
В строительстве, и особенно в монтаже вентиляции, дымогенератор выполняет роль детектора лжи. Он немедленно показывает любую слабость системы. Если в воздуховоде есть щель — дым немедленно вырвется наружу тонкой струйкой. Если вытяжка в санузле слабая — дым будет стоять на месте или уходить очень неохотно. Это гораздо точнее, чем пытаться угадать направление потока с помощью зажигалки или бумажной полоски. Строительные нормы и правила (СП, ГОСТ) напрямую предписывают проверку вентиляции инструментальными методами, и дымогенерация — один из самых наглядных и простых способов для предварительной оценки.
Чтобы понять, как работает дымогенератор, достаточно вспомнить обычный электрический чайник. Если в чайнике кончилась вода, он продолжает греть сухое дно. Этот же принцип — нагрев без воды — используется в устройстве. Внутри корпуса дымогенератора находится нагревательный элемент (ТЭН) и специальная ёмкость, куда заливается специальная дымогенерирующая жидкость. Жидкость не кипит как вода. При нагреве она превращается в густой, тяжёлый туман. Этот туман не горячий (примерно 40–50 градусов), он не опасен для человека и не оставляет липкого налёта. В бытовых моделях жидкость обычно состоит из смеси глицерина, пропиленгликоля и воды. Именно эти компоненты дают тот самый белый, плотный поток, который тяжелее воздуха.
Почему тяжелее воздуха? Это критично для проверки вентиляции. Дым от сигареты или от папиросы лёгкий, он сразу улетает вверх и рассеивается. Плотный дым из генератора стелется по полу, заполняет все углы и медленно движется. Он буквально «чувствует» направление сквозняка. Если в помещении есть вытяжка, генератор ставят на пол, включают. Через несколько секунд облако дыма начинает двигаться к вентиляционному отверстию. По скорости движения этого облака можно оценить, насколько хорошо работает вытяжка. Если облако стоит на месте или колышется бесцельно — тяги почти нет. Это первый признак того, что канал забит или обратный клапан заклинил.
Такой тест можно провести самостоятельно перед началом ремонта. Например, в новой квартире или в доме после перепланировки. Строительная пыль и мелкий мусор часто забивают вентканалы. Дымогенератор сразу покажет, есть ли засор. Если дым выходит из решётки наружу, а не засасывается внутрь — это стопроцентный сигнал бедствия. Такое случается при отсутствии приточного воздуха, когда окна герметично закрыты пластиковыми стеклопакетами. Вентиляция без притока не работает. Дым в этом случае просто выдавится обратно в комнату из-за разницы температур. Это наглядно демонстрирует важность приточных клапанов или микропроветривания.
Теперь о нормативах. Есть конкретные цифры, по которым оценивают эффективность. Согласно СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха», кратность воздухообмена для жилых комнат должна составлять не менее однократного объёма в час. Для кухни с электроплитой — 60 м³/ч, для кухни с газовой плитой — 90 м³/ч, для ванной — 25 м³/ч, для туалета — 25 м³/ч. Дымогенератор, конечно, не измерит точный объём в кубометрах. Но он даёт качественную картину — есть тяга или нет, куда она направлена и где есть утечки.

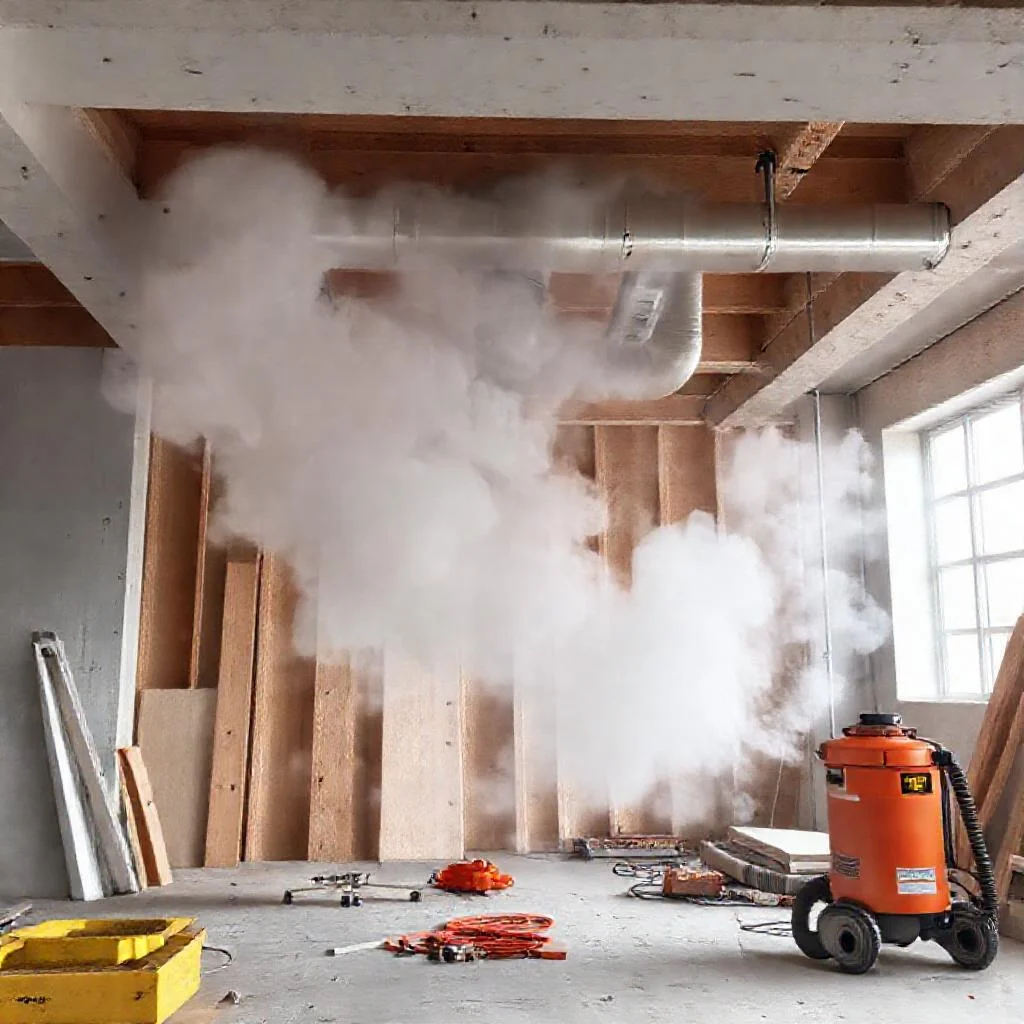

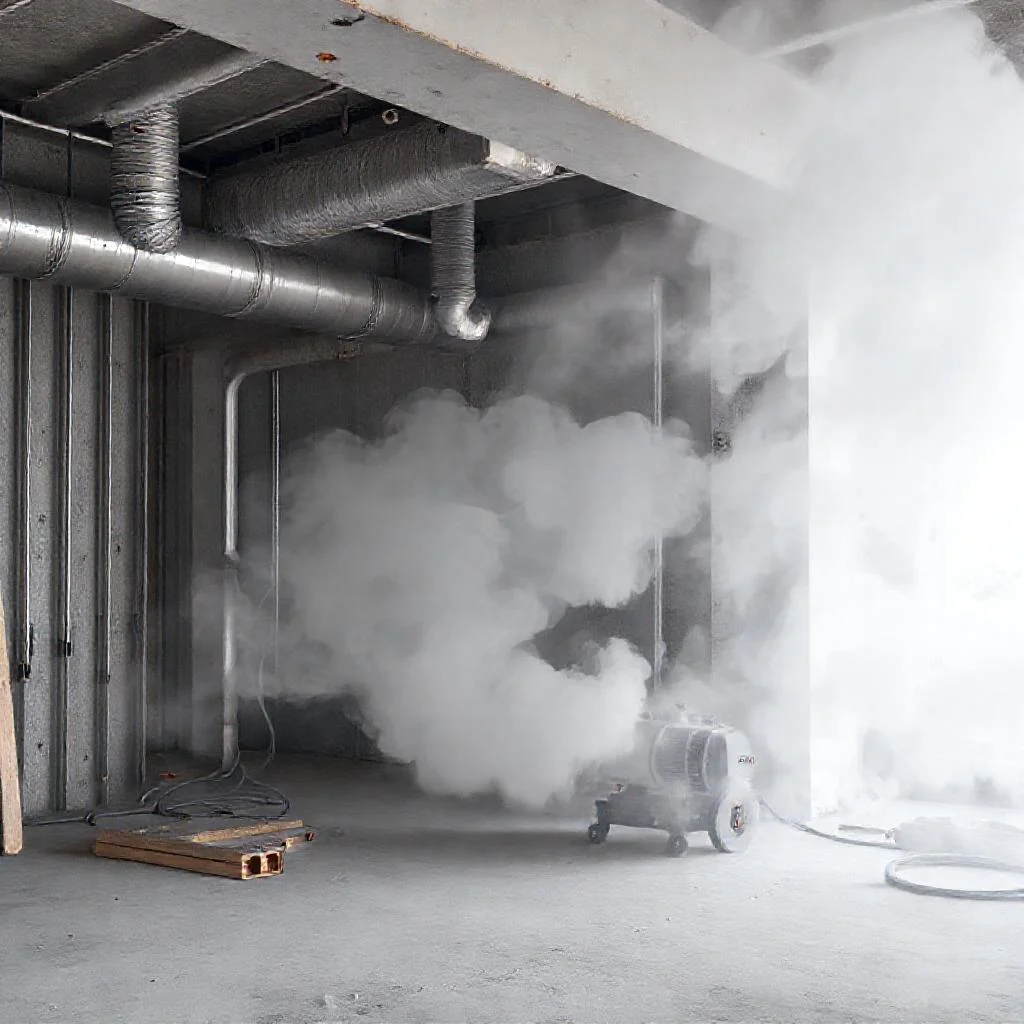

Для проверки герметичности стыков воздуховодов из оцинкованной стали дым — незаменимый помощник. Обычная практика на стройке: вентиляцию собирают из прямых участков и фасонных частей (отводы, тройники). Места стыков уплотняют алюминиевым скотчем или герметиком. Если допущена ошибка — стык не дотянут, скотч отклеился — дымогенератор укажет на это мгновенно. Достаточно пустить дым внутрь канала перед последним поворотом к вытяжке. Давление внутри воздуховода заставляет дым искать малейшие лазейки. Из плохого стыка он вырывается тонкой струйкой, которая видна невооружённым глазом. Так можно найти дефект, который потом приведёт к потере производительности вентилятора и к появлению грязи в швах.
Устройство дымогенератора очень простое и надёжное. Он состоит из корпуса (чаще всего металлический цилиндр), нагревательного элемента, резервуара для жидкости и системы управления. Внутри стоит термостат, который поддерживает температуру, чтобы жидкость не перегрелась выше нормы. Есть модели с помпой, которая помогает выталкивать дым под небольшим давлением. Это полезно для проверки длинных каналов. Для обычной бытовой проверки достаточно простой модели без помпы. На выходе из устройства стоит сопло, к которому можно присоединить гибкий шланг или насадку. Это позволяет подавать дым в сложнодоступные места: в технические шахты, за подвесные потолки, в каналы кухонной вытяжки.
Принцип работы схож с тем, как работает увлажнитель воздуха, но с точностью наоборот. Увлажнитель создаёт холодный пар. Дымогенератор создаёт горячий туман, который остывает в воздухе и становится видимым. Когда струя дыма выходит из сопла, она сначала горячая и прозрачная, но через 10–20 сантиметров она смешивается с комнатным воздухом, охлаждается и превращается в плотное белое облако. Именно это облако и используют для тестов. Важно помнить, что многие дешёвые модели требуют заправки специальной жидкостью. Использовать воду, масло или ароматические смеси нельзя — это сломает нагреватель и может привести к пожару. Строительные нормы безопасности (Правила противопожарного режима) запрещают использовать открытый огонь для проверки вентиляции. Дымогенератор — полностью электрический прибор, поэтому он разрешён и безопасен при условии исправной проводки и заземления.
В реальной стройке часто используют дымогенератор вместе с анемометром. Анемометр — это прибор с крыльчаткой, который замеряет скорость воздуха. Замеры делают в несколько этапов. Сначала анемометром определяют скорость в вытяжной решётке. Потом включают дымогенератор и смотрят, как дым распределяется по всем комнатам. Если в одной комнате тяга есть, а в другой её нет, хотя двери открыты, значит, нарушена балансировка системы. Наилучшая практика — делать дымовой тест до того, как стены будут зашиты гипсокартоном. После монтажа коробов и воздуховодов нужно обязательно позвать прораба и провести проверку. Если стыки уже зашиты и оштукатурены, найти протечку воздуха будет практически невозможно. Придётся разрушать отделку.
Есть ещё один важный момент, касающийся нормативов. В СНиП 41-01-2003 (актуализированная версия) сказано, что воздуховоды должны быть герметичными. Класс герметичности зависит от давления в системе. Для бытовых систем низкого давления (до 900 Па) допускаются небольшие утечки, но они не должны влиять на общую производительность. Дымогенератор покажет даже очень маленькую утечку. Опытный монтажник знает: если из стыка выходит хотя бы тонкая нитка дыма, это уже брак. Со временем этот дефект будет только увеличиваться из-за вибраций вентилятора. Именно поэтому дымовый тест часто включают в акты освидетельствования скрытых работ. Строительный контроль требует документального подтверждения, что вентиляция смонтирована правильно.
Дымогенератор бывает разных размеров. Для маленькой квартиры хватает компактного переносного варианта размером с бутылку. Для большого коттеджа или офиса используют профессиональные устройства с большим расходом жидкости (до 300 м³/ч). В любом случае принцип один и тот же. Подготовка к тесту простая: нужно закрыть окна и двери, чтобы не было сквозняка. Сквозняк исказит картину. Потом прибор заправляют жидкостью, включают и ждут 2–3 минуты, пока он прогреется. После прогрева идёт плотная белая струя. Направляют её на вентиляционную решётку или вводят в воздуховод через технологическое отверстие. Если дым втягивается внутрь — вентиляция работает. Если дым отбрасывается назад или выходит из соседних отверстий — есть проблема.
Особенно нагляден тест для кухонных вытяжек. Кухонная вытяжка — это локальный отсос. Её задача — захватывать пар и запах от плиты. Если вытяжка подключена к общему вентканалу, дымогенератор ставят прямо на конфорку. Включают вытяжку на максимальную скорость. Дым должен полностью исчезать в зонте, не рассеиваясь по всей кухне. Если дым уходит частично или обходит вытяжку — это значит, что либо мощность вытяжки недостаточна, либо неправильно подобран диаметр воздуховода. Строительная практика показывает, что часто воздуховод для кухонной вытяжки делают диаметром 100 мм, а нужно 125 или 150 мм. Заужение диаметра резко снижает тягу и увеличивает шум. Дымовой тест мгновенно проявит эту ошибку.
Подводя итог: дымогенератор — это простейший инструмент, который экономит время и деньги. Ни один самый точный расчёт в проекте не заменит реальной проверки. Дым от прибора нагляден, безопасен и информативен. Он показывает слабые места вентиляции, которые невозможно увидеть глазом. Это незаменимый прибор для приёмочного контроля при строительстве и ремонте. Знание его устройства и правил работы позволяет любому владельцу дома или квартиры самостоятельно убедиться в качестве монтажа вентиляционной системы. Стоимость такого теста минимальна, а польза колоссальная, особенно учитывая, что от работы вентиляции зависит здоровье жильцов и долговечность отделки квартиры.
Таблица: Ключевые параметры и нормативы проверки вентиляции дымогенератором
В данной таблице приведены основные нормативные показатели воздухообмена для различных помещений, технические характеристики работы дымогенератора и критерии оценки герметичности воздуховодов, описанные в тексте статьи. Все цифры строго соответствуют тексту.
| Параметр / Помещение | Нормативное значение / Описание | Примечание / Стандарт |
|---|---|---|
| Кратность воздухообмена для жилых комнат | Не менее однократного объёма в час | СП 60.13330.2020 |
| Кухня с электроплитой | 60 м³/ч | СП 60.13330.2020 |
| Кухня с газовой плитой | 90 м³/ч | СП 60.13330.2020 |
| Ванная комната | 25 м³/ч | СП 60.13330.2020 |
| Туалет | 25 м³/ч | СП 60.13330.2020 |
| Температура дыма на выходе | 40–50 градусов Цельсия | Техническая характеристика дымогенератора |
| Состав дымогенерирующей жидкости (бытовые модели) | Смесь глицерина, пропиленгликоля и воды | Безопасно для человека, не оставляет липкого налёта |
| Качественная оценка тяги дымом | Дым стелется по полу и движется к вентрешетке | Тяга есть (вытяжка работает) |
| Качественная оценка отсутствия тяги | Облако дыма стоит на месте или «колышется бесцельно» | Тяги почти нет (канал забит или заклинил клапан) |
| Проверка герметичности стыков | Из плохого стыка дым вырывается «тонкой струйкой» | Признак брака (негерметичности) |
| Допустимые утечки (бытовые системы) | Малые утечки допускаются (системы низкого давления до 900 Па) | СНиП 41-01-2003 |
| Производительность профессиональных генераторов | До 300 м³/ч | Для больших коттеджей или офисов |
| Рекомендуемый диаметр воздуховода для кухонной вытяжки | 125 или 150 мм (в тексте указано, что 100 мм часто недостаточно) | Для снижения шума и сохранения тяги |
Частые вопросы по теме (FAQ)
Как с помощью дымогенератора проверить, есть ли засор в вентиляционном канале?
Для проверки засора вентиляционного канала дымогенератор ставят на пол и включают. Плотный дым, который тяжелее воздуха, начинает двигаться к вентиляционному отверстию. Если облако дыма стоит на месте или колышется бесцельно — тяги почти нет, это первый признак того, что канал забит. Если дым выходит из решётки наружу, а не засасывается внутрь, это стопроцентный сигнал засора или отсутствия приточного воздуха.
Почему при проверке вентиляции дымогенератор лучше, чем зажигалка или бумажная полоска?
Дымогенератор позволяет гораздо точнее оценить работу системы. Зажигалка или бумажная полоска лишь показывают наличие движения воздуха. Дымогенератор же создаёт плотный, видимый поток пара, который немедленно показывает любую слабость системы: если в воздуховоде есть щель — дым вырвется наружу тонкой струйкой, если вытяжка слабая — дым будет стоять на месте или уходить неохотно.
Как проверить герметичность стыков воздуховодов из оцинкованной стали с помощью дымогенератора?
Достаточно пустить дым внутрь канала перед последним поворотом к вытяжке. Давление внутри воздуховода заставляет дым искать малейшие лазейки. Из плохого стыка он вырывается тонкой струйкой, которая видна невооружённым глазом. Так можно найти дефект уплотнения (скотч отклеился, герметик нанесён неправильно), который приведёт к потере производительности вентилятора.
Какие нормативы воздухообмена существуют согласно СП и как их проверить дымогенератором?
Согласно СП 60.13330.2020, кратность воздухообмена для жилых комнат должна составлять не менее однократного объёма в час. Для кухни с электроплитой — 60 м³/ч, для кухни с газовой плитой — 90 м³/ч, для ванной и туалета — по 25 м³/ч. Дымогенератор не измерит точный объём в кубометрах, но он даёт качественную картину — есть тяга или нет, куда она направлена и где есть утечки.
Можно ли использовать дымогенератор для проверки кухонной вытяжки?
Да, это особенно наглядно. Дымогенератор ставят прямо на конфорку, включают вытяжку на максимальную скорость. Дым должен полностью исчезать в зонте, не рассеиваясь по всей кухне. Если дым уходит частично или обходит вытяжку — это значит, что либо мощность вытяжки недостаточна, либо неправильно подобран диаметр воздуховода (например, сделан 100 мм, а нужно 125 или 150 мм).
