Фаза газораспределения в вентиляции: как воздух «работает» в доме
Многие считают, что вентиляция — это просто дырка в стене или вытяжка на кухне. На самом деле грамотная система напоминает работу кровеносной системы человека. У нее есть свои «сосуды» (воздуховоды), «сердце» (вентилятор) и строгие правила движения потоков. Разбираться в этом нужно каждому, кто строит дом или делает капитальный ремонт квартиры.
Фаза газораспределения — это этап, на котором решается, как именно воздух будет двигаться по каналам. Ошибки на этом этапе превращают дом в сырой погреб или гулкий короб, где постоянно гуляет сквозняк. Чтобы понять суть, достаточно представить обычный водопровод: если трубу пережать коленом, вода не пойдет. С воздухом та же история.

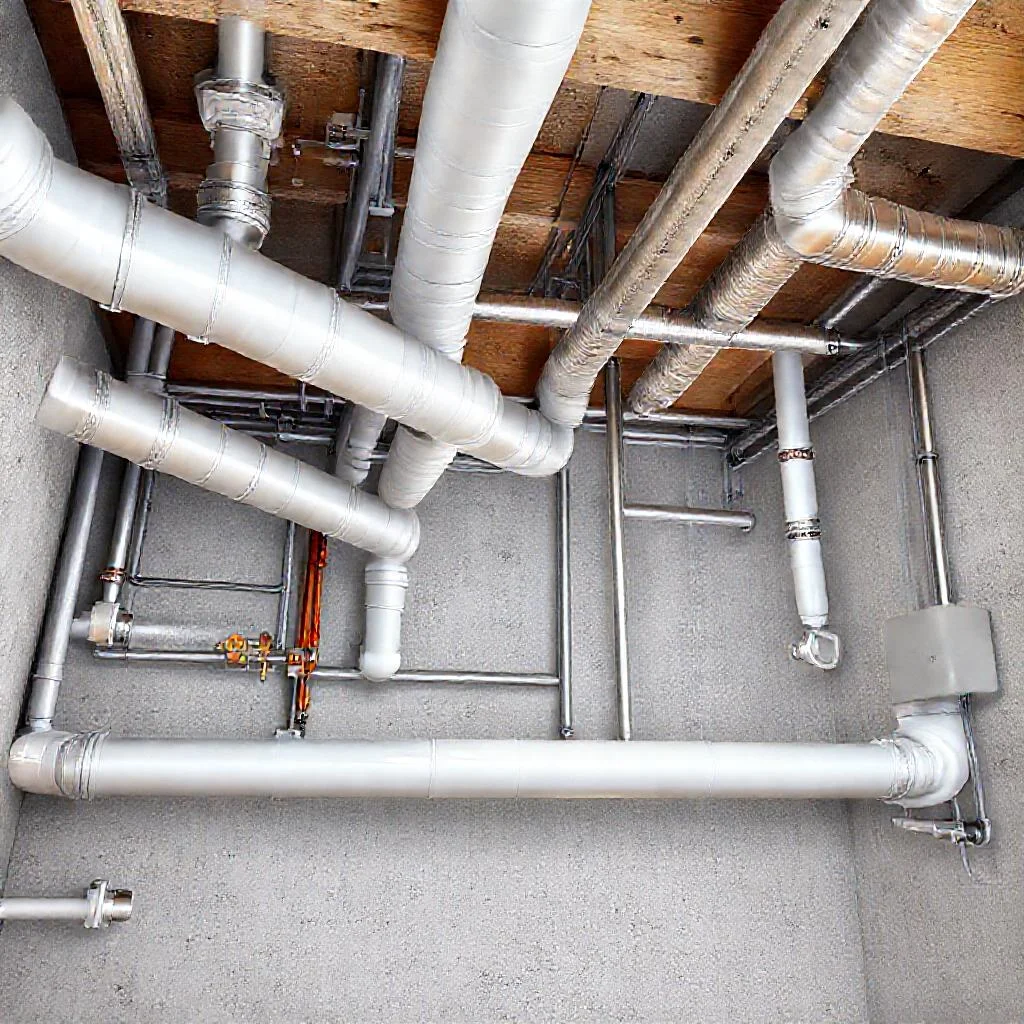

Устройство системы: от забора до выброса
Любая вентиляция работает по простому принципу: свежий воздух забирается с улицы, проходит через фильтр (если повезло), согревается или охлаждается, а затем распределяется по комнатам. Отработанный воздух собирается из кухни, санузла и гардеробной и выбрасывается наружу.
Главные элементы газораспределения — это воздуховоды, решетки, клапаны и диффузоры. Воздуховоды бывают круглые (гибкие или жесткие) и прямоугольные. На практике круглые трубы создают меньше шума и имеют лучшую пропускную способность. Прямоугольные удобнее прятать в потолке за гипсокартоном — они плоские.
Ключевой параметр любого воздуховода — это сечение. Если взять трубу диаметром 100 мм для кухни, где стоит мощная плита, воздуха будет не хватать. Система будет работать с перегрузкой, а запахи останутся в доме. Нормативы для квартир и частных домов прописаны в СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха».
Там, например, указано, что вытяжка из кухни должна обеспечивать расход не менее 60 м³/ч для электрической плиты и 90 м³/ч для газовой. Для ванной — 25 м³/ч, для туалета — 25 м³/ч. Эти цифры — минимальный порог, ниже которого опускаться нельзя.
Чтобы понять, как работает распределение, возьмем бытовой пример. Представьте, что в доме две спальни и общий коридор. Свежий воздух подается в спальни, а вытяжка стоит только в коридоре. Что произойдет? Воздух пойдет по пути наименьшего сопротивления: из той спальни, дверь которой открыта шире или где щель под дверью больше. Вторая комната останется без свежего воздуха. Это явление называется «разбалансировка системы».
Нормативные требования: почему цифры важны
Проектируя вентиляцию, инженеры выполняют аэродинамический расчет сечений каналов и потерь давления. Это скучное на первый взгляд занятие на деле спасает дом от плесени и духоты. Если не учесть сопротивление поворотов, сужений и длины каналов, вентилятор может не продавить воздух до дальней комнаты.
Для жилых домов скорость воздуха в магистральных воздуховодах не должна превышать 3-4 м/с. Если скорость выше — появляется гул, сравнимый с работой пылесоса. Для ответвлений к решеткам скорость снижают до 1,5-2 м/с. Это правило регулируется СП 7.13130.2021, который отвечает за пожарную безопасность систем вентиляции.
Важный нюанс: клапаны на приточных и вытяжных каналах должны быть с ручной или автоматической регулировкой. Без них невозможно настроить систему на разные режимы. Зимой, например, приток нужно прикрывать, чтобы не замерзнуть, а летом открывать полностью.
Если говорить о частных домах, то там часто допускают грубую ошибку: ставят один мощный вентилятор на вытяжку и надеются, что воздух сам засосется через щели. В реальности дом становится герметичным (особенно после установки пластиковых окон). Без организованного притока вытяжка работает вхолостую или, хуже того, опрокидывает тягу — начинает сосать воздух из соседнего дымохода или канализации.
Нормативы требуют организованного притока. Это может быть приточный клапан в стене, бризер или центральная приточная установка. Согласно СанПиН 1.2.3685-21, воздухообмен в жилой комнате должен быть не менее 30 м³/ч на человека при условии, что площадь на одного жильца больше 20 м². Если площадь меньше, норму считают по кратности: 0,35 объема комнаты в час, но не менее 30 м³/ч.

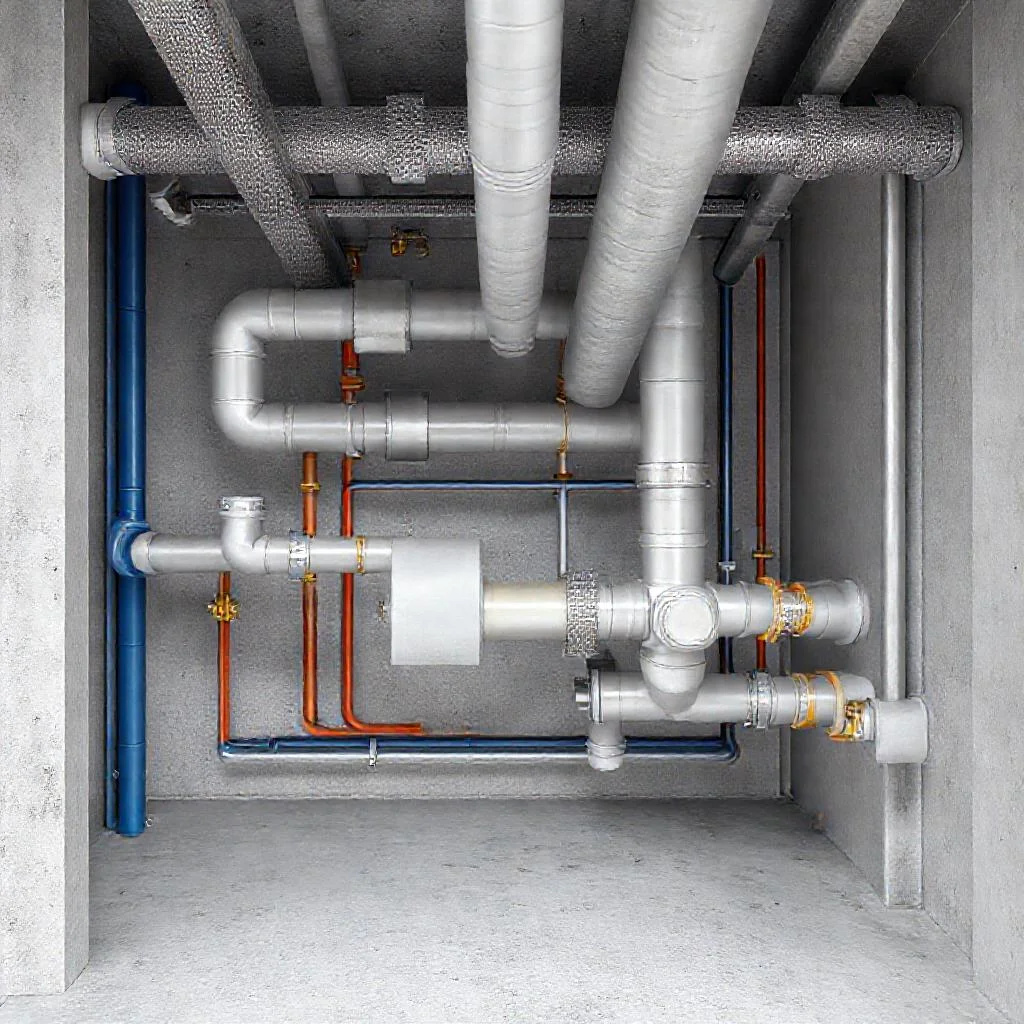

Принципы работы строительных узлов
Разберем три типичных узла, с которыми сталкивается каждый строитель.
Узел прохода через перекрытие. Если воздуховод проходит через бетонное перекрытие между этажами, нужно ставить гильзу — отрезок трубы большего диаметра. Между воздуховодом и гильзой закладывается негорючий уплотнитель (минеральная вата). Это делается для того, чтобы при пожаре огонь не перекинулся на соседний этаж по вентиляции. Также гильза гасит вибрацию и не дает бетону давить на тонкостенный воздуховод.
Узел врезки в магистраль. Когда от основного канала отводят ответвление в комнату, важно использовать тройник с плавным поворотом. Резкий угол 90 градусов создает местное сопротивление, которое снижает расход воздуха на 15–20%. Если стоит штампованный тройник с острыми краями, лучше заменить его на сварной с закруглением. Это не прихоть, а результат аэродинамического расчета сечений каналов и потерь давления: каждый лишний поворот — это потеря энергии, которую приходится компенсировать более мощным вентилятором.
Узел забора воздуха с улицы. Решетка забора должна быть защищена от попадания воды, листьев и насекомых. Если решетка стоит на северной стене, зимой ее может забить снегом. Опытные монтажники ставят решетки с отбортовкой вниз или используют специальные козырьки. Минимальное расстояние от земли до решетки — 2 метра, чтобы не затягивать выхлопные газы и пыль.
Практические примеры из жизни
Рассмотрим типовую ситуацию в новостройке: квартира с принудительной вытяжкой и естественным притоком. Жильцы меняют деревянные окна на пластиковые, закрывают щели, и приток пропадает. Вытяжка начинает работать в обратную сторону — из вытяжного канала на кухне тянет сквозняком. Это называется «опрокидывание вентиляции». Причина простая: давление в вентиляционном стояке выше, чем в квартире, и воздух идет туда, где легче.
Решение: установить приточные клапаны на окна или в стены. Площадь приточных отверстий должна быть не меньше площади вытяжных. Если на кухне стоит вытяжной зонт производительностью 200 м³/ч, приток должен компенсировать хотя бы 150–180 м³/ч. Иначе зонт будет высасывать воздух из ванной или туалета, нарушая санитарные нормы.
Второй пример — частный дом с приточно-вытяжной установкой. Владельцы ставят рекуператор (теплообменник, который греет приточный воздух теплом вытяжки) и экономят на отоплении. Но если не сбалансировать приток и вытяжку, рекуператор бесполезен. Допустим, вытяжка выдает 300 м³/ч, а приток — всего 200 м³/ч. В доме создается разрежение, через щели начинает сосать холодный нефильтрованный воздух, и владельцы мерзнут. Нормальная разница между притоком и вытяжкой — не более 10–15%. Вытяжка должна быть чуть меньше притока, чтобы в доме был небольшой избыток свежего воздуха, а не разрежение.
Еще один частый дефект — конденсат на воздуховодах. Если холодный приточный воздух идет по каналу, который проходит через теплое помещение, на стенках трубы выпадает роса. В гибких утепленных воздуховодах конденсат скапливается внутри, заводится плесень, потом плесень разлетается по комнатам. Чтобы этого избежать, все участки, проходящие через холодные зоны (чердак, неотапливаемый подвал), должны иметь пароизоляцию и теплоизоляцию толщиной не менее 50 мм для средней полосы России.
Монтажные хитрости и типовые ошибки
Одна из самых частых ошибок новичков — использование гофрированных алюминиевых труб для магистралей. Гофра дает огромное сопротивление, в ней скапливается пыль, и ее невозможно чистить. Для основных каналов нужно применять гладкие пластиковые или оцинкованные трубы. Гибкие гофрированные вставки допустимы только на коротких участках подключения к вентилятору (не более 1–2 метров).
Второй момент: установка вентиляционных решеток слишком близко к потолку. Физика процесса такова, что воздух — это не однородная жидкость. У самого потолка скапливается самый теплый и влажный воздух. Если вытяжная решетка стоит внизу (ближе к полу), влага не удаляется, а конденсируется на потолке. Для вытяжки влажных помещений решетки монтируют на высоте не менее 2 метров от пола или прямо в потолок.
Третий момент: количество поворотов. Каждый поворот воздуховода на 90 градусов снижает эффективность системы на 10–12%. Если в системе 5 таких поворотов, потеря давления становится критической. Для сравнения: колено 45 градусов «съедает» только 3–5% мощности. Поэтому при проектировании каналов нужно стремиться к минимальному количеству крутых изгибов.
Важно помнить про шумоглушители. Если вентилятор стоит в жилой комнате или рядом с ней, вибрация передается на стены и воздуховоды. Шум от воздушного потока на скорости 5 м/с становится раздражающим. Нормы СП 51.13330.2011 ограничивают уровень шума от вентиляции в спальнях — не более 25 дБ (А) ночью. Для сравнения: тихий шепот — это 20 дБ, работа холодильника — 40 дБ. Без шумоглушителя или гибких вибровставок достичь таких показателей невозможно.
Балансировка и настройка
После монтажа систему нужно настраивать. Делается это с помощью регулировочных клапанов или заслонок. В каждой комнате замеряется фактический расход воздуха (анемометром или по перепаду давления). Если расход меньше нормы — заслонку на других ответвлениях прикрывают, чтобы «продавить» воздух в проблемную зону.
В больших домах без автоматики не обойтись. Используются регулируемые клапаны с сервоприводами, которые реагируют на датчики CO2 или влажности. Если в комнате никого нет, клапан прикрывается, и воздух перенаправляется в занятые помещения. Это экономит электроэнергию и ресурс фильтров.
При балансировке важно учитывать разницу давлений на разных этажах. На первом этаже давление обычно выше (если считать от земли), и вытяжка там работает лучше. На втором этаже может быть разрежение. Поэтому для верхних помещений ставят более мощные вытяжные решетки или используют принудительные вентиляторы.
Подводя итог, можно сказать: фаза газораспределения — это фундамент, на котором держится весь комфорт в доме. Нельзя отнестись к этому этапу спустя рукава, просто купив первый попавшийся вентилятор и проложив воздуховоды на глаз. Только точный расчет, знание нормативов и понимание физики воздушных потоков сделают дом здоровым, тихим и энергоэффективным.
Таблица: Нормативные параметры и критические показатели фазы газораспределения
В таблице ниже собраны ключевые цифры, нормативы и технические ограничения из статьи, которые необходимо учитывать при проектировании и монтаже системы вентиляции. Данные строго соответствуют тексту и охватывают требования к воздухообмену, скорости потоков, потерям давления и уровню шума.
| Параметр / Норма | Значение / Требование | Примечание / Источник из текста |
|---|---|---|
| Минимальный расход вытяжки для кухни (электрическая плита) | 60 м³/ч | СП 60.13330.2020 |
| Минимальный расход вытяжки для кухни (газовая плита) | 90 м³/ч | СП 60.13330.2020 |
| Минимальный расход вытяжки для ванной | 25 м³/ч | СП 60.13330.2020 |
| Минимальный расход вытяжки для туалета | 25 м³/ч | СП 60.13330.2020 |
| Скорость воздуха в магистральных воздуховодах (макс.) | 3–4 м/с | СП 7.13130.2021 (пожарная безопасность) |
| Скорость воздуха в ответвлениях к решеткам | 1,5–2 м/с | СП 7.13130.2021 |
| Воздухообмен в жилой комнате на человека (площадь > 20 м²) | 30 м³/ч | СанПиН 1.2.3685-21 |
| Воздухообмен в жилой комнате (площадь < 20 м², по кратности) | 0,35 объема комнаты в час, но не менее 30 м³/ч | СанПиН 1.2.3685-21 |
| Снижение расхода воздуха на резком угле 90° | 15–20% | Аэродинамическое сопротивление |
| Снижение эффективности системы на каждом повороте 90° | 10–12% | Типовые монтажные ошибки |
| Потеря мощности на колене 45° | 3–5% | Для сравнения с поворотом 90° |
| Максимальная разница между притоком и вытяжкой (нормальная) | 10–15% | Вытяжка должна быть чуть меньше притока |
| Минимальное расстояние от земли до решетки забора воздуха | 2 метра | Чтобы избежать затягивания выхлопных газов |
| Максимальный уровень шума в спальнях ночью | 25 дБ (А) | СП 51.13330.2011 |
| Толщина теплоизоляции для холодных зон (чердак, подвал) | не менее 50 мм | Для средней полосы России (защита от конденсата) |
| Высота монтажа вытяжных решеток во влажных помещениях | не менее 2 метров от пола или в потолок | Для эффективного удаления влажного воздуха |
| Допустимая длина гибких гофрированных вставок | не более 1–2 метров | Только на коротких участках подключения к вентилятору |
| Рекомендуемая производительность приточных отверстий при вытяжном зонте 200 м³/ч | 150–180 м³/ч | Чтобы избежать опрокидывания тяги |
Частые вопросы по теме (FAQ)
Какие минимальные нормы воздухообмена нужно соблюдать для кухни, ванной и туалета?
Согласно СП 60.13330.2020, минимальный расход вытяжки составляет: для кухни с электрической плитой — не менее 60 м³/ч, для кухни с газовой плитой — 90 м³/ч, для ванной и туалета — по 25 м³/ч на каждое помещение.
Почему после замены деревянных окон на пластиковые вентиляция начинает работать в обратную сторону (опрокидывание)?
Это происходит из-за герметизации помещений. Когда исчезают щели, через которые поступал воздух, в квартире создается разрежение. Давление в вентиляционном стояке становится выше, и воздух начинает идти по пути наименьшего сопротивления — из канала обратно в помещение. Решением является установка приточных клапанов в стены или на окна.
Какая скорость воздуха в воздуховодах считается комфортной, чтобы не было гула?
В магистральных воздуховодах скорость не должна превышать 3–4 м/с. Для ответвлений к решеткам скорость снижают до 1,5–2 м/с. Превышение этих значений, регламентированных СП 7.13130.2021, приводит к появлению шума, сравнимого с работой пылесоса.
Какой ущерб наносят резкие повороты воздуховода на 90 градусов?
Каждый резкий поворот на 90 градусов снижает эффективность системы на 10–12%. Для сравнения, отвод на 45 градусов уменьшает мощность лишь на 3–5%. При проектировании рекомендуется использовать тройники с плавным поворотом, так как штампованные модели с острыми краями создают местное сопротивление, снижающее расход воздуха на 15–20%.
Почему на холодных воздуховодах образуется конденсат и плесень?
Когда холодный приточный воздух идет по каналу через теплое помещение, на стенках трубы выпадает роса. В гибких утепленных воздуховодах конденсат скапливается внутри, что ведет к появлению плесени. Чтобы этого избежать, все участки, проходящие через неотапливаемые зоны (чердак, подвал), должны иметь пароизоляцию и теплоизоляцию толщиной не менее 50 мм для средней полосы России.
