Представьте себе забор из бетона, который заливали два дня с перерывом на ночь. Наутро работа продолжилась, но спустя год на стыке слоев появилась трещина, а из нее закапала вода. Это и есть «холодный шов» – слабое место, где старый бетон встретился с новым. В строительстве такой шов считается зоной риска, но его можно сделать крепким и надежным, если знать технологию.
Холодный шов бетонирования – это граница между уже застывшим камнем и свежей смесью. В идеальном мире бетон заливают за один прием, чтобы монолит был цельным. Но на практике стройка редко обходится без пауз. Смена бригады, конец рабочего дня, поломка бетононасоса – и вот уже образуется стык. Главная проблема в том, что старый бетон покрывается пленкой из цементного молочка. Эта пленка не дает новому слою сцепиться с основой. Получается не монолит, а два отдельных пирога, которые легко расходятся.
Чтобы этого избежать, нужно подготовить поверхность. Нельзя просто налить бетон поверх старой корки. Рабочий шов требует грубой обработки. Есть три основных способа. Первый: механическая обработка отбойным молотком или пескоструем, пока бетон еще не набрал полную прочность. Второй: срубка верхнего слоя на глубину до 3 миллиметров вручную или специальной фрезой. Третий: химическое травление кислотами, которое растворяет молочко. После этого поверхность обеспыливают, грунтуют и наносят свежий раствор.

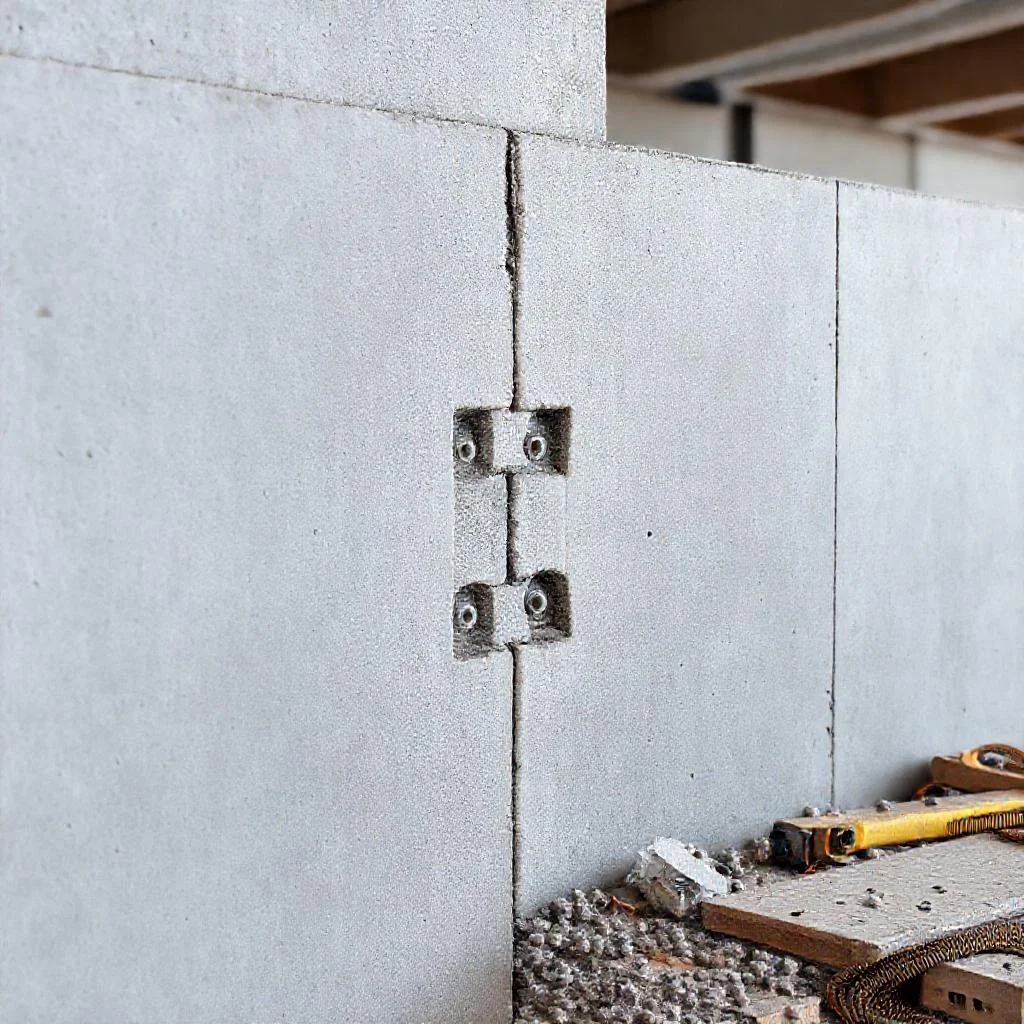

Нормативы в России регулируются СП 70.13330.2012 (актуализированная версия СНиП 3.03.01-87). Там сказано, что перед укладкой нового бетона старую поверхность нужно очистить от грязи, масел и цементной пленки. Увлажнить ее водой для лучшей адгезии. Если шов расположен в несущей конструкции (фундаменте или колонне), обязательно устройство шпонок, пиломатериала или металлических закладных деталей. Они превращают стык в механическую связку.
Пример из жизни: ленточный фундамент для дома. Если заливать его частями, армирование должно проходить сквозь шов. Арматуру выпускают на стыке и тщательно очищают от ржавчины. Это как сварка металла: шов держится не на пленке, а на прочной сцепке стальных стержней с бетоном. Без такой детали фундамент даст трещину при усадке или перегрузке.
Почему холодный шов опасен? Вода, просачиваясь через стык, замерзает зимой. Замерзая, она расширяется и отрывает верхний слой от нижнего. Это называется морозное пучение. Через микротрещины влага попадает на арматуру, вызывая коррозию. Металл ржавеет, объем увеличивается, и бетон начинает скалываться изнутри. Весь процесс может занять 3-5 лет, после чего конструкция теряет несущую способность.
Для стен и перекрытий холодные швы тоже критичны. Представьте бетонный пол в цеху завода. Если шов не обработать, при нагрузке от станка по стыку пойдет трещина. Со временем плита начинает «играть», крошится, появляются ступеньки. Чтобы этого не произошло, строители оставляют так называемые деформационные швы, которые намеренно не замоноличивают, а закрывают эластичными герметиками. Но это уже другая история.
Важный нюанс: глубина зачистки старого бетона должна быть не менее 5 миллиметров для плоских поверхностей. Для вертикальных – примерно 3-5 миллиметров. Используют насечки, борозды, абразивные круги. Перед укладкой свежего раствора старый бетон обильно смачивают водой, но без луж. Влага не дает смеси быстро высыхать, образуя прочный кристаллический слой на стыке.
Еще один лайфхак для новичков: если шов неизбежен, нужно делать его в том месте, где нагрузка минимальна. Например, в фундаменте – в верхней трети стены, где меньше изгибающих напряжений. В перекрытиях – над опорами балок, где сосредоточена сила сжатия. Разметку таких швов проектировщик просчитывает заранее и указывает в чертежах.
Теперь о типичных ошибках. Самая грубая – заливка нового бетона на пыльную и сухую поверхность. Пыль работает как смазка, и шов становится холодным даже при формальном соблюдении технологии. Вторая ошибка – экономия на клеевых составах. Есть специальные пропитки (праймеры), которые повышают адгезию. Без них хорошее сцепление невозможно. Третья – вибрация. Свежеуложенный бетон обязательно вибрируют глубинным вибратором, чтобы выгнать воздух, но осторожно, не разрушая контакт.
Бывает, что строители надеются на арматуру как на единственную связь. Да, выпуски арматуры несут нагрузку, но бетонный стык сам по себе должен быть монолитным. Если зазор между старым и новым слоем заполнен пузырьками воздуха, вода проникнет туда и зимой разорвет конструкцию. Поэтому после вибрации шов проверяют на наличие раковин. Их заделывают мелкозернистым бетоном или эпоксидной смолой.
В современных технологиях есть способ борьбы с холодными швами – добавление в смесь полимерных фибр. Они распределяются по объему и повышают прочность на сдвиг. Но главный фактор остается прежним: чистота и увлажнение старой поверхности. Даже самые дорогие добавки бессильны, если основа грязная и сухая.
Последствия некачественного шва видны не сразу. Первые признаки – сырые пятна на стене или выщелачивание белых солей. Потом появляется ржавые потеки от арматуры. Со временем каменная крошка на полу и щели, через которые сквозняк. Ремонт такого дефекта – дорогое удовольствие, часто приходится вырезать кусок стены и заливать заново. Проще сделать все правильно с первого раза.
Для надежного результата придерживаются простого алгоритма. Убирают цементное молочко (тот самый налет, который мешает сцепке). Смачивают поверхность водой до насыщения (но без луж). Наносят грунтовку глубокого проникновения. Укладывают свежий бетон и тщательно уплотняют вибрацией. Стык обязательно защищают от быстрого высыхания – накрывают пленкой и поливают в течение 7 дней.
Итог очевиден: холодный шов не враг, если к нему относятся грамотно. Это технологический прием, который спасает стройку от простоев. Но его нельзя игнорировать или делать кое-как. В строительном мире нет мелочей, а шов между старым и новым бетоном – одно из самых уязвимых мест. Знание этой технологии отличает хорошего мастера от середнячка.
Таблица: Характеристики и нормативы устройства холодного шва бетонирования
В таблице ниже приведены ключевые параметры обработки холодного шва, требования к подготовке поверхности, а также типичные ошибки и их последствия, описанные в статье. Все данные строго соответствуют тексту.
| Параметр / Требование | Значение / Описание из текста |
|---|---|
| Глубина зачистки старого бетона (плоские поверхности) | Не менее 5 миллиметров |
| Глубина зачистки старого бетона (вертикальные поверхности) | Примерно 3–5 миллиметров |
| Способы удаления цементной пленки | Механическая обработка отбойным молотком или пескоструем; срубка верхнего слоя на глубину до 3 мм вручную или фрезой; химическое травление кислотами |
| Нормативный документ (Россия) | СП 70.13330.2012 (актуализированная версия СНиП 3.03.01-87) |
| Дополнительные элементы для несущих конструкций (фундамент, колонна) | Устройство шпонок, пиломатериала или металлических закладных деталей |
| Минимальная глубина зачистки плоских поверхностей | Не менее 5 мм |
| Необходимые действия перед укладкой нового бетона | Очистка от грязи, масел и цементной пленки; увлажнение водой (без луж); грунтовка глубокого проникновения |
| Рекомендуемое место для шва в фундаменте | Верхняя треть стены, где меньше изгибающих напряжений |
| Типичные ошибки при устройстве шва | Заливка на пыльную и сухую поверхность; экономия на клеевых составах (праймерах); отсутствие вибрации или грубая вибрация |
| Признаки некачественного шва (последствия) | Сырые пятна на стене, выщелачивание белых солей, ржавые потеки от арматуры, каменная крошка на полу и щели |
| Время появления критических дефектов (потеря несущей способности) | 3–5 лет |
| Рекомендуемый срок защиты стыка от высыхания (поливка и укрытие пленкой) | 7 дней |
| Опасное явление из-за воды в стыке зимой | Морозное пучение (расширение льда отрывает верхний слой от нижнего) |
Частые вопросы по теме (FAQ)
Что такое «холодный шов» в бетонировании и чем он опасен?
Холодный шов — это граница между уже застывшим бетоном («старый камень») и свежеуложенной смесью. Он образуется при вынужденных перерывах в заливке (смена бригады, поломка бетононасоса). Главная опасность — в том, что старый бетон покрывается пленкой цементного молочка, которая мешает сцеплению. Через микротрещины в стыке проникает вода, при замерзании она расширяется и отрывает слои друг от друга (морозное пучение). Влага также вызывает коррозию арматуры, что за 3-5 лет может привести к потере несущей способности конструкции.
Какие требования к подготовке поверхности перед устройством рабочего шва?
Согласно СП 70.13330.2012, старую поверхность нужно очистить от грязи, масел и цементной пленки. Используют три способа: механическая обработка отбойным молотком или пескоструем, срубка верхнего слоя на глубину до 3 мм, химическое травление кислотами. Минимальная глубина зачистки для плоских поверхностей — 5 мм, для вертикальных — 3-5 мм. После очистки поверхность обеспыливают, обязательно увлажняют водой (но без луж) и грунтуют праймером для повышения адгезии.
Какая глубина зачистки старого бетона считается достаточной?
Для плоских поверхностей глубина зачистки должна быть не менее 5 миллиметров. Для вертикальных поверхностей — примерно 3-5 миллиметров. Для этого используют насечки, борозды или абразивные круги.
Какие ошибки при устройстве шва приводят к разрушению конструкции?
Самая грубая ошибка — заливка нового бетона на пыльную и сухую поверхность (пыль работает как смазка). Вторая — экономия на специальных клеевых пропитках (праймерах). Третья — отказ от вибрации свежеуложенного бетона глубинным вибратором или ее чрезмерная интенсивность, разрушающая контакт. Также опасно надеяться только на арматуру: выпуски арматуры несут нагрузку, но зазор между слоями должен быть монолитным, иначе вода разрушит стык.
Почему холодный шов считается зоной риска в несущих конструкциях?
Для несущих конструкций (фундамент, колонны) шов критичен, так как через него вода проникает к арматуре, вызывая коррозию металла. Ржавчина увеличивается в объеме и скалывает бетон изнутри. В ленточном фундаменте без сквозного армирования на стыке и без устройства шпонок (металлических закладных деталей) при усадке или перегрузке обязательно пойдет трещина. Вода, замерзая в микротрещинах, отрывает верхний слой от нижнего — это прямой путь к потере прочности за 3-5 лет.
