Кабельный канал перфорированный лоток: что это и зачем нужно

Представьте, что электрические провода — это реки. В стенах и перекрытиях они текут в трубах, как в подземных руслах. Но рано или поздно река выходит на поверхность. На потолке, под фальшпанелями или в технических этажах проводам нужно куда-то укладываться. Просто бросить их на подвесной потолок — плохая идея. Провода будут мешать, болтаться, их может повредить случайный рабочий. Для этого придумали кабельные лотки. Это металлические или пластиковые короба, которые надежно держат пучки проводов. Самая ходовая разновидность — перфорированный лоток. Он похож на длинное железное корыто с дырками. Но эти дырки — не просто украшение.

Перфорированный лоток — это открытая система для прокладки кабелей. Он не герметичен, в отличие от глухого короба. Зачем же тогда дырки? Ответ прост: для вентиляции и удобства монтажа. Когда через лоток проходит много силовых кабелей, они греются. Дырки позволяют теплу уходить, воздух свободно циркулирует. Кроме того, через отверстия удобно крепить лоток к потолку или стене. И в эти же дырки заводятся пластиковые хомуты, чтобы стягивать провода в аккуратные пучки. Без перфорации пришлось бы сверлить лоток самостоятельно на месте. А так — все готово, бери и крепи.

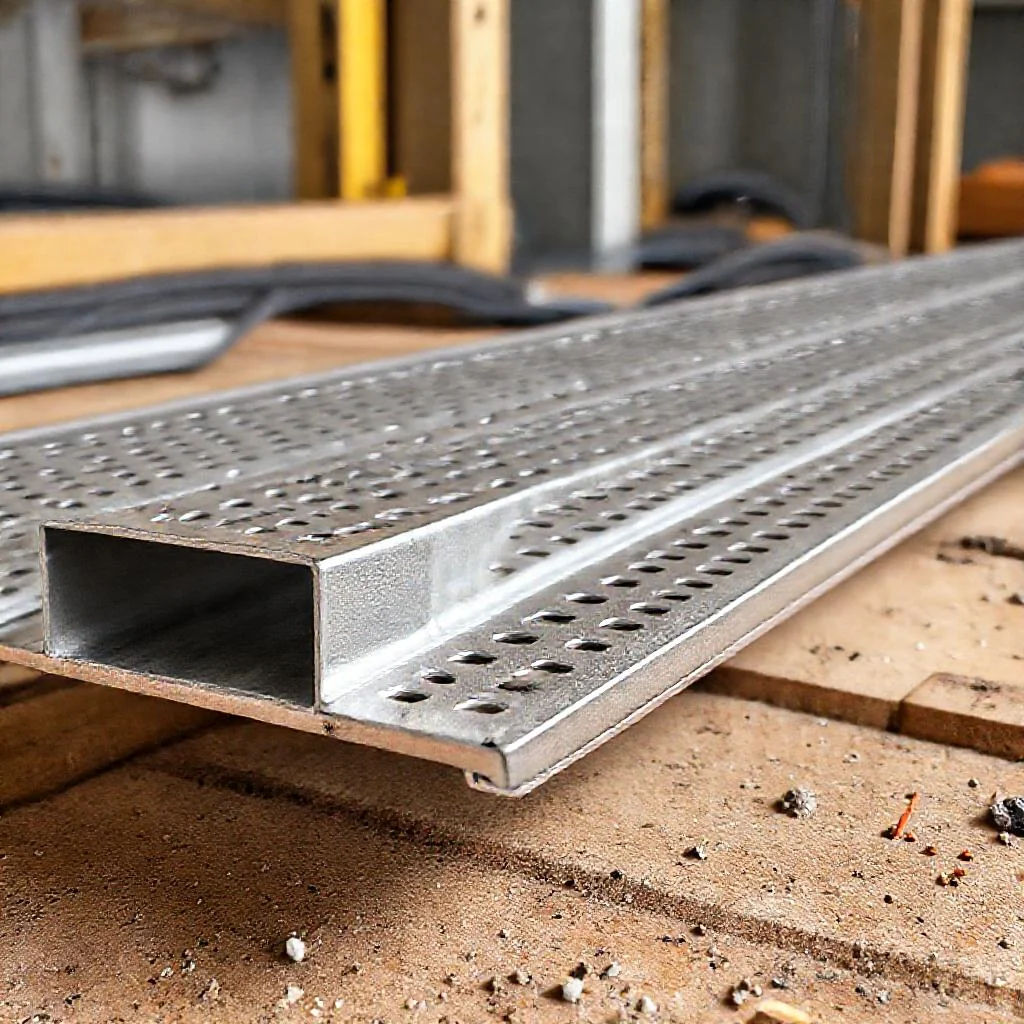

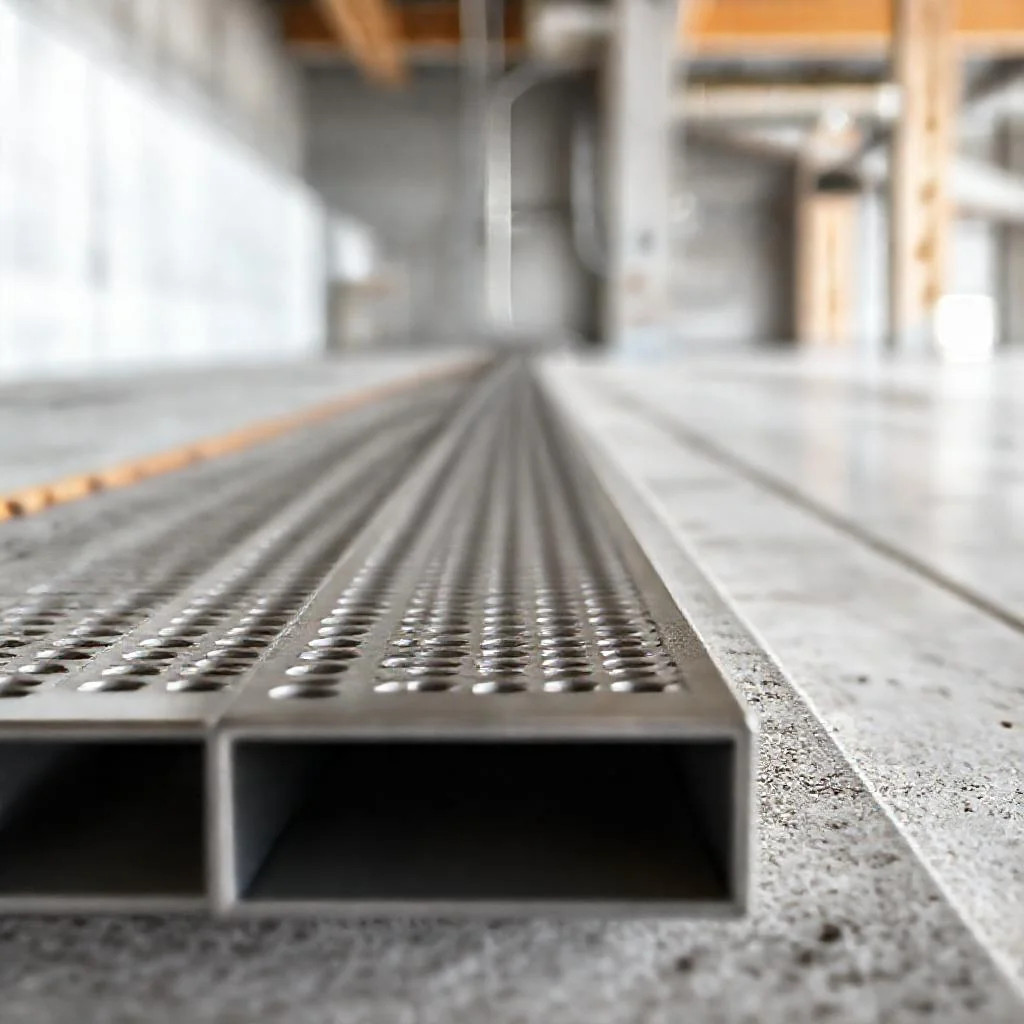

Конструкция у такого лотка простая и надежная. Это длинный профиль, обычно из оцинкованной стали. Форма напоминает букву «П» или «С». Дно — плоское, с множеством продолговатых отверстий. Борта — невысокие, по краям. Для соединения нескольких лотков используют специальные соединительные пластины. По сути, это гигантский конструктор для взрослых электриков. Лотки прикручивают к подвесам, которые держатся на шпильках, вбитых в бетонное перекрытие. На поворотах и ответвлениях ставят специальные угловые элементы. В результате получается целая трасса. Она проходит под потолком, прячется за подвесной конструкцией и доставляет электричество от щитка к розеткам и приборам.

Оцинкованный П-образный профиль — это золотой стандарт для открытой прокладки пучков силовых и слаботочных кабелей под фальшпотолком. Оцинковка защищает от коррозии, а П-образная форма дает жесткость. Такой лоток не гнется под весом десятков килограммов проводов. Его крепят с шагом примерно один метр, чтобы не было провисаний.

Устройство и главные детали

Чтобы не путаться в терминах, разберем лоток по косточкам. Основной элемент — это секция лотка. Ее длина обычно 2 или 3 метра. Ширина бывает разной: от 50 мм до 600 мм. Выбирают ширину по количеству кабелей, которые туда нужно уложить. Важно понимать: нельзя забивать лоток проводами под завязку. Нормы требуют, чтобы оставалось свободное пространство для воздуха и чтобы можно было свободно добавить кабель в будущем. Обычно заполнение не должно превышать 60-70 процентов от объема лотка.

Дырки на дне — это технологические отверстия. Они не ослабляют конструкцию. Наоборот, штамповка делает металл более рельефным и жестким. Через эти отверстия заводят пластиковые стяжки, кабельные канальные скобы. С их помощью провода фиксируют внутри лотка, чтобы они не болтались и не путались. При ремонтах или модернизации стяжки легко перекусываются, добавляется новый кабель, и система снова стягивается.

Крышка для перфорированного лотка существует, но используется редко. Основное предназначение таких лотков — открытая прокладка, когда доступ к кабелям нужен постоянно. Закрывают лотки либо в подвалах, где сверху может капать вода, либо в местах, где провода нужно защитить от механических ударов. Для жилых помещений под фальшпотолком крышку почти никогда не ставят. Это лишний расход металла и лишние крепежи.

Нормативы и реальные цифры по ГОСТ

При проектировании электрики строители опираются на правила. Самые главные документы: СП 76.13330.2016 (актуализированная версия СНиП) и ГОСТ Р 52868-2007. В этих документах написано, как крепить лотки, на каком расстоянии ставить опоры и как защищать кабели.

Один из ключевых параметров — шаг крепления. Для металлического лотка, в котором лежат силовые провода, расстояние между точками подвеса не должно превышать 2 метров. Но на практике опытные электрики ставят подвесы через каждые 1–1,5 метра. Почему? Потому что стандартная длина лотка 2 метра, и лучше крепить его в четырех точках: по краям и посередине. Так он точно не прогнется. Для очень тяжелых кабельных трасс, когда в лотке много медных силовых проводов большого сечения, шаг может сокращаться до 80 см. Это решается на месте, исходя из веса кабеля.

Важный момент: лотки должны быть заземлены. Металлический лоток — это открытая проводящая часть. Если на кабеле повредится изоляция, ток может перейти на металл. Чтобы человека не ударило при прикосновении, лотки соединяют между собой перемычками и подключают к шине заземления в электрощитке. По нормам сопротивление заземления должно быть не более 4 Ом. Поэтому монтажники обязательно чистят места соединений и красят их специальной токопроводящей смазкой или ставят оцинкованные шайбы.

Еще один строгий норматив касается разделения силовых и слаботочных кабелей. Силовые (220 В и выше) нельзя класть в один пучок со слаботочкой (интернет, телевидение, датчики). Иначе будет наводка — помехи в сигнале. В лотках это решают перегородками. Продаются специальные разделительные вставки, которые делят лоток на две или три зоны. Либо просто покупают два параллельных лотка: один для электрики, второй для сигналок. В правилах сказано: расстояние между силовым и слаботочным кабелем должно быть не менее 10-15 см, если они лежат в одном лотке без экрана. С экраном или перегородкой это расстояние уменьшается.

Монтаж на примере обычного офиса

Рассмотрим типовую ситуацию: делают ремонт в офисном помещении. Потолок будет подвесной — из гипсокартона или типа «Армстронг». Провода от щитка нужно развести по кабинетам. Стены уже зашиты, штробить их нельзя. Единственный путь — по потолку. Строители берут перфорированный лоток.

Сначала в перекрытие забивают анкера. К ним крепят резьбовые шпильки. На шпильки надевают специальные подвесы, которые называются «траверсы» или «П-образные подвесы». На эти подвесы и ложится сам лоток. Выставляют уровень, чтобы лоток лежал строго горизонтально. Даже небольшой наклон со временем приведет к тому, что кабели сползут в одну сторону и нагрузка распределится неравномерно.

Далее секции лотка соединяют в одну линию. Место стыка не должно иметь острого края, который может перетереть изоляцию кабеля. Для этого используют соединительные пластины. После сборки трассы кабель акуратно укладывают внутрь. Не кидают, а именно укладывают, расправляя петли. Каждый провод притягивают к дну лотка нейлоновой стяжкой. Шаг стяжек — примерно 50–80 см. На поворотах трассы ставят специальные угловые элементы или, если угол острый, режут лоток болгаркой и стыкуют его через соединитель.

Когда все провода уложены, лоток закрывают крышкой (если требуется) или оставляют открытым. После этого монтируют подвесной потолок, и вся конструкция становится невидимой. Проходит год. Работникам офиса понадобилось добавить 10 новых компьютеров и провести к ним витую пару. Электрик открывает плитку потолка, достает новые провода, укладывает их в тот же лоток, рядом с существующими. Если бы не было лотка, провода пришлось бы вешать на клипсы прямо к плите перекрытия. Это ненадежно и некрасиво.

Почему лоток лучше других систем

Существуют альтернативы: гофрированная труба, ПВХ-короб, металлорукав. Но у лотка есть преимущества. В него можно уложить много проводов одновременно. Гофру нужно тянуть для каждого кабеля отдельно — это долго и получается толстый пучок трубок, который сложно закрепить. Металлорукав — гибкий, но он боится влаги внутри, и его сложно монтировать на длинных пролетах без провисания.

Перфорированный лоток жесткий. Он сам держит вес. Если сравнить нагрузку: один метр лотка шириной 200 мм выдерживает до 50 кг равномерно распределенной нагрузки (зависит от толщины металла). Это примерно 20-30 силовых кабелей толщиной по 5 мм. Гофра такой нагрузки не выдержит — она порвется или выскочит из креплений. Кроме того, в лотке удобно делать ответвления. От основного русла отходит боковой лоток на трубе-отводе. В гофре или трубе для этого нужно ставить тройник, который не всегда есть в наличии.

Еще одна важная деталь: пожарная безопасность. Металлический лоток не горит. Если начнется пожар, он не даст огню распространяться вдоль кабеля, потому что лоток действует как экран. Кабели в нем находятся в зоне ограниченного доступа кислорода. В пластиковых трубах пламя может перекинуться на соседние участки. Поэтому в офисах и общественных зданиях электрики часто требуют именно металлические лотки.

Под фальшпотолком трасса из лотка с шагом крепления 1 метр — это самый надежный вариант для современного ремонта. Она не боится пыли, не деформируется от времени и позволяет добавлять любые провода даже через 10 лет после сдачи объекта.

Реальные ошибки и дефекты при монтаже

Самая частая беда начинающих электриков — отсутствие компенсации температурного расширения. Металл при нагреве удлиняется. Если трасса длинная (больше 20 метров), лоток может упереться в стену и начать выгибаться. Правильные строители ставят компенсационные вставки — специальные секции с зазором. В строительных нормах это называется «температурный шов».

Вторая ошибка — забывают про заземление. Некоторые мастера думают, что если лоток оцинкованный, он сам проводит ток. Это так, но его сопротивление может быть высоким из-за окисленной поверхности. Нужна специальная планка с болтом, которая соединяется желто-зеленым проводом с шиной заземления.

Третья проблема — перегрузка лотка. Иногда втискивают провода так плотно, что они лежат в три слоя. Нормальные условия эксплуатации предполагают, что кабели должны лежать свободно, без деформации изоляции. Если провод сильно прижат, он перегревается, изоляция сохнет и трескается. Это ведет к короткому замыканию. Нормы ПУЭ (правила устройства электроустановок) требуют, чтобы в лотке оставалось не менее 15% свободного пространства для воздушного зазора.

Четвертая ошибка — острые края. При резке болгаркой на лотке остаются заусенцы. Если их не обработать напильником или не надеть на край защитную пластиковую накладку, острый металл перережет изоляцию кабеля от вибрации. Через год в этом месте возникнет утечка тока. Поэтому профессиональные монтажники всегда зачищают края или используют заводские торцевые заглушки.

Пятая — неправильное расположение относительно воды. Лотки не предназначены для улицы или помещений с протечками. Вода, попавшая внутрь, вызовет коррозию. Если помещение влажное, нужно брать лотки с усиленной оцинковкой (горячее цинкование) или из нержавейки. И обязательно ставить крышку с наклоном, чтобы вода скатывалась.

Как выбрать размер лотка для дома

Для квартиры или частного дома лотки используют редко. Там проще спрятать провода в стены. Но если потолки высокие и делается подвесная конструкция, лоток оправдан. Например, в гостиной с натяжным потолком. Какой размер брать? Если нужно протянуть только освещение (три кабеля по 1,5 мм²), хватит лотка шириной 50 мм. Если планируется вести силовую линию к кондиционеру и отдельно слаботочку, лучше взять ширину 100 мм с разделителем. Ширина до 200 мм подходит для большинства задач.

Толщина металла тоже важна. В магазинах продают лотки из стали толщиной 0,5 мм, 0,7 мм, 1 мм. Для легких сетей (освещение) подойдет 0,5 мм. Для тяжелых силовых кабелей лучше брать 0,8 мм и толще. Дешевый тонкий лоток может прогнуться, если на него случайно наступят при монтаже. На весу это не страшно, но если лоток опирается на края, лучше не экономить.

Цвет оцинковки бывает разный: серебристый, желтоватый (хроматированный), черный. Черный — это чаще всего порошковая краска для защиты. Цвет не влияет на характеристики, только на эстетику, если лоток виден.

Практические советы по работе с лотками

Перед покупкой стоит нарисовать схему трассы. Замерить длину стен и потолка. Не забыть про запас на повороты. Лучше взять на 10% больше. Соединительных пластин и подвесов нужно брать с запасом, так как на поворотах креплений уходит больше. Для резки используют ножницы по металлу или болгарку. Ножницы дают ровный край без искр, но режут только тонкий металл до 0,8 мм. Толщину более 1 мм проще резать отрезным кругом.

Монтаж лучше вести вдвоем. Одному держать секцию лотка, второму прикручивать подвесы. Особенно это важно на высоте, когда работаешь со стремянки. Лоток тяжелый, и удержать его над головой одной рукой — проблема.

Провода в лоток укладывают ровно, не пересекая друг друга. Если кабелей много, их группируют. Отдельно силовые, отдельно сигнальные. Слабую витую пару стараются укладывать ближе к краю лотка. Это уменьшает наводки.

Никогда не стоит класть в лоток неиспользуемые отрезки провода. Они только засоряют пространство. Лучше отрезать лишнее и утилизировать. Иначе через пару лет «запасные» жилы сгниют от пыли и могут замкнуть действующую цепь.

В конце монтажа желательно повесить на лоток бирку с маркировкой: «Освещение 1 этаж», «Розетки кухня» и т.д. Это облегчает обслуживание. Электрики, которые будут менять проводку через 20 лет, скажут спасибо добрым словом.

Таблица: Ключевые параметры и нормативы перфорированного кабельного лотка

В таблице ниже приведены основные технические характеристики, нормативные требования и данные о нагрузке, строго соответствующие описанным в статье. Все цифры, размеры и условия взяты исключительно из предоставленного текста.

Параметр / Характеристика	Значение / Описание (из текста)	Примечание / Норматив (из текста)
Тип профиля (стандарт)	Оцинкованный П-образный профиль	«Золотой стандарт» для открытой прокладки под фальшпотолком.
Длина секции лотка	2 или 3 метра	Стандартная заводская длина.
Диапазон ширины лотка	От 50 мм до 600 мм	Выбирается по количеству кабелей.
Толщина металла (варианты)	0,5 мм, 0,7 мм, 0,8 мм, 1 мм	0,5 мм — для легких сетей; 0,8 мм и толще — для тяжелых силовых кабелей.
Максимальная нагрузка (пример)	До 50 кг на 1 метр лотка шириной 200 мм	Примерно 20-30 силовых кабелей толщиной 5 мм.
Максимальное заполнение объем лотка	Не более 60-70%	Для свободной циркуляции воздуха и возможности добавления кабелей.
Свободное пространство (запас)	Не менее 15% воздушного зазора	Требование норм ПУЭ.
Шаг крепления (подвесов)	1 метр	Рекомендуемый шаг для надежности под фальшпотолком.
Максимальный шаг крепления (по норме)	Не более 2 метров	Для металлического лотка с силовыми проводами (СП/СНиП).
Шаг подвесов (для тяжелых трасс)	До 80 см	При большом весе медных проводов большого сечения.
Шаг стяжек (фиксация кабеля)	50–80 см	Нейлоновые стяжки для крепления проводов ко дну.
Расстояние между силовым и слаботочным кабелем	Не менее 10-15 см	Если лежат в одном лотке без экрана/перегородки.
Сопротивление заземления	Не более 4 Ом	Нормативное требование.
Длина трассы для компенсации (температурный шов)	Более 20 метров	При такой длине требуется установка компенсационных вставок.
Цвет оцинковки	Серебристый, желтоватый (хроматированный), черный	Влияет только на эстетику, характеристики не меняет.

Частые вопросы по теме (FAQ)

Зачем нужна перфорация (дырки) в кабельном лотке?

Перфорация выполняет две ключевые функции. Во-первых, это вентиляция: при прохождении силовых кабелей выделяется тепло, и отверстия обеспечивают естественную циркуляцию воздуха, предотвращая перегрев проводки. Во-вторых, это удобство монтажа: через готовые отверстия лоток крепится к потолку или стене, а также в них заводаятся пластиковые хомуты для фиксации пучков проводов. Это исключает необходимость сверлить металл на месте.

Каковы правила заполнения лотка и нормы по госту?

Заполнение лотка проводами не должно превышать 60-70% от его объема. Это требование необходимо для обеспечения свободной циркуляции воздуха и возможности добавления новых кабелей в будущем. Согласно нормам (ПУЭ), в лотке должно оставаться не менее 15% свободного пространства для воздушного зазора. Шаг крепления металлического лотка с силовыми проводами не должен превышать 2 метров, однако на практике подвесы ставят через каждые 1-1,5 метра, чтобы исключить провисание.

Как при монтаже разделить силовые и слаботочные кабели в одном лотке?

Силовые (220 В) и слаботочные (интернет, телевидение) кабели запрещено укладывать в общий пучок для предотвращения наводок и помех в сигнале. Согласно правилам, для их разделения используют специальные разделительные вставки (перегородки), которые делят лоток на две или три зоны. Либо монтируют два параллельных лотка. Без экрана или перегородки расстояние между силовым и слаботочным кабелем в одном лотке должно быть не менее 10-15 см.

Обязательно ли заземлять металлический перфорированный лоток?

Да, это строгий норматив. Так как металлический лоток является открытой проводящей частью, при повреждении изоляции кабеля ток может перейти на него. Чтобы избежать удара током, все секции лотка соединяют между собой перемычками и подключают к шине заземления в электрощитке. Сопротивление заземления по нормам должно быть не более 4 Ом. Места соединений обязательно зачищаются и обрабатываются токопроводящей смазкой.

Какую нагрузку выдерживает перфорированный лоток и какой выбрать размер для дома?

Один метр лотка шириной 200 мм (в зависимости от толщины металла) выдерживает до 50 кг равномерно распределенной нагрузки, что примерно соответствует 20-30 силовым кабелям. Для квартиры или частного дома: для трассы освещения (3 кабеля по 1,5 мм²) достаточно ширины 50 мм; для силовой линии к кондиционеру и слаботочки лучше брать ширину 100 мм с разделителем; ширина до 200 мм подходит для большинства задач. Для легких сетей подойдет толщина стали 0,5 мм, для тяжелых силовых кабелей — от 0,8 мм.
