Как обустроить ливневую канализацию с дождеприемниками под водостоком

Как обустроить ливневую канализацию с дождеприемниками под водостоком

Ливневая канализация — это система, которая собирает дождевую воду с крыши и отводит её в безопасное место. Без неё фундамент быстро разрушится от переувлажнения, а лужи во дворе станут болотом. Главная задача — установить решётки (дождеприёмники) прямо под водосточными трубами и проложить трубы так, чтобы вода уходила самотеком. Вся работа делится на три этапа: копка траншей, сборка узлов и засыпка. Ниже приведен алгоритм, который поможет сделать систему надёжной на десятки лет.

Список материалов и инструментов

• Дождеприёмники (пластиковые или бетонные) с решёткой — по количеству водосточных труб. Для частного дома обычно хватает моделей на 300–400 мм высоты.
• Трубы для наружной канализации оранжевого цвета (ПНД) диаметром 110 мм с классом жёсткости SN4. Они выдерживают давление грунта и морозное пучение.
• Фитинги: муфты, тройники, отводы 45° или 90°, заглушки, ревизионные люки.
• Песок строительный (мытый) — для подушки под трубы и засыпки пазух.
• Щебень фракции 20–40 мм — для дренажной подушки и обсыпки дождеприёмников.
• Цемент М400 и бетонная смесь (или готовый тощий бетон) — для фиксации дождеприёмников на дне ямы.
• Геотекстиль иглопробивной (плотность 150–200 г/м²) — для отделения щебня от грунта.
• Коллектор (накопительный колодец) или сброс в центральную ливневку — зависит от схемы участка.
• Лопата штыковая и совковая, кирка, тачка для вывоза грунта.
• Уровень строительный (не менее 1 метра) и шнур-причалка.
• Рулетка, маркер, ножовка по пластику или болгарка.
• Герметик силиконовый сантехнический или резиновые уплотнители (если не входят в комплект).
• Перфоратор или лом — для разбивки твёрдых слоёв почвы.
• Ведро и поливальная лейка — для проверки герметичности стыков.

Вся пластиковая арматура должна быть ориентирована на наружное применение. Внутренние серые трубы для канализации в квартире здесь не подходят — они треснут от мороза и давления земли. Оранжевые трубы SN4 выдерживают глубину до 4 метров, чего хватает для большинства регионов. Дождеприёмники лучше брать с корзиной для мусора — она задерживает листву и песок, упрощая чистку.

Пошаговая инструкция по монтажу

1. Разметка трассы. Начинать нужно с самой низкой точки участка — туда будет стекать вода. Натянуть шнур от водосточной трубы до коллектора или канавы. Важно, чтобы уклон был не меньше 2–3 см на каждый метр длины трубы. Если участок ровный, придётся копать траншею с перепадом высот. Нельзя допускать провисания шнура — все повороты должны быть плавными.
2. Копка траншей. Выкопать канаву глубиной 50–70 см (для трубы 110 мм с подушкой). Ширина траншеи — 40–50 см, чтобы удобно работать. На дне сформировать уклон с помощью песка. Для этого насыпать слой песка толщиной 10–15 см, смочить его водой и утрамбовать. Уклон проверять уровнем на длинной доске. В местах установки дождеприёмников сделать ямы чуть шире — примерно 40×40 см, с учётом бетонной подушки.
3. Устройство бетонного основания под дождеприёмники. Категорически важно устанавливать дождеприемники на твёрдое основание. Если поставить пластиковый короб прямо на песок, зимой грунт вспучится и решётка вылезет на поверхность. На дно ямы засыпать 10–15 см песка, утрамбовать, залить тощий бетон слоем 10 см. Разровнять его правилом. Через сутки бетон схватится — можно ставить дождеприёмник.
4. Сборка дождеприёмников. Пластиковые модели обычно имеют патрубок для подключения трубы. Если в комплекте есть глухой корпус, вырезать отверстие под 110 мм с помощью коронки или ножа. Вставить уплотнительное кольцо, смазать силиконовым герметиком. Соединить дождеприёмник с отводом 90° или 45° (в зависимости от направления трубы). Затем опустить конструкцию на бетон, выровнять по уровню и зафиксировать распорками, пока раствор схватывается.
5. Монтаж трубопровода. Начинать от дождеприёмников к коллектору. Трубы резать ножовкой и очищать края от заусенцев. Стыки обязательно смазывать силиконовой смазкой или мыльным раствором — это облегчает сборку. Каждое соединение прощёлкивается до упора. Укладку вести строго по натянутому шнуру. Через каждые 2–3 метра делать ревизионные тройники с заглушками на случай засора. Все повороты делать плавными отводами 45° — резкие углы забиваются мусором.
6. Установка коллектора. Если вода сбрасывается в центральную ливневку, достаточно поставить пластиковый колодец. Для частного дома с большим участком делают накопительную ёмкость из бетонных колец или герметичного пластика. Дно колодца засыпают щебнем на 30–40 см, чтобы вода уходила в грунт. Крышка должна быть герметичной, чтобы туда не попадала грязь. Соединение трубы с коллектором делают через резиновую манжету.
7. Гидроизоляция и проверка. Перед засыпкой траншей обязательно проверить герметичность всех стыков. Перекрыть нижний конец трубы заглушкой, залить в систему через дождеприёмник ведро воды. Если уровень воды не падает, соединения герметичны. Если вода уходит — значит, есть течь. Нужно разобрать дефектный стык и заново нанести герметик. Только после этого приступать к обратной засыпке.
8. Обратная засыпка. Засыпать траншею песком слоями по 10 см, проливая водой и трамбуя ручной трамбовкой. Это предотвратит проседание грунта весной. Самый верхний слой (20–30 см) можно засыпать родным грунтом, но без крупных камней, чтобы не продавить трубу. Важно не насыпать землю выше уровня решёток дождеприёмников — они должны оставаться на поверхности.
9. Монтаж решётки. После засыпки очистить дождеприёмник от мусора. Установить металлическую или пластиковую решётку. Зазоры между корпусом и решёткой должны быть 0,5–1 см для стока воды. Если решётка закреплена винтами, затянуть их равномерно. Ревизионные люки над тройниками оставить доступными — их маскируют дерном или плиткой, но не засыпают землёй.

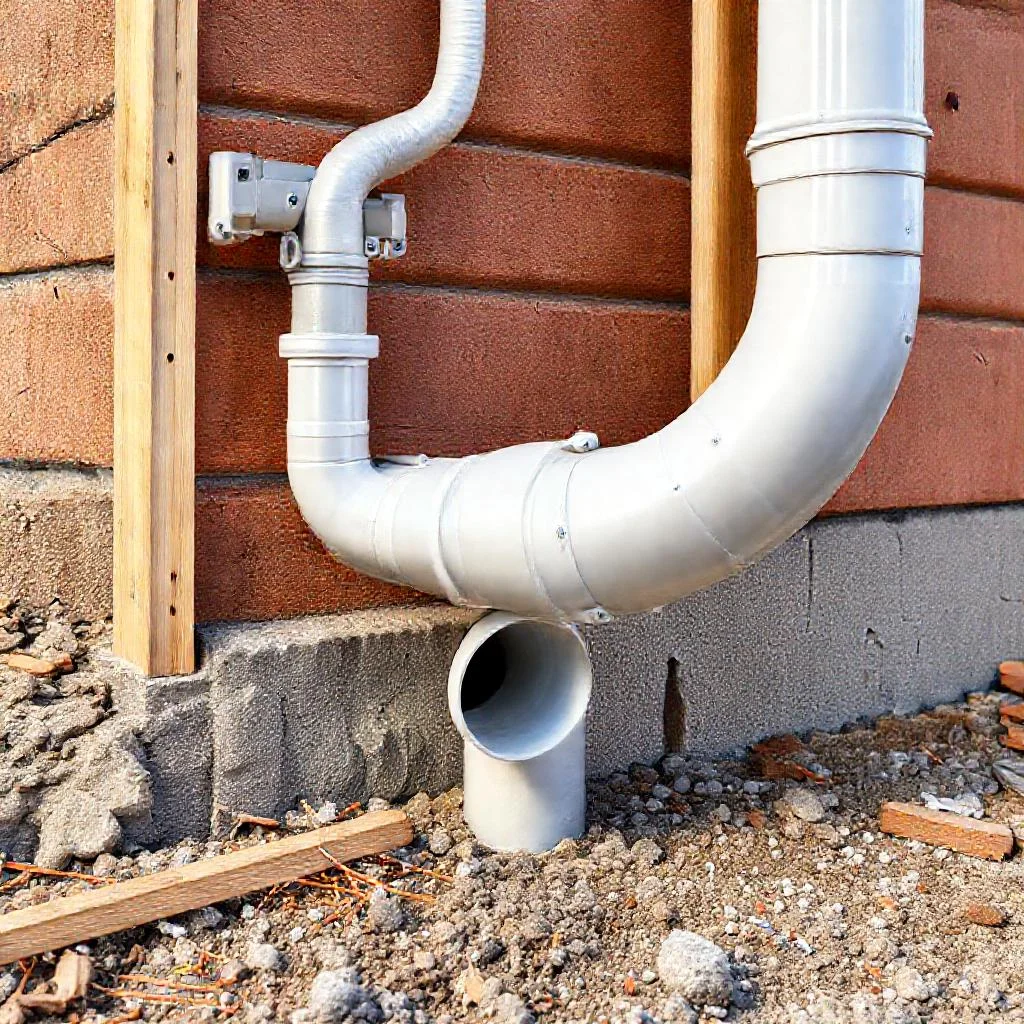

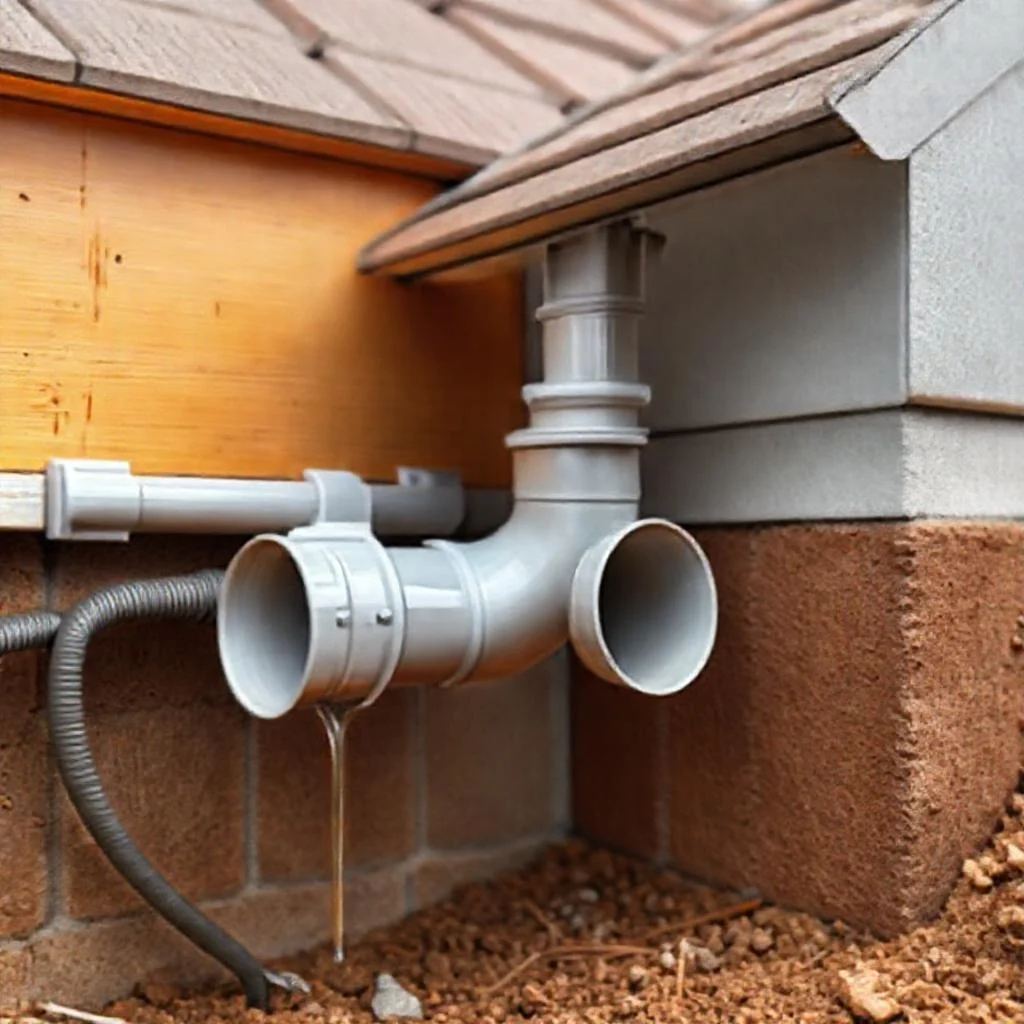

10. Присоединение водосточных труб. Водосточная труба от крыши должна входить прямо в приёмную решётку, но не касаться её дна. Оптимальный зазор — 5–7 см, чтобы поток воды не бил в решётку с шумом, а спокойно стекал. Если производится капитальный ремонт кровли, трубу можно завести в дождеприёмник через боковое отверстие — это снижает случайный выплёск.

После завершения работ стоит пролить систему из шланга под напором — это окончательно проверит проходимость. Если на стыках появилась влага, подтянуть муфты или заменить уплотнители. Ливневая канализация с дождеприёмниками почти не требует обслуживания: один раз в год, перед зимой, извлекать корзину для мусора и промывать трубы струёй воды. Нельзя заливать в систему электролит или кислоту — пластик разрушится.

Ключевые цифры, которые необходимо помнить: уклон 2–3 см на метр, глубина заложения на 20 см ниже глубины промерзания (для Москвы это 1,4 метра), диаметр труб 110 мм для домов до 200 м² и 160 мм для больших площадей. Дождеприёмники всегда фиксируются в бетоне — это исключает вспучивание за зиму. При соблюдении этих правил ливневка прослужит 30–50 лет без ремонта.

Таблица: Ключевые параметры и материалы для устройства ливневой канализации

В данной таблице систематизированы основные технические характеристики, материалы и цифровые значения, упомянутые в статье. Данные строго соответствуют тексту и помогут в подборе комплектующих и соблюдении технологии монтажа ливневой системы с дождеприемниками.

Частые вопросы по теме (FAQ)

Какие трубы нужно использовать для наружной ливневой канализации?

Для наружной ливневой канализации применяются специальные трубы для наружной канализации оранжевого цвета (ПНД) диаметром 110 мм с классом жёсткости SN4. Эти трубы выдерживают давление грунта и морозное пучение. Обычные серые трубы для внутренней канализации не подходят — они треснут от мороза и давления земли.
