Как обжать наконечник НШВИ на многопроволочный провод: инструкция для новичка
Наконечник НШВИ — это втулка, которая превращает рыхлый пучок тонких жил в монолитную «колбаску». Без него контакт в клемме будет плохим, провод начнет греться, а искрение может привести к пожару. Важно понять: простые пассатижи, удар молотком или обжим плоскогубцами здесь категорически не подходят. Это нарушает геометрию контакта и снижает прочность соединения. Ниже — правильная последовательность, которая даст надежный результат.
Что потребуется
- Пресс-клещи (кримпер). Любая модель с храповым механизмом. Важно, чтобы в матрицах были гнезда под сечение 1.5, 2.5, 4 и 6 кв. мм. Профессиональные клещи стоят дороже, но для дома подойдет инструмент за 600–1000 рублей.
- Наконечники НШВИ. Гильзы с цветным пластиковым воротником. Цвет кодирует сечение: красный (0.5–1.5 мм²), синий (2.5 мм²), серый (6.0 мм²). Берите с запасом по длине, если провод толще изоляции.
- Стриппер (инструмент для снятия изоляции) или острый строительный нож. Ножницами пользоваться не стоит — они мнут жилы.
- Многопроволочный провод. Например, ПВС (гибкий) или ШВВП. Одножильный (монолит) обжимать НШВИ смысла нет — для него есть другие наконечники.
- Измеритель (линейка) для контроля длины зачистки, если нет опыта «на глаз».
Пошаговый алгоритм обжима
- Зачистите конец провода ровно на длину металлической втулки. Не снимайте изоляцию на глаз. Сделайте засечку на расстоянии, равном длине «юбки» наконечника (обычно 10–15 мм). Если оставить изоляцию длиннее — пластиковый воротник не сядет плотно. Если короче — жилы будут торчать снаружи, загибаться и ломаться. Снимайте аккуратно, стараясь не резать сами медные жилы.
- Расправьте и соберите все жилы в тугой пучок. Скручивать проволочки между собой не нужно — они должны войти в гильзу параллельно. Просто пальцами слегка сожмите их, чтобы пучок стал круглым и плотным.
- Наденьте наконечник до упора. Металлическая часть гильзы должна полностью закрыть зачищенный участок. Пластиковый воротник ляжет на изоляцию провода, но не должен налезать на голую медь. Проверьте, чтобы ни одна тонкая жилка не болталась снаружи гильзы.

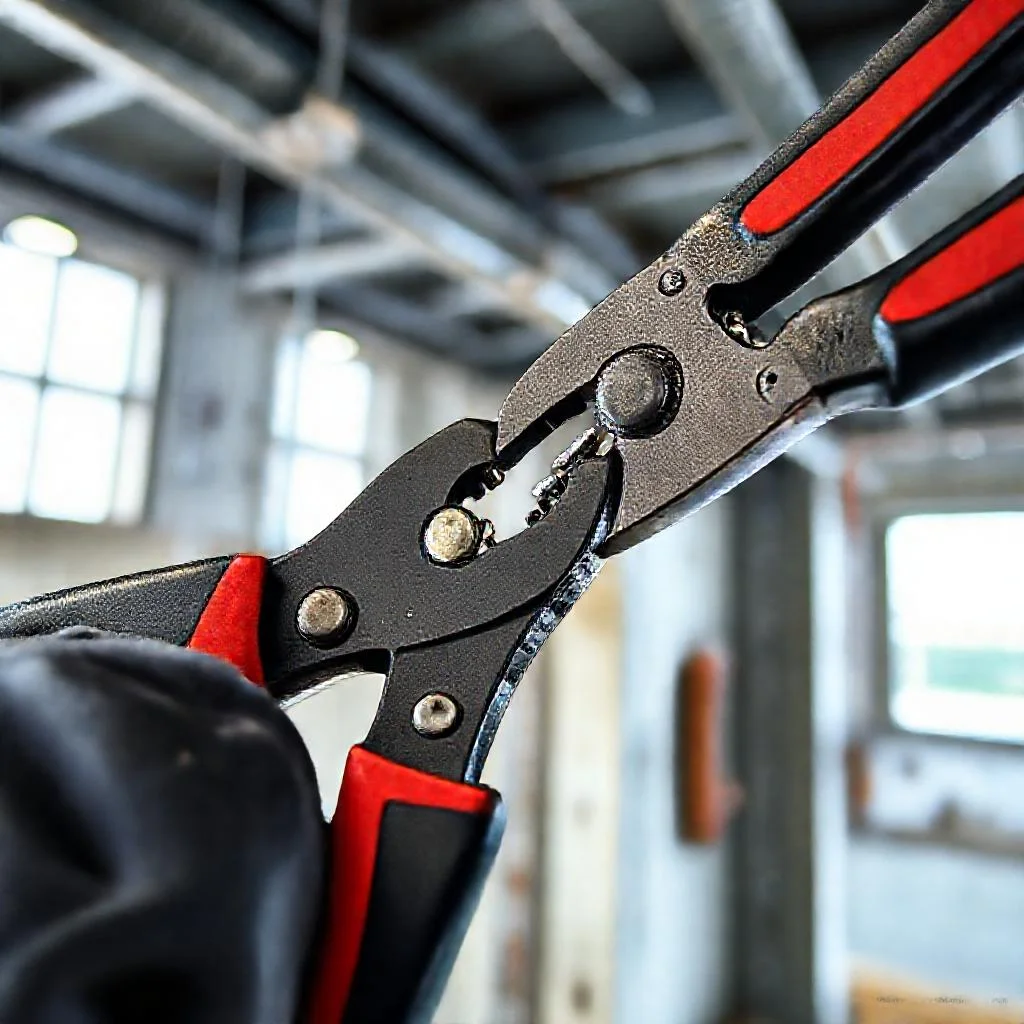

- Подберите нужное гнездо в матрице кримпера. Матрицы — это калиброванные отверстия в головке пресс-клещей. Там проставлены цифры: 1.5, 2.5, 4.0, 6.0. Кладите наконечник строго в то гнездо, которое соответствует его сечению. Например, синяя гильза на 2.5 мм² ложится в гнездо с отметкой «2.5». Ошибка в большую сторону даст слабый обжим, в меньшую — раздавит гильзу или повредит матрицу.

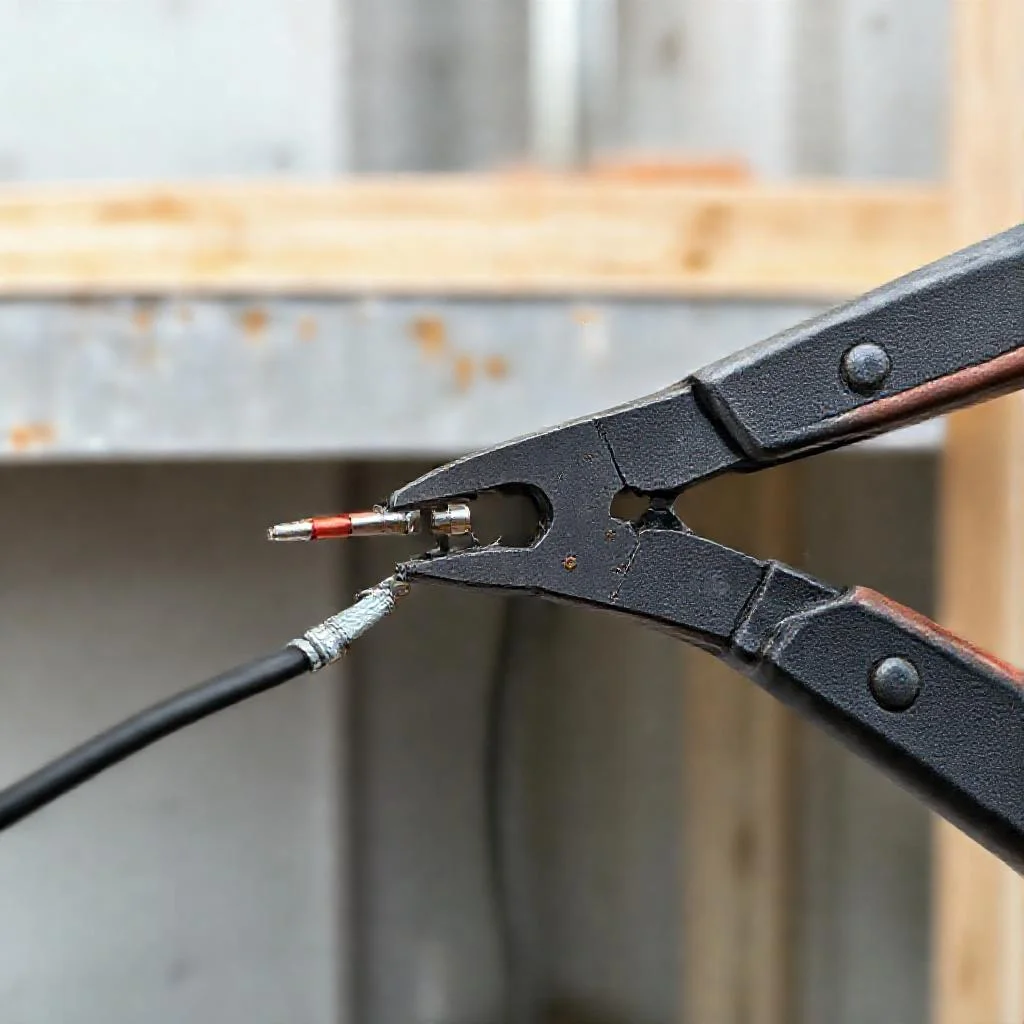

- Сделайте полный ход рукояток до срабатывания храповика. Вставьте наконечник в пресс-клещи и плавно, но уверенно сожмите ручки. Рабочие губки должны сомкнуться. Храповой механизм не даст разжать клещи обратно, пока обжим не будет завершен. Если в конце хода слышен щелчок — операция выполнена.
- Визуально проверьте качество обжима. После снятия с матрицы на гильзе остается ровная вмятина с двух сторон (если клещи обжимают в форме квадрата или трапеции). Края не должны быть острыми. Пластиковый воротник не должен треснуть. Попробуйте рукой потянуть наконечник вниз — он не должен сдвигаться.
- Проведите контрольное подергивание за провод. Держите наконечник пальцами одной руки, а другой — тяните провод назад. Если гильза не едет по жилам — все сделано правильно. Если боитесь повредить пальцы, зажмите наконечник в тиски, но обычно достаточно усилия руки. Ослабленный обжим, сделанный кусачками или пассатижами, приведет к тому, что жилы выскользнут уже при сборке щитка.
Советы и типичные ошибки
Почему плохо работают простые пассатижи. У них нет профиля, повторяющего форму гильзы. При обжиме пассатижами гильза сплющивается в «блин», а не обжимается равномерно. Внутри образуются пустоты, контакт держится только на трении. Со временем медь нагревается, расширяется, соединение слабеет и искрит. Никакой пассатиж не даст того усилия и калибра, который закладывает храповый механизм пресс-клещей.
Главное правило подбора матрицы. Номер на гнезде кримпера должен строго соответствовать маркировке на гильзе. Например, для провода сечением 2.5 мм² берут синий НШВИ на 2.5. В матрице на 1.5 он не пролезет, а в матрице на 4.0 — обожмется хлипко и провод будет вываливаться. Даже если кажется, что гнездо подходит «почти», используйте только точное попадание.
Как быть с проводами разного сечения? Если один конец кабеля толще другого, обжимать их вместе категорически нельзя. Нужно брать двойной наконечник НШВИ-2 или ставить отдельные гильзы на каждый провод и соединять уже через клемму. Никогда не засовывайте в одну втулку провод на 2.5 и на 1.5 — тонкий будет болтаться, а контакт перегреется.
Проверка на излом. После обжима слегка согните провод возле выхода из наконечника. Если чувствуется жесткость и металл не хрустит, значит, изоляция снята без повреждений жил. Если же провод в этом месте легко ломается, значит, стриппер или нож подрезали медные нити. В таком случае кусок лучше отрезать и обжать заново.
Материал наконечников. Качественные НШВИ сделаны из электротехнической меди и покрыты лужением (желтоватый отлив). Китайские дешевые гильзы часто бывают из латуни или стали с тонким слоем меди — они хуже держат контакт и быстрее окисляются. Если есть сомнения, лучше купить проверенную партию — разница в цене копеечная, а надежность соединений в розетке или щитке того стоит.
Снятие изоляции и его последствия. Если зачищать конец провода ножом «на угол», можно легко перерубить часть жил. От этого сечение провода уменьшается, он начинает греться. Лучший вариант — использовать стриппер с регулировкой длины очистки. Или делать круговой надрез изоляции не глубоко, а затем стягивать ее боковым движением, не режа медь.
Когда НШВИ не нужен. Если провод одножильный (монолит), обжимать его гильзой излишне. Одножильный провод не пушится, он сам по себе жесткий и легко зажимается в клемме винтом. НШВИ для моножилы может даже навредить — лишняя гильза увеличивает диаметр, и могут возникнуть проблемы с плотным затягом винта в зажиме. Для многожильных проводов использование этой гильзы обязательно.
Уход за пресс-клещами. После работы матрицы нужно протереть сухой тряпкой от медной пыли. Если губки забиты грязью, обжим становится неполным. Раз в полгода можно капнуть машинного масла на ось храпового механизма. Нельзя допускать падения клещей на пол — это смещает калибровку матриц, и они начинают работать неточно.
Сколько должен держать обжим. По нормам готовое соединение должно выдерживать осевое усилие примерно 80–100 Н (как будто подвесили груз 8–10 кг). Если гильза сползает при меньшем усилии — значит, допущена ошибка в подборе матрицы или плохо снята изоляция. В бытовых условиях проверка рукой — достаточный тест.
Визуальный признак правильного обжима. На металлической части гильзы должны остаться четкие следы от клещей — две симметричные лунки (или квадратная форма). Они равномерно обжимают жилы по всей окружности. Если отпечаток смазанный, неглубокий или смещенный — обжим бракованный. Такой наконечник срезают и делают заново.
Резюме. Освоив работу с пресс-клещами и запомнив соответствие матриц сечениям, можно делать аккуратные и безопасные соединения. Это один из тех навыков, который напрямую влияет на пожарную безопасность. Лучше потратить одну минуту на правильный обжим, чем потом менять расплавленную клемму или искать причину скачков напряжения.
Таблица: Обжим наконечников НШВИ: цвета, сечения и соответствие матриц пресс-клещей
В таблице ниже представлены ключевые данные из статьи для быстрой сверки: соответствие цвета гильзы НШВИ её сечению, а также номер гнезда матрицы пресс-клещей, которое необходимо использовать для корректного обжима. Соблюдение этого соответствия гарантирует надежный контакт и исключает ошибки, ведущие к нагреву провода.
| Цвет пластикового воротника НШВИ | Сечение наконечника (мм²) | Номер гнезда в матрице кримпера |
|---|---|---|
| Красный | 0.5–1.5 | 1.5 |
| Синий | 2.5 | 2.5 |
| Серый | 6.0 | 6.0 |
Частые вопросы по теме (FAQ)
Почему нельзя обжимать наконечники НШВИ обычными пассатижами?
Простые пассатижи не имеют профиля, повторяющего форму гильзы. При обжиме пассатижами гильза сплющивается в «блин», а не обжимается равномерно. Внутри образуются пустоты, контакт держится только на трении. Со временем медь нагревается, расширяется, соединение слабеет и искрит. Только пресс-клещи с храповым механизмом дают нужное усилие и калибр обжима.
Как правильно подобрать гнездо в матрице кримпера для обжима НШВИ?
Номер на гнезде кримпера должен строго соответствовать маркировке на гильзе. В матрицах пресс-клещей есть гнезда под сечение 1.5, 2.5, 4 и 6 кв. мм. Например, для синей гильзы на 2.5 мм² нужно использовать гнездо с отметкой «2.5». Если взять гнездо на 4.0, обжим будет хлипким и провод вывалится. Если на 1.5 — гильза не пролезет или будет раздавлена.
Какой длины нужно зачищать провод для наконечника НШВИ?
Зачищать конец провода нужно ровно на длину металлической втулки наконечника, которая обычно составляет 10–15 мм. Не снимайте изоляцию на глаз — лучше использовать линейку для контроля. Если оставить изоляцию длиннее, пластиковый воротник не сядет плотно. Если короче — жилы будут торчать снаружи, загибаться и ломаться.
Нужно ли скручивать жилы многопроволочного провода перед надеванием гильзы?
Нет, скручивать проволочки между собой не нужно. После снятия изоляции жилы расправляют и собирают в тугой пучок — они должны войти в гильзу параллельно, плотно и равномерно. Достаточно слегка сжать их пальцами, чтобы пучок стал круглым.
Какое усилие должен выдерживать правильно обжатый наконечник НШВИ?
По нормам готовое соединение должно выдерживать осевое усилие примерно 80–100 Н, что соответствует усилию, как если бы подвесили груз 8–10 кг. В бытовых условиях достаточно проверки рукой: нужно потянуть наконечник — он не должен сдвигаться. Если гильза сползает при меньшем усилии — допущена ошибка в подборе матрицы или плохо снята изоляция.
