Как сделать пристенный дренаж фундамента с укладкой трубы софт-рок

Как сделать пристенный дренаж фундамента с трубой «Софт-Рок»: пошаговая инструкция

Пристенный дренаж — это инженерная система, которая защищает фундамент дома от лишней воды. Грунтовая влага и осадки создают давление на стены подвала. Если не отвести воду, появится сырость, плесень, а зимой морозное пучение повредит бетон. Труба «Софт-Рок» (Soft Rock) — это гибкая дрена с фильтрующей оболочкой из щебня, скрепленного сеткой. Она упрощает монтаж, так как не требует засыпки гравия. Задача — собрать воду, текущую вдоль стен, и направить её в колодец или канаву.

Работа проводится на этапе строительства дома, когда фундамент уже готов, но не засыпан грунтом. Если дом уже стоит, придется копать траншею по периметру. Главное правило: дренажная труба укладывается ниже подошвы фундамента на 300 мм с уклоном 1 см на метр. Это гарантирует, что вода будет уходить самотеком, а не застаиваться под зданием. Нарушение уклона ведет к заиливанию и замерзанию системы.

Инструкция рассчитана на самостоятельное выполнение. Нужны физическая сила, аккуратность и понимание геологии участка. Если грунт глинистый, дренаж обязателен. На песчаных почвах воду отводить проще, но защита всё равно не помешает.

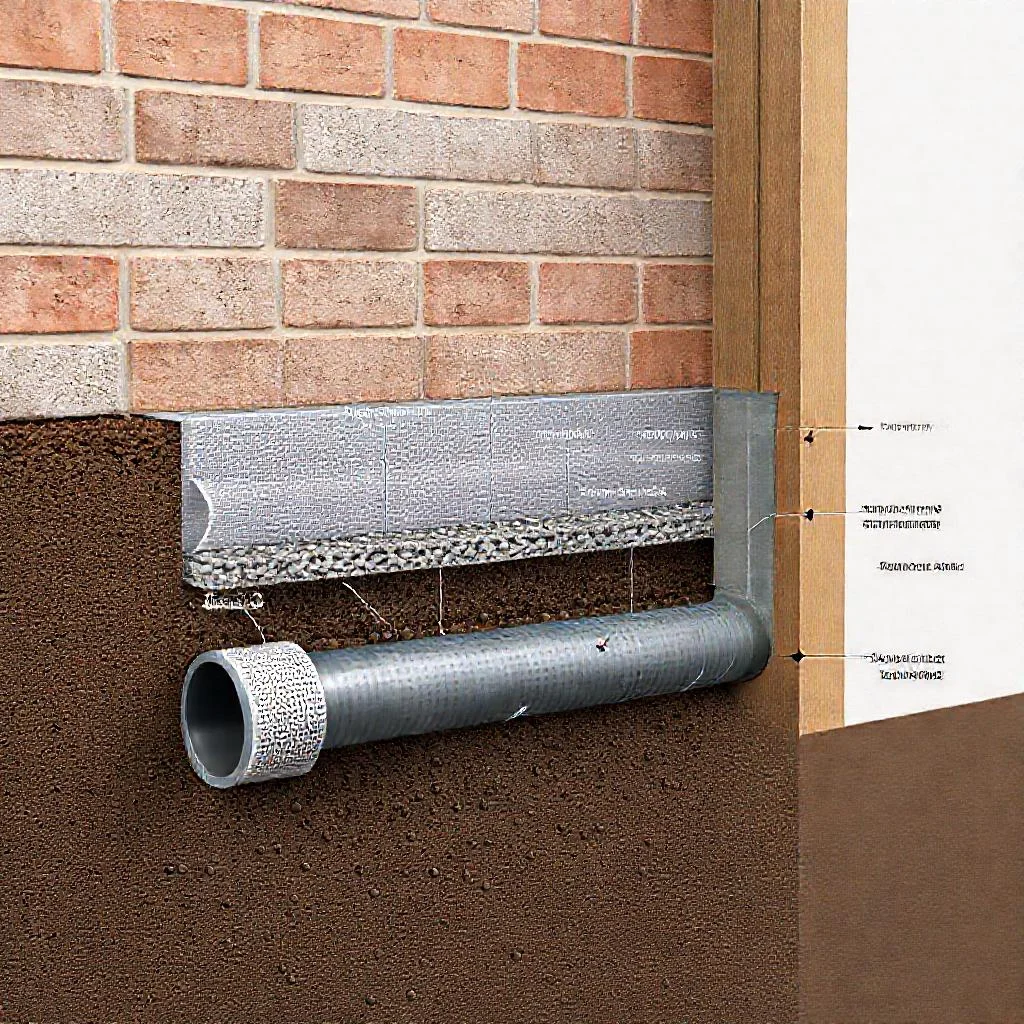

Иллюстрация к статье: Как сделать пристенный дренаж фундамента с укладкой трубы софт-рок

Материалы и инструменты

Дренажная труба «Софт-Рок» (в бухтах, длина считается по периметру фундамента плюс 10% на запас).
Соединительные муфты для «Софт-Рок» (обычные пластиковые, без перфорации).
Геотекстиль иглопробивной (плотность 150-250 г/м², ширина рулона — минимум 2 метра).
Щебень гранитный, фракция 20-40 мм (для отсыпки дна траншеи, если грунт слабый).
Песок строительный (крупнозернистый, без глины и камней).
Смотровые колодцы (пластиковые, диаметр 315 мм или 400 мм, по одному на каждый угол и на прямой участок через 15 метров).
Крышки для колодцев (глухие или с решеткой).
Цемент М500 (для фиксации колодцев в грунте, если они легкие).
Доски обрезные (для опалубки или временных подпорок).
Лопата штыковая и совковая.
Тачка строительная.
Уровень лазерный или водяной (длина минимум 5 метров).
Рулетка 20 м.
Нож строительный (с острым лезвием, для резки геотекстиля).
Колышки деревянные и шнур-причалка.
Ведро или насос (для откачки воды из траншеи, если пошли дожди).
Перчатки рабочие, очки, резиновые сапоги.

Алгоритм работ

Разметка траншеи. Отступить от стены фундамента 0,5-1 метр. Вбить колышки по углам будущей канавы. Натянуть шнур строго по линии. Ширина траншеи — 40 см (под одну трубу). Если почва рыхлая, копать на ширину лопаты.
Земляные работы. Копать траншею по всему периметру здания. Глубина: ниже подошвы фундамента на 300 мм. Проверить это рулеткой от уровня земли до дна. Сразу задавать общий уклон: 1 см на метр в сторону сбросного колодца или канавы. Например, если длина стены 20 метров, перепад высот составит 20 см. Дно траншеи должно быть ровным, без бугров.
Уплотнение дна. Пройти по дну траншеи ручной трамбовкой или ногами (в сапогах). Убрать остроугольные камни, которые могут порвать геотекстиль. Если грунт глинистый, отсыпать слой щебня 5-10 см и снова утрамбовать. Это дренирующая подушка.
Укладка геотекстиля. Раскатать рулон геотекстиля по дну траншеи, заводя края на стенки. Запас наверх — не менее 50 см с каждой стороны. Полотно должно идти без натяжения, складками. Стыки нахлестом 20-30 см. Если траншея длинная, резать ножом прямо по месту.
Сборка трубы «Софт-Рок». Бухта разматывается вдоль траншеи. Труба уже имеет оболочку из щебня, поэтому не требует засыпки гравием. Соединять отрезки муфтами: надеть муфту на одну трубу, вставить вторую до упора. Проверить, чтобы стык был плотным. На поворотах трубу можно гнуть радиусом не менее 1 метра.
Установка смотровых колодцев. На каждом углу и через 15 метров вырыть яму в траншее чуть шире колодца. Дно ямы присыпать песком на 10 см. Установить колодец вертикально, подвести к нему трубу с двух сторон. В стенке колодца вырезать отверстия под трубу «Софт-Рок»: диаметр совпадает с наружной оболочкой. Вставить трубу, зафиксировать резиновым уплотнителем или герметиком. Это нужно для ревизии и прочистки дренажа.
Обсыпка трубы песком. Засыпать уложенную трубу слоем песка толщиной 15-20 см. Песок не должен быть с глиной. Разровнять лопатой, не повреждая оболочку. Полить водой из ведра для уплотнения, но не трамбовать. Песок защитит трубу от льда и примет нагрузку от грунта.
Закрытие геотекстилем. Завернуть края геотекстиля на песок с нахлестом 30 см. Получится «конверт», который не дает грунту смешиваться с дренажным слоем. Если полотна не хватает, доложить отрезками с перекрытием 20 см. Зафиксировать края камнями или присыпать землей, чтобы не сдуло ветром.
Обратная засыпка траншеи. Засыпать траншею вынутым ранее грунтом. Но если грунт — глина, лучше заменить его на песок (35-50 см) и только потом родная земля. Это предотвратит засасывание воды обратно к стене. Засыпать слоями по 20-30 см, каждый слой слегка утрамбовывать ногами. Верхний слой (10-15 см) — плодородная земля под газон или отмостку.
Обустройство выводной трубы. От последнего колодца проложить трубу с уклоном 2 см на метр до приемного колодца или канавы. Если сброс идет в ливневку, ставить обратный клапан. Конец трубы вывести на 30 см выше дна колодца, чтобы мусор не забивал отверстие.
Тестирование системы. Залить в смотровой колодец 2-3 ведра воды. Проследить, как вода уходит через трубу. Если через 5 минут на поверхности нет луж, уклон правильный. Проверить, не стоит ли вода в начале траншеи (самая верхняя точка). При необходимости отрегулировать уклон подсыпкой песка.
Финишная отделка. Установить крышки колодцев (тяжелые, чтобы не воровали). Если зона проезда машин, колодцы бетонируются. Сверху на траншею можно засыпать гравий или плитку — это отмостка. В идеале, ширина отмостки 1 метр, уклон от стены 3%.

Важные нюансы для долговечности

Труба «Софт-Рок» монтируется без щебня, но требования к уклону остаются прежними. Фильтрующая оболочка задерживает песок, но пропускает воду. Через 5-7 лет геотекстиль может заилиться. Тогда промывка делается через смотровые колодцы шлангом с напором воды. Если колодцев нет, трубу нельзя прочистить.

Уровень закладки — ниже глубины промерзания грунта. В средней полосе России это 1,2-1,5 метра от поверхности. Если не заглубить, зимой вода в трубе замерзнет и разорвет стенки. Но пристенный дренаж обычно идет на той же глубине, что и фундамент (ниже подошвы на 300 мм). Если фундамент неглубокий, трубу придется утеплить сверху пенопластом или экструдированным пенополистиролом.

Соединение трубы с колодцем — слабое место. Муфты должны быть плотными, иначе грунт проникнет внутрь. Используйте заводские уплотнители, а не скотч. На прямых участках длиной более 30 метров делают промежуточный колодец, чтобы снизить нагрузку на трубу и улучшить доступ для ремонта.

Если дом стоит на склоне, дренаж можно сделать открытым (канава с выводом воды в овраг). Но пристенная схема всё равно лучше, так как защищает именно фундамент. Вода сверху (крыша, газон) отводится отдельно по ливневке, иначе дренаж захлебнется.

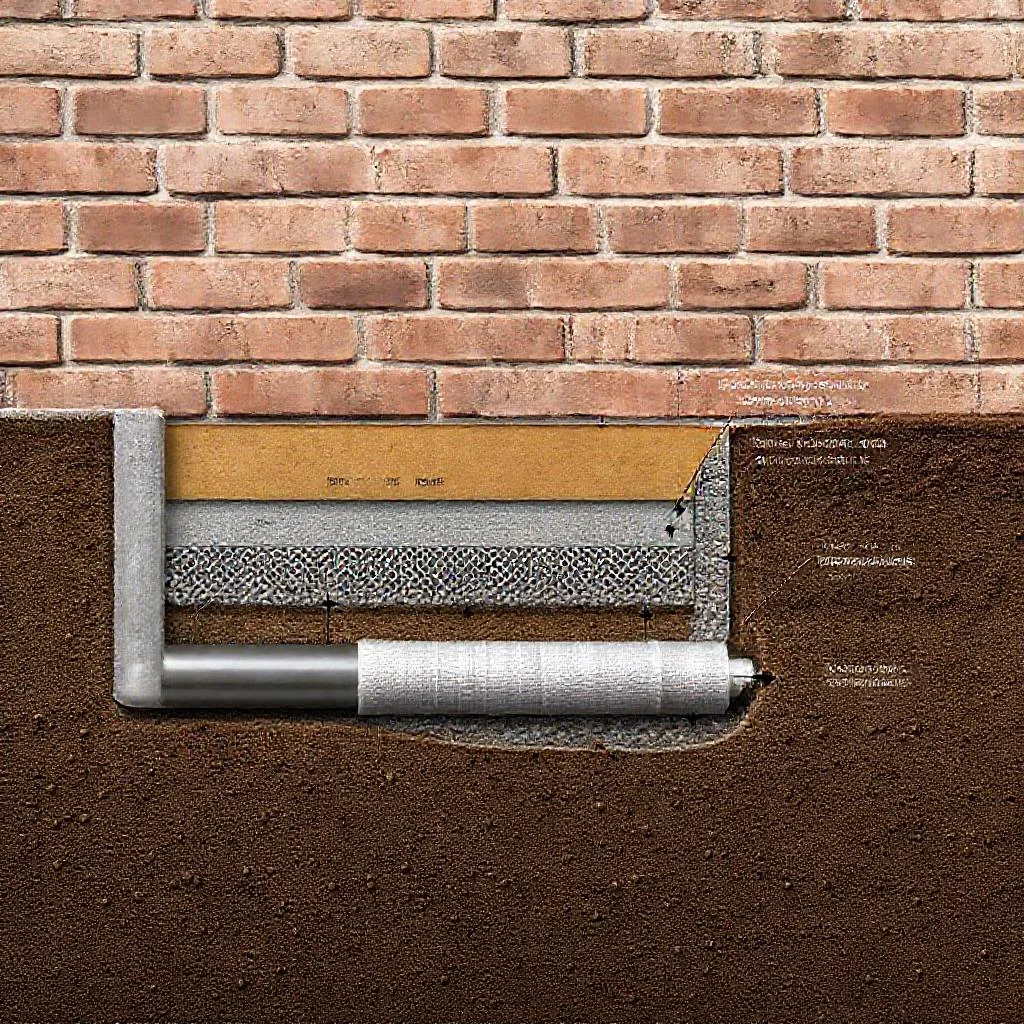

Детальное фото: Как сделать пристенный дренаж фундамента с укладкой трубы софт-рок

Ошибка новичков — экономия на геотекстиле. Если завернуть трубу в дешевый материал, он быстро гниет, и система забивается глиной. Берите иглопробивной геотекстиль, а не термоскрепленный. Последний плохо пропускает воду и слеживается.

Еще один нюанс: отмостка (бетонная или плиточная) должна иметь уклон от стены. Если вода будет течь к фундаменту, дренаж будет перегружен. Ширина отмостки не менее 70 см, лучше 1 метр. Стык отмостки и стены герметизируется мастикой.

Почему это работает

Основание фундамента испытывает давление от пучинистых грунтов. Зимой вода в земле замерзает, расширяется и выталкивает дом вверх. Пристенный дренаж осушает зону вокруг бетона. Уклон 1 см на метр и заглубление на 300 мм ниже подошвы фундамента гарантируют, что вода не скапливается, а уходит в колодец. Это старый проверенный метод, описанный в СП 50-101-2004.

Труба «Софт-Рок» упрощает процесс: не нужно возить щебень, сыпать его вручную, бояться, что острые края порвут ткань. Всё уже встроено в заводскую оболочку. Это дороже, чем обычная труба с засыпкой, но экономит время и силы — что для непрофессионала часто важнее.

После укладки дренажа рекомендуется подождать год и проверить, не осела ли земля над траншеей. Если появились провалы, подсыпать грунт. Со временем система стабилизируется, и о ней можно забыть на 10-15 лет. Главное — чистить колодцы раз в 2-3 года и не сажать деревья с мощными корнями ближе 2 метров от дренажа.

Таблица: Сводка ключевых параметров и требований при монтаже пристенного дренажа фундамента с трубой «Софт-Рок»

В данной таблице систематизированы строго релевантные данные из текста статьи: основные геометрические параметры траншеи, требования к материалам, условия монтажа трубы «Софт-Рок», а также критические нюансы для обеспечения долговечности системы.

Параметр / Элемент	Значение / Характеристика	Примечание / Дополнительное условие
Заглубление трубы относительно подошвы фундамента	300 мм (ниже подошвы фундамента)	Гарантирует отвод воды самотеком и защиту от застаивания.
Уклон дренажной трубы	1 см на метр (в сторону сбросного колодца или канавы)	Нарушение ведет к заиливанию и замерзанию системы. При длине стены 20 метров перепад высот составит 20 см.
Ширина траншеи	40 см (под одну трубу)	Для рыхлой почвы — на ширину лопаты.
Отступ траншеи от стены фундамента	0,5 — 1 метр	—
Геотекстиль (иглопробивной)	Плотность 150-250 г/м², ширина рулона минимум 2 метра	Запрещено использовать термоскрепленный (плохо пропускает воду и слеживается).
Напуск геотекстиля на стенки траншеи	Не менее 50 см с каждой стороны	Для создания «конверта» при финишном закрытии.
Нахлест стыков геотекстиля	20-30 см	—
Слой песка для обсыпки трубы	15-20 см	Песок должен быть крупнозернистый, без глины. Поливается водой для уплотнения, но не трамбуется.
Слой щебня на дне (для глинистого грунта)	5-10 см (дренирующая подушка, фракция 20-40 мм)	Утрамбовывается перед укладкой геотекстиля.
Диаметр смотровых колодцев	315 мм или 400 мм	Устанавливаются на каждом углу и на прямых участках через 15 метров.
Радиус изгиба трубы «Софт-Рок»	Не менее 1 метра	На поворотах.
Уклон выводной трубы (от последнего колодца)	2 см на метр	До приемного колодца или канавы.
Возвышение конца выводной трубы над дном приемного колодца	30 см	Чтобы мусор не забивал отверстие.
Запас трубы «Софт-Рок» при расчете	+10% к периметру фундамента	На обрезки и соединения.
Срок возможного заиливания оболочки «Софт-Рок»	5-7 лет	Требуется промывка через смотровые колодцы.

Частые вопросы по теме (FAQ)

На какую глубину и с каким уклоном нужно укладывать трубу «Софт-Рок»?

Дренажная труба укладывается на 300 мм ниже подошвы фундамента. Обязательно соблюдение уклона 1 см на 1 метр в сторону сбросного колодца или канавы. Например, если длина стены 20 метров, перепад высот дна траншеи должен составить 20 см.

Какие материалы обязательно нужны и какая плотность геотекстиля требуется?

Основной список включает дренажную трубу «Софт-Рок» (длина по периметру фундамента плюс 10% запаса), соединительные муфты (пластиковые, без перфорации), иглопробивной геотекстиль плотностью 150-250 г/м² и шириной рулона минимум 2 метра, а также крупнозернистый песок без глины. Для слабых грунтов может потребоваться щебень фракции 20-40 мм для отсыпки дна траншеи слоем 5-10 см.

Как правильно установить смотровые колодцы и соединить их с трубой?

Смотровые колодцы (пластиковые, диаметром 315 мм или 400 мм) устанавливаются на каждом углу и на прямых участках через каждые 15 метров. Под колодец роется яма в траншее, дно присыпается песком на 10 см. В стенке колодца вырезается отверстие диаметром, совпадающим с наружной оболочкой трубы «Софт-Рок». Труба фиксируется в отверстии резиновым уплотнителем или герметиком.

Чем отличается технология с трубой «Софт-Рок» от обычного дренажа?

Труба «Софт-Рок» уже имеет заводскую фильтрующую оболочку из щебня, скрепленного сеткой. Это исключает этап ручной засыпки гравия в траншею. Однако требования к уклону (1 см на метр) и заглублению (на 300 мм ниже подошвы фундамента) остаются строго такими же, как для классического дренажа.

В чем заключается главная ошибка новичков при монтаже?

Основная ошибка — экономия на геотекстиле. Использование дешевого или термоскрепленного материала (а не иглопробивного плотностью 150-250 г/м²) приводит к его быстрому гниению, заиливанию системы и забиванию трубы глиной. Также слабым местом является негерметичное соединение трубы с колодцем — муфты должны быть плотными, чтобы внутрь не проник грунт.
