Как сложить мангал-барбекю из кирпича с дымосборником: подробная порядовка

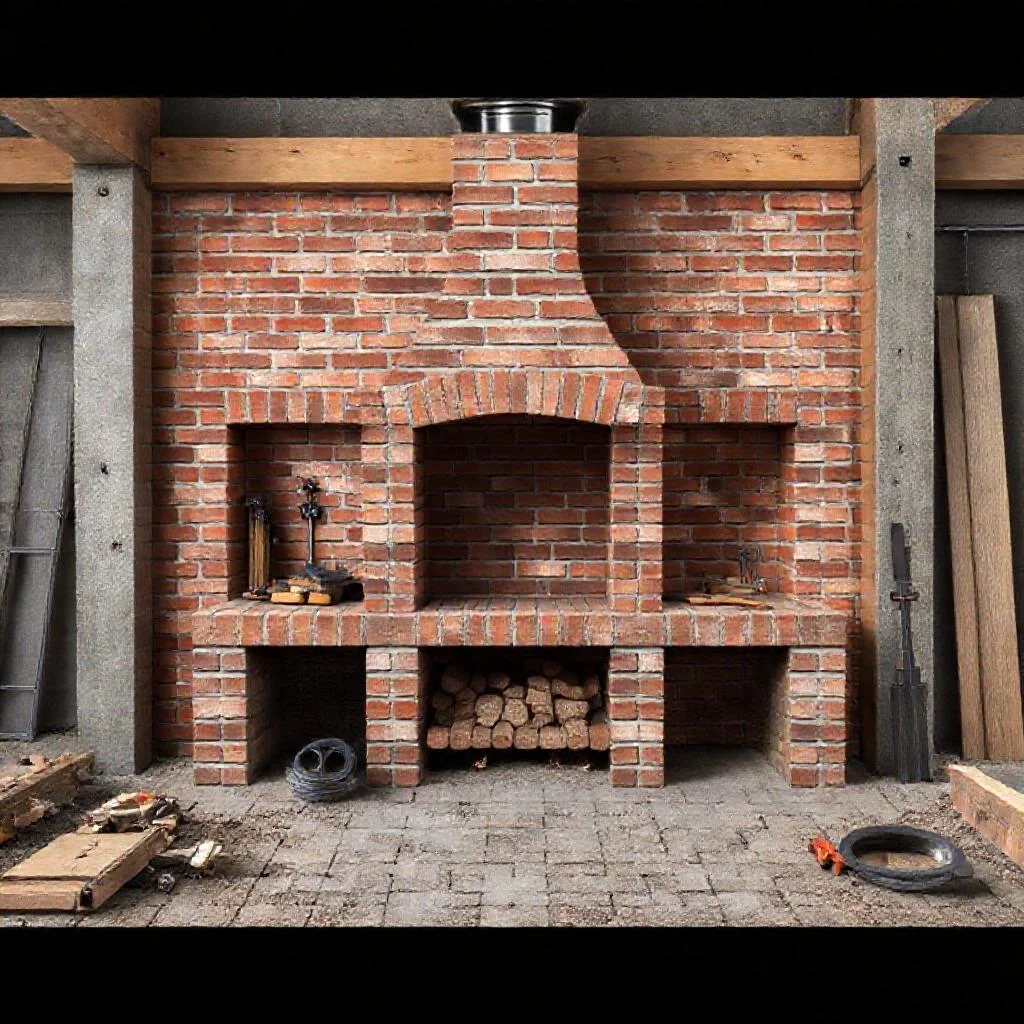

Строительство стационарного мангала из кирпича — задача, которая под силу даже новичку, если точно следовать схеме. Главное отличие хорошего барбекю от простой коробки — наличие дымосборника. Эта деталь превращает обычную жаровню в полноценный уличный очаг: дым не летит в лицо, а уходит в трубу, жар сохраняется дольше, а еда прожаривается равномерно.

Перед началом работ важно понять принцип. Уличный мангал — это не печь для дома. Здесь не нужны сложные каналы и задвижки. Ключевая задача — сформировать топку с наклонными стенками, которые сужаются кверху, и сделать колпак, собирающий дым в трубу. Вся конструкция держится на фундаменте, так как вес кирпичной кладки значительный.

Материалы и инструменты для работы

Чтобы не отвлекаться в процессе, все готовят заранее. Кирпич — основа, но просто купить первый попавшийся — ошибка. Для внутренней части, где будет прямой огонь, нужен жаростойкий материал.

• Шамотный кирпич (ШБ-8) — для выкладки топливника (зоны, где горят дрова). Он выдерживает температуру до 1600°C.
• Красный полнотелый кирпич (М200 или М250) — для наружных стенок и фундамента. Он прочный, морозостойкий и не боится влаги.
• Печная глиняная смесь (шамотная) — для кладки топки. Обычный цементный раствор от высокой температуры треснет.
• Цементно-песчаная смесь (М200) — для кладки внешних рядов и фундамента.
• Металлические уголки (50х50 мм или 40х40 мм) — для перекрытия проема жаровни и основы под свод дымосборника.
• Арматура (диаметр 10-12 мм) — для армирования фундамента.
• Рубероид или гидроизол — для отсечки фундамента от кладки.
• Колосниковая решетка (чугунная) — для поддувала и доступа кислорода.
• Труба нержавеющая или керамическая — для дымовой трубы (диаметр 120-150 мм).
• Ведро, мастерок (кельма), уровень, правило, болгарка с алмазным диском, кирка или молоток-кирочка.

Подготовка основания: фундамент — всему голова

Самый частый дефект треснувшего мангала — это слабое основание. Грунт под конструкцией промерзает и оттаивает, кирпич не гнется, поэтому появляются разрывы. Фундамент решает эту проблему.

• Разметка. Размер фундамента делают на 15-20 см больше самой кладки. Для стандартного барбекю достаточно площадки 1,2 х 1,0 метра.
• Земляные работы. Копают котлован глубиной 50-60 см. Это ниже глубины промерзания в большинстве регионов средней полосы. Дно засыпают песком (10 см) и проливают водой для усадки.
• Армирование. На песок кладут слой щебня (10 см), трамбуют. Вяжут решетку из арматуры с ячейкой 20х20 см. Сетка должна быть приподнята над щебнем на 5 см — для этого подкладывают камни или фиксаторы.
• Заливка. Используют бетон М250. Заливают вровень с уровнем земли или чуть выше. Верхнюю плоскость выравнивают правилом. Фундаменту дают выстояться минимум 7 дней, а лучше 14. В жару его накрывают пленкой и увлажняют.

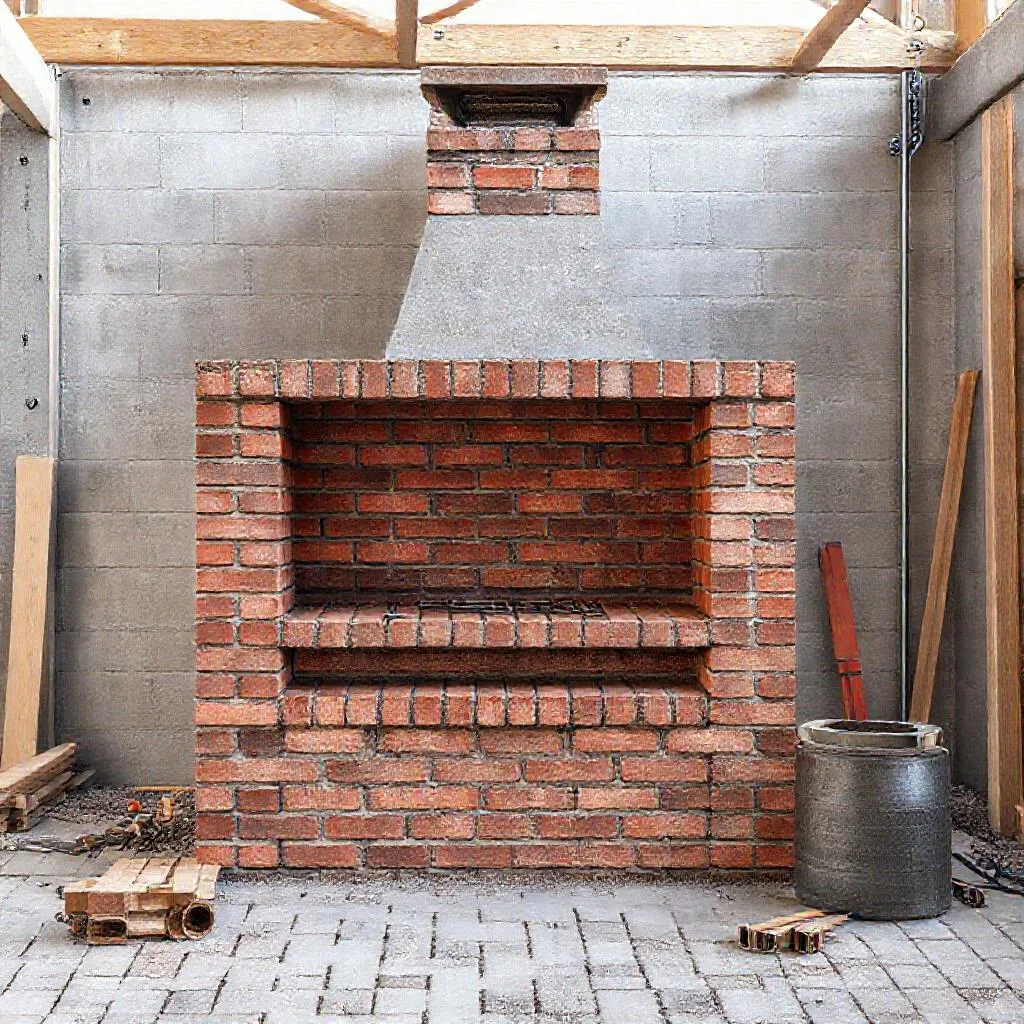

Пошаговая порядовка мангала с дымосборником

Нумерация рядов идет снизу вверх. Каждый новый ряд начинают только после проверки углов и горизонтали первого. Если допустить перекос внизу, труба вверху уедет в сторону.

1. Ряд 1 (нулевой или цокольный). Делают сплошную выкладку из красного кирпича на цементный раствор. Это основание. Швы — 8-10 мм. Обязательное удаление лишнего раствора. На фундамент предварительно кладут два слоя рубероида (гидроизоляция).
2. Ряд 2-3. Сплошная кладка. Формируют основание под топку. Перевязка швов обязательна — каждый верхний кирпич перекрывает стык нижних. Используется полнотелый кирпич.
3. Ряд 4. Начинают формировать зольник (камеру под колосником). Кирпичи кладут ложком (боком) с двух сторон, оставляя проем для дверцы поддувала. Часто дверцу не ставят, а просто оставляют отверстие, которое позже прикрывают заслонкой. Размер зольника в плане — примерно 20х30 см.
4. Ряд 5-6. Продолжают выкладывать стенки зольника. В 6 ряду устанавливают колосниковую решетку. Для этого на внутренних выступах кирпича делают пропилы болгаркой или используют прочный металлический уголок, уложенный на кладку. Колосник должен лежать свободно — при нагреве он расширяется, замуровывать его в раствор нельзя.
5. Ряд 7. Начинается выкладка шамотным кирпичом внутренней камеры сгорания (топки). Важный момент: шамотный кирпич (ШБ-8) и красный кирпич (М200) в одном ряду не связываются. Между ними обязательно оставляют зазор 5-7 мм, так как у материалов разное тепловое расширение. Этот зазор впоследствии заполняется базальтовым картоном или просто остается пустым (потом закроется). Кладка шамота ведется на глиняно-шамотный раствор. Внешний ряд (облицовка) выкладывается из красного кирпича на цементную смесь.
6. Ряд 8-9. Формируется камера топки (жаровня). Высота топки должна быть примерно 7-9 рядов кирпича (около 50-60 см). Размер в плане — около 60х70 см. На этом этапе строго контролируется внутренняя ширина: она должна быть меньше внешней. Стенки внутри топки делаются наклонными, расширяясь книзу. Для этого каждый ряд шамота слегка сдвигают внутрь на 1-2 см. Это и есть будущий дымосборник — стенки сужаются кверху, направляя дым в центр.
7. Ряд 10-12. Установка металлической рамки или уголков для перекрытия проема. Проем, куда будут класться шампуры, обычно перекрывают двутавровой балкой или двумя стальными уголками. Уголки кладут на красный кирпич (облицовку) по краям проема. Шамотную кладку подводят к уголкам вплотную, но не привязывают к металлу — оставляют зазор 1 см.
8. Ряд 13-14. Перекрытие проема. Выполняется строго по металлическим уголкам. Кирпич в этих рядах кладется поперек проема (тычком). Швы тщательно заполняются раствором.
9. Ряд 15-16 (дымосборник). Начинается формирование колпака трубы. Кладка в этих рядах начинается с четырех углов, плавно сужаясь к центру. Кирпичи стесывают под углом 20-30 градусов, чтобы получить гладкий переход от квадрата к круглой или прямоугольной трубе. Это самая сложная часть работы — каждый кирпич подгоняют индивидуально, используя шаблон. Если нет опыта, проще купить готовый металлический или керамический дымосборник и обложить его кирпичом. Высота дымосборника — 3-4 ряда.
10. Ряд 17-19 (труба). После сужения выводят трубу. Сечение дымохода не должно быть меньше 14х20 см (полкирпича на кирпич). Если труба широкая, дым будет застаиваться, если узкая — тяги не хватит. Выкладывают 3-4 прямых ряда трубы. Выводят ее на высоту не менее 50 см над коньком крыши (если есть навес) или просто на высоту 1,5-2 метра от жаровни, чтобы обеспечить тягу.
11. Завершение. Верхний срез трубы закрывают металлическим зонтом от дождя. Если труба кирпичная, поверх кладки ставят готовый колпак из листовой стали. Все наружные швы расшивают (заглаживают) влажной тряпкой. Первую растопку проводят не ранее, чем через 5-7 дней после кладки — раствор должен набрать прочность и высохнуть. В первый раз топят малым количеством дров, постепенно увеличивая температуру.

Важные советы для долговечности

После кладки нельзя сразу топить «на полную». Кирпич должен прогреться равномерно. Если печь резко нагреть, в сырой глине образуется пар, который может разорвать швы. Первую неделю лучше жечь только бумагу и мелкие ветки, создавая легкий жар. Это называется «выгонка влаги». Также необходимо помнить о том, что наружная облицовка не должна касаться топки. Если их жестко связать, при нагреве шамот расширится и расколет красный кирпич. Зазор между ними — гарантия целостности конструкции. Защита от дождя также обязательна: намокший кирпич при замерзании трескается, поэтому либо строят навес, либо закрывают конструкцию чехлом на зиму.

Таблица: Пошаговая порядовка мангала-барбекю из кирпича с дымосборником

В данной таблице подробно представлена последовательность кладки (порядовка) для строительства стационарного мангала-барбекю из кирпича с дымосборником. Информация строго соответствует тексту статьи, включая нумерацию рядов, используемые материалы (шамотный и красный кирпич), перечень работ и критические замечания для каждого этапа.
