Как обогреть фундаментную плиту термоматами: понятная инструкция для застройщика
Строительство фундамента в холодное время года — это всегда риск. Если ударят морозы, бетон может не набрать нужную прочность, пойти трещинами или просто замерзнуть. Чтобы этого не случилось, используют термоматы. Это такие специальные греющие одеяла, которые укладываются прямо на плиту и не дают бетону остыть. Разберем весь процесс по шагам, от закупки материалов до финальной проверки.
Работы начинаются не тогда, когда бетон уже залит, а заранее. Нужно правильно рассчитать мощность, подготовить основание и продумать подключение электричества. Вся суть метода в том, чтобы поддерживать температуру бетона в пределах +5…+10 °C, пока он не наберет критическую прочность (обычно 3–5 суток).
Важно понимать: термоматы — это временный инструмент. Их задача — компенсировать потери тепла через верхнюю плоскость плиты. Если мороз сильный, дополнительно утепляют опалубку или используют трансформаторы для повышения напряжения нагревателей.
Список инструментов и материалов
- Греющие термоматы (например, марки «Термомат-1000» или «NorthernHeat»). Мощность подбирается под толщину плиты и ожидаемую минусовую температуру. Для стандартных условий (до -10°C) хватает 500–700 Вт/м².
- Терморегулятор (контроллер температуры) с дистанционным датчиком. Лучше брать модель с защитой от перегрева.
- Термодатчики (проводные или беспроводные). Минимум 2 штуки: один в центр плиты, второй на край.
- Полиэтиленовая пленка плотностью 150–200 мкм. Нужна для гидроизоляции бетона от конденсата.
- Утеплитель (пеноплекс или экструдированный пенополистирол толщиной 50–100 мм) для укрытия матов сверху.
- Кабель силовой (медный, сечением от 4 мм², с двойной изоляцией) для удлинения линии от щитка до места работ.
- Автоматический выключатель (дифференциальный автомат или УЗО на 30 мА, номиналом на 25–40 А в зависимости от общей мощности).
- Удлинители влагозащищенные (IP44 и выше), если регулятор стоит в сухом месте.
- Скотч армированный (серый) для фиксации краев пленки.
- Молоток и монтажный нож (резать утеплитель и пленку).
- Клещи для обжима наконечников, если потребуется соединять провода.
- Изолента (качественная, ПВХ) и термоусадка.
Алгоритм действий: пошаговая инструкция
-
Подготовка поверхности бетона.
Свежезалитая плита должна быть выровнена. Убираются все бугры, камни и мусор. Если на поверхности есть лужи воды, их удаляют тряпкой или продувают компрессором. Важно, чтобы бетон был влажным, но не стоял в воде. Любые острые предметы, торчащие из арматуры или опалубки, загибают или срезают — они могут порвать мат.
Перед укладкой термоматов проверяют, что бетон уже схватился (не жидкий, но и не сухой). Обычно это происходит через 4–6 часов после заливки, когда можно ходить по плите без следов.
-
Укладка гидроизоляционной пленки.
Раскатывают полиэтиленовую пленку поверх всей плиты. Делают нахлест полотен друг на друга не менее 20–30 см. Стыки проклеивают армированным скотчем. Пленка нужна, чтобы влага из бетона не испарялась слишком быстро и не образовывался конденсат на холодных проводах матов.
Важный момент: пленка защищает нагревательные элементы от влаги, но не должна быть слишком толстой, иначе ухудшится теплопередача. Оптимум — 150–200 мкм.
-

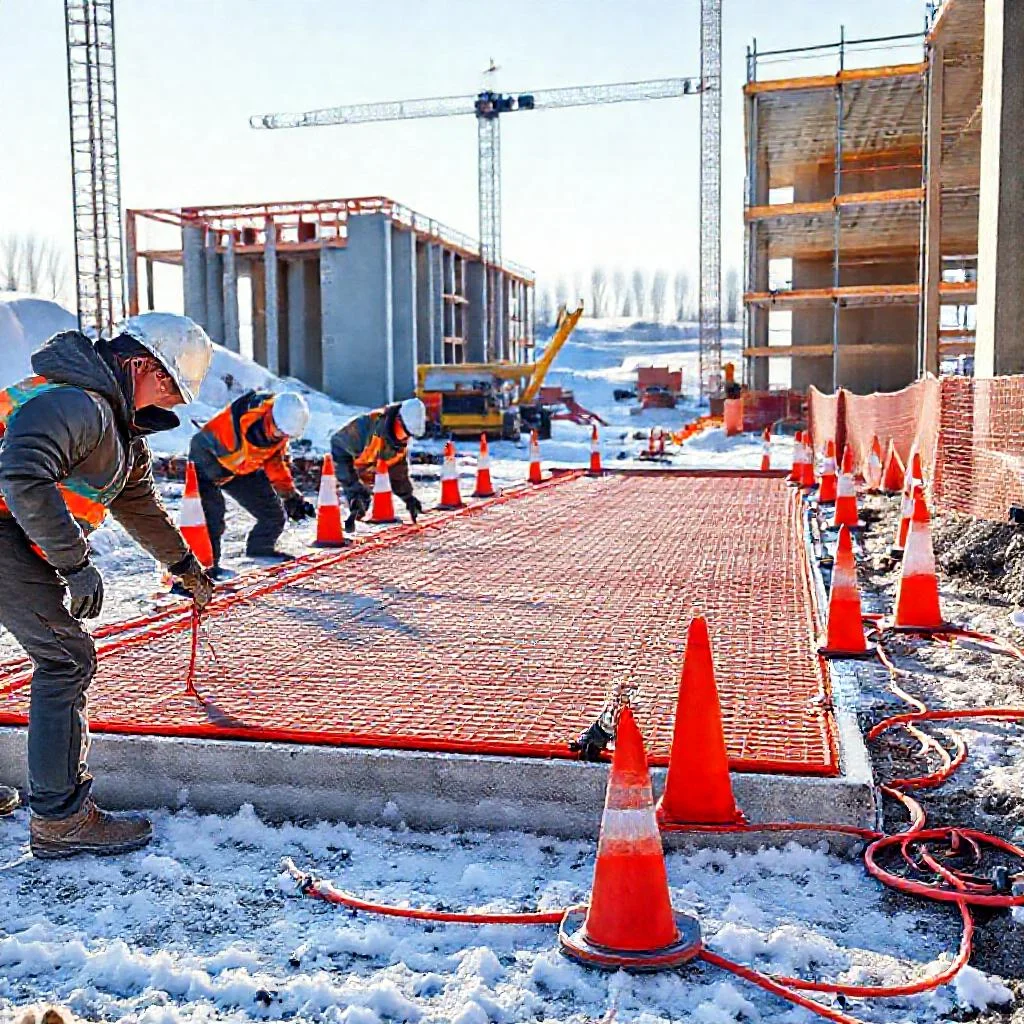

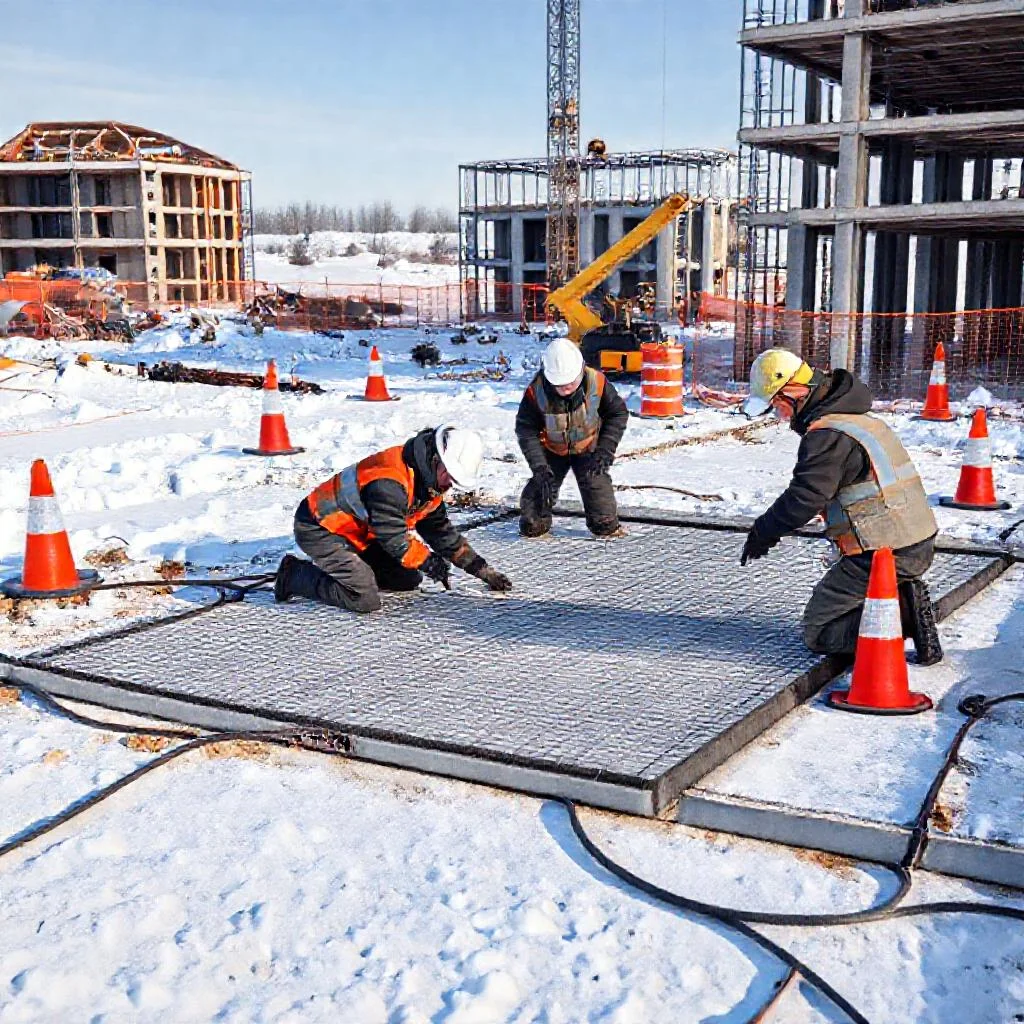

Укладка термоматов.
Маты раскатывают поверх пленки, как обычные ковры. Размещают их встык или с небольшим зазором (2–3 см), но обязательно укладывать маты внахлест на укрытый пленкой бетон — то есть каждый следующий мат частично перекрывает предыдущий, но без образования многослойных пузырей. Это делается, чтобы не оставалось холодных зон.
Строго следят, чтобы соединительные провода не перегибались под острыми углами и не прижимались тяжелыми предметами. Если маты длиннее плиты, их аккуратно обрезают по месту или подгибают (если производитель допускает гибку).
-
Подключение термодатчиков и терморегулятора.
В разных точках плиты (лучше всего: один датчик в центре, другой — в 30 см от края) устанавливают термодатчики. Их размещают прямо на пленке под матами. Провода от датчиков выводят к терморегулятору. Сам регулятор монтируют в сухом месте (например, в бытовке) на стене. Важно, чтобы он не стоял на морозе.
Терморегулятор задает целевое значение — обычно +8…+10 °C для набора прочности бетоном. Если температура падает ниже, автомат включает маты.
-
Теплоизоляция сверху.
Поверх матов укладывают слой утеплителя (пеноплекс или экструдированный пенополистирол). Листы кладут вразбежку, стыки проклеивают фольгированным скотчем (если есть). Это «шубка» для матов: она не дает теплу уходить в воздух, а направляет его вниз, в бетон.
Толщина утеплителя зависит от мороза: при -10°C достаточно 50 мм, при -20°C — уже 100 мм. Если утеплителя нет, можно использовать старые одеяла или строительный войлок, но эффективность будет ниже.
-
Подключение к электросети.
Перед включением проверяют целостность всех проводов. Используют толстый медный кабель, который выдерживает общую нагрузку. Для среднего фундамента (например, 6х6 м) требуется до 3–4 кВт, что соответствует силе тока около 18–20 А при 220 В. Обязательно устанавливают автоматический выключатель с УЗО (защита от утечки тока).
Соединения делают в распределительной коробке с классом защиты IP65, чтобы туда не попала вода. Никаких скруток — только клеммники или пайка, обжатая термоусадкой.
-
Тестовый запуск и регулировка.
Включают систему на 30–40 минут. Проверяют, греет ли мат равномерно по всей площади. Температура на поверхности под утеплителем не должна превышать +45…+50 °C (если мат греет сильнее, это может быть признаком неисправности или слишком высокой мощности).
Терморегулятор настраивают на поддержание +10 °C. Датчики должны показывать нагрев уже через 15–20 минут. Если какой-то участок остался холодным, проверяют контакты и целостность мата.
-
Эксплуатация в течение всего срока.
Систему оставляют включенной на 3–5 суток (первичный набор прочности бетоном). Каждые 2–3 часа визуально контролируют: нет ли запаха гари, искр или проседания проводов. После того как бетон набрал 70% прочности (определяется по тесту или градуснику), маты можно отключить.
Если синоптики обещают резкое потепление, мощность снижают (отключают часть матов), чтобы избежать теплового шока для бетона. Важно, чтобы перепад температур был не более +20 °C между матом и окружающим воздухом.
-
Демонтаж и уборка.
Когда морозы прошли и бетон выдержан, термоматы аккуратно сворачивают, начиная с края. Пленку снимают, утеплитель убирают. Маты просушивают и прячут в сухое место — они пригодятся для следующего этапа строительства или для обогрева других конструкций.
Поверхность плиты остается чистой, никаких следов нагрева не остается.
Почему это работает и что может пойти не так
Термоматы — это не чудо, а физика. Они преобразуют электричество в инфракрасное тепло, которое прогревает бетон на глубину до 10–15 см. Такой метод эффективнее, чем тепловые пушки, потому что не сушит воздух и не создает сквозняков. Главное — не допустить перегрева проводов или короткого замыкания из-за влаги.
Частая ошибка новичков — укладка матов без нахлеста. Между матами остаются щели, бетон в этих местах промерзает, и плита трескается. Поэтому обязательно укладывать маты внахлест на укрытый пленкой бетон, даже если кажется, что это лишнее. Лучше немного перехлестнуть, чем потом переделывать фундамент.
Еще один момент: не стоит включать маты на полную мощность сразу. Дайте бетону немного прогреться равномерно. Если резко подать полную нагрузку, маты могут локально перегреться (из-за плохого контакта с поверхностью), а бетон — треснуть от термического удара.
Сроки выдерживания: при температуре под матом +10 °C бетон получает 70% прочности за 4–5 дней. Можно ускорить процесс, подняв температуру до +15 °C, но тогда маты будут работать с нагрузкой больше 10 часов в сутки, что может сократить их ресурс.
Соблюдайте простую логику: гидроизоляция снизу, теплоизоляция сверху, надежные контакты и контроль температуры. Тогда фундамент останется целым даже при -20 °C. Удачи на стройке.
Таблица: Ключевые параметры и материалы для монтажа термоматов на фундаментную плиту
В данной таблице собраны строго релевантные данные из текста статьи: инструменты, материалы, технические характеристики и режимы работы, необходимые для правильного обогрева фундаментной плиты термоматами в условиях заморозков. Все цифры, мощности, размеры и условия соответствуют оригинальному тексту.
| Категория | Наименование / Параметр | Характеристика / Значение (из текста) | Примечание / Условие применения |
|---|---|---|---|
| Материалы (набор) | Греющие термоматы (пример: «Термомат-1000» или «NorthernHeat») | Мощность: 500–700 Вт/м² (для стандартных условий до -10°C) | Мощность подбирается под толщину плиты и ожидаемую минусовую температуру |
| Полиэтиленовая пленка | Плотность: 150–200 мкм | Для гидроизоляции бетона от конденсата, нахлест полотен 20–30 см | |
| Утеплитель (пеноплекс или экструдированный пенополистирол) | Толщина: 50 мм (при -10°C), 100 мм (при -20°C) | Укладывается поверх матов для направления тепла в бетон | |
| Кабель силовой (медный) | Сечение: от 4 мм², с двойной изоляцией | Для удлинения линии от щитка до места работ | |
| Электрооборудование и защита | Автоматический выключатель (дифференциальный автомат или УЗО) | Номинал: 25–40 А, ток утечки: 30 мА | В зависимости от общей мощности системы |
| Терморегулятор (контроллер температуры) | Целевая температура: +8…+10 °C | С дистанционным датчиком, защитой от перегрева, монтируется в сухом месте | |
| Термодатчики (проводные или беспроводные) | Минимум 2 шт.: один в центр плиты, второй на край (30 см от края) | Размещаются на пленке под матами | |
| Режимы и параметры эксплуатации | Температура поддержания бетона (рабочая) | +5…+10 °C (критический набор прочности 3–5 суток) | Терморегулятор настраивается на +10 °C |
| Пример нагрузки для среднего фундамента (6×6 м) | Мощность: 3–4 кВт, сила тока: 18–20 А (220 В) | Строго из текста: «для среднего фундамента (например, 6х6 м) требуется до 3–4 кВт» | |
| Тестовый запуск / рабочие температуры мата | Время теста: 30–40 минут. Температура на поверхности под утеплителем: не выше +45…+50 °C | Перепад температур между матом и воздухом — не более +20 °C | |
| Правила укладки и геометрия | Укладка матов | Встык или с зазором 2–3 см, но ОБЯЗАТЕЛЬНО внахлест (без многослойных пузырей) | Ключевое требование: «обязательно укладывать маты внахлест на укрытый пленкой бетон» |
| Утеплитель поверх матов | Листы кладут вразбежку, стыки проклеивают фольгированным скотчем | Толщина зависит от мороза: 50 мм при -10°C, 100 мм при -20°C | |
| Временные рамки и сроки | Начало укладки матов после заливки бетона | Через 4–6 часов (когда бетон схватился, можно ходить без следов) | Поверхность должна быть влажной, но без луж |
| Длительность обогрева (первичный набор прочности) | 3–5 суток (до набора 70% прочности) | При температуре под матом +10 °C бетон получает 70% прочности за 4–5 дней |
Частые вопросы по теме (FAQ)
Почему термоматы нужно укладывать внахлест, и какой должен быть зазор?
Укладка термоматов внахлест (с перекрытием предыдущего полотна на 2–3 см) строго обязательна, чтобы не оставалось холодных зон. Если между матами будут щели, бетон в этих местах промерзнет, что приведет к трещинам в фундаментной плите. Сами маты при этом укладываются поверх гидроизоляционной пленки, и каждый следующий мат частично перекрывает предыдущий.
Какой толщины утеплитель использовать поверх матов при разных минусовых температурах?
Толщина утеплителя (пеноплекса или экструдированного пенополистирола) зависит от мороза: при температуре до -10 °C достаточно 50 мм утеплителя, а при -20 °C требуется уже 100 мм. Этот слой направляет тепло вниз, в бетон, а не в воздух, повышая эффективность обогрева.
Какая мощность термоматов нужна для стандартных условий?
Для стандартных условий (до -10 °C) хватает мощности 500–700 Вт/м². Для среднего фундамента, например 6×6 м, требуется до 3–4 кВт общей мощности, что при напряжении 220 В соответствует силе тока около 18–20 А.
Как подключить систему к электросети, чтобы избежать короткого замыкания?
Необходимо использовать медный силовой кабель сечением от 4 мм² с двойной изоляцией. Обязательно устанавливается автоматический выключатель с УЗО (дифференциальный автомат) на 30 мА номиналом 25–40 А (в зависимости от общей мощности). Все соединения выполняются только в распределительной коробке с классом защиты IP65 — никаких скруток, только клеммники или пайка с термоусадкой.
Как долго нужно греть фундаментную плиту термоматами?
Систему оставляют включенной на 3–5 суток для первичного набора прочности бетоном. При температуре под матом +10 °C бетон набирает 70% прочности за 4–5 дней. После достижения нужной прочности (определяется по тесту или градуснику) маты можно отключить.
