Монтаж диагональных (накосных) стропил: пошаговый алгоритм

Вальмовая крыша — это конструкция с четырьмя скатами. Два из них имеют форму трапеции, а два других — треугольника. Именно эти треугольные скаты и называются вальмами. Диагональные, или накосные, стропила — это ключевые силовые элементы. Они образуют рёбра, по которым вальма сопрягается с трапециевидным скатом. От того, насколько правильно и надёжно будут установлены эти балки, зависит геометрия всей крыши. Монтаж накосных стропил — самый сложный этап сборки вальмовой системы. Ошибки здесь приводят к перекосам кровли и протечкам.

Необходимые материалы и инструменты

• Пиломатериал: Доска 50х200 мм (именно такое сечение, сдвоенное, требуется для накосных стропил). Для мауэрлата и лежня — брус 100х150 мм или 150х150 мм. Для рядовых стропил и нарожников — доска 50х150 мм.
• Металлические крепёжные элементы: Перфорированные уголки для стропил (усиленные), зубчатые пластины (MFP), саморезы по дереву (60-80 мм), гвозди (100-120 мм), шпильки резьбовые М12, гайки с шайбами, анкерные болты.
• Стропильные балки (нарожники): Укороченные стропильные ноги, которые опираются на накосные стропила.
• Гидроизоляция: Битумная мастика или рубероид для прокладки под мауэрлат.
• Антисептик и антипирен: Составы для защиты древесины от гниения, плесени и огня.
• Разметочные инструменты: Рулетка (не менее 10 метров), строительный уровень (гидроуровень или лазерный), угольник (желательно с угломером — малка), шнур разметочный (отбивка), карандаш.
• Режущие инструменты: Торцовочная пила (крайне желательна для точных запилов) или ножовка с мелким зубом, ручная дисковая пила, топор.
• Такелажные средства: Молоток, кувалда, гвоздодёр, отвёртки или шуруповёрт, электрический рубанок.
• Вспомогательное оборудование: Леса или подмости, страховочные пояса, верёвка.

Подготовительные работы

Прежде чем прикасаться к накосным стропилам, необходимо убедиться в надёжности основы. Проверяется горизонтальность мауэрлата по всем осям. Перепады высот не должны превышать 10-15 мм на всю длину стены. Если перепады есть, их компенсируют подкладками из гидроизоляционного материала или выравнивающей стяжкой. Мауэрлат обязательно крепится к армопоясу анкерными болтами. Между бетоном и брусом прокладывается два слоя рубероида для гидроизоляции.

Далее монтируется центральный коньковый прогон (если он предусмотрен). Для вальмовой крыши он короче длины дома, и его концы жёстко фиксируются стойками на лежне, который опирается на несущую внутреннюю стену. Если внутренней стены нет, конёк опирается на силовые фермы.

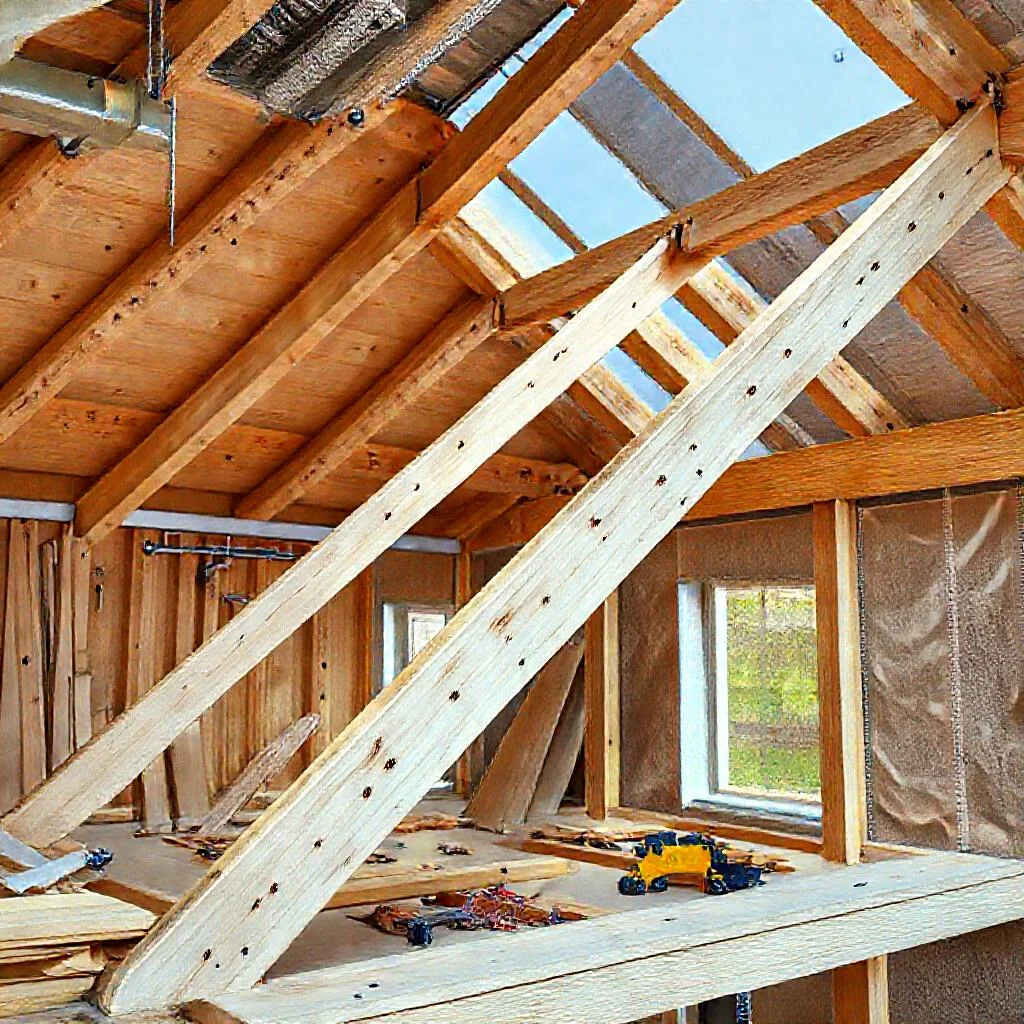

Алгоритм монтажа накосных (диагональных) стропил

1. Расчёт длины и углов: Длина накосного стропила всегда больше длины рядового. Она рассчитывается как гипотенуза треугольника, где катетами являются половина ширины дома и высота крыши (в проекции). Практический метод: замерить расстояние от конькового прогона до внешнего угла стены, а затем прибавить запас на карнизный свес (обычно 400-600 мм).
2. Изготовление шаблона: Чтобы не размечать каждую доску отдельно, делается шаблон из обрезка фанеры или доски. Шаблон прикладывается к месту опирания на конёк и к месту опирания на мауэрлат. Угол запила (называемый «косым прирубом») переносится на шаблон. Для накосных стропил запил делается со сложной геометрией — нижняя опорная плоскость должна плотно прилегать к внутренней стороне мауэрлата, а не к верхней грани. Это ключевое отличие от рядовых стропил.
3. Подготовка досок: Для накосных стропил обязательно используется сдвоенная доска 50х200 мм или спаренный брус. Берут две доски, сбивают их между собой гвоздями в шахматном порядке с шагом 400-500 мм или сжимают шпильками. Сдвоенное сечение необходимо, так как накосное стропило несёт нагрузку от половины веса вальмы и половины веса основного ската.

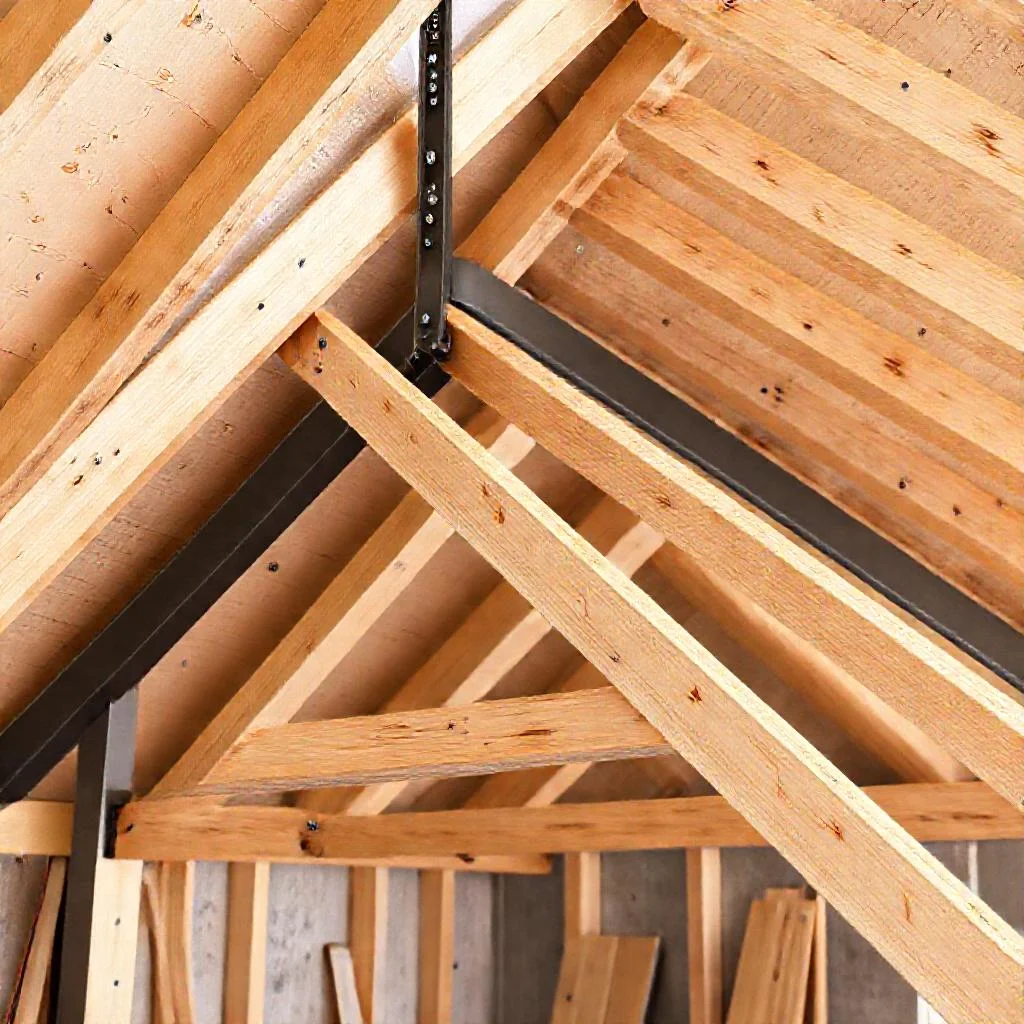

4. Разметка и запил верхней части: Ориентируясь по шаблону, на сдвоенной заготовке размечается место примыкания к коньковому прогону. Верхний конец стропила запиливается под таким углом, чтобы оно плотно вошло между двумя стойками конькового прогона или упёрлось в боковую грань самого прогона. Срез должен быть вертикальным, чтобы не создавать скользящего усилия.
5. Разметка и запил нижней части: Нижний конец стропила размечается для опирания на мауэрлат. Самая распространённая ошибка — сделать прямой запил «ласточкиным хвостом» или просто врубкой в мауэрлат. На деле же запил выполняется так, чтобы торец стропила лежал на верхней плоскости мауэрлата, а не врезался в него. Если сделать глубокую врубку, это ослабит мауэрлат. На сдвоенной доске запил делается глубиной не более 1/3 от высоты бруса мауэрлата. Для накосных стропил чаще применяют соединение с упором в «шип» или крепление на металлические уголки с двух сторон.
6. Черновая установка и фиксация: Готовую сдвоенную балку поднимают на место. Сначала фиксируют верхнюю часть (к коньку) — временно прибивают гвоздями или стягивают струбциной. Затем нижнюю часть выставляют строго по разметке, выравнивая по шнуру отбивки вальмы. Проверяют вертикальность уровнем. После чего крепление выполняется капитально: используются мощные металлические накладки (перфорированные пластины со сквозными отверстиями) с обеих сторон стропила. Каждая сторона крепится саморезами или гвоздями.
7. Установка остальных накосных стропил: Аналогично монтируются все четыре накосных стропила (два с одного торца крыши и два с другого). Важно следить, чтобы все они сходились в одной точке конькового узла. Если ширина дома большая, для поддержки накосных стропил устанавливают специальные опорные стойки (шпренгельные системы). Стойка опирается на лежень или на перекрытие и подхватывает накосное стропило примерно в средней трети его длины, не давая провиснуть.
8. Крепление нарожников: Когда диагонали стоят жёстко, начинают монтировать нарожники — укороченные стропила вальмового ската. Они крепятся к накосному стропилу сверху. Важное правило: нарожники не должны опираться на точку пересечения, а крепятся либо врубкой в накосную балку (с запилом «в четверть»), либо с помощью стальных уголков. Второй способ проще и не ослабляет сечение диагонального стропила.
9. Затяжка узлов: После сборки всех нарожников все временные крепления демонтируются. Окончательно стягиваются все узлы накосных стропил с коньком и мауэрлатом. Проверяется диагональ каждого ската (расстояние от конька до угла мауэрлата должно быть одинаковым с обеих сторон). При обнаружении отклонения в 10-20 мм, положение корректируется подтягиванием или ослаблением крепежа.

Ключевые нюансы и контроль качества

После завершения монтажа накосных стропил общая геометрия крыши должна быть безупречной. Разница по длине диагоналей вальм не должна превышать 20 мм. Если разница больше, придётся смещать коньковый прогон, что технически очень сложно. Поэтому каждое накосное стропило сначала ставят на временные укосины и проверяют диагонали лазерным уровнем или натянутыми шнурами.

Особое внимание уделяется защите древесины. Все запилы в узлах, особенно торцы накосных стропил, обрабатываются антисептиком в два слоя. Места опирания на каменные стены изолируют от прямого контакта с кладкой с помощью рулонной гидроизоляции. Если этого не сделать, влага из стен проникнет в древесину, и накосное стропило начнёт гнить изнутри, что приведёт к потере несущей способности всей вальмы.

Не допускается экономия на крепеже. Использовать только оцинкованные гвозди и саморезы. Для узлов, работающих на растяжение (например, при креплении нарожников), применяются болтовые соединения. Каждое накосное стропило по своей сути является мощной наклонной балкой, и от качества её закрепления зависит, не «поедут» ли стены дома под распором. Именно поэтому накосные стропила всегда делают сдвоенными из доски 50х200 мм — это перекрывает запас прочности на случай обильных снегопадов.
