Как спроектировать стропильную систему под тяжелую цементно-песчаную черепицу

Как спроектировать стропильную систему под тяжелую цементно-песчаную черепицу

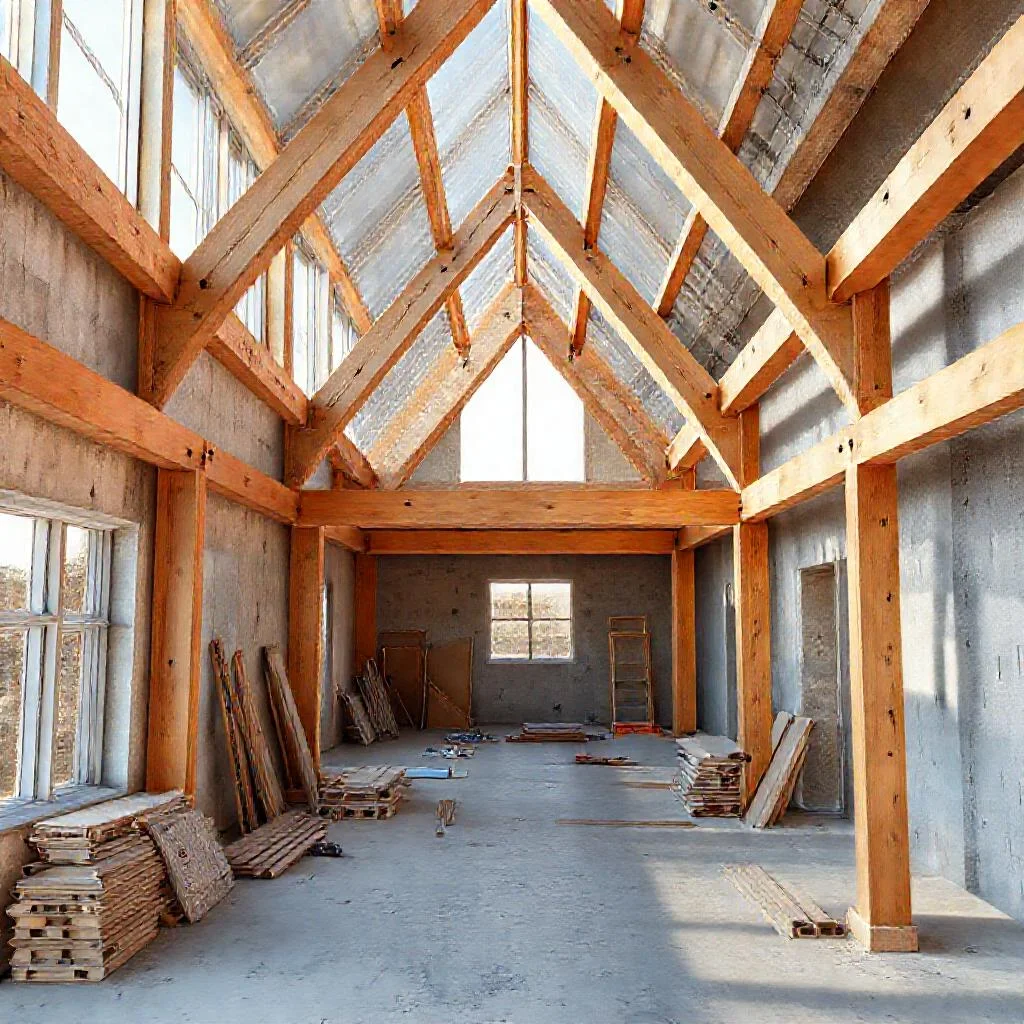

Цементно-песчаная черепица — один из самых тяжелых кровельных материалов. Квадратный метр такой крыши весит около 40–50 килограммов, что в 4–5 раз тяжелее металлочерепицы. Поэтому стропильная система должна быть рассчитана с большим запасом прочности. Ошибка на этапе проектирования приведет к прогибу скатов, трещинам в черепице и даже обрушению кровли. В этой инструкции шаг за шагом разбирается, как правильно спроектировать стропила, чтобы они выдерживали вес черепицы, снег и ветер.

Сечение стропил 50х200 мм — это минимальная рекомендуемая величина для чердачных крыш жилых домов. Шаг между стропилами обычно составляет 600 мм. Именно такое сочетание обеспечивает жесткость, способную выдержать тяжелую черепицу. Если пролет между опорами (стенами или коньком) превышает 6 метров, понадобятся дополнительные стойки и подкосы.

Важно понимать: проектирование начинается с замеров. Сначала снимаются размеры коробки дома (длина, ширина, высота стен). Затем определяется угол наклона крыши. Для цементно-песчаной черепицы минимальный уклон составляет 22 градуса. Лучше закладывать 25–30 градусов — это снизит снеговую нагрузку и продлит срок службы кровли.

Список стройматериалов и инструментов, которые понадобятся для сборки

• Доска строганая сечением 50х200 мм (основные стропила).
• Брус 100х100 мм или 150х150 мм (стойки и лежни).
• Доска 50х150 мм (затяжки, ригели, подкосы).
• Обрезная доска 25х100 мм (обрешетка под черепицу).
• Металлические зубчатые пластины или гвозди 120–150 мм (сборка узлов).
• Антисептик и антипирен для обработки древесины.
• Гидроизоляционная пленка (супердиффузионная мембрана).
• Контробрешетка (рейка 40х50 мм).
• Цементно-песчаная черепица и крепеж.
• Утеплитель (минеральная вата толщиной 150–200 мм).
• Рулетка, угольник, уровень, шнурка (отбивочный шнур).
• Циркулярная пила, электрорубанок, шуруповерт, молоток.

Пошаговая инструкция: от чертежа до монтажа

1. Вычертить схему кровли с точными размерами. На бумаге изобразить фронтальный и боковой виды крыши. Указать длину ската, ширину свесов, высоту конька. Учесть расположение мансардных окон и дымоходов. Чем подробнее чертеж, тем проще раскроить доски.

2. Рассчитать нагрузку на стропила. Нужно сложить вес черепицы (40–50 кг/м²), обрешетки (10–15 кг/м²), утеплителя (5–10 кг/м²), снеговой нагрузки (в средней полосе России это 180–200 кг/м²). Полученная цифра может достигать 300–350 кг/м². По этой величине подбирается сечение стропил.

   Стропила сечением 50х200 мм с шагом 600 мм перекрывают пролет до 5 метров. Если пролет больше, сечение увеличивают до 50х250 мм или 100х200 мм. Для каждого конкретного случая лучше обратиться к таблицам СНиП «Нагрузки и воздействия» или использовать строительный калькулятор.

3. Подготовить мауэрлат. Это брус, уложенный поверх стен. Под черепицу его делают из бруса 100х100 мм или 150х150 мм. Мауэрлат крепится к стене через гидроизолирующую прокладку (рубероид) анкерными болтами с шагом 1–1,5 метра. На углах брусья соединяются в замок прямой гребень.



4. Установить стропила по разметке. Первыми ставятся две крайние стропильные ноги (щипцовые). Верхним концом они опираются на коньковую доску (или упираются друг в друга, если конька нет). Нижним концом — на мауэрлат. Шаг между стропилами контролируется мерной рейкой или шнуром.

5. Сделать запил в стропилах для опоры на мауэрлат. Вырезка треугольного паза («врубка») глубиной не более 1/3 высоты доски. Для доски 200 мм максимальная глубина запила — 65 мм. Запил должен плотно прилегать к мауэрлату. Если сделать запил глубже, стропило может сломаться под нагрузкой.

6. Установить коньковую доску и временные распорки. Коньковая доска соединяет верхние концы стропил. Пока система не зафиксирована обрешеткой, все держится на временных укосинах. Важно выставить стропила в одной плоскости — для этого натягивают шнур от первого стропила к последнему.

7. Проверить прогиб стропил. Норма для тяжелой черепицы — не более 1/200 длины пролета. То есть для пролета 4 метра прогиб не должен превышать 2 см. Проверяют правилом: кладут длинную ровную рейку на стропила и смотрят на просвет. Если прогиб больше, ставят дополнительные подкосы или уменьшают шаг стропил с 600 мм до 400 мм.

8. Уложить гидроизоляционную пленку. Полотна раскатываются горизонтально, от карниза к коньку, с нахлестом 10–15 см. Пленка крепится к стропилам строительным степлером. Важно не натягивать ее слишком туго — она должна немного провисать (1–2 см). Это компенсирует тепловое расширение и усадку древесины.

9. Установить контробрешетку. Рейки 40х50 мм прибиваются вдоль стропил, прямо поверх гидроизоляции. Шаг контробрешетки равен шагу стропил (600 мм). Задача контробрешетки — создать вентиляционный зазор между пленкой и основным покрытием. Без этого зазора черепица будет отсыревать изнутри, а древесина гнить.

10. Смонтировать обрешетку под черепицу. Для цементно-песчаной черепицы используется разреженная обрешетка (не сплошная). Доски 25х100 мм укладываются горизонтально на контробрешетку. Шаг между досками зависит от размера черепицы (обычно 320–350 мм). Первые две доски у карниза ставятся на 5–10 мм чаще, чтобы край черепицы висел ровно.

11. Утеплить кровлю (если планируется теплый чердак). Минвата вкладывается между стропил враспор. Толщина утеплителя — не меньше 150 мм для центральных регионов и 200 мм для холодных. С внутренней стороны утеплитель закрывается пароизоляцией, чтобы влага из помещения не попадала в стропила.

12. Уложить черепицу. Монтаж начинают с карниза, укладкой нижнего ряда. Каждая черепица крепится специальными гвоздями или кляммерами к обрешетке. В местах ендов, конька и примыканий к стенам используют герметизирующие ленты и фасонные элементы. Свес карниза должен быть не менее 7 см для отвода воды.

Важные технические детали, которые спасают от разрушения

Цементно-песчаная черепица — хрупкий материал при точечных ударах. Поэтому ходить по кровле во время монтажа можно только по обрешетке, не наступая на плитки. Если нужно поправить черепицу, используют специальные подкладки из мягкого материала.

Стыки стропил с мауэрлатом и в коньке необходимо усилить. Для этого применяются металлические накладки (перфорированные пластины) или врубка с болтовым соединением. Просто забить гвозди «на глаз» недостаточно — под нагрузкой 300 кг/м² гвозди выдернут.

Обязательно обрабатывать стропила антисептиком в два слоя. Влажность древесины должна быть не выше 20%. Сырые доски со временем начнут крутить, и черепица пойдет трещинами. Лучше покупать камерную сушку и завозить материал на стройку за 2 недели до монтажа, чтобы дерево адаптировалось к влажности воздуха.

Проектируя стропильную систему под тяжелую черепицу, всегда закладывайте запас прочности 15–20%. Это правило никогда не подводило. Лишняя доска в конструкции стоит копейки, а вот переделка крыши через пять лет — миллион рублей и море нервов.
