Укрепление стенок котлована шпунтовым ограждением из труб: пошаговая инструкция
Строительство любого фундамента или подземной части здания начинается с котлована. Если грунт слабый, водонасыщенный или глубина превышает два метра, стенки котлована обязательно начнут осыпаться и оплывать. Это не только замедляет работу, но и создает прямую угрозу для жизни рабочих. Чтобы этого избежать, применяют шпунтовое ограждение из стальных труб. Эта технология надежна и относительно проста для самостоятельного выполнения владельцем участка.

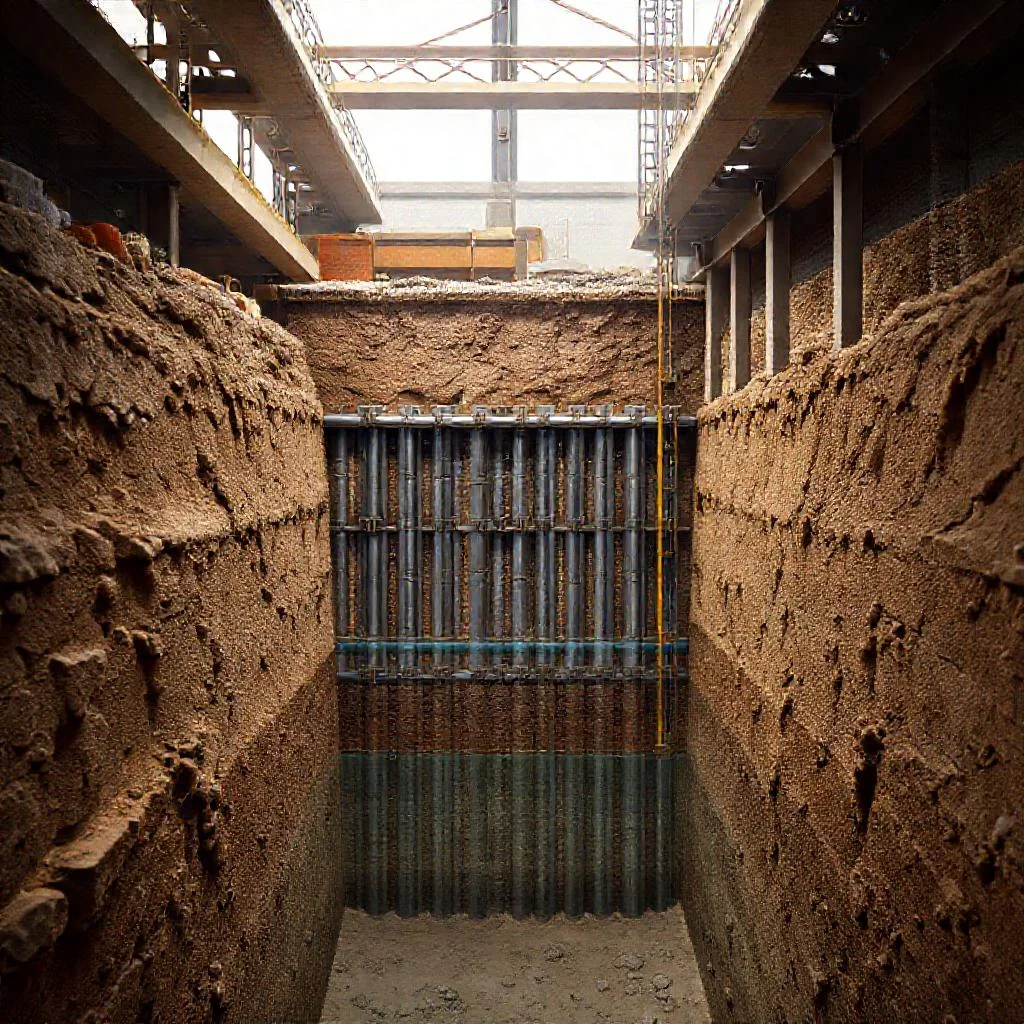

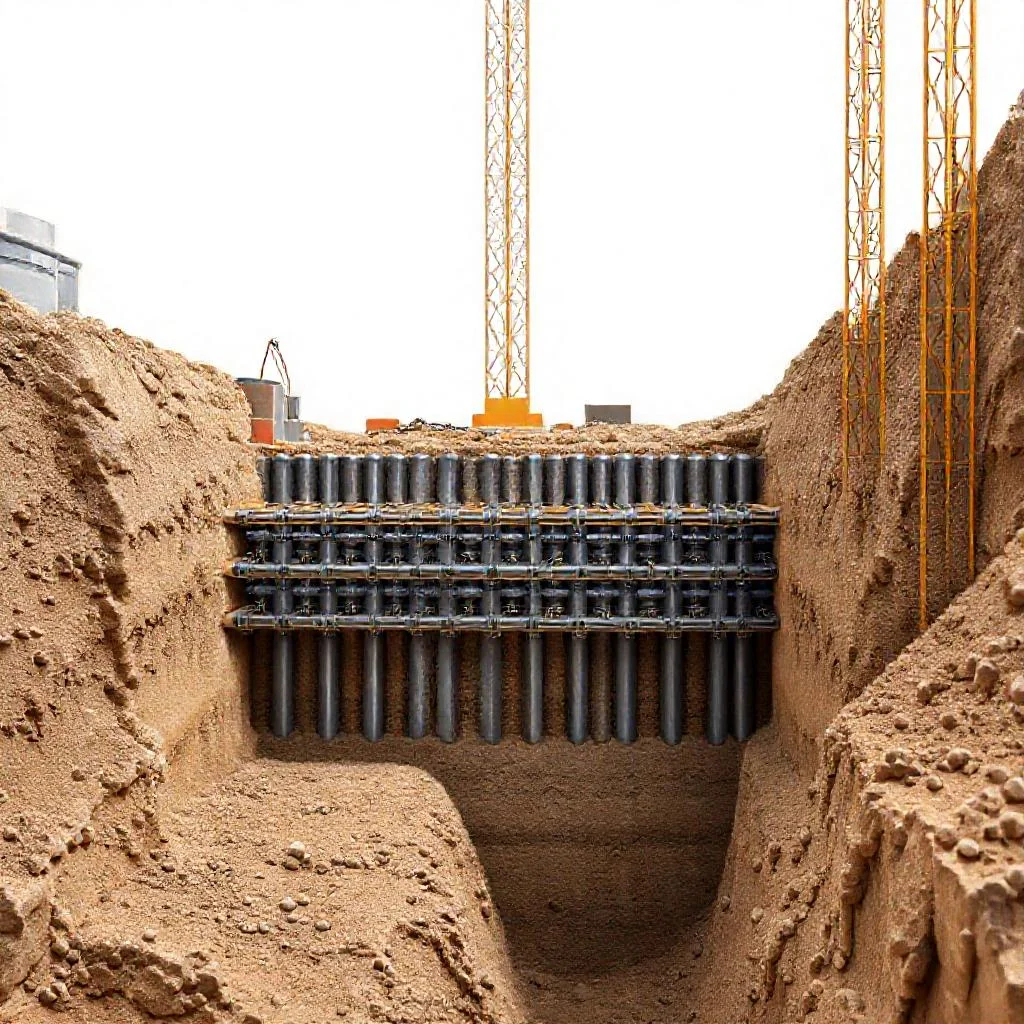

Суть метода в том, что по периметру будущего котлована в грунт забивают металлические трубы. Они образуют сплошную стену, которая держит давление грунта и не дает стенкам обрушиться. Трубы соединяются между собой специальными замками или просто устанавливаются вплотную. Между ними позже заводятся деревянные доски или металлические листы — это называется забирка. Данная инструкция подробно описывает каждый шаг.
Этап 1: Оценка грунта, разметка и подготовка материалов
Прежде чем браться за инструменты, необходимо понять, с каким грунтом придется работать. От этого зависит выбор длины труб и способ их погружения. Песок и супесь требуют более плотного шага труб. Глина и суглинок держатся лучше, но при намокании сильно распирают стенки.
Разметка границ котлована выполняется колышками и шнуром. Ширина ограждения должна быть на 0,5–1 метр больше проектной ширины фундамента, чтобы оставалось место для работы и опалубки.
- Трубы стальные: диаметр от 89 до 219 мм, толщина стенки от 4 до 8 мм. Длина подбирается так: глубина котлована плюс 1–1,5 метра на заглубление ниже дна.
- Сварочный аппарат: для соединения труб, если они короче нужной длины, и для приварки уголков.
- Швеллер или двутавр: для обвязочного пояса (ростверка) по верху труб.
- Доска обрезная: толщина 40–50 мм, ширина 150–200 мм. Из нее делается забирка между трубами.
- Кувалда или ручной копер: для погружения труб на глубину до 3 метров.
- Лом и лестница: для корректировки положения труб и безопасного спуска в котлован.
- Геотекстиль: для фильтрации воды и защиты от вымывания грунта (опционально).
- Доска, брус (50х100 мм): для временных распорок внутри котлована.
Для ручной забивки труб на небольшую глубину (до 2,5 метров) достаточно кувалды массой 16–20 кг и прочных козел или лесов. Для более глубоких котлованов, особенно в плотной глине, потребуется аренда вибропогружателя или мини-экскаватора с навесным гидромолотом.
Этап 2: Погружение труб (забивка шпунта)
Это самый ответственный этап. Трубы забиваются строго вертикально. Отклонение даже на 2-3 градуса приведет к тому, что на поворотах они разойдутся, и стена потеряет прочность. Работа начинается с угловых труб — они служат маяками.
Шаг 1: Установка направляющей трубы. Первую трубу выставляют по шнуру, фиксируют в вертикальном положении с помощью веревок или деревянных упоров и начинают забивать ударами кувалды. Каждые 3–4 удара проверяют вертикальность уровнем.
Шаг 2: После того как труба вошла в грунт на половину запланированной глубины, продолжают забивку, залезая на ящик или козлы. Важно бить строго по центру торца, чтобы не смять край.
Шаг 3: Следующая труба забивается параллельно первой. Расстояние между осями труб (шаг) не должно превышать 1 метр. Это критическое правило. Если сделать шаг больше, доски забирки будут прогибаться под давлением грунта, и ограждение треснет. Если сделать шаг меньше — расход материала неоправданно вырастает.
Шаг 4: На углах котлована трубы забивают с шагом 0,5 метра от соседней прямой трубы, чтобы обеспечить жесткое сочленение. Если длина трубы недостаточна, сверху приваривают следующую, тщательно проваривая стык по кругу. Место сварки зачищают от окалины.
Когда все трубы забиты, их верхние концы должны находиться строго на одной горизонтальной линии. Допускается разница в 2–3 см, но лучше сразу выровнять срез болгаркой.
Этап 3: Установка обвязочного пояса (ростверка)
Трубы по отдельности — это не стена. При боковом давлении они могут разъехаться в стороны. Для превращения их в единую конструкцию по верху всех труб приваривается обвязка — горизонтальный швеллер (№12–16) или мощный металлический уголок (уголок 100х100х10 мм). Швеллер укладывается полкой вверх (на ребро) и приваривается к каждой трубе сверху.
Эта обвязка принимает на себя распирающие нагрузки и не дает верхнему концу труб разойтись. Для котлованов глубиной более 3 метров такой пояс делают не только по верху, но и на середине высоты трубы (промежуточная обвязка). Для этого трубы оголяются до нужного уровня, и к ним приваривается пояс.
Этап 4: Монтаж забирки (защита от осыпания откосов)
После устройства жесткого каркаса из труб и обвязки приступают к монтажу забирки. Это непрерывный ряд досок или металлических листов, который устанавливается между трубами, начиная от верха вниз. Забирка не дает грунту высыпаться через щели между трубами.
Алгоритм действий:
- Замеряют расстояние между соседними трубами на уровне поверхности земли. Оно обычно совпадает с шагом 1 метр минус половина диаметра каждой трубы.
- Нарезают доски по длине, равной этому расстоянию минус 1 см для свободного завода.
- Первую доску заводят сверху в проем между двумя трубами. Она должна встать враспор, но не болтаться. При необходимости доску поджимают ломиком.
- Закрепляют доску к трубам саморезами или гвоздями (но лучше приварить стальную пластину, если доска деревянная — для надежности).
- Следующую доску заводят немного ниже и заводят под уже закрепленную. Так продолжают, пока вся полость между трубами не будет заполнена до самого дна котлована.
Этот процесс предотвращает осыпание откосов. Грунт просто не может просочиться сквозь сплошной дощатый щит. Если грунт очень сыпучий (плывун), доски ставят сплошным щитом без зазоров, а швы пробивают паклей или заливают жидким цементным раствором. Для слабых водонасыщенных грунтов вместо досок используют стальные листы толщиной 3–4 мм, которые привариваются к трубам. Такая конструкция герметичнее и надежнее.
Этап 5: Установка внутренних распорок и откачка воды
Даже с обвязкой и забиркой стены котлована могут поползти внутрь под давлением грунта. Чтобы этого не случилось, внутри котлована устанавливают распорки. Они работают на сжатие, удерживая противоположные стенки на расстоянии.
Распорки делают из бруса (100х100 мм) или из тонкостенных труб (обычно используют обрезки труб диаметром 50–60 мм с толщиной стенки 3 мм). Распорки ставят в два-три яруса по высоте котлована. Первый ярус — сразу под обвязкой, второй — на половине глубины, третий — у дна. Расстояние между распорками по длине котлована — не более 2 метров. Распорки врезают враспор: конец бруса упирается в доску забирки, а на него сверху ставят деревянный клин и забивают его кувалдой до плотного упора.
Если в котловане стоит вода, перед установкой распорок ее откачивают насосом. Важно помнить: откачка воды из котлована без установки распорок может привести к внезапному смещению стенок, так как грунт теряет плавучесть и его давление резко возрастает. Поэтому порядок такой: сначала устанавливают распорки, потом откачивают воду.
Этап 6: Устройство приямка и завершающий контроль
На дне котлована внутри ограждения делают небольшое углубление — приямок. В него собирается остаточная вода и грязь, чтобы дно оставалось сухим для бетонирования или заливки фундамента. Дно самого котлована зачищают от обвалившегося грунта вручную, выравнивают и уплотняют ручной трамбовкой.
Перед началом бетонных работ проверяют:
- Отсутствие щелей и провалов в забирке.
- Надежность сварных швов на обвязке.
- Прочность упора всех распорок.
Если все проверки пройдены, можно приступать к устройству фундамента. Шпунтовое ограждение демонтируют только после того, как фундамент полностью наберет прочность (не менее 28 суток для бетона) и будет засыпан пазухи грунтом.
Важное замечание: Если при забивке труб попались валуны или плотные слои, трубу снимают и переносят на 30–50 см в сторону. Пропущенное место потом закрывают дополнительной трубой с шагом 1 метр. Никогда не пытайтесь пробить крупный камень ударами кувалды — труба деформируется, и ее придется вытаскивать целиком, теряя время и материал.
Таблица: Ключевые технические параметры и материалы для шпунтового ограждения из труб
В данной таблице систематизированы основные нормативы, характеристики материалов и геометрические параметры, которые необходимо соблюдать при устройстве шпунтового ограждения котлована из стальных труб, согласно тексту инструкции. Данные приведены для обеспечения надежности конструкции и безопасности работ.
| Параметр / Элемент | Характеристика / Диапазон | Примечание / Условие применения (из текста) |
|---|---|---|
| Диаметр стальных труб (шпунт) | от 89 мм до 219 мм | Основной несущий элемент ограждения. |
| Толщина стенки стальных труб | от 4 мм до 8 мм | Обеспечивает жесткость трубы при забивке и эксплуатации. |
| Глубина заглубления труб ниже дна котлована | 1 – 1,5 метра | Прибавляется к глубине котлована для расчета общей длины трубы. |
| Максимальный шаг между осями труб (расстояние) | Не более 1 метра | Критическое правило. Превышение шага ведет к прогибу забирки и разрушению стены. |
| Шаг труб на углах котлована | 0,5 метра от соседней прямой трубы | Необходимо для обеспечения жесткого сочленения угла конструкции. |
| Толщина досок для забирки | 40 – 50 мм | Используется для заполнения пространства между трубами. |
| Ширина досок для забирки | 150 – 200 мм | Стандартный размер для создания сплошного щита. |
| Профиль для обвязочного пояса (ростверка) | Швеллер №12–16 или уголок 100х100х10 мм | Приваривается к верхним торцам труб для объединения их в единую систему. |
| Масса кувалды для ручной забивки | 16 – 20 кг | Рекомендована для погружения труб на глубину до 2,5 метров. |
| Материал для внутренних распорок (брус) | 100 х 100 мм | Устанавливается для предотвращения сползания стенок внутрь котлована. |
| Материал для внутренних распорок (трубы) | Диаметр 50-60 мм, толщина стенки 3 мм | Альтернатива брусу, используются обрезки тонкостенных труб. |
| Толщина стальных листов (альтернатива доскам) | 3 – 4 мм | Применяются для слабых водонасыщенных грунтов, привариваются к трубам. |
| Шаг установки внутренних распорок по длине котлована | Не более 2 метров | Максимальное расстояние между распорками для надежного упора стен. |
| Допустимое отклонение труб от вертикали | Не более 2-3 градусов | Превышение ведет к расхождению труб на поворотах и потере прочности стены. |
| Допустимая разница в высоте верхних концов труб | 2–3 см | Допускается, но рекомендуется выравнивать срезом болгаркой. |
Частые вопросы по теме (FAQ)
Какой шаг между трубами шпунта считается правильным и почему это важно?
Расстояние между осями труб (шаг) не должно превышать 1 метр. Это критическое правило. Если сделать шаг больше, доски забирки будут прогибаться под давлением грунта, и ограждение треснет. Если сделать шаг меньше — расход материала неоправданно вырастает. На углах котлована трубы забивают с шагом 0,5 метра от соседней прямой трубы, чтобы обеспечить жесткое сочленение.
Как правильно забить первую трубу, чтобы стена получилась ровной?
Первую трубу выставляют по шнуру, фиксируют в вертикальном положении с помощью веревок или деревянных упоров и начинают забивать ударами кувалды. Каждые 3–4 удара проверяют вертикальность уровнем. Отклонение даже на 2-3 градуса приведет к тому, что на поворотах трубы разойдутся, и стена потеряет прочность. Работа начинается с угловых труб — они служат маяками.
Из чего и как монтируется забирка для защиты стенок котлована от осыпания?
Забирка делается из обрезной доски толщиной 40–50 мм и шириной 150–200 мм. Доски нарезают по длине, равной расстоянию между трубами минус 1 см для свободного завода. Первую доску заводят сверху враспор, закрепляют к трубам саморезами или гвоздями. Следующую доску заводят немного ниже под уже закрепленную, заполняя полость до дна. Для слабых водонасыщенных грунтов вместо досок используют стальные листы толщиной 3–4 мм, которые привариваются к трубам.
Как и с каким шагом устанавливаются распорки внутри котлована?
Распорки делают из бруса (100х100 мм) или из обрезков труб диаметром 50–60 мм с толщиной стенки 3 мм. Их ставят в два-три яруса по высоте котлована. Первый ярус — сразу под обвязкой, второй — на половине глубины, третий — у дна. Расстояние между распорками по длине котлована — не более 2 метров. Распорки врезают враспор, используя деревянный клин и кувалду для плотного упора.
Нужно ли откачивать воду до или после установки распорок и почему?
Сначала устанавливают распорки, потом откачивают воду. Откачка воды из котлована без установки распорок может привести к внезапному смещению стенок, так как грунт теряет плавучесть и его давление резко возрастает.
