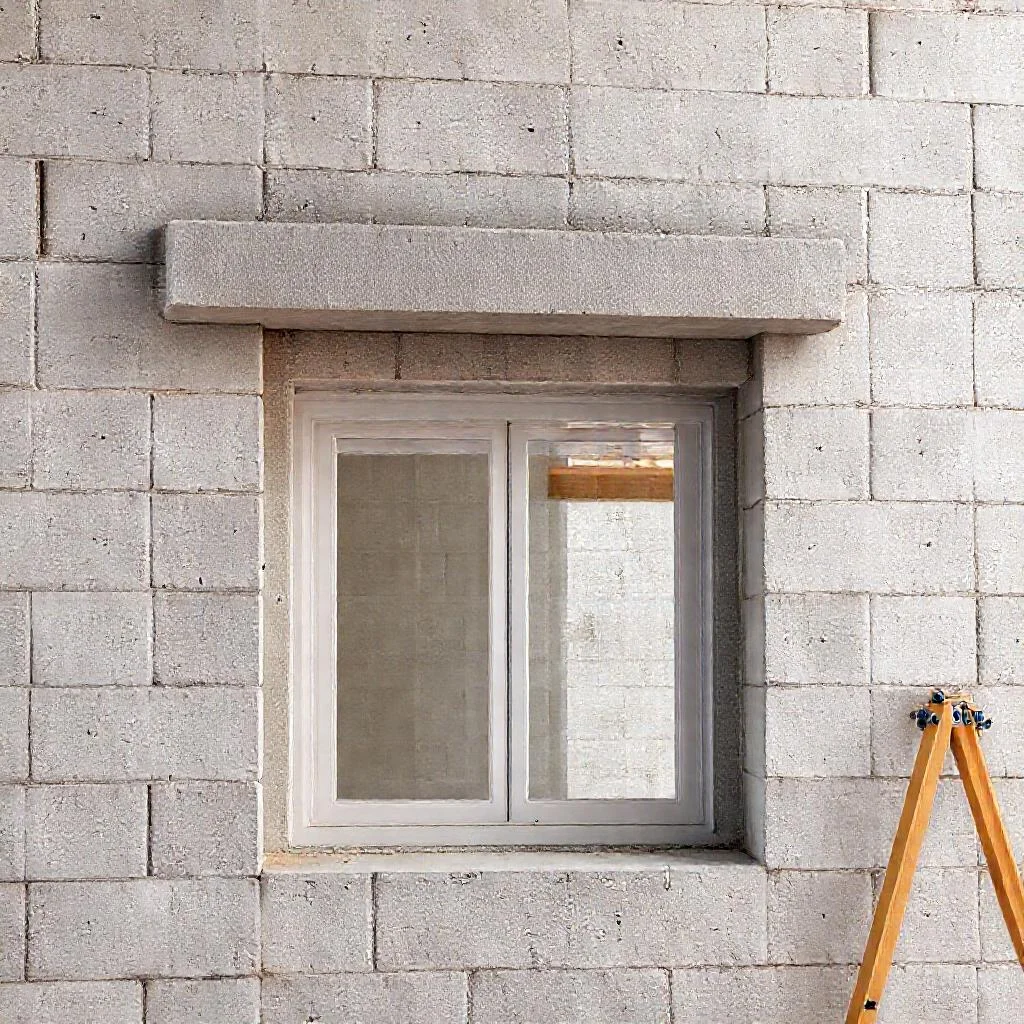

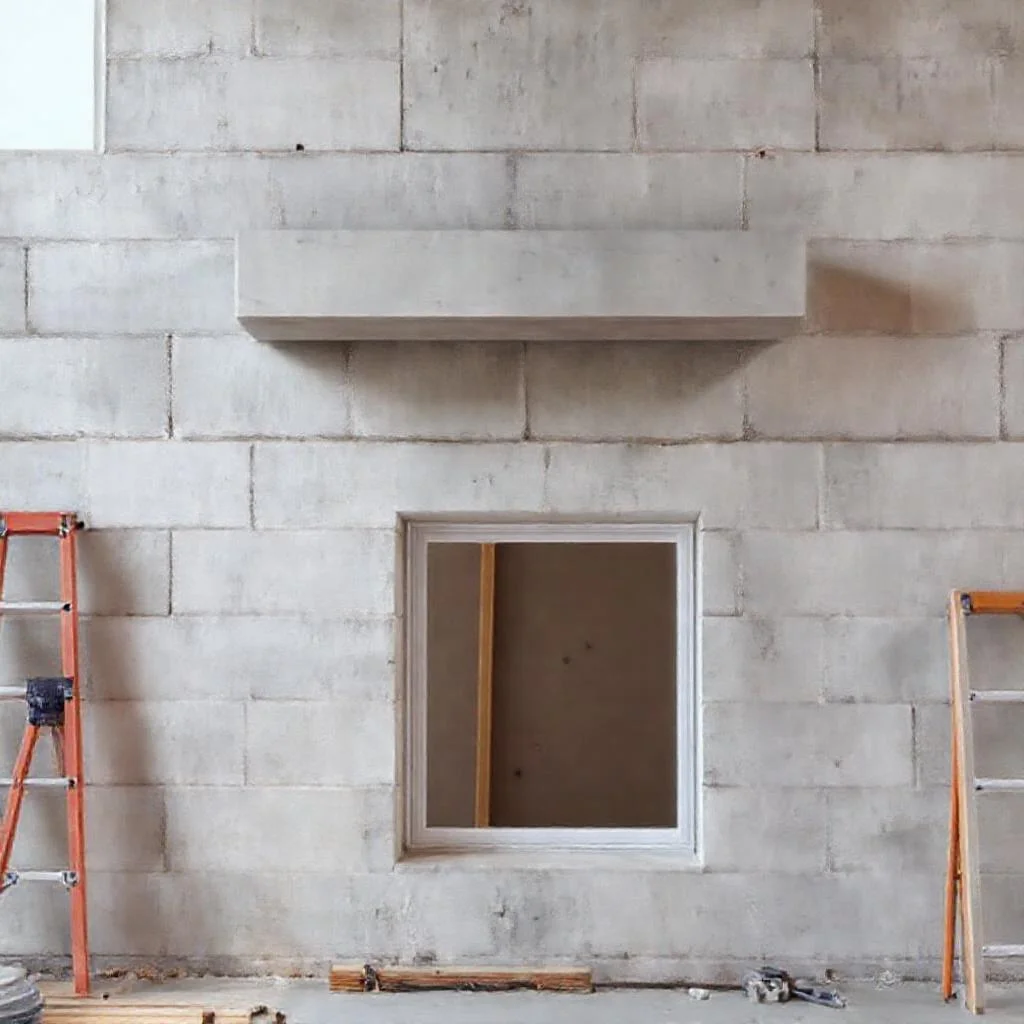

Как залить монолитную перемычку над окном в стене из пеноблоков

Как залить монолитную перемычку над окном в стене из пеноблоков

Строительство дома из пеноблоков — процесс ответственный. Пеноблок материал мягкий и пористый. Нагрузка от крыши или вышележащих этажей должна распределяться равномерно. Оконные и дверные проемы ослабляют стену. Чтобы нагрузка не раздавила хрупкий пеноблок над окном, нужно сделать прочную перемычку. Самый надежный способ для начинающего застройщика — залить монолитную железобетонную перемычку прямо на месте.

Монолитная перемычка работает как мощная балка. Она принимает на себя вес кладки, плит перекрытия и кровли. В этой инструкции описан весь процесс: от закупки материалов до финишного ухода за бетоном. Все шаги объяснены простым языком, без сложных терминов.

Список стройматериалов и инструментов

• Арматура стальная рифленая, диаметр 10 или 12 миллиметров. Рифленая поверхность обеспечивает сцепление с бетоном.
• Арматура гладкая, диаметр 6 миллиметров. Она нужна для поперечных хомутов и монтажных целей.
• Вязальная проволока диаметром около 1.2-1.6 миллиметра. Используется для скрутки арматурного каркаса.
• Пеноблоки для создания несъемной опалубки. Потребуются блоки толщиной 10 сантиметров (перегородочные) или половинки основных блоков.
• Клей или цементно-песчаный раствор для кладки пеноблоков.
• Цемент марки М400 или М500. От марки цемента зависит прочность бетона.
• Песок карьерный или речной, просеянный, без глины и крупных камней.
• Щебень фракции 5-20 миллиметров (мелкий или средний). Гравий или известняковый щебень.
• Вода чистая, техническая, без примесей масла и кислот.
• Доска обрезная толщиной 20-25 миллиметров. Пойдет на подпорки и днище опалубки.
• Брус деревянный сечением 50х50 миллиметров или 100х100 миллиметров для вертикальных стоек.
• Саморезы по дереву (черные, усиленные) длиной 40-50 миллиметров.
• Пленка полиэтиленовая плотная для накрывания готовой перемычки.
• Гвозди стальные.

Инструменты:

• Ручной или электрический инструмент для резки арматуры (болгарка с диском по металлу).
• Крючок для вязки арматуры (покупной или самодельный).
• Штыковая лопата и совковая лопата для замеса бетона.
• Бетономешалка (при объеме работ больше одного проема существенно облегчит жизнь).
• Ведра строительные, корыто для затворения раствора.
• Молоток, ножовка по дереву или электролобзик.
• Уровень строительный (пузырьковый, длина не менее метра).
• Рулетка пятиметровая.
• Перфоратор с буром (если нужно сверлить стену для установки опалубки).
• Мастерок или кельма.
• Глубинный вибратор или длинный металлический штырь (арматурина) для уплотнения бетона. Вибратор использовать обязательно.

Алгоритм действий: пошаговая инструкция

1. Подготовка проема и расчет перемычки. Сначала нужно промерить ширину оконного проема. К этой цифре прибавляют глубину опирания перемычки на стену. С каждой стороны проема эта величина составляет не менее 250 миллиметров. То есть общая длина готовой перемычки равна ширина окна плюс 500 миллиметров. Глубина опирания 250 мм неприкосновенна. Пренебрежение этим правилом приводит к появлению трещин в стене.

2. Заготовка арматурного каркаса. Из рифленой арматуры диаметром 10 мм нарезают четыре длинных прута. Длина каждого прута равна длине будущей перемычки. Из гладкой арматуры диаметром 6 мм нарезают поперечные хомуты. Хомуты делают Г-образными или П-образными. Шаг хомутов — через каждые 150-200 миллиметров. С помощью вязальной проволоки хомуты прикручивают к продольным прутам. В результате получается объемная решетка. Важно, чтобы арматура не касалась краев опалубки. Со всех сторон до бетона должно быть не менее 20-30 миллиметров. Этот слой называется защитным. Он предохраняет металл от ржавчины.

3. Установка днища опалубки. С внутренней стороны помещения (или снаружи, если стена фасадная) снизу проема крепят доску. Эта доска будет дном формы, куда зальют бетон. Доску ставят на ребро или плашмя. Снизу ее подпирают двумя-тремя вертикальными брусками. Бруски упираются в пол или в прочный грунт. Расстояние между подпорками — не более 50-60 сантиметров. Доска должна стоять строго горизонтально. Это проверяют уровнем. Если доска провиснет под тяжестью бетона, перемычка получится кривой.

4. Создание бортов опалубки из пеноблоков. Это самый простой метод для новичка. Пеноблоки сами будут стенками формы и одновременно утеплителем. С внешней стороны стены (со стороны улицы) и с внутренней стороны (со стороны комнаты) на раствор или клей выкладывают ряд пеноблоков толщиной 10 см. Эти блоки ставятся на ребро прямо на деревянное днище. Получается короб-желоб. Внутри этого желоба и будет укладываться арматура и заливаться бетон. Блоки должны плотно прилегать к стенкам проема. Щели между блоком и стеной замазывают раствором, чтобы бетон не вытек.



5. Укладка арматурного каркаса. Связанный арматурный каркас опускают в получившийся желоб из блоков. Под арматуру внизу подкладывают пластиковые фиксаторы (стульчики) или кусочки пеноблока, чтобы создать тот самый защитный слой. Каркас должен лежать внутри ровно. Расстояние от арматуры до стенок опалубки (блоков) выдерживают одинаковым со всех сторон. Арматура не должна выпирать вверх или упираться в дно.

6. Замешивание бетона. Классическая пропорция бетона для перемычки: одна часть цемента, две части песка и четыре части щебня. Воды добавляют столько, чтобы раствор стал пластичным, но не жидким. Примерное соотношение воды и цемента — 0.5 к 1. Если перемычка высокая и узкая, бетон делают более жестким. Лучше всего использовать бетономешалку, чтобы масса была однородной. Вручную замешивать тяжело, но для одного проема допустимо. Главное — тщательно перемешать сухие компоненты до добавления воды. Бетон не должен быть переувлажненным. Лишняя вода снижает прочность.

7. Заливка бетона в опалубку. Бетон укладывают слоями. Каждый слой высотой примерно 15-20 сантиметров. После укладки каждого слоя его обязательно уплотняют. Без уплотнения внутри перемычки останутся раковины и пустоты. Это смертельно для прочности. Используйте глубинный вибратор. Если вибратора нет, протыкают бетон длинным металлическим прутом (арматуриной). Протыкать нужно часто и глубоко, особенно по углам. Бетон оседает, из него выходят пузырьки воздуха. Уплотнение продолжают до тех пор, пока на поверхности не выступит цементное молочко.

8. Выравнивание верхнего слоя. Когда бетон залит до самого верха блоков, его разравнивают мастерком или правилом. Верхний край перемычки должен быть на одном уровне с верхним краем бортов опалубки. Лишний бетон снимают. Поверхность оставляют ровной, без бугров и ям. После выравнивания перемычку больше не трогают. Не пытайтесь сразу сглаживать дефекты. Все правки делают до начала схватывания бетона.

9. Фиксация и уход за бетоном. Сразу после заливки монолит накрывают полиэтиленовой пленкой. Это нужно, чтобы вода из бетона не испарилась слишком быстро. Если стоит жаркая погода (выше +25 градусов), перемычку дополнительно поливают водой один-два раза в день. Полив начинают через 4-6 часов после заливки. Бетон должен твердеть во влажных условиях. Если на улице холодно (ниже +5 градусов), бетон нужно греть. В мороз бетон замерзает и разрушается. Оптимальная температура твердения — от +15 до +25 градусов. Пленку убирают только через 3-4 дня.

10. Распалубка и снятие подпорок. Деревянное днище и подпорки снимают не раньше, чем через 7-10 дней. Полную прочность бетон набирает за 28 суток. Но перемычка может работать под собственным весом уже через неделю. Пеноблоки, которые служили опалубкой, снимать не нужно. Они остаются частью стены и выполняют роль утеплителя. Если перемычка видна снаружи, блоки можно оштукатурить. Деревянную доску аккуратно отбивают. Под ней будет ровная бетонная поверхность.

11. Гидроизоляция и отделка. Перед штукатуркой места примыкания пеноблоков к бетону заклеивают серпянкой (стеклотканевой сеткой) или прокладывают строительным бинтом. Это убережет от трещин на стыке. Снаружи дома перемычку обязательно обрабатывают гидрофобной пропиткой или штукатурят цементным составом. Пеноблок впитывает влагу, а бетонная перемычка может стать мостиком холода. Качественная отделка снаружи защищает стык от промерзания. Изнутри перемычку утеплять не обязательно, если стена однородная.

Сделанная по такой технологии перемычка прослужит десятки лет. Она способна выдерживать большие нагрузки без трещин. Это бюджетный и надежный способ, доступный каждому, кто умеет держать инструмент в руках. Главное — соблюдать глубину опирания, качественно уплотнять бетон и дать перемычке выстояться нужное время. Тогда дом никогда не даст трещину над окном.

Таблица: Сводка материалов, параметров и этапов заливки монолитной перемычки

В данной таблице систематизированы ключевые данные из инструкции: расходные материалы, геометрические параметры перемычки (глубина опирания, шаг арматуры), пропорции бетона и временные нормативы по уходу и распалубке. Все цифры строго соответствуют тексту статьи.
