Как залить защитный слой бетона над трубами теплого пола: пошаговая инструкция
Устройство стяжки поверх труб водяного теплого пола — один из самых ответственных этапов строительства. При ошибках на этом этапе прогрев помещения станет неравномерным, а в бетоне могут появиться трещины. Задача защитного слоя — не просто укрыть трубы, а равномерно распределить тепло и принять на себя нагрузку от мебели и людей.
Работы ведутся после того, как трубы уложены, опрессованы и зафиксированы на утеплителе. Важно понимать: бетон заливается на трубы, которые уже находятся под давлением. Это обязательное правило, чтобы не раздавить контур в процессе хождения по арматуре или заливки смеси.
Необходимые материалы и инструменты
Перед началом заливки нужно подготовить все компоненты. Лучше купить материалы с небольшим запасом, чтобы не прерывать работу из-за нехватки песка или цемента. Ниже приведен перечень того, что понадобится для устройства стяжки толщиной от 50 мм над трубами.
- Цементно-песчаная смесь. Обычно используется марка М300 или М400. Для теплого пола подходит сухая смесь с пометкой «для стяжки теплого пола» (она уже содержит пластификаторы).
- Фиброволокно полипропиленовое. Армирующая добавка объемного типа. Она предотвращает появление микротрещин при высыхании и усадке бетона. Добавляется прямо в раствор из расчета 500-600 грамм на 1 кубический метр смеси.
- Демпферная лента (кромочная). Обязательный элемент, который клеится по периметру стен. Она компенсирует тепловое расширение бетона при нагреве. Ширина ленты должна быть на 2-3 см выше планируемой толщины стяжки.
- Пластификатор жидкий. Добавка, повышающая подвижность смеси без лишней воды. Это делает стяжку плотнее и снижает риск расслоения. Применяется строго по инструкции на упаковке.
- Чистый песок фракции 0-2 мм. Если используется не готовая заводская смесь, а самостоятельное приготовление в бетономешалке.
- Водопроводная вода. Чистая, без примесей масла или глины.
- Уровень строительный (пузырьковый или лазерный). Для выставления маяков и контроля горизонта.
- Правило алюминиевое длиной 1,5-2 метра. Для выравнивания раствора по маякам.
- Маячковые профили. Лучше использовать специальные Т-образные профили из оцинкованной стали или пластика. Они не ржавеют и не портят внешний вид стяжки.
- Бетономешалка или мощный строительный миксер. Ручное замешивание в ведре не даст нужного качества.
- Правило и полутерок. Для финишного выравнивания.
- Кельма, шпатель, ведра.

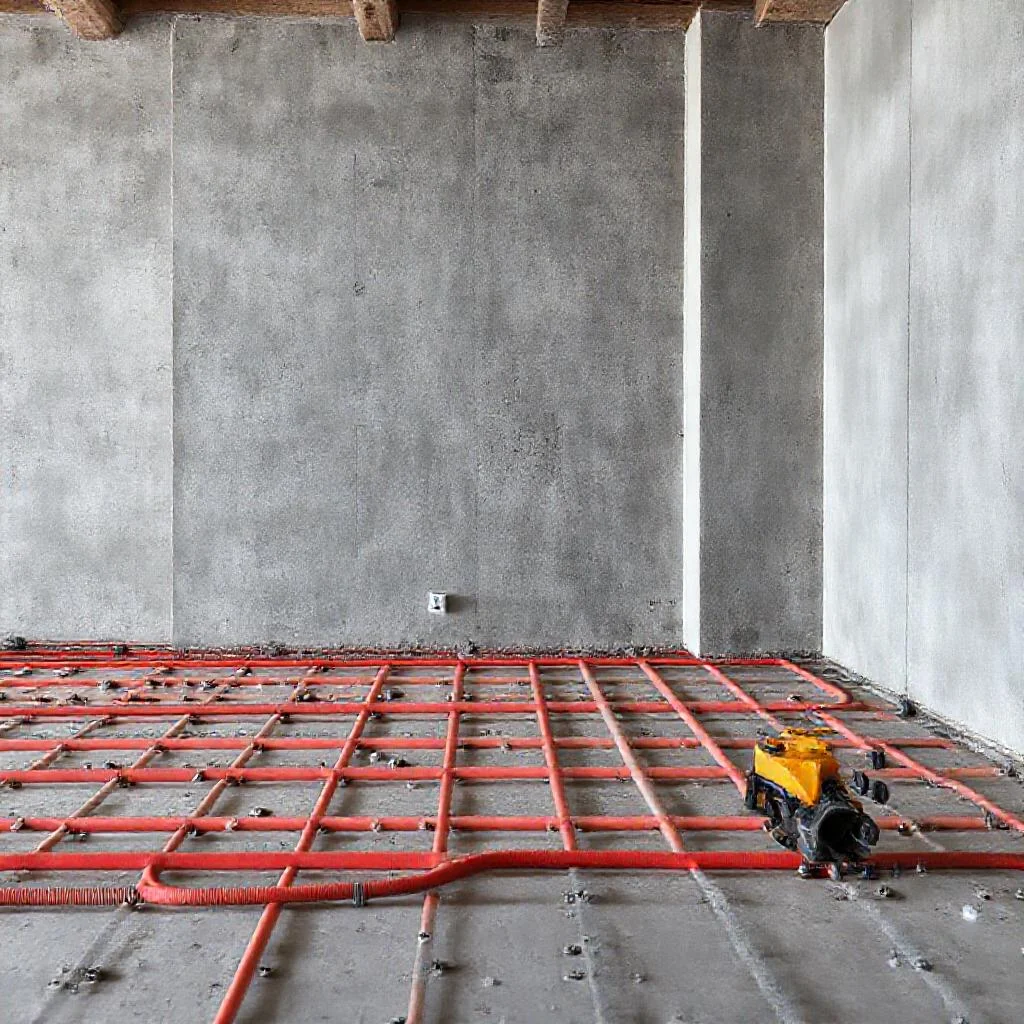

Подготовка основания и фиксация демпферной ленты
Первым делом проверяется состояние теплоизоляционного слоя и труб. Нельзя допускать, чтобы на утеплителе или трубах лежал мусор, пыль или масляные пятна — это ухудшит сцепление бетона с основанием. Если трубы лежат на гладком пенополистироле, желательно уложить поверх них армирующую сетку с ячейкой 100х100 мм. Сетка укладывается так, чтобы она оказалась теле стяжки, а не под трубами. Для этого под нее подкладывают пластиковые фиксаторы высотой около 20-30 мм.
Далее по периметру всех стен наклеивается демпферная лента. Она идет внахлест на стыках. Лента должна проходить строго по границе соприкосновения будущей стяжки со стеной. Этот слой толщиной около 5-8 мм создаст деформационный зазор и предотвратит растрескивание стяжки при прогреве системы до 50 градусов. В углах ленту не режут, а аккуратно сворачивают, чтобы не было разрывов.
Трубы перед заливкой обязательно находятся под рабочим давлением. Обычно оставляют давление 4-5 бар (атмосфер) на время схватывания раствора. Это защитит трубы от повреждения, если кто-то случайно наступит на контур. Манометр должен быть установлен на коллекторе.
Выставление маяков для ровной стяжки
Для того чтобы пол получился строго горизонтальным, нужно выставить направляющие маяки. Шаг между маяками должен быть меньше длины правила на 20-30 см. Оптимальное расстояние — 1-1,2 метра. Маяки выставляются по уровню на «лепешки» из густого раствора или специальные пластиковые подставки с регулировкой. Высота маяка задает толщину стяжки.
Важно: верхняя точка труб должна быть ниже верха маяка минимум на 45-50 мм. Это минимально допустимая толщина стяжки над трубой PEX, чтобы избежать трещин и обеспечить правильную теплоотдачу. Если сделать слой тоньше, покрытие (плитка, ламинат) будет перегреваться, а бетон — разрушаться от точечных нагрузок. В зонах с интенсивным движением (коридоры, кухни) толщину увеличивают до 60-70 мм. После схватывания лепешек (обычно через 4-6 часов) можно приступать к заливке.
Приготовление раствора с фиброволокном
Замес бетона — самая ответственная часть. Если делать самостоятельно, то пропорции цемента и песка берутся 1:3. Вода добавляется понемногу, до состояния густой сметаны. Перелив воды недопустим: избыток влаги превратит стяжку в рыхлую массу, которая при высыхании даст усадку и трещины. Обязательно добавляется пластификатор — он позволяет сделать раствор более текучим при том же количестве воды.
Фиброволокно добавляется в сухую смесь до заливания воды. Его равномерно рассыпают по барабану бетономешалки или в ведро, если используется миксер. Норма добавки — 500-600 грамм на кубометр, но для среднего помещения площадью 20 квадратов при толщине 5 см хватит 100-150 грамм. Волокно распределяется по всему объему, создавая трехмерную арматуру. После заливки оно незаметно глазу, но связывает раствор, не давая ему растрескиваться при усадке.
Замешивание длится 3-4 минуты до получения однородной массы без комков. Смесь не должна быть сухой или жидкой. Проверить готовность просто: горсть раствора, сжатая в кулаке, не должна рассыпаться, но при этом не выделять воду.

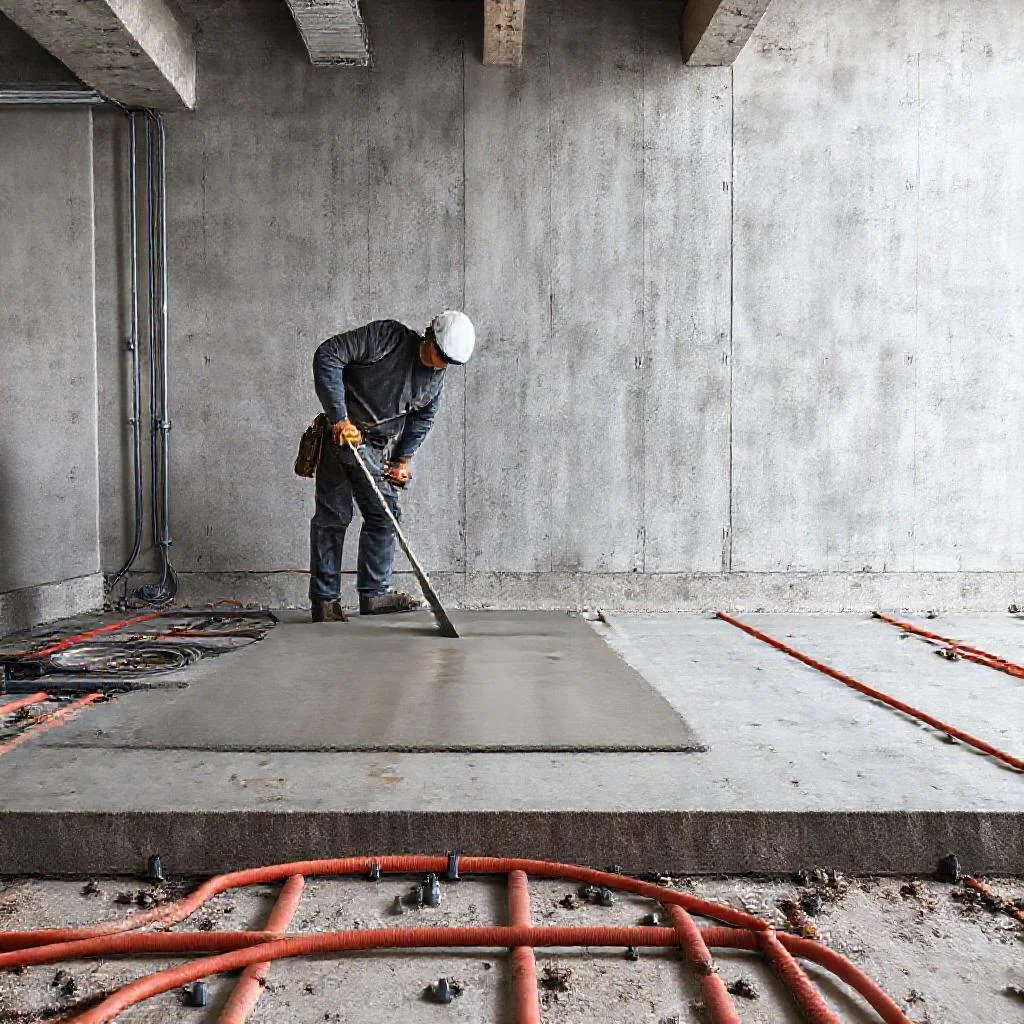

Заливка стяжки и разравнивание
Работу начинают от дальней стены, постепенно продвигаясь к выходу из помещения. Раствор вываливается ведром или тачкой на пол между двумя маяками. Смесь распределяют шпателем или граблями, чтобы заполнить все пустоты под трубами и сеткой. Важно избегать образования пустот около труб — это ухудшит теплопередачу. Для проработки труднодоступных мест можно использовать узкий шпатель или кельму.
После заполнения участка правилом стягивают излишки раствора. Правило ставят на два соседних маяка и ведут к себе зигзагообразными движениями (влево-вправо). Излишки собирают и перекидывают на следующий участок. Если образуются ямки, туда сразу доливают раствор и снова протягивают правилом. Нельзя оставлять пустоты на потом — после застывания их невозможно исправить без скола.
Первый проход правилом делают грубо, убирая основной объем. Второй проход — затирочный, когда раствор уже немного схватился (через 20-30 минут), позволяет удалить мелкие неровности. Полутерком или металлической гладилкой затирают поверхность, убирая бугорки и следы от маяков. Но делать это надо аккуратно, не разрушая структуру стяжки.
Уход за стяжкой после заливки
Когда вся площадь залита и выровнена, стяжка нуждается в защите. Первую неделю бетон нельзя подвергать вибрациям и перепадам температуры. Важно исключить сквозняки и прямое солнечное свет — из-за быстрого испарения воды верхний слой лопнет. Если в помещении сухо, стяжку накрывают полиэтиленовой пленкой или периодически увлажняют (смачивают водой) в первые 3-5 дней.
Давление в трубах отключать нельзя. Оно должно оставаться постоянно до полного высыхания бетона, то есть минимум 7-10 суток. Через сутки после заливки можно аккуратно ходить по стяжке в мягкой обуви, но без нагрузки. Полное набирание прочности (70%) происходит через 7-10 дней, но 100% прочности достигается только через 28 суток. Включатт теплый пол не раньше, чем через 28 дней после заливки. Первый запуск системы осуществляется постепенно, повышая температуру на 5 градусов в день.
Если используются гипсовые смеси (быстротвердеющие), время ожидания сокращается до 14 дней, но такие материалы менее устойчивы к влаге — их нельзя применять в ванных или влажных помещениях.
Частые ошибки и их последствия
Самая частая ошибка — экономия на толщине стяжки. Если над трубой осталось всего 20-30 мм бетона, то при нагреве бетон разрушается из-за температурных напряжений. Покрытие (ламинат или керамогранит) начинает «играть», появляются трещины. Минимальная толщина должна соблюдаться неукоснительно.
Вторая типичная ошибка — забытая демпферная лента. Без неё стяжка при нагревании упирается в стены и вспучивается. В результате получается вздутие пола между стенами, которое сложно исправить.
Третья проблема — воздушные карманы. Они возникают в углах или под тросами, если раствор был слишком густым или плохо распределен. Пустоты снижают теплопроводность и становятся слабым местом для сколов.
Правильная заливка защитного слоя — залог долгой и равномерной работы теплого пола на протяжении многих лет.
Таблица: Основные параметры и требования к заливке защитного слоя бетона над трубами теплого пола
В таблице ниже приведены строго релевантные данные из статьи, касающиеся этапов работ, характеристик материалов и критически важных требований при создании защитной стяжки для теплого пола.
| Параметр / Этап | Значение / Материал | Ключевое требование / Примечание |
|---|---|---|
| Минимальная толщина стяжки над трубой PEX | 45-50 мм | Верхняя точка труб должна быть ниже верха маяка минимум на 45-50 мм. |
| Толщина стяжки в зонах с интенсивным движением (коридоры, кухни) | 60-70 мм | Увеличивается для предотвращения разрушения от точечных нагрузок. |
| Давление в трубах во время заливки и схватывания | 4-5 бар (атмосфер) | Трубы находятся под рабочим давлением постоянно, чтобы не раздавить контур. |
| Демпферная лента (кромочная) | Ширина на 2-3 см выше планируемой толщины стяжки, толщина 5-8 мм | Клеится по периметру стен для компенсации теплового расширения бетона. |
| Армирующая добавка (фиброволокно полипропиленовое) | 500-600 грамм на 1 кубический метр смеси | Добавляется в сухую смесь до заливания воды для предотвращения микротрещин. |
| Пропорции цемента и песка (при самостоятельном замесе) | 1:3 | Для приготовления раствора для стяжки. |
| Марка цементно-песчаной смеси | М300 или М400 | Обычно используется для стяжки теплого пола. |
| Шаг между маячковыми профилями | 1-1,2 метра | Оптимальное расстояние, меньше длины правила на 20-30 см. |
| Период набора прочности (70%) | 7-10 суток | Давление в трубах поддерживается минимум до этого срока. |
| Полный набор прочности (100%) | 28 суток | Включение теплого пола не ранее этого срока. |
| Первый запуск системы отопления | Постепенно, повышая температуру на 5 градусов в день | После полного высыхания стяжки. |
| Уход за стяжкой в первую неделю | Полиэтиленовая пленка или периодическое смачивание водой | Для предотвращения быстрого испарения воды и растрескивания. |
| Распространенные ошибки | Толщина слоя 20-30 мм, отсутствие демпферной ленты, воздушные карманы | Приводят к разрушению стяжки, трещинам, вздутию пола и снижению теплопроводности. |
Частые вопросы по теме (FAQ)
Какой должна быть минимальная толщина стяжки над трубами теплого пола?
Минимально допустимая толщина стяжки над верхней точкой трубы PEX составляет 45-50 мм. В зонах с интенсивным движением (коридоры, кухни) толщину увеличивают до 60-70 мм. Если сделать слой тоньше (20-30 мм), покрытие будет перегреваться, а бетон — разрушаться от точечных нагрузок и температурных напряжений.
Какое давление должно быть в трубах на момент заливки бетона?
Трубы перед заливкой обязательно находятся под рабочим давлением. Обычно оставляют давление 4-5 бар (атмосфер) на время схватывания раствора. Это защитит трубы от повреждения, если кто-то случайно наступит на контур. Манометр должен быть установлен на коллекторе. Отключать давление нельзя до полного высыхания бетона — минимум 7-10 суток.
Какое армирование использовать и сколько добавлять фиброволокна в раствор?
Фибра добавляется в сухую смесь до заливания воды из расчета 500-600 грамм на 1 кубический метр смеси. Для среднего помещения площадью 20 квадратов при толщине 5 см хватит 100-150 грамм. Если трубы лежат на гладком пенополистироле, дополнительно рекомендуется уложить поверх них армирующую сетку с ячейкой 100х100 мм, подложив под нее пластиковые фиксаторы высотой 20-30 мм.
Что будет, если не использовать демпферную ленту по периметру стен?
Без демпферной ленты стяжка при нагревании упирается в стены и вспучивается. В результате получается вздутие пола между стенами, которое сложно исправить. Лента клеится по периметру стен, её ширина должна быть на 2-3 см выше планируемой толщины стяжки. В углах ленту не режут, а аккуратно сворачивают.
Через сколько дней после заливки можно включать теплый пол?
Включать теплый пол можно не раньше, чем через 28 суток после заливки стяжки. Именно столько времени требуется для набора 100% прочности бетона. Первый запуск системы осуществляется постепенно, повышая температуру на 5 градусов в день. Если используются гипсовые быстротвердеющие смеси, время ожидания сокращается до 14 дней, но их нельзя применять во влажных помещениях (ванных).
