Капельная воронка с гидрозатвором (сифон): зачем она в доме
Начинающий застройщик часто удивляется: зачем нужна какая-то специальная воронка на крыше или в техпомещении, если вода и так стечет? Оказывается, разница между обычным сливом и узлом с гидрозатвором огромна. Это не просто деталь, а полноценный защитный механизм для всего дома. Пример из быта: любая раковина в квартире имеет изогнутую трубу (сифон). Вода в изгибе создает пробку, которая не пускает запах канализации обратно в комнату. Капельная воронка с гидрозатвором работает точно так же.
Устройство и главный принцип работы

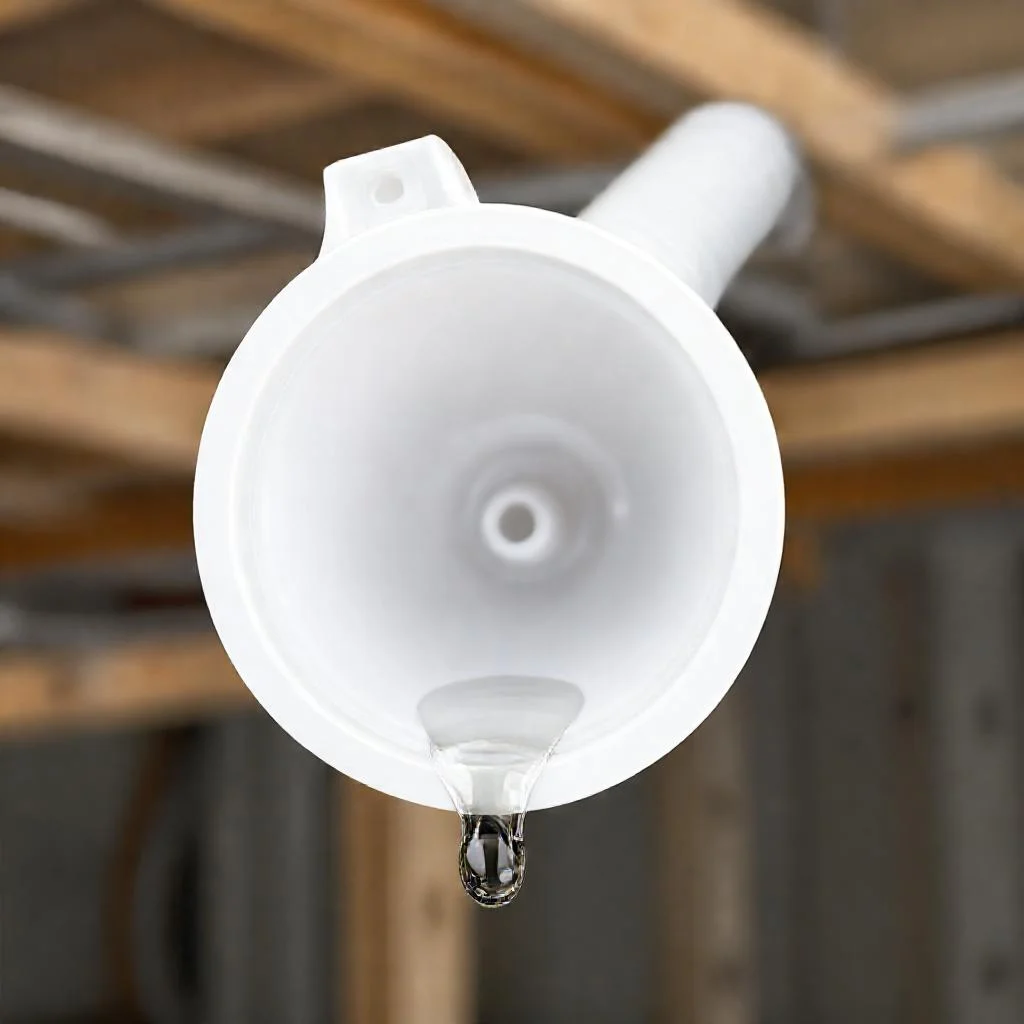

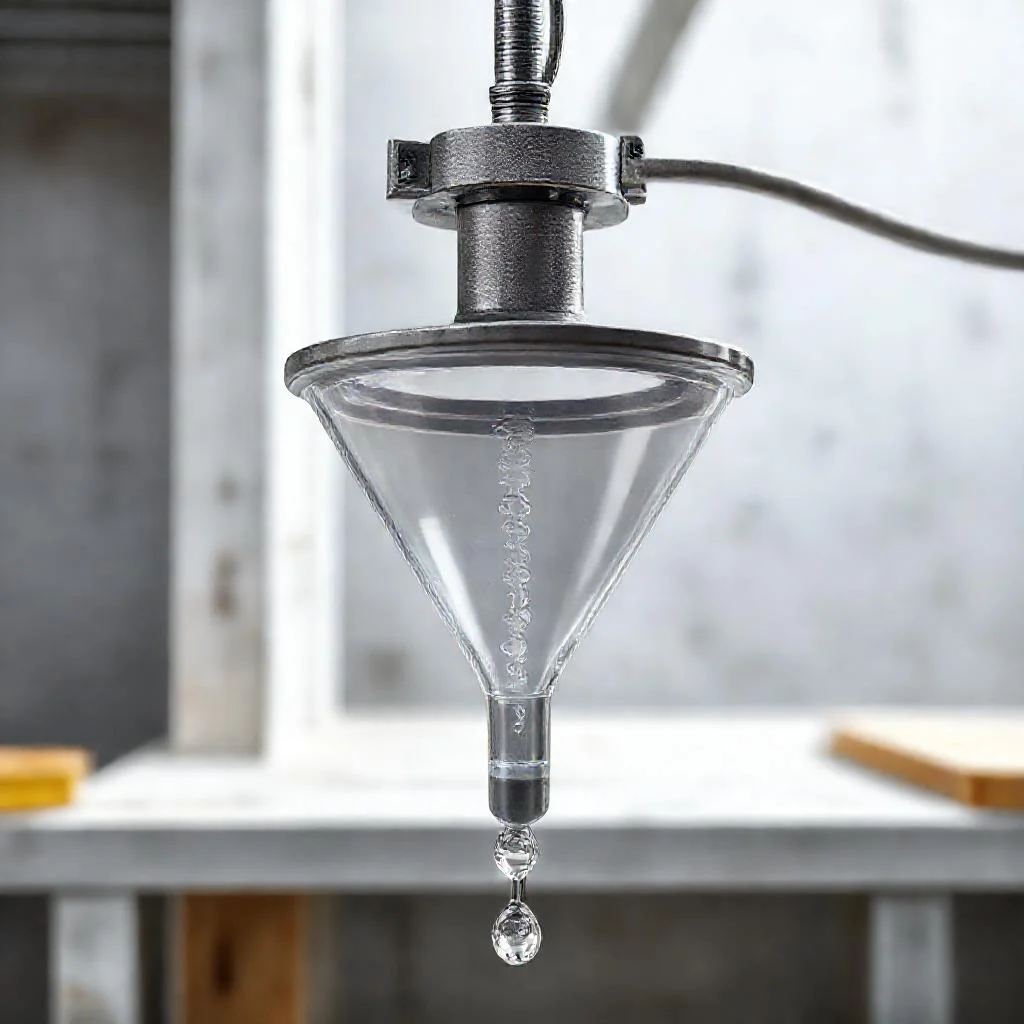

Капельная воронка — это емкость с патрубком, которая принимает воду от кондиционера, котла или вентиляции. Но главная ее особенность — внутренний гидрозатвор. Чаще всего это пластиковая перегородка или колпачок, который образует изогнутый канал внутри корпуса. Вода, попадая в воронку, накапливается в нижней части до тех пор, пока не перекроет выход газам. После этого она самотеком уходит в канализацию. Жидкость никогда не покидает затвор полностью, значит, запахи из трубы не проникают в помещение.
Если говорить по-простому, это «водяная пробка». Она работает безотказно, пока в системе есть вода. Если узел пересыхает (например, кондиционер выключен на зиму), то защита исчезает. Для таких случаев придумали специальные модификации — например, пластиковый узел с шариком сухого затвора HL138 для сброса дренажа кондиционера в канализацию без пропуска запахов. Шарик перекрывает выход, когда воды нет, и открывается под напором стоков.
Где применяется такая воронка
В частном доме или квартире таких узлов может быть несколько. Первое место — дренаж сплит-системы и канального кондиционера. Конденсат, который образуется на холодных трубках, нужно отводить. Если просто вывести трубку на улицу, вода будет капать на фасад, цоколь или тротуар. Это портит отделку и создает наледь зимой. Грамотное решение — завести трубку в капельную воронку, а оттуда — в канализацию.
Второе — это отвод конденсата от газового котла или колонки. Современные настенные котлы с закрытой камерой сгорания выделяют много влаги (конденсата). Он кислый и агрессивный. Выливать его просто на землю или в пластиковую бутылку нельзя. Только нейтрализация и сброс в канализацию через гидрозатвор, чтобы кислые испарения не разъедали трубы и не отравляли воздух в помещении.
Третье — приточные установки и фанкойлы. Системы вентиляции и кондиционирования постоянно собирают влагу на теплообменниках. Если не предусмотреть отвод с сифоном, вода польется через воздуховоды или прямо на потолок. Капельная воронка с гидрозатвором решает эту проблему раз и навсегда.
Нормативы и реальные цифры
Строительные нормы (СП 30.13330.2020 «Внутренний водопровод и канализация зданий») прямо требуют устанавливать гидрозатворы на всех приборах, подключенных к канализации. Это касается и дренажных систем. Диаметр патрубка для подключения обычно составляет 15-20 мм (штуцер под дренажную трубку). Сам корпус при этом имеет выход на стандартную трубу 32 или 40 мм.
Важный показатель — глубина затвора. Она должна быть не меньше 50 мм (а лучше 70-100 мм). Это значит, что столб воды, который запирает газ, имеет высоту 5-7 сантиметров. Если глубина меньше, запах будет просачиваться. В качественных пластиковых узлах с шариком сухого затвора глубина компенсируется механической заслонкой. Это особенно актуально для сезонного оборудования, когда затвор может высохнуть за пару месяцев простоя.
Типичные ошибки и дефекты монтажа
Самая распространенная проблема — слишком длинный горизонтальный участок трубки перед воронкой. Конденсат течет самотеком. Если уклон меньше 2-3 градусов, вода застаивается, заводятся водоросли и плесень. Со временем пробка забивается, и вода идет в обход — на пол или стены.
Другая ошибка — установка воронки на улице без утепления. Зимой вода в гидрозатворе замерзает. Лед разрывает пластик или просто блокирует проток. Весной, при оттаивании, запах канализации идет прямо в дом. Морозное пучение тут ни при чем: проблема именно в расширении воды при замерзании внутри узла.
Третий частый дефект — объединение вентиляции и канализации без разрыва струи. Капельная воронка обязательно должна иметь воздушный зазор между приемной горловиной и уровнем воды. Это защищает питьевой водопровод от подсоса сточных вод по закону гидравлики. Новички часто соединяют дренажную трубку напрямую без зазора — это грубое нарушение санитарных норм.
Как правильно подобрать и установить
Производитель и материал — это первое, на что стоит смотреть. Корпус должен быть из ударопрочного полипропилена или ПВХ. Дешевый полиэтилен может треснуть от перепада температур. Для помещений с высокой влажностью (ванная, котельная) лучше брать модели с антибактериальной добавкой, чтобы внутри не росла плесень.
Соединения должны быть герметичными. Все резьбовые фитинги уплотняют фум-лентой или специальной пастой. Раструбные соединения с резиновой манжетой поджимают хомутом. Трубку от кондиционера фиксируют хомутом к стене, чтобы она не провисала. Уклон в сторону воронки — обязательно.
Проверка работоспособности проста: после сборки залить в воронку стакан воды. Она должна уйти бесшумно, а в патрубке должна остаться вода. Если слышно бульканье или запах выходит наружу, значит, гидрозатвор не держит. Надо искать трещину или неправильную сборку.
Сухой затвор против обычного сифона
У обычного капельного сифона есть недостаток: если вода испарится, защита исчезает. Поэтому для сезонного оборудования (кондиционеры, летние вентиляционные установки) используют гибридные модели — с механическим клапаном. Внутри стоит легкий шарик или мембрана. Когда воды нет, клапан закрыт сухим способом. Как только конденсат начинает капать, шарик всплывает или мембрана отгибается, и вода проходит. После слива затвор снова закрывается. Это исключает проникновение газов даже при полном испарении водяной пробки.
Пластиковый узел с шариком сухого затвора HL138 для сброса дренажа кондиционера в канализацию без пропуска запахов — это как раз такой гибрид. Он ставится скрыто за подвесным потолком и не требует обслуживания годами. Шарик не ржавеет, не залипает, потому что сделан из химически стойкого пластика или нержавейки.
Профилактика и уход
Капельная воронка не требует сложного ухода. Раз в год, перед началом сезона охлаждения или отопления, нужно проверить уровень воды в затворе (если он обычный). Если воды нет — долить стакан. Это не даст запаху проникнуть до первого включения кондиционера. Также стоит осмотреть корпус на предмет трещин и подтеканий. Если запах все-таки появился, значит, либо забилась трубка, либо сломался сухой клапан.
Забившуюся воронку прочищают гибким тросиком или промывают сильной струей воды из шланга. Агрессивную химию (растворители, кислоты) использовать нельзя — они разъедают пластик. Если внутрь попал строительный мусор (песок, цементная пыль), узел лучше разобрать и промыть вручную.
Итоги: что нужно запомнить
Капельная воронка с гидрозатвором — это не прихоть проектировщика, а необходимость. Она защищает дом от двух бед: от протечек воды на стены и от канализационных запахов в жилых комнатах. Правильный выбор — пластиковый узел с глубиной затвора не менее 50 мм, а для сезонного оборудования — с сухим клапаном. Монтаж с уклоном, без прямого соединения с водопроводом и с воздушным зазором гарантирует долгую и беспроблемную работу. Если не экономить на этой маленькой, но важной детали, кровля, стены и воздух в доме останутся сухими и чистыми на многие годы.
Таблица: Характеристики капельной воронки с гидрозатвором (сифон) на основе данных статьи
В данной таблице систематизированы ключевые параметры, нормативы, типичные ошибки монтажа и рекомендации по выбору капельной воронки с гидрозатвором, приведенные в тексте статьи. Все числовые значения и требования строго соответствуют источнику.
| Параметр / Характеристика | Значение / Описание согласно статье |
|---|---|
| Назначение | Прием воды от кондиционера, котла или вентиляции и защита от запахов канализации |
| Принцип работы | Внутренний гидрозатвор (пластиковая перегородка или колпачок), образующий изогнутый канал. Вода перекрывает выход газам, затем уходит самотеком. Жидкость не покидает затвор полностью, создавая «водяную пробку» |
| Диаметр патрубка для подключения (штуцер) | 15-20 мм |
| Выход на канализационную трубу | 32 или 40 мм |
| Требуемая глубина гидрозатвора (столб воды) | Не меньше 50 мм (рекомендуется 70-100 мм) |
| Нормативный документ | СП 30.13330.2020 «Внутренний водопровод и канализация зданий» |
| Требование норматива | Установка гидрозатворов на всех приборах, подключенных к канализации, включая дренажные системы |
| Материал корпуса (рекомендованный) | Ударопрочный полипропилен или ПВХ |
| Рекомендуемый уклон трубки перед воронкой | Не меньше 2-3 градусов |
| Типичные ошибки монтажа | Слишком длинный горизонтальный участок, установка на улице без утепления, объединение вентиляции и канализации без разрыва струи (воздушного зазора) |
| Последствия ошибок | Застаивание воды, плесень, замерзание и разрыв пластика зимой, подсос сточных вод |
| Решение для сезонного оборудования | Гибридные модели с механическим клапаном (сухой затвор). Пример: пластиковый узел с шариком сухого затвора HL138 |
| Принцип работы сухого затвора | Шарик или мембрана перекрывает выход, когда воды нет, и открывается под напором стоков. Исключает проникновение газов при испарении водяной пробки |
| Рекомендации по уходу | Раз в год проверять уровень воды в обычном затворе (доливать стакан), осматривать корпус на трещины, прочищать гибким тросиком или сильной струей воды (без агрессивной химии) |
Частые вопросы по теме (FAQ)
Что такое капельная воронка с гидрозатвором и зачем она нужна в строительстве?
Это емкость с патрубком и внутренним гидрозатвором (сифоном), которая принимает воду от кондиционера, котла или вентиляции. Она создает «водяную пробку», которая не пускает запахи канализации обратно в помещение, работая по тому же принципу, что и сифон под раковиной. В строительстве и инженерных сетях это необходимо для защиты дома от протечек и канализационных запахов.
Какая должна быть минимальная глубина гидрозатвора по строительным нормам?
Глубина затвора должна быть не меньше 50 мм (рекомендуемые значения — 70-100 мм). Это значит, что столб воды, запирающий газ, имеет высоту 5-7 сантиметров. Если глубина меньше, согласно СП 30.13330.2020, запах будет просачиваться в помещение.
Какие типичные ошибки монтажа капельной воронки с сифоном нужно знать при ремонте?
Самая распространенная ошибка — слишком длинный горизонтальный участок трубки перед воронкой с уклоном меньше 2-3 градусов. Это приводит к застою воды, появлению плесени и засорам. Также нельзя устанавливать воронку на улице без утепления — вода в гидрозатворе зимой замерзает и разрывает пластик. Третий дефект — объединение вентиляции и канализации без воздушного зазора, что является грубым нарушением санитарных норм.
Как отличить обычный сифон от гибрида с сухим затвором и для чего он применяется в котельных?
У обычного сифона защита исчезает при испарении воды (например, при простое кондиционера зимой). Гибридные модели (например, пластиковый узел с шариком сухого затвора HL138) содержат легкий шарик или мембрану, которые перекрывают выход газа, когда воды нет, и открываются под напором стоков. Для отвода конденсата от газового котла, который является кислым и агрессивным, такие модели особенно актуальны, так как они исключают проникновение газов даже при полном высыхании водяной пробки.
Как проверить работоспособность капельной воронки после монтажа в системе канализации?
После сборки нужно залить в воронку стакан воды. Вода должна уйти бесшумно, а в патрубке должна остаться вода (гидрозатвор). Если слышно бульканье или запах выходит наружу — гидрозатвор не держит. Это указывает на трещину в корпусе или неправильную сборку узла.
