Кессон для скважины: защита и порядок на водозаборе
Представь себе обычный садовый кран. Если зимой его не слить, вода в трубе замерзнет и разорвет металл. Со скважиной та же история, но в более сложном варианте. Чтобы вода из глубины поступала в дом круглый год, верхнюю часть скважины нужно спрятать от мороза. Для этого роют яму ниже уровня промерзания грунта, ставят туда герметичный короб, проходят через дно трубой из скважины и уже от этого короба ведут водопровод в дом. Этот короб и есть кессон.
Лучший материал для такого короба — пластик. Полиэтилен низкого давления (ПНД) или полипропилен, используемые в промышленности, не боятся ржавчины, как сталь, и не трескаются, как бетон от подвижек грунта. Пластиковый кессон решает главную задачу: позволяет вывести скважину выше глубины промерзания, не боясь, что вода замерзнет и порушит оборудование. Внутри этого колодца размещают гидроаккумулятор, реле давления и систему автоматики. Это сердце автономного водоснабжения, которое должно работать в сухости и тепле.

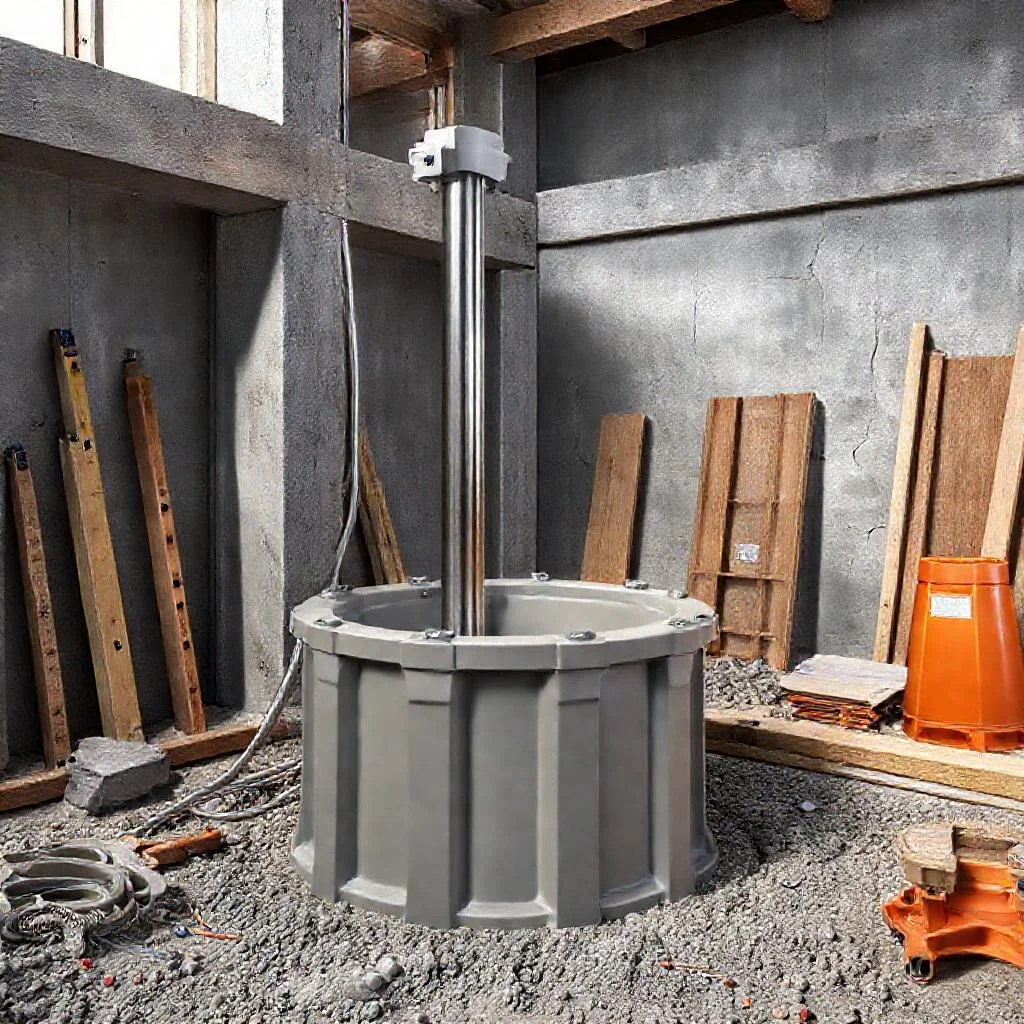

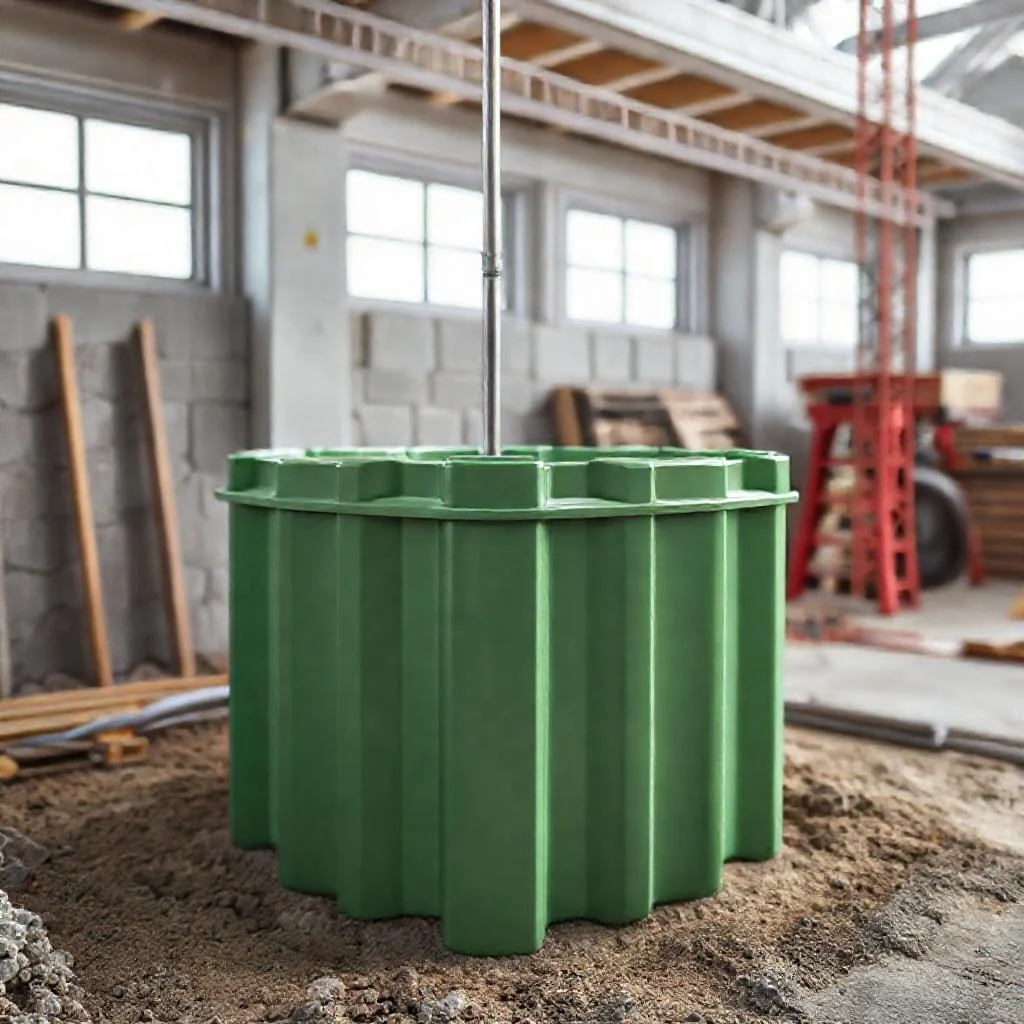

Конструкция пластикового кессона проста. Это цилиндрическая или квадратная емкость с двумя обязательными элементами: горловиной с люком и днищем с гильзой. Горловина выходит на поверхность земли и закрывается тяжелой крышкой. Днище герметичное, с отверстием, в которое вварена специальная муфта для входа обсадной трубы скважины. Сбоку в стенку врезаются гильзы для ввода водопровода в дом и вывода резервной трубы на полив. Весь корпус снаружи имеет ребра жесткости, чтобы грунт при засыпке не сплюснул стенки, а внутри достаточно места, чтобы человек мог спуститься и обслужить фильтры или манометр.
Установка пластикового кессона своими руками реальна, но требует точного расчета. Сначала на участке выбирают место строго по оси скважины. Затем экскаватором или вручную копают шурф вокруг обсадной трубы. Глубина котлована рассчитывается так: к уровню промерзания грунта в регионе прибавляют 30–40 сантиметров. В средней полосе России это около 1,8–2 метров. На дно котлована насыпают подушку из песка толщиной 15–20 сантиметров. Песок трамбуют, выравнивают строго по уровню. Затем кессон опускают так, чтобы обсадная труба вошла точно в гильзу днища. После этого трубу герметизируют сальником или резиновыми прокладками и затягивают хомутами.
Землю обратно засыпают слоями: песок, затем вынутый грунт. Каждый слой проливают водой для усадки. Важно не бросать камни в упор к стенкам, чтобы не повредить ребра жесткости. Ввод водопровода в дом монтируют через боковые гильзы. Трубу прокладывают ниже глубины промерзания, под уклоном 2–3 градуса в сторону кессона, чтобы лишняя вода стекала в емкость. Кабель насоса протягивают через специальный ввод с герметичным уплотнителем. Место ввода обязательно изолируют от влаги, иначе конденсат испортит автоматику.
Нормативная база для кессонов не так строга, как для жилых зданий, но опираться нужно на СП 31.13330.2021 (Водоснабжение. Наружные сети) и СП 45.13330.2017 (Земляные сооружения). По этим документам, глубина заложения водопровода должна быть на 0,5 метра больше расчетной глубины промерзания. Для кессона это правило работает так: его дно обязано лежать ниже этой отметки. Крышка люка должна выдерживать нагрузку не менее 250 кг/м² (вес одного-двух человек). Внутренний диаметр кессона выбирают не менее 1 метра, чтобы человек со средними габаритами мог свободно развернуться. Если там стоит гидроаккумулятор 100 литров, проход должен быть не меньше 1,2 метра. Объем кессона рассчитывают так: на автоматику и оборудование нужно минимум 0,5 кубометра свободного пространства, а на случай утечки — дополнительно 10% от объема гидроаккумулятора.
Распространенная ошибка — пренебрегать вентиляцией. Многие считают, что раз кессон герметичный, то дышать ему не нужно. Это неправда. При работе насоса внутри выделяется тепло, оборудование греется, а холодные стенки конденсируют влагу. Если не сделать принудительную вентиляцию (простую трубу ∅50 мм, выведенную выше крышки), конденсат стечет на реле давления и вызываты короткое замыкание. Вторая ошибка — плохая засыпка пазух. Пустоты приводят к проседанию грунта, люк начинает болтаться, и в щели затекает дождевая вода. Если грунт глинистый, засыпать кессон нужно не родной глиной, а песком, иначе морозное пучение поднимет корпус вверх и выдавит днище. Третья проблема — отсутствие утеплителя под крышку. Холодный воздух контактирует с металлическим люком, на потолке кессона образуется иней, который тает и капает на оборудование. Лист экструдированного пенополистирола толщиной 5 сантиметров под крышкой решает этот вопрос.
Дефекты пластикового кессона обычно связаны с нарушением технологии. Трещина в углу ребра жесткости часто появляется из-за того, что при засыпке грунта ударили лопатой или кирпич попал прямо в стенку. Чинить такое можно только снаружи, откопав кессон и заварив трещину горячим воздухом с использованием прутка полиэтилена. Никакая холодная сварка не работает из-за разницы температур полимера. Если потекла гильза ввода — это заводской брак. Проблему решают кардинально: меняют стенку или используют переходной фланец с силиконовым герметиком. Нарушение герметичности днища требует полной замены секции, потому что сварной шов под постоянным давлением грунта разойдется снова.
Преимущества пластика перед сталью и бетоном очевидны. Стальной кессон придется красить антикором каждые 3–4 года, иначе он сгниет в грунте. Бетонный потребует арматуры, гидроизоляции и вибротрамбовки, что дорого и сложно для одного мастера. Пластик монтируют двое за один день. Вес 50–70 килограммов позволяет обойтись без крана. Срок службы заводами заявлен 50 лет, и это реальные цифры, если нет механических повреждений. Однако пластик боится ультрафиолета, поэтому крышка должна быть закрыта люком, а изоляция трубы — не выходить на открытый воздух без защиты.
Гидроаккумулятор и автоматика, установленные в кессоне, резко сокращают износ насоса. Вместо того чтобы каждый раз бежать до глубинной помпы при включении крана, давят на аккумулятор — это нормально. Сам пластиковый корпус не держит давление системы. Он лишь защищает узлы от внешней среды. Внутри обязательно ставят обратный клапан: он не дает воде уходить обратно в скважину при отключении насоса. Если клапана нет, гидроаккумулятор пустеет, реле «сухого хода» отключает помпу, а в трубах за сутки скапливаются бактерии. Зимой такая система встает в мертвую зону: вода замерзает в кессоне, и насос не может ее поднять до крана. Выход один — размораживать прогревателем.
Типичный сценарий зимы с правильно установленным кессоном: на улице –30°C, а внутри кессона температура держится около +4°C. Этого достаточно, чтобы вода не замерзла, а оборудование не перегрелось. Утеплитель на крышке не дает холоду проникнуть сверху, а гидроаккумулятор объемом 24–50 литров греет воздух за счет работы насоса. Если мощность насоса мала, или нет теплоизоляции на вводной трубе, температура может опуститься до нуля. В таком случае в кессон ставят дополнительный нагреватель с термостатом на +2°С. Слишком сильный нагрев (выше +10°C) не нужен: это создает лишнюю влажность и риск грибка.
Для самостоятельного монтажа важен правильный подбор пластика. Некоторые дешевые модели сделаны из вторичного полиэтилена имеют низкую прочность на сжатие. Надо выбирать изделия с толщиной стенки не менее 8–10 миллиметров. Ребра жесткости должны присутствовать обязательно. Диаметр горловины (1 метр и больше) обеспечит доступ к оборудованию. Если планируется ставить блок автоматики с насосной станцией, нужен кессон высотой не менее 2,5 метра, чтобы внизу было куда опустить оборудование и осталось место для обслуживания. Важно помнить: весь водопровод от кессона до дома закладывается на глубине ниже промерзания. Если грунт болотистый, трубу дополнительно утепляют скорлупой из пенополистирола толщиной 50 мм.
Итоговая рекомендация для покупателя. Пластиковый кессон — это оптимальное решение для автономного водоснабжения из скважины. Он компактный, дешевле стального, не гниет и не трескается от пучения, если следовать правилам установки. Купить готовое изделие с горловиной под полимерную крышку, днищем с гильзой под обсадную трубу и боковыми выводами под водопровод. Монтировать строго по глубине промерзания региона. Заполнять пазухи песком, а не глиной. Утеплить крышку пенопластом. В результате — стабильное водоснабжение круглый год без замерзания, без конденсата, без ручной замены деталей. Всё работает тихо и надежно, как обычный водопровод в городской квартире, только под ногами в огороде.
Таблица: Технические характеристики и параметры пластикового кессона для скважины
В таблице ниже приведены ключевые технические требования, размеры и нормативные данные для пластикового кессона, строго соответствующие тексту статьи. Вся информация о глубине установки, диаметрах, объемах и толщине стенок взята непосредственно из приведенного выше текста.
| Параметр / Характеристика | Значение / Описание (из текста) |
|---|---|
| Материал изготовления | Полиэтилен низкого давления (ПНД) или полипропилен |
| Рекомендуемая толщина стенки | Не менее 8–10 миллиметров |
| Глубина котлована (для средней полосы России) | К уровню промерзания грунта прибавляют 30–40 сантиметров. В средней полосе России это около 1,8–2 метров |
| Толщина песчаной подушки на дне котлована | 15–20 сантиметров |
| Нагрузка на крышку люка | Не менее 250 кг/м² (вес одного-двух человек) |
| Минимальный внутренний диаметр кессона | Не менее 1 метра (чтобы человек мог свободно развернуться) |
| Внутренний диаметр при наличии гидроаккумулятора 100 литров | Не меньше 1,2 метра |
| Минимальный свободный объем внутри кессона (для оборудования) | 0,5 кубометра |
| Дополнительный объем на случай утечки | 10% от объема гидроаккумулятора |
| Рекомендуемая высота кессона (для блока автоматики с насосной станцией) | Не менее 2,5 метра |
| Толщина утеплителя под крышку (экструдированный пенополистирол) | 5 сантиметров |
| Диаметр трубы для принудительной вентиляции | ∅50 мм |
| Вес пластикового кессона | 50–70 килограммов |
| Заявленный срок службы | 50 лет |
| Типичная температура внутри правильно установленного кессона зимой (на улице –30°C) | Около +4°C |
| Уклон водопроводной трубы в сторону кессона | 2–3 градуса |
Частые вопросы по теме (FAQ)
На какую глубину нужно закапывать пластиковый кессон?
Глубина котлована рассчитывается так: к уровню промерзания грунта в вашем регионе прибавляют 30-40 сантиметров. В средней полосе России это около 1,8-2 метров. Дно кессона должно лежать ниже глубины промерзания, строго соблюдая норматив: глубина заложения водопровода должна быть на 0,5 метра больше расчетной глубины промерзания.
Какой люк и внутренний размер кессона должны быть по нормативам?
Крышка люка должна выдерживать нагрузку не менее 250 кг/м² (вес одного-двух человек). Внутренний диаметр кессона выбирают не менее 1 метра, чтобы человек со средними габаритами мог свободно развернуться. Если там стоит гидроаккумулятор 100 литров, проход должен быть не меньше 1,2 метра.
Какие ошибки при монтаже пластикового кессона приводят к проблемам зимой?
Главные ошибки три. Первая — отсутствие вентиляции: без трубы ∅50 мм конденсат замыкает реле давления. Вторая — засыпка пазух глиной вместо песка: морозное пучение выдавит корпус вверх. Третья — отсутствие утеплителя под крышку: лист экструдированного пенополистирола толщиной 5 сантиметров решает проблему инея и капели на оборудование.
Какой минимальный свободный объем и запас по объему нужны внутри кессона?
На автоматику и оборудование нужно минимум 0,5 кубометра свободного пространства, а на случай утечки — дополнительно 10% от объема гидроаккумулятора.
Какая толщина стенки пластикового кессона считается надежной?
Для самостоятельного монтажа надо выбирать изделия с толщиной стенки не менее 8-10 миллиметров. Ребра жесткости должны присутствовать обязательно. Дешевые модели из вторичного полиэтилена имеют низкую прочность на сжатие.
