Кладочная армирующая сетка сварная

Кладочная армирующая сетка сварная — это не просто металлическая решётка, а скелет, который превращает хрупкую стену в монолитную конструкцию. Без неё кирпичная кладка ведёт себя как стопка печенья — при малейшей усадке фундамента или перепаде температуры отдельные «кирпичики» начинают сползать, трескаться и разрушаться. Сетка берёт на себя растягивающие нагрузки, которые бетон и глина держать не умеют.

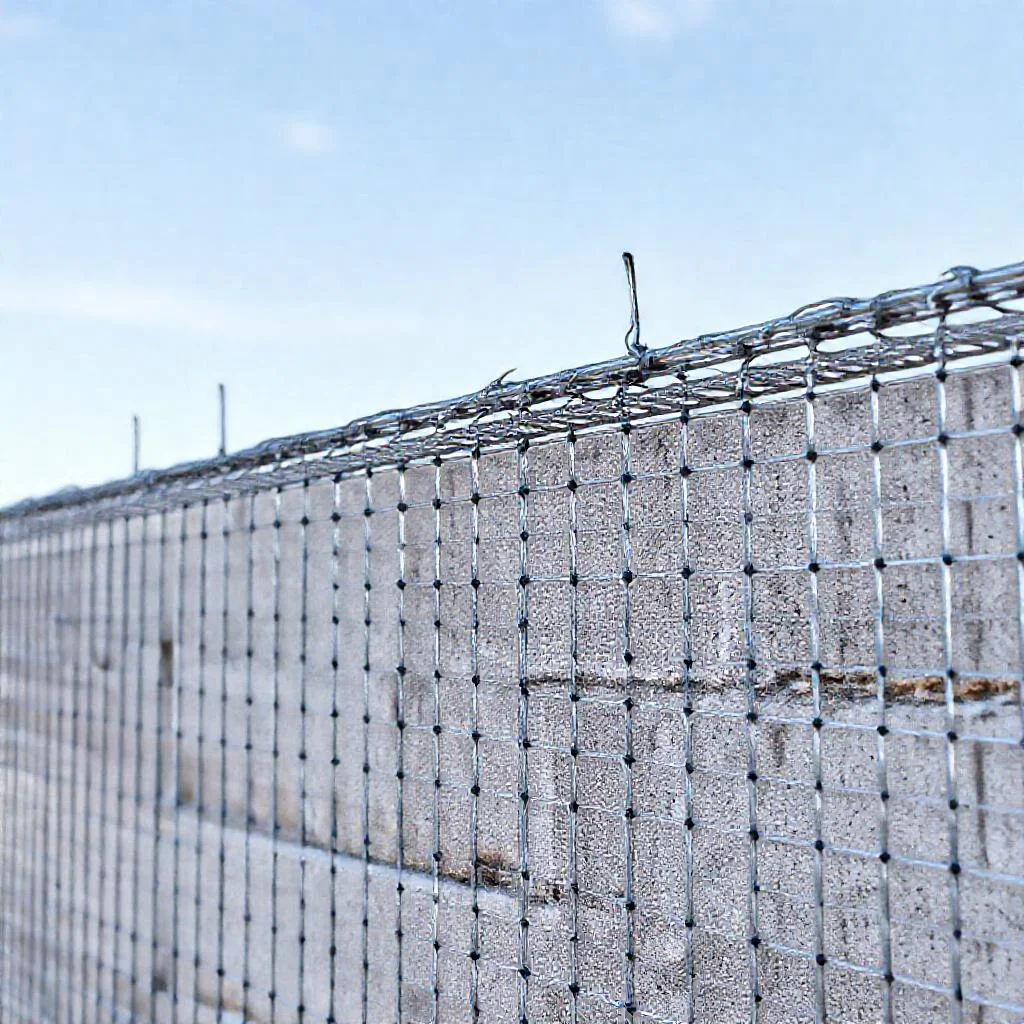

Устроена она просто: это пересекающиеся под прямым углом стальные прутки, соединённые сваркой в местах контакта. Диаметр проволоки обычно от трёх до пяти миллиметров, а ячейка — квадрат или прямоугольник со стороной 50, 100 или 150 миллиметров. Чем тоньше стена и выше нагрузка, тем чаще должна быть ячейка и толще пруток. Сетку производят в картах (листах) или рулонах. Для кладки удобнее карты — они жёсткие, их проще укладывать на слой раствора, не боясь, что они скомкаются.

Главный принцип работы — контакт с раствором. Бетон или цементно-песчаная смесь обволакивают металл, заполняя все пустоты ячеек. После застывания получается железобетонный пояс внутри шва. Сетка становится связующим звеном между рядами, не давая стене «разъезжаться» в разные стороны. Если представить кладку как книжный шкаф без задней стенки, сетка — это те самые горизонтальные стяжки, которые не дают полкам сложиться.

По нормативам (СП 15.13330.2012 «Каменные и армокаменные конструкции») армирование обязательно в трёх случаях: при возведении стен из щелевого камня или пустотелого кирпича, при строительстве сейсмоопасных зон, а также в местах, где нагрузка от перекрытий или крыши максимальна. Но на практике сетку кладут всегда, если стена несущая. Даже в одноэтажном доме. Глупо экономить на копеечной сетке, когда переделка стен стоит десятки тысяч.

Опытные каменщики знают одну хитрость: сетку утапливают в раствор не до конца, а так, чтобы до следующего ряда оставалось пара миллиметров чистой смеси. Это нужно для сцепления. Если сетка ляжет насухую или, наоборот, вылезет из шва, она начнёт ржаветь, ржавчина разопрёт слой и отколет кусок стены. Поэтому свежие швы проминают и проглаживают — чтобы металл оказался в «коконе» из раствора.

Сетку из проволоки ВР-1 диаметром 3-4 миллиметра закладывают в швы кирпича каждые 4-5 рядов. Это стандарт, которого придерживаются строители по всей стране. Если брать реже — снижается прочность на изгиб. Если чаще — перерасход материала и излишняя жёсткость, которая плохо гасит вибрации. Четыре ряда — золотая середина для обычного керамического кирпича высотой 65 миллиметров с учётом шва в 12 миллиметров.

Сварная сетка бывает с антикоррозийным покрытием (оцинкованная) и без него. Для внутренних перегородок годится и чёрная — она находится внутри сухой тёплой стены. Для внешних фасадов или цоколя лучше брать оцинковку. То же самое касается ванных комнат, бань, саун. Там, где есть конденсат, металл без цинка начнёт гнить за пару лет.

Ошибки при работе со сеткой встречаются повсеместно. Первая — кладут грязный, замасленный металл. Плёнка масла мешает сцеплению с раствором. Шов превращается в «пирог», где два слоя смеси разделены скользкой прослойкой. При малейшей подвижке стены этот слой срежется. Вторая — кладут сетку на старый подсохший шов. В месте контакта раствор не схватывается, появляется пустота. Третья — сваривают карты внахлёст без зазора. Это создаёт утолщение, следующий ряд ложится криво, стена теряет геометрию.

Чтобы правильно армировать угол стены, сетку режут с загибом буквой «Г» или крестообразным перехлёстом. Просто положить прямоугольный кусок — недостаточно, нагрузка на углы выше, они расходятся первыми. Угловое армирование на высоту хотя бы метра от пола и метра от потолка — основа прочности коробки. Если этого не сделать, через год на стыке стен появятся волосяные трещины.

Сетка сварная отличается от плетёной (рабицы) тем, что узлы не скользят. В рабице прутки просто перекручены, при нагрузке они смещаются. Сварка фиксирует каждую ячейку жёстко. Поэтому деформация равномерно распределяется по всей площади полотна. Именно это свойство важно для кладки — никакие сдвиги не локальны, они «размазываются» по трём-четырём метрам стены.

Толщина шва при армировании должна быть на 5-6 миллиметров больше диаметра прутка. То есть если сетка 4 миллиметра, шов делают не меньше 10-12. Если шов тоньше, сетка не утонет, станет мостиком холода и разорвёт раствор при замерзании. Кстати, о мостиках холода: сталь — отличный проводник температуры. Внешнюю стену армируют сеткой с осторожностью, часто используют базальтовую или стеклопластиковую. Но стальная остаётся королевой прочности.

Сколько стоит ошибка без сетки? Хотя бы одну трещину толщиной в волос на фасаде. Через неё внутрь стены начнёт попадать влага. Зимой замёрзнет и расширится. Снаружи отпадёт кусок штукатурки, залетит пыль, заводятся грибок. Ремонт фасада обойдётся в пять-десять раз дороже, чем покупка нормальной сварной сетки на этапе кладки. Поэтому грамотные прорабы всегда включают её в смету, а не предлагают «обойтись раствором покрепче».

Помимо высоты закладки каждые 4 ряда есть правило по длине перехлёста: при сращивании двух карт их кладут друг на друга с нахлёстом не менее 15 сантиметров. Это нужно, чтобы в месте стыка не возникла слабая зона. Если сращивать внахлёст меньше, линия стыка станет концентратором напряжения. Стыковка в шахматном порядке — ещё один приём, который снижает риск разрыва: швы соседних полос не должны совпадать по вертикали.

В домах сложной формы, где много выступов, эркеров и ниш, важно армировать не только прямые участки, но и зоны вокруг проёмов. Оконные и дверные проёмы испытывают особую нагрузку из-за веса вышележащей кладки. Сетка закладывается по контуру проёма на высоту в два-три ряда кирпича. Если этого не сделать, над окном пойдёт знакомая каждому строителю трещина «ласточкин хвост».

Хранить сетку лучше под навесом, но не на земле. Роса и дождь быстро покрывают металл ржавчиной. Ржавчина не смывается раствором — она отшелушивает частицы металла, ослабляя сечение прутка. Чистить сетку щёткой — пустая трата времени, проще купить новую. Поэтому завозят сетку перед самым использованием и складируют на прокладках из дерева.

Для стен, сложенных из блоков (газобетон, керамзитобетон), принцип тот же, но сетку применяют реже — обычно армируют только первый ряд над фундаментом, под перекрытиями и в местах оконных проёмов. Блоки сами по себе крупнее кирпича, прочность на сжатие выше, а на изгиб — низкая. Тут сетка играет роль пояса жёсткости, предотвращая хрупкий излом.

Сварная сетка — не единственный способ армировать кладку. Например, используют стальные прутки, которые укладываются в штробу (канавку, вырезанную в блоке). Но это муторно, долго и дорого. Сетка же кладётся сразу на раствор, без дополнительной подготовки. Скорость работ возрастает вдвое. Для частного застройщика выгода очевидна: меньше человеко-часов, ниже зарплата рабочим, быстрее возведение коробки.

В заключение: не надо бояться «сложным» словом «армирование». Это просто лёгкая стальная решётка, которая укладывается в каждый четвёртый-пятый шов. Она выполняет роль страховки от растрескивания, усадки, температурных деформаций. Кладка без сетки — как ходьба по канату без бабочки. Вроде можно, но падение гарантировано. Пусть лучше падает цена на ошибку, а не стена.

Таблица: Характеристики и правила применения кладочной армирующей сетки сварной

В таблице ниже приведены ключевые параметры, технические требования и рекомендации по использованию сварной сетки для армирования кирпичной кладки, основанные исключительно на данных из представленной статьи.
