Вальмовая стропильная система: устройство, узлы и работа

Вальмовая крыша для частного дома — выбор тех, кто ценит надежность. Это конструкция с четырьмя скатами, которая не имеет вертикальных фронтонов. Именно эта особенность делает дом устойчивее к ветровым нагрузкам и дождю. Стропильная система здесь сложнее, чем у обычной двухскатной крыши. Но при правильном понимании узлов собрать её можно даже своими руками.

Главное отличие вальмовой крыши

У стандартной двухскатной крыши есть две большие плоскости и два торцевых фронтона. У вальмовой всё иначе. Скаты идут со всех четырех сторон. Два из них — треугольные, они и называются вальмами. Такая конструкция не имеет фронтонов, поэтому стены и кровля образуют единый обтекаемый объем. Это снижает парусность и уменьшает риск срыва крыши при урагане.

Для наглядности можно представить шляпу с широкими полями. В дождь и ветер с любой стороны вода стекает ровно, не задувается под свес. Это и есть практическая польза вальмовой схемы. Минус один — повышенный расход пиломатериалов.

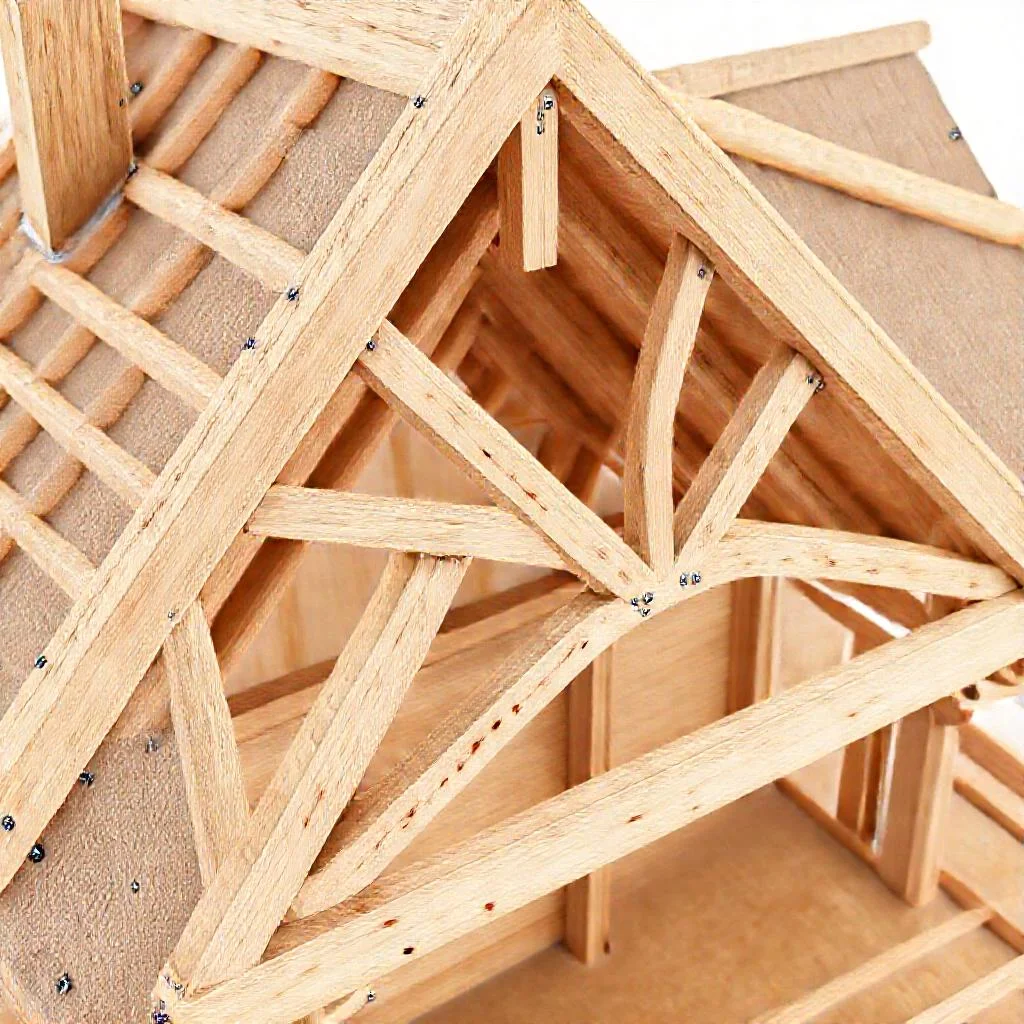

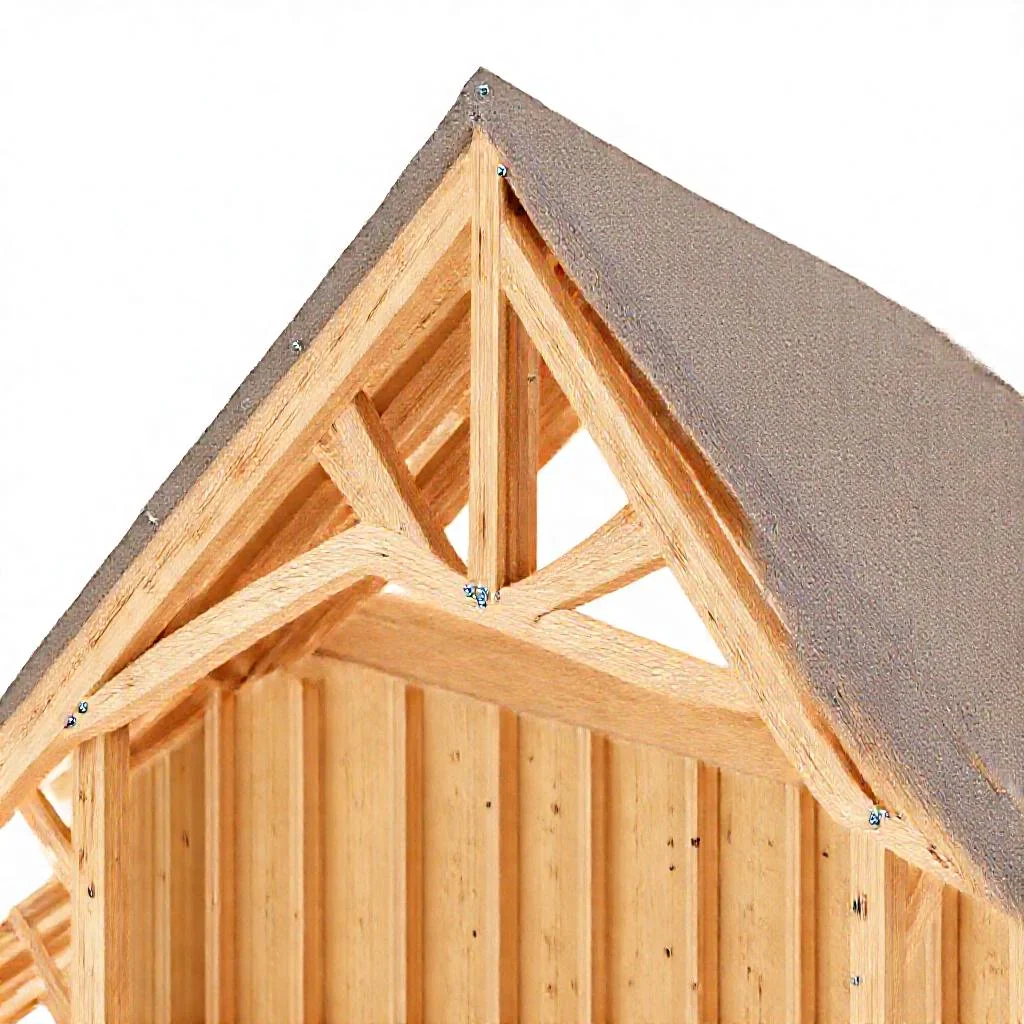

Устройство стропильной системы

Чтобы построить такую крышу, нужен четкий каркас. В основе лежит мауэрлат — брус, который укладывается на несущие стены по периметру дома. Он служит опорой для всех стропил. Далее идут ключевые элементы:

Коньковый прогон — это верхняя горизонтальная балка. Она устанавливается строго по центру здания. К ней сходятся все основные детали кровли.

Накосные (диагональные) стропила — это главные силовые элементы вальмовой системы. Они расходятся от конька к углам дома. Эти балки длиннее обычных и несут максимальную нагрузку. В них упираются нарожники — короткие стропильные ноги, которые заполняют плоскость вальмы.

Рядовые стропила — это обычные балки, которые идут от конька к мауэрлату на длинных скатах. Они работают по стандартной схеме, как на любой крыше.

Нарожники — это те же стропила, но укороченные. Они крепятся одним концом к накосной балке, а другим — к мауэрлату. Именно набор нарожников образует треугольный скат вальмы.

Вот пример из жизни, чтобы понять схему. Представьте зонт от солнца. Центральная спица — это коньковый прогон. Крупные спицы по углам — накосные стропила. А маленькие спицы между ними — нарожники. Всё вместе держит ткань (кровельное покрытие).

Нормативы и реальные цифры

Любая стропильная система должна соответствовать строительным нормам. Основной документ для малоэтажного строительства — СП 17.13330 (актуализированная версия СНиП II-26-76). Важно помнить несколько реальных цифр:

Сечение стропил рассчитывается по нагрузке. Для средней полосы России при шаге стропил 60-90 сантиметров используют доску 50х150 мм или 50х200 мм. Накосные стропила всегда толще — от 100х150 мм до 100х200 мм, так как они несут двойную нагрузку.

Уклон кровли для вальмовой системы делают не менее 20 градусов. Оптимально — 30-45 градусов. Если уклон меньше, снег будет задерживаться. Если больше — возрастет парусность и расход материалов.

Длина свеса карниза должна быть не менее 50 сантиметров. Это защищает стены от косого дождя. Для деревянных домов свес делают еще больше — до 70-80 сантиметров.

Узлы: как они работают и почему ломаются

Самое уязвимое место в вальмовой крыше — это узел крепления накосного стропила к коньку и к мауэрлату. Ошибки здесь приводят к распиранию стен и проседанию кровли.

Узел конька. Коньковый прогон должен лежать строго по уровню. Накосные стропила к нему крепят врубкой в полдерева или металлическими пластинами. Если прогон смещен хотя бы на 2-3 сантиметра, геометрия крыши нарушается. Нарожники не сойдутся, появится щель.

Узел опоры на мауэрлат. Накосное стропило испытывает сильные распирающие усилия. Чтобы стена не разъехалась, на мауэрлате делают запил. Глубина запила — не более одной трети высоты доски. Стропило буквально садится в паз. Дополнительно ставят металлические уголки и скрутки из проволоки (катанки) к стене.

Пример типичной поломки. Зимой в углах крыши иногда проступает иней, а весной течет вода. Причина — плохая гидроизоляция в месте примыкания накосного стропила к мауэрлату. Из-за микрозазоров туда задувает влагу. Решение — укладка уплотнительной ленты или герметика в узлах примыкания.

Еще одна проблема — морозное пучение почвы и подвижки фундамента. Вальмовая крыша жесткая. Если один угол дома проседает, вся геометрия меняется. Стропила начинают работать на скручивание. В местах запилов появляются трещины. Поэтому под вальмовую крышу нужен надежный фундамент — ленточный или плитный, без риска неравномерной осадки.

Вентиляция подкровельного пространства

Вальмовая крыша из-за своей формы сложнее вентилируется. У треугольных скатов нет фронтонов, куда обычно ставят вентиляционные решетки. Поэтому нужно делать продухи в карнизных свесах и специальные аэраторы или коньковые вентиляторы.

Если пренебречь вентиляцией, внутри пирога крыши образуется конденсат. Утеплитель намокает и перестает работать. Деревянные стропила начинают гнить. В зоне риска — накосные балки, так как они самые толстые и сохнут медленнее всех.

Жизненный пример: хозяин дома через три года заметил в углах комнат черную плесень. Оказалось, что вальма «зашита» наглухо, без доступа воздуха. Конденсат стекал по пленке и замачивал утеплитель. После установки проходных элементов (вентиляционных выходов на крышу) проблема ушла.

Монтаж: с чего начать и что проверить

Для новичка сборка вальмовой системы кажется сложной. Но если следовать порядку, ошибок будет меньше.

Сначала выставляют мауэрлат. Его крепят к стене через слой гидроизоляции (рубероид или битумная мастика). Брус должен быть сухим, с сечением не менее 150х150 мм. Все углы проверяют лазерным нивелиром.

Затем монтируют лежни и стойки под коньковый прогон. Важно выставить стойки строго вертикально и зафиксировать временными укосинами. Коньковый прогон нельзя поднимать выше допустимой высоты — это меняет уклон всех скатов.

После установки конька начинают ставить накосные стропила. Их вырезают по месту, делая запил на мауэрлате и на коньке. Проверяют, чтобы угол запила совпадал с уклоном вальмы. Торопливость здесь ведет к перекосу.

Далее крепят нарожники. Их раскладка от конька к мауэрлату: сначала самый длинный, потом короче. Все нарожники должны лежать в одной плоскости. Проверить это можно натянутой шнуркой между крайними точками.

В последнюю очередь ставят рядовые стропила на длинных скатах. Завершают монтаж установкой обрешетки, контробрешетки и кровельного покрытия.

Типичные ошибки и их последствия

Самая частая ошибка — экономия на пиломатериалах. Некоторые берут доску сечением 40х150 мм вместо 50х150 мм или используют сырой лес. Вальмовая крыша тяжелая. Через сезон усушки такие стропила начинают «гулять». Кровля идет волнами, в местах стыков появляются щели.

Вторая ошибка — отсутствие распорок (шпренгелей) для накосных стропил. Длинная диагональная балка под весом снега прогибается, если не подпереть её снизу. Шпренгельная ферма ставится от угла к мауэрлату и снимает часть нагрузки с пролета.

Третья ошибка — игнорирование ветровых связей. Вальмовая крыша считается устойчивой, но без внутренних диагональных затяжек (связей) её может «скрутить» при сильном порыве ветра. Особенно если дом стоит на открытой местности.

Итоги

Вальмовая стропильная система — инженерно сложная, но надежная конструкция. Она позволяет защитить дом от ветра и дождя со всех сторон. Важно понимать, что здесь нет фронтонов, а нагрузку на углы несут накосные стропила. Начинающему застройщику стоит внимательно отнестись к расчету сечения, качеству леса и точности запилов. Любая экономия на узлах оборачивается ремонтом через пару сезонов. При соблюдении технологии такая крыша прослужит 50-70 лет без замены несущих элементов.

Таблица: Характеристики вальмовой стропильной системы

В таблице ниже приведены ключевые параметры, нормативы и рекомендации для устройства вальмовой стропильной системы, основанные исключительно на данных из статьи. Данные структурированы для наглядного сравнения элементов конструкции, их назначения и технических требований.

Элемент / Параметр	Характеристика / Значение	Дополнительная информация из статьи
Коньковый прогон	Верхняя горизонтальная балка	Устанавливается строго по центру здания. К нему сходятся все основные детали кровли.
Накосные (диагональные) стропила	Главные силовые элементы	Расходятся от конька к углам дома. Длиннее обычных и несут максимальную нагрузку. В них упираются нарожники.
Нарожники	Укороченные стропильные ноги	Крепятся одним концом к накосной балке, другим — к мауэрлату. Образуют треугольный скат вальмы.
Рядовые стропила	Обычные балки	Идут от конька к мауэрлату на длинных скатах.
Мауэрлат	Брус на несущих стенах	Служит опорой для всех стропил. Сечение не менее 150х150 мм. Крепится к стене через слой гидроизоляции.
Сечение стропил (средняя полоса)	Доска 50х150 мм или 50х200 мм	При шаге стропил 60-90 см для средней полосы России.
Сечение накосных стропил	От 100х150 мм до 100х200 мм	Всегда толще рядовых, так как несут двойную нагрузку.
Уклон кровли (минимальный)	Не менее 20 градусов	Оптимально — 30-45 градусов.
Длина свеса карниза	Не менее 50 см	Для деревянных домов свес делают больше — до 70-80 см.
Глубина запила на мауэрлате	Не более одной трети высоты доски	Для накосного стропила, чтобы стена не разъехалась.
Ошибка: сечение стропил	40х150 мм вместо 50х150 мм	Использование сырого леса приводит к деформации.
Типичная поломка	Иней и течь в углах крыши зимой/весной	Причина — плохая гидроизоляция в месте примыкания накосного стропила к мауэрлату.
Рекомендуемый фундамент	Ленточный или плитный	Без риска неравномерной осадки, так как вальмовая крыша жесткая.

Частые вопросы по теме (FAQ)

Какое минимальное сечение досок нужно использовать для стропил вальмовой крыши?

Для рядовых стропил и нарожников при шаге 60-90 сантиметров в средней полосе России используют доску сечением от 50х150 мм. Накосные (диагональные) стропила, которые несут двойную нагрузку, всегда должны быть толще — сечением от 100х150 мм до 100х200 мм.

Какой минимальный уклон и длина свеса должны быть у вальмовой кровли?

Уклон кровли делают не менее 20 градусов, оптимальным считается диапазон 30-45 градусов. Длина карнизного свеса должна быть не менее 50 сантиметров. Для деревянных домов свес рекомендуется увеличивать до 70-80 сантиметров для лучшей защиты стен от косого дождя.

Почему накосные стропила считаются самыми уязвимыми и как их правильно крепить?

Накосные стропила являются главными силовыми элементами и испытывают максимальные нагрузки, включая сильные распирающие усилия. В опорном узле на мауэрлате делают запил глубиной не более одной трети высоты доски. Дополнительно ставят металлические уголки и скрутки из проволоки (катанки) к стене, а также используют шпренгельные фермы для подпорки длинных пролетов.

Как правильно организовать вентиляцию вальмовой крыши, если у нее нет фронтонов?

Из-за отсутствия фронтонов вентиляция треугольных скатов (вальм) обеспечивается за счет продухов в карнизных свесах и установки специальных аэраторов или коньковых вентиляторов. Без этого в подкровельном пространстве образуется конденсат, который замачивает утеплитель и приводит к гниению деревянных стропил, особенно толстых накосных балок.

Почему под вальмовую крышу нужен особенно надежный фундамент?

Вальмовая крыша представляет собой очень жесткую конструкцию. Если из-за морозного пучения почвы или неравномерной осадки один из углов дома просядет, вся геометрия каркаса нарушится. Стропила начнут работать на скручивание, в местах запилов появятся трещины, что потребует дорогостоящего ремонта. Поэтому под такую крышу требуется ленточный или плитный фундамент без риска неравномерной осадки.
