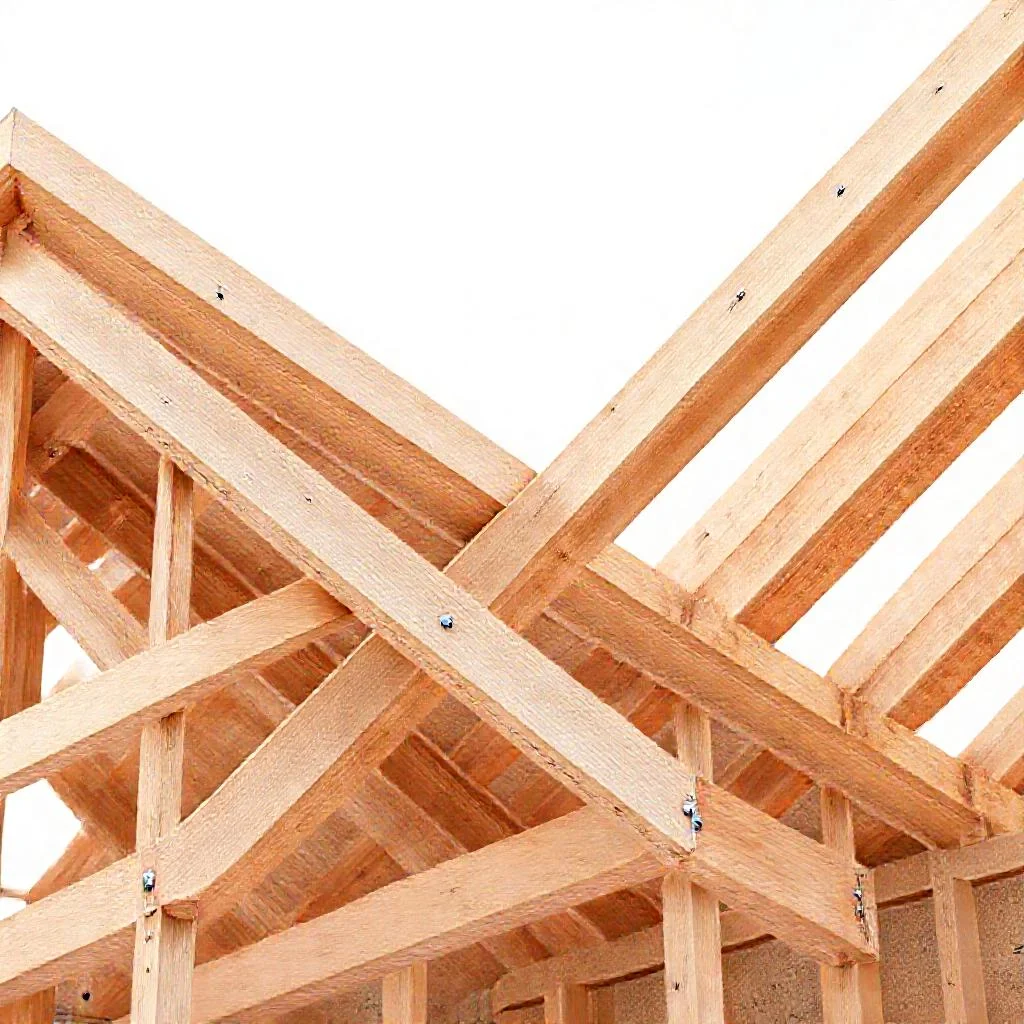

Вальмовая крыша – это словно тент для дома с четырьмя скатами. Два из них, передний и задний, имеют трапециевидную форму. Два боковых – треугольные. И вот здесь, на стыке этих плоскостей, и рождается главный герой нашего разговора – накосное диагональное стропило. Без него вальмовая конструкция просто не сложится, как детский домик из картона без ребер жесткости. Это не рядовая доска, а ключевой силовой элемент, который берет на себя огромную нагрузку.

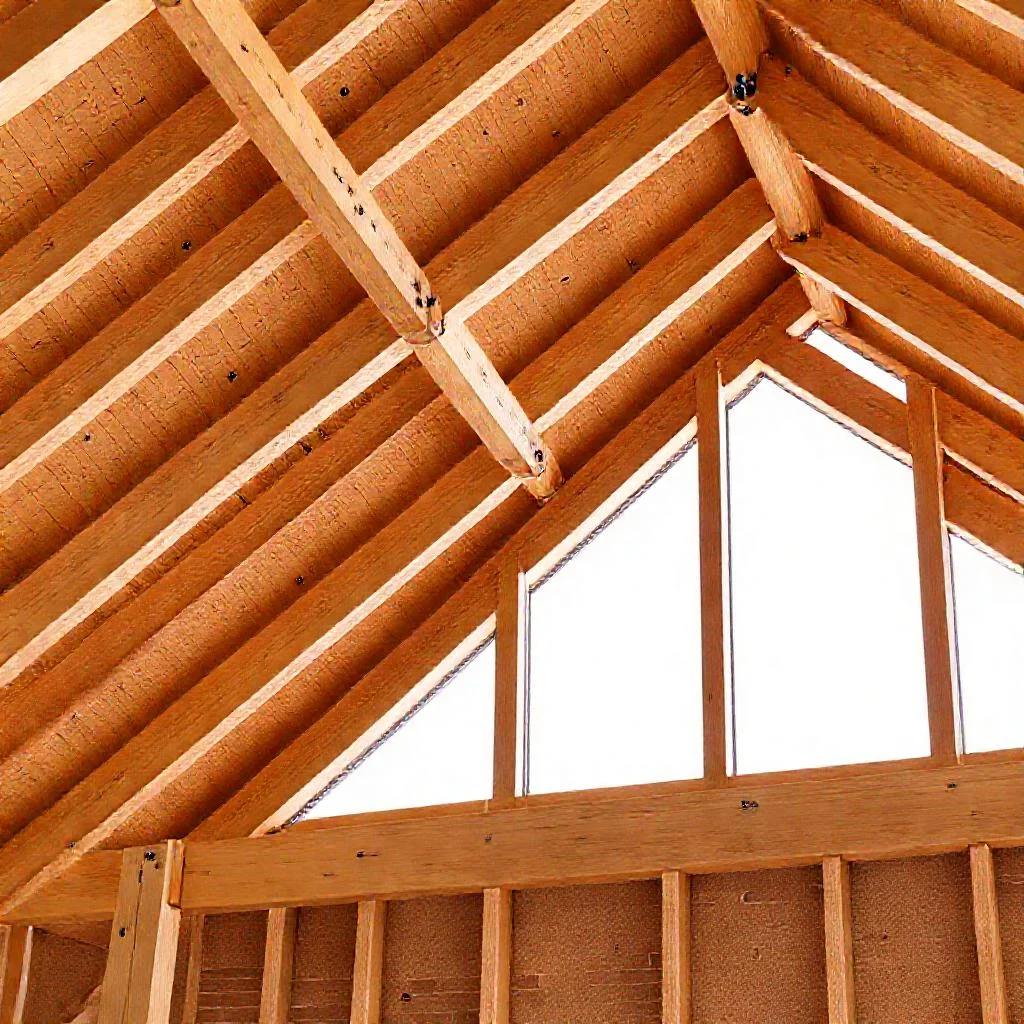

Накосное стропило, или как его ещё называют инженеры – диагональная нога, проходит по линии пересечения трапециевидного и треугольного скатов. Оно образует то самое ребро, которое придает крыше её узнаваемый «шатровый» облик. Представьте себе угол мауэрлата, того самого бруса, что лежит на стенах дома. Именно в этот угол и упирается своим нижним концом накосное стропило. Это не простая опора – это точка, где сходятся огромные усилия. Это та самая деталь, про которую нужно запомнить главное: данный элемент служит ребром ската, он опирается на угол мауэрлата и несет на себе двойную нагрузку от всей массы крыши и снега, а также от всех коротких стропильных ног, которые к нему крепятся – нарожников.
Если провести аналогию с человеком, то обычные стропила – это ребра. Их много, и каждое держит свой небольшой участок. А накосное стропило – это позвоночник. Но не один, а целых четыре таких «позвоночника» расходятся от конька к четырем углам дома. Разница в том, что позвоночник у нас один, а в вальмовой крыше таких мощных балок четыре. И каждая из них работает на изгиб и сжатие гораздо сильнее, чем ее рядовые собратья.
Почему же накосное стропило испытывает такие колоссальные нагрузки? Дело в том, что на него опираются не только элементы собственного ската. К каждой такой диагональной ноге примыкают укороченные стропила – нарожники. Они идут от мауэрлата или от стен, и упираются прямо в накосное стропило. Таким образом, на одну балку давит нагрузка не с одной площади, а сразу с двух сторон – с трапециевидного ската и с треугольного. Это как если бы на одного грузчика повесили два мешка цемента вместо одного. Поэтому диагональное стропило всегда делают толще и массивнее, чем обычные стропильные доски.
Давайте заглянем в нормативы. Согласно действующему СП 17.13330.2017 «Кровли», несущие конструкции крыши, включая диагональные стропила, должны рассчитываться на сочетание постоянных и временных нагрузок. Постоянные – это вес самой кровли, утеплителя, обрешетки. Временные – снег, ветер, вес человека, который будет ремонтировать крышу. Для средней полосы России расчетная снеговая нагрузка составляет 180 кг на квадратный метр. Если крыша пологая, снег не сходит, и эта цифра может быть еще больше. Теперь представьте, что накосное стропило собирает нагрузку с нескольких квадратных метров. Суммарное усилие может достигать тонны и более. Именно поэтому сечение такой балки часто делают из сдвоенных досок (50х200 мм) или используют брус (100х200 мм).
Теперь самое интересное – как это собрать. Нижний конец накосного стропила должен надежно лежать на мауэрлате в углу дома. Но просто положить доску на брус недостаточно. Нужен запил – так называемый «врубка» или «зуб». В нижней части стропила вырезается паз, который плотно садится на мауэрлат. Это не дает ноге скользить вниз под весом кровли. Для дополнительной фиксации используют металлические уголки или скобы. Но есть один нюанс: угол врубки не должен превышать определенных значений, чтобы не ослабить саму балку. Обычно глубину запила делают не более трети высоты сечения стропила. Если сделать запил глубже, балка просто лопнет, как карандаш, если на него сильно надавить сверху.
Верхний конец накосного стропила упирается в коньковый узел. Но тут есть две принципиально разные схемы. Первая – когда вальмовая крыша имеет коньковый прогон (горизонтальную балку вверху). В этом случае диагональная нога опирается на конек сверху или сбоку, и для этого делается сложный запил сразу в двух плоскостях. Вторая схема – висячие стропила, когда конькового прогона нет, и все четыре накосных стропила сходятся в одной точке, в «замок». Это более сложный узел, требующий ювелирной точности. Чаще всего строители предпочитают первый вариант с прогоном, так как он понятнее и надежнее.
Нельзя забывать о деформациях. Длинное накосное стропило, если его не подпереть, со временем прогнется. Представьте длинную металлическую линейку, если ее положить на два стула и надавить посередине – она прогнется. Здесь то же самое. Чтобы этого не случилось, под диагональную ногу ставят подкосы, или шпренгели. Шпренгель – это дополнительная стойка, которая упирается в накосное стропило снизу и передает нагрузку на внутреннюю несущую стену или на перекрытие. Без шпренгеля диагональное стропило может провиснуть, что приведет к разрушению кровли.
Вот пример из жизни: один застройщик решил сэкономить и поставил накосные стропила из доски 50х150 мм, хотя по расчету нужна была 50х200 мм. Зима выдалась снежная. Через два года крыша «поплыла»: конек просел, а на скатах появились волны. Виной всему оказался именно недостаток сечения накосных стропил. Они просто не выдержали нагрузки от нарожников и тяжелого металлочерепичного покрытия. Пришлось ставить дополнительные подпорки, тратить деньги и нервы. Вывод простой: экономия на «позвоночнике» дома – это экономия на прочности всего здания.
Еще один критический момент – мостики холода. Поскольку накосное стропило массивное и часто выходит в чердачное помещение, через него может утекать тепло. Если утеплитель вложен между нарожниками, но не доходит до диагональной балки, образуется щель. Через эту щель холод проникает внутрь, а теплый влажный воздух из дома – наружу. В результате на стропиле появляется конденсат, оно начинает мокнуть и гнить. Чтобы избежать этого, нужно тщательно утеплять все примыкания, а в идеале – делать сплошной контур теплозащиты, накладывая утеплитель также и на саму диагональную ногу.
При монтаже накосного стропила важно помнить о вентиляции. Крыша должна дышать. Между утеплителем и кровельным покрытием делается вентиляционный зазор. Этот зазор не должен перекрываться в узле примыкания к диагональному стропилу. Если зазор закрыт, влага не выводится, и деревянные элементы начинают гнить. Особенно это актуально для битумной черепицы и других материалов, не пропускающих пар. Опытные кровельщики ставят специальные вентиляционные продухи вдоль ребер вальм, чтобы обеспечить циркуляцию воздуха.
Типичные ошибки и как их избежать:
Неправильный запил опоры. Если запил сделан «на глаз» и не соответствует углу наклона ската, стропило ляжет с зазором. Со временем от вибраций и нагрузок этот зазор приведет к ослаблению узла. Выход – использовать строительный угольник (малку) и точно переносить угол с места на место.
Отсутствие антисептической обработки. Накосное стропило – элемент, который подвержен воздействию влаги с двух сторон. Обработка антисептиком должна быть проведена до монтажа, причем каждый срез и запил – вручную. Если обработать только видимые части, торцы останутся без защиты, и гниль заведется изнутри.
Использование сырой древесины. Свежеспиленная доска будет сохнуть уже в конструкции, ее поведет, выкрутит винтом. Это вызовет перекос всей крыши. Для накосных стропил используют только сухой строганный пиломатериал естественной влажности (не более 20-22%) или камерной сушки.
Резюмируя: накосное диагональное стропило – это скелет вальмовой крыши. Это самый нагруженный и самый ответственный элемент. От того, насколько грамотно рассчитано его сечение, качественно выполнены запилы и установлены подпорки, зависит долговечность всей крыши. Не стоит пытаться делать его из остатков досок – это прямой путь к аварии. Лучше один раз потратиться на качественную древесину и хороший проект, чем потом ежегодно латать протечки и выправлять геометрию. Любой начинающий застройщик должен усвоить простое правило: вальмовая кровля держится на четырех столпах – её диагональных ребрах. И если хоть одно ребро слабое, здание будет в опасности.
Таблица: Ключевые характеристики, нагрузки и требования к накосному диагональному стропилу вальмовой крыши
В данной таблице систематизированы основные технические параметры, расчетные нагрузки, требования к материалам и типичные ошибки при монтаже накосного (диагонального) стропила, которые описаны в статье. Все данные, включая цифровые значения и нормативные ссылки, строго соответствуют приведенному тексту.
| Параметр / Элемент | Характеристика / Значение | Примечание / Источник из текста |
|---|---|---|
| Функция в конструкции | Ребро ската, силовой элемент, воспринимающий нагрузку от массы крыши, снега и всех нарожников. | «Ключевой силовой элемент», «несет на себе двойную нагрузку». |
| Количество накосных стропил в вальмовой крыше | 4 (четыре) штуки | «целых четыре таких «позвоночника» расходятся от конька к четырем углам дома». |
| Тип нагрузки | Изгиб и сжатие | «Каждая из них работает на изгиб и сжатие гораздо сильнее, чем ее рядовые собратья». |
| Расчетная снеговая нагрузка (для средней полосы России) | 180 кг на квадратный метр | Согласно тексту: «Для средней полосы России расчетная снеговая нагрузка составляет 180 кг на квадратный метр». |
| Нормативный документ | СП 17.13330.2017 «Кровли» | «Согласно действующему СП 17.13330.2017 «Кровли»». |
| Примерное суммарное усилие на стропило | Может достигать тонны и более | «Суммарное усилие может достигать тонны и более». |
| Рекомендуемое сечение | Сдвоенные доски (50х200 мм) | «Именно поэтому сечение такой балки часто делают из сдвоенных досок (50х200 мм)». |
| Брус (100х200 мм) | «…или используют брус (100х200 мм)». | |
| Глубина запила (врубки) в мауэрлат | Не более трети высоты сечения стропила | «Обычно глубину запила делают не более трети высоты сечения стропила». |
| Схемы опирания верхнего конца | 1) На коньковый прогон. 2) В «замок» (без прогона, висячие стропила). |
«Первая – когда вальмовая крыша имеет коньковый прогон… Вторая схема – висячие стропила…». |
| Элемент для предотвращения деформаций (прогиба) | Подкосы (шпренгели) | «Чтобы этого не случилось, под диагональную ногу ставят подкосы, или шпренгели». |
| Типичные ошибки при монтаже | Неправильный запил опоры («на глаз») | «Если запил сделан «на глаз»… со временем… приведет к ослаблению узла». |
| Отсутствие антисептической обработки торцов и срезов | «Если обработать только видимые части, торцы останутся без защиты, и гниль заведется изнутри». | |
| Использование сырой древесины | «Свежеспиленная доска будет сохнуть уже в конструкции, ее поведет». | |
| Требование к влажности древесины | Не более 20-22% (естественная влажность или камерная сушка) | «Для накосных стропил используют только сухой строганный пиломатериал естественной влажности (не более 20-22%) или камерной сушки». |
Частые вопросы по теме (FAQ)
Что такое накосное (диагональное) стропило в вальмовой крыше?
Это ключевой силовой элемент, проходящий по линии стыка трапециевидного и треугольного скатов вальмовой крыши. Он служит ребром ската, нижним концом опирается на угол мауэрлата, а верхним — на коньковый узел. В вальмовой крыше всего четыре таких балки, и каждая несет нагрузку не только от своего ската, но и от всех примыкающих к ней укороченных стропил — нарожников.
Почему накосное стропило испытывает большие нагрузки?
На него одновременно передается нагрузка с двух сторон: с трапециевидного ската и с треугольного, а также от всех нарожников, которые к нему крепятся. Согласно СП 17.13330.2017 «Кровли», для средней полосы России расчетная снеговая нагрузка составляет 180 кг на квадратный метр. Так как диагональная нога собирает нагрузку с нескольких квадратных метров, суммарное усилие может достигать тонны и более.
Какое сечение должно быть у накосного стропила?
Из-за удвоенной нагрузки сечение диагонального стропила всегда делают толще и массивнее, чем у обычных стропильных досок. Чаще всего его изготавливают из сдвоенных досок (50х200 мм) или используют брус (100х200 мм). В тексте приведен пример, когда использование доски 50х150 мм вместо требуемой 50х200 мм привело к проседанию конька и появлению волн на скатах из-за невыдержанной нагрузки от нарожников и тяжелого металлочерепичного покрытия.
Какие есть схемы опирания верхнего конца накосного стропила?
Существует две принципиальные схемы. Первая — при наличии конькового прогона (горизонтальной балки вверху), диагональная нога опирается на него сверху или сбоку. Вторая — для висячих стропил, когда конькового прогона нет, и все четыре накосных стропила сходятся в одной точке («в замок»). Первый вариант с коньковым прогоном считается более понятным и надежным.
Почему под накосное стропило нужно ставить шпренгель (подкос)?
Длинная балка диагонального стропила может прогнуться под нагрузкой. Чтобы этого не произошло, под нее ставят шпренгель — дополнительную стойку, которая упирается в накосное стропило снизу и передает нагрузку на внутреннюю несущую стену или перекрытие. Без него диагональное стропило может провиснуть, что приведет к разрушению кровли.
