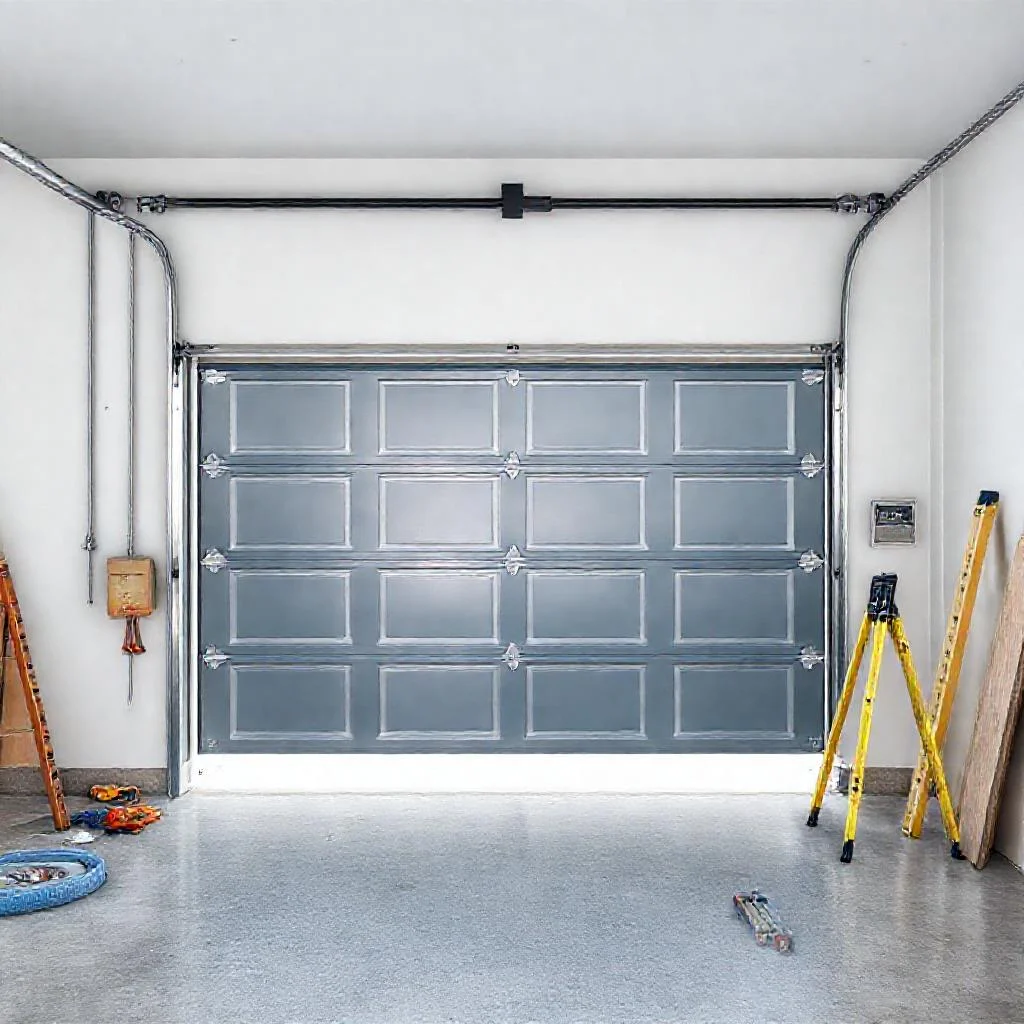

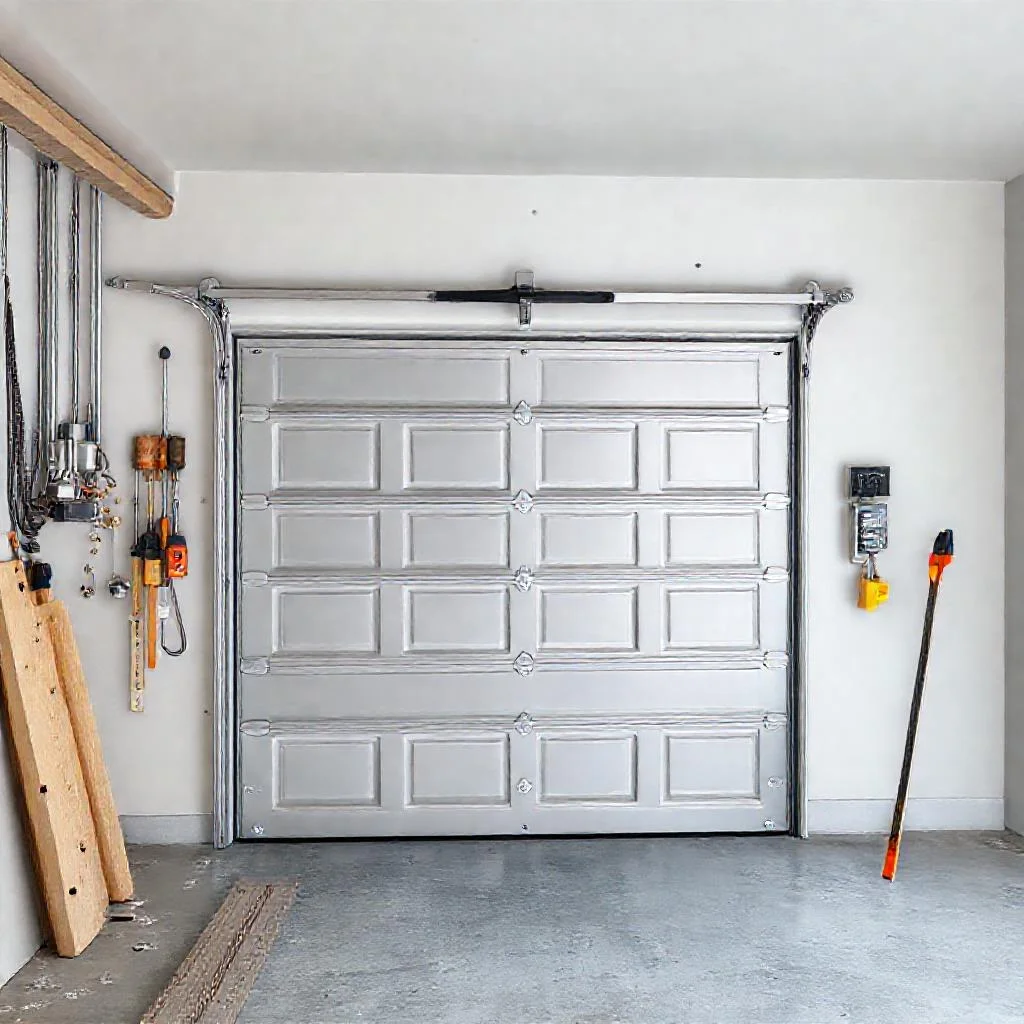

Если открыть гараж и взглянуть на механизм подъёма ворот, взгляд сразу упирается в две длинные металлические полосы по краям проёма. Это и есть направляющий профиль. Для секционных ворот он выполняет ту же роль, что рельсы для поезда — задаёт строгий путь движения. Без него тяжёлое полотно просто завалится в сторону или перекосится.
Устройство этого элемента обманчиво простое. Это металлический трек, чаще всего с П-образным или С-образным сечением. Внутри этой полости бегают ролики, закреплённые по бокам каждой секции ворот. Представьте себе дверцу купе в шкафу. Там ролик едет по нижней направляющей. Здесь же система сложнее: траектория напоминает букву «Г», где сначала идёт вертикальный участок вдоль стены, затем плавный закруглённый изгиб и, наконец, горизонтальный участок под потолком.
Самый важный параметр, который определяет надёжность, — это толщина металла профиля. Опытные монтажники и производители сходятся на цифре от 1,5 до 2 миллиметров. Это не каприз инженеров, а жёсткое требование безопасности. Если взять трек из тонкого листа, он начнёт «гулять» под нагрузкой тяжёлого полотна. Ролики будут застревать в деформированных стенках, ворота встанут колом в самый неподходящий момент. Направляющий профиль гаражных ворот толщиной 1,5-2 мм держит геометрию десятилетиями, даже если створка весит под 300 килограммов.
В жизни это выглядит так. Зимой, после снегопада, автомобилист заезжает в гараж, намереваясь закрыть ворота пультом. Полотно идёт плавно до тех пор, пока не доходит до места, где производитель сэкономил на профиле. Стенки трека прогнулись от времени и мороза. Ролик заклинивает. Привод натужно рычит, защита отключается, и ворота остаются приоткрытыми. Всю ночь холод будет выстуживать помещение. Частая картина, если не обращать внимание на толщину металла.
Принцип работы строительного узла здесь основан на простой механики и физике. Каждая секция ворот имеет по два ролика с каждой стороны. Верхние ролики движутся по вертикальной части направляющей, нижние — по горизонтальной. Когда полотно поднимается, секции одна за другой переходят из вертикали в горизонталь, проходя через радиусный изгиб. Этот изгиб называется консольным поворотом. Если радиус слишком мал, секции будут «ломаться» и создавать излишнее натяжение пружин. Если радиус велик — ворота займут слишком много места под потолком.
Ошибочно думать, что вся нагрузка ложится только на пружинный механизм. Направляющий профиль принимает на себя боковые усилия, которые возникают из-за неизбежного люфта роликов. Если профиль не выдерживает распора, начинается цепная реакция. Сначала едва заметный перекос, потом дверь начинает тереться о резиновый уплотнитель, а заканчивается всё выходом ролика из зацепления. Падение секционного полотна — это авария с риском для человека и гарантированным повреждением автомобиля. Нормативы безопасности (например, европейский стандарт EN 13241) прямо требуют, чтобы направляющие имели запас прочности на боковой изгиб минимум в 1,5 раза от расчётной ветровой нагрузки. В цифрах для средней полосы это давление ветра около 50-60 кг на квадратный метр ворот.
Нормативная документация в России, в частности ГОСТ 31174-2003 «Ворота металлические», не прописывает буквально размеры профиля, но жёстко регламентирует прогиб элементов каркаса. Для направляющей он не должен превышать 1/350 длины пролёта. Такой прогиб незаметен глазу, но математика проста: на каждые 3,5 метра ворот отклонение от прямой линии допускается не более 1 сантиметра. И это при рабочей нагрузке. Проверить это на этапе покупки невозможно без приборов, но косвенный признак качества — точная геометрия сварных швов на стыках секций профиля. Никаких наплывов или перекосов.
Отдельный разговор — материал. Абсолютное большинство качественных профилей делают из оцинкованной стали. Цинковое покрытие работает как жертвенный анод: оно берёт на себя коррозию, защищая сталь. Но есть нюанс. В зоне сварки цинк выгорает. Поэтому стыки направляющих в обязательном порядке обрабатывают цинкосодержащей краской уже после монтажа. Если этого не сделать, через два-три сезона именно в стыке появится «рыжая точка», которая поползёт дальше. Гаражное помещение с цементным полом — это влажная среда из-за конденсата. Тёплая машина, въезжающая зимой с мороза, создаёт настоящий туман. Металл без должной защиты просто сгниёт.
Ещё одна особенность, которую упускают новички, — это зазор между профилем и стеной. Направляющая крепится через специальные кронштейны, которые называются монтажными пластинами. Нормальная схема крепления подразумевает шаг не более 50 сантиметров. Если стена гаража построена из газобетона или ракушечника, обычный анкер не подойдёт. Сыпучий материал не держит нагрузку. Тут нужны химические анкеры или сквозное крепление стальными шпильками с ответной шайбой с другой стороны стены. Начинающий застройщик часто заворачивает дюбель-бабочку в газобетон, уверенный в его надёжности. А через полгода направляющая отрывается вместе с куском пористого блока. Это опасное заблуждение.
Правила эксплуатации предписывают раз в год проверять затяжку всех болтовых соединений на кронштейнах. Вибрирующие по роликам ворота постепенно раскручивают резьбу. Контргайки и шайбы гровера не панацея, если изначально момент затяжки был слабым. Простой совет: при сезонном обслуживании берётся ключ и проходятся все узлы. На качественном профиле оцинкованный трек толщиной 1,5-2 мм по которому движутся ролики, даже спустя годы сохраняет покрытие без сколов. Если на руках остаётся чёрный налёт — это продукт износа дешёвого металла. Такую линию стоит менять незамедлительно, иначе скоро ролики просто выгрызут в ней борозду.
Ошибка монтажа, которая ломает всю геометрию, — это игнорирование диагоналей. Монтажники выставляют обе направляющие строго параллельно друг другу, но забывают про горизонт. Разница в высоте крепления правого и левого кронштейна в 2-3 миллиметра уже даёт перекос полотна. Ворота будут подниматься с усилием, пружины работать неравномерно, а резина по краям сотрётся за один сезон. Проверяют это лазерным уровнем на каждом кронштейне. Пузырьковый уровень здесь даёт слишком большую погрешность.
Разновидностей профилей по схеме установки немного, но знать их важно. Самый распространённый — стандартный подъём. Вертикальная часть высотой около 2 метров, затем радиус (обычно 305 или 381 мм) и выход на горизонталь. Для низких потолков, когда горизонтальный участок упирается в плиту перекрытия, используют так называемый «низкий» трек. У него вытянутая вертикаль и срезанный радиус. Это позволяет поднять полотно почти вплотную к потолку, но требует более мощных пружин. Для широких гаражей на две машины применяют «высокий» трек, где вертикаль увеличена, чтобы приподнять полотно выше проёма. Выбор типа профиля диктуется не желанием, а геометрией проёма. Проектировщик обязан снять замеры с точностью до миллиметра, иначе готовый комплект не соберётся.
Часто встречается миф, что направляющую можно просто приварить к закладным деталям. Этого делать категорически нельзя. При нагреве от сварки оцинковка сгорает, а металл теряет калёную структуру. Отпущенный металл становится мягким. Кроме того, сварка не даёт возможности отрегулировать положение профиля по высоте. Все крепления на современных воротах — болтовые. Это требование и техники безопасности, и возможности ремонта. Сварной шов при замене придётся резать болгаркой, уничтожая закладные.
Деформация направляющих происходит не только из-за ветра или веса. Частая причина — морозное пучение грунта под фундаментом гаража. Если плита пола или ленточный фундамент промёрзли, они могут подняться на 3-5 сантиметров за зиму. Ворота вместе со всей обвязкой перекашиваются. Направляющая выгибается дугой. В ней чувствуется натяжение. Весной грунт оттаивает, геометрия частично восстанавливается, но остаётся остаточная деформация. После третьего такого сезона профиль становится непригодным. Единственное решение — утепление отмостки и дренаж вокруг фундамента. Никакой «сверхпрочный» профиль не победит законы физики движения грунта.
Понимание работы направляющего профиля приходит с наблюдением за его состоянием. Не нужно быть инженером, чтобы заметить светлую царапину на краске или прислушаться к скрежету ролика. Своевременная смазка и подтяжка крепежа продлевает жизнь механизму в разы. В строительном справочнике этот узел заслуживает отдельного уважения, потому что именно он является скелетом всей системы. Без прочных и правильно выставленных рельсов самые дорогие секции и автоматика превращаются в бесполезную груду железа. Потратить лишние полчаса на проверку вертикалей при монтаже — значит сэкономить годы спокойной эксплуатации.
Таблица: Ключевые характеристики направляющего профиля гаражных ворот
В данной таблице собраны основные технические параметры, нормативные требования и критические особенности выбора и монтажа направляющего профиля для секционных гаражных ворот, основанные исключительно на данных из статьи.
| Параметр / Характеристика | Значение / Описание | Дополнительные сведения из статьи |
|---|---|---|
| Толщина металла профиля | от 1,5 до 2 миллиметров | Обеспечивает надёжность и держит геометрию десятилетиями, даже при весе полотна под 300 кг. |
| Форма сечения профиля | П-образное или С-образное | Внутри полости движутся ролики, закреплённые по бокам каждой секции ворот. |
| Тип подъёма (траектория) | Г-образная | Траектория движения: вертикальный участок вдоль стены → плавный закруглённый изгиб → горизонтальный участок под потолком. |
| Материал изготовления | Оцинкованная сталь | Цинковое покрытие работает как жертвенный анод, защищая от коррозии. |
| Допустимый прогиб (ГОСТ 31174-2003) | Не более 1/350 длины пролёта | Пример: на каждые 3,5 метра ворот отклонение от прямой линии допускается не более 1 сантиметра (при рабочей нагрузке). |
| Требование к запасу прочности (EN 13241) | Минимум в 1,5 раза от расчётной ветровой нагрузки | Для средней полосы давление ветра около 50-60 кг на квадратный метр ворот. |
| Шаг крепления кронштейнов к стене | Не более 50 сантиметров | Крепление осуществляется через монтажные пластины (кронштейны). |
| Тип крепления профиля | Болтовое (запрещена сварка) | Сварка недопустима: выгорает оцинковка, металл теряет структуру, невозможна регулировка профиля по высоте. |
| Радиус изгиба (распространённые значения) | 305 мм или 381 мм | Указывается для стандартного подъёма (вертикальная часть ~2 метра, затем радиус и выход на горизонталь). |
| Разновидности профилей по схеме установки | Стандартный, «низкий» трек, «высокий» трек | Выбор диктуется геометрией проёма и потолка. «Низкий» трек требует более мощных пружин. |
| Допустимая погрешность разницы высот кронштейнов | Не более 2-3 миллиметров | Превышение этого значения даёт перекос полотна, ворота будут подниматься с усилием. |
| Периодичность проверки болтовых соединений | Раз в год | Вибрирующие ворота постепенно раскручивают резьбу. |
| Особый тип крепежа для газобетона/ракушечника | Химические анкеры или сквозное крепление шпильками | Обычные анкеры и дюбель-бабочки не подходят, так как пористый материал не держит нагрузку. |
Частые вопросы по теме (FAQ)
Какая толщина металла направляющего профиля считается надежной?
Опытные монтажники и производители сходятся на цифре от 1,5 до 2 миллиметров. Направляющий профиль гаражных ворот такой толщины держит геометрию десятилетиями, даже если створка весит под 300 килограммов.
Что делать с зоной сварки на оцинкованном профиле?
В зоне сварки цинк выгорает. Поэтому стыки направляющих в обязательном порядке обрабатывают цинкосодержащей краской уже после монтажа. Если этого не сделать, через два-три сезона именно в стыке появится «рыжая точка», которая поползёт дальше.
С каким шагом нужно крепить направляющую к стене?
Нормальная схема крепления подразумевает шаг не более 50 сантиметров. Крепление выполняется через специальные кронштейны, которые называются монтажными пластинами.
Почему нельзя приваривать направляющий профиль к закладным?
При нагреве от сварки оцинковка сгорает, а металл теряет калёную структуру. Отпущенный металл становится мягким. Кроме того, сварка не даёт возможности отрегулировать положение профиля по высоте. Все крепления на современных воротах — болтовые.
Какой допустимый прогиб направляющей по нормам ГОСТ?
Согласно ГОСТ 31174-2003, прогиб направляющей не должен превышать 1/350 длины пролёта. То есть на каждые 3,5 метра ворот отклонение от прямой линии допускается не более 1 сантиметра при рабочей нагрузке.
