Настройка механического реле давления воды РДМ-5 — ключевой этап в обеспечении стабильной работы систем водоснабжения на частных участках, в небольших фермерских хозяйствах и жилых домах. Правильная регулировка параметров включения и выключения насоса помогает избежать частых коротких циклов, продлевает срок службы оборудования и обеспечивает постоянный напор воды. Ошибки в настройке могут привести к перегрузкам, износу моторной части и повышенной потребляемой мощности.
Общие характеристики и принципы работы РДМ-5

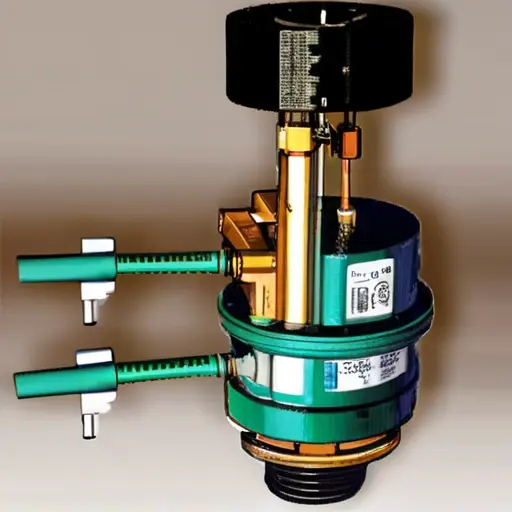

Механическое реле давления РДМ-5 — это гидравлический выключатель, реагирующий на изменение давления в системе. В конструкции его основными компонентами являются мембрана/плунжер, пружина, регулируемый винт и контакты, обеспечивающие включение/выключение насоса. Устройство работает по принципу изменения давления: при достижении верхней точки срабатывания контакт замыкается, запуская циркуляцию воды; при снижении давления до заданного уровня — размыкается, отключая насос.
Этапы регулировки: регулировка пружин включения и выключения
Подготовительный этап
- Обеспечить стабильное питание: убедиться, что напряжение сети соответствует характеристикам реле — обычно 220 В.
- Остановить насос и сбросить давление в системе для первичной калибровки.
- Подготовить типовые инструменты: отвертки, манометр, индикаторные кабели.
Регулировка давления включения (ПВ)
- Отделить устройство от электросети перед работой.
- Использовать регулировочный винт, обозначенный как «ВКЛ» или «P1». Обычно он находится на крышке реле или сбоку корпуса.
- Медленно вращайте винт против часовой стрелки для снижения давления (отключения насоса при меньшем давлении) или по часовой для увеличения.

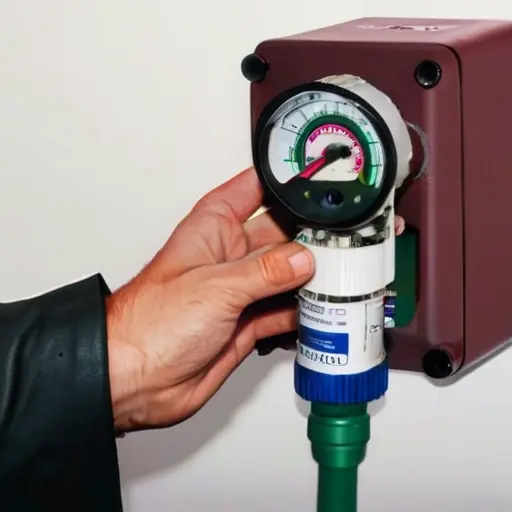

- Запустите насос, наблюдая за давлением в системе по манометру. Регулируйте до момента, когда насос начнет запускаться при нужном минимальном давлении, например, 2,5 атм.
Регулировка давления выключения (ПВ)
- Обозначение винта — «ВЫКЛ» или «P2» — также расположено на корпусе.
- Это давление, при достижении которого насос автоматически отключается для предотвращения перекачки и износа мотора.
- Поворачивайте винт по часовой стрелке для повышения давления отключения, против — для понижения.
- При тестовом запуске системы установите нужное значение, допустимое по техническим характеристикам насоса (обычно 3–4 атм). Хорошим тоном считается выдерживать разницу между включением и выключением не менее 1 атм для плавной работы.
Практические рекомендации и рекомендации эксперта
“Оптимальным является соотношение межклапанных настроек — чтобы насос запускался при давлениях, чуть ниже нижней границы, а отключался при верхней. Именно так достигается минимальный цикл работы и продлевается ресурс оборудования.”
Обратите внимание: при настройке важно учитывать особенности конструкции вашей системы, качество гидроаккумулятора и нагрузку на воду. Регулярное наблюдение за давлением во время работы поможет скорректировать параметры более точно.
Частые ошибки при регулировке
- Настройка с превышением допустимых значений — приводит к частым включениям и короткому циклу.
- Игнорирование контроля давления — вызывает износ мембраны и пружины.
- Использование неоригинальных винтов и элементов — снижают точность регулировки и срок службы.
- Неправильное измерение давления — использование некачественного манометра приводит к неверной настройке.
Чек-лист для оптимальной настройки
- Остановить насос и отсоединить питание.
- Сбросить давление в системе — открыть кран или слить воду.
- Проверить исправность манометра и измерительных приборов.
- Регулировать давление включения, запуская насос после каждого изменения и фиксируя показания.
- Досрочно установить параметры выключения для плавного отключения насоса.
- Провести тестирование работы системы в разных режимах.
- Записать итоговые настройки для последующего мониторинга.
Экспертное мнение и лайфхак
“Оптимальное давление включения — около 2,5-3 атм, выключения — на уровне 3,5-4 атм. При этом рекомендуется делать маленькие шаги в регулировке — по 0,2 атм — для точного достижения нужных параметров. Включайте насос вручную, чтобы проверить работу каждого регулятора, и избегайте резких движений винтов — это важно для долговечности механики.”
Заключение
Правильная настройка регуляторов давления — залог стабильной работы системы водоснабжения, уменьшения энергозатрат и снижения износа оборудования. Зная тонкости регулировки пружинных элементов и ведя систематический мониторинг системных параметров, можно добиться максимально эффективной работы даже в сложных условиях эксплуатации.
Вопрос 1
Как правильно настроить давление включения реле РДМ-5?
Отрегулируйте винт настройки пружины так, чтобы давление включения было прямо выше давления, при котором нужно запускать насос.
Вопрос 2
Как произвести регулировку давления выключения реле РДМ-5?
Поверните винт настройки в сторону увеличения или уменьшения давления, чтобы установить необходимое отключение насоса.
Вопрос 3
Что нужно учитывать при регулировке пружин в реле РДМ-5?
Следите за равномерным натяжением пружин для обеспечения точной работы по заданным показаниям давления.
Вопрос 4
Можно ли регулировать включение и выключение реле одновременно?
Нет, регулировка делается отдельно: для включения поднимается давление, для выключения — опускается.
Вопрос 5
Что делать, если реле не срабатывает должным образом?
Проверьте корректность настроек пружин и состояние контактов, при необходимости повторите регулировку.
