Обрушение крыши гаража из профнастила: занижение сечения профильной трубы

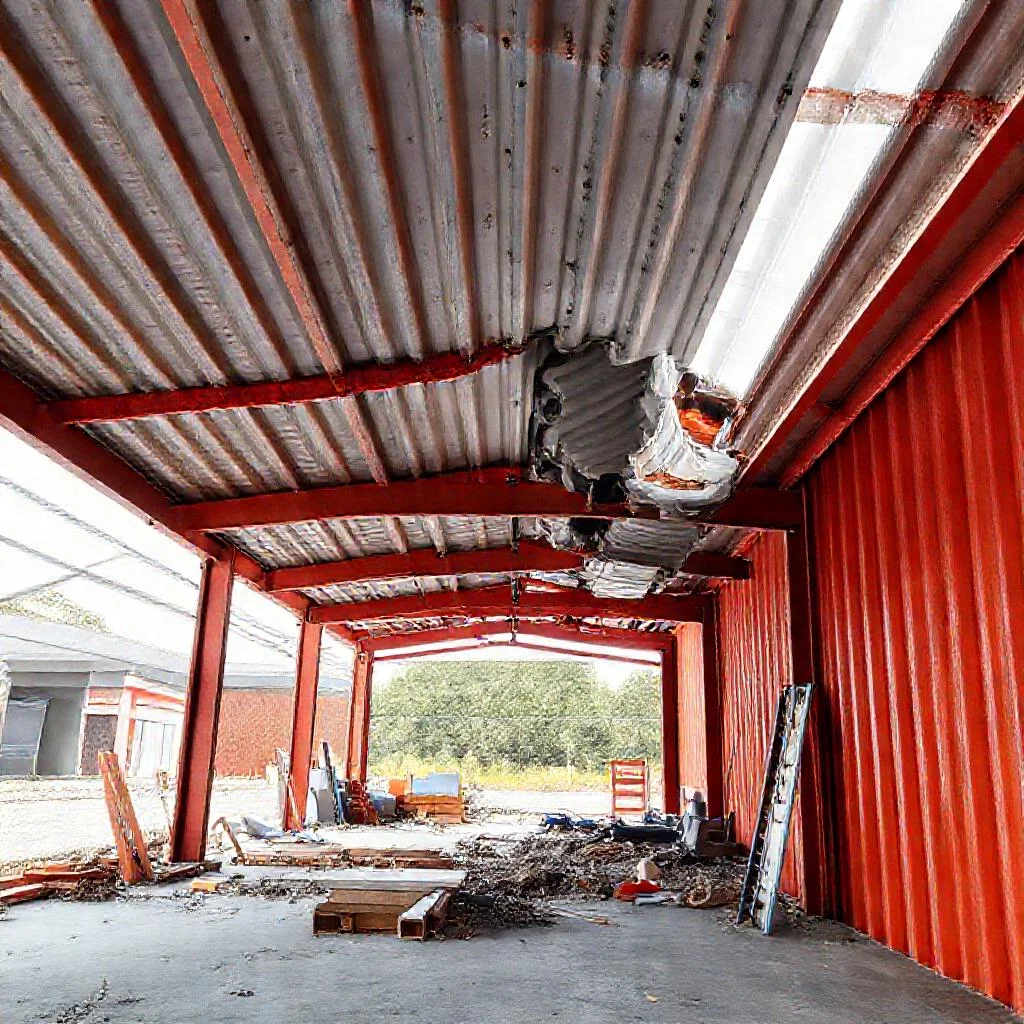

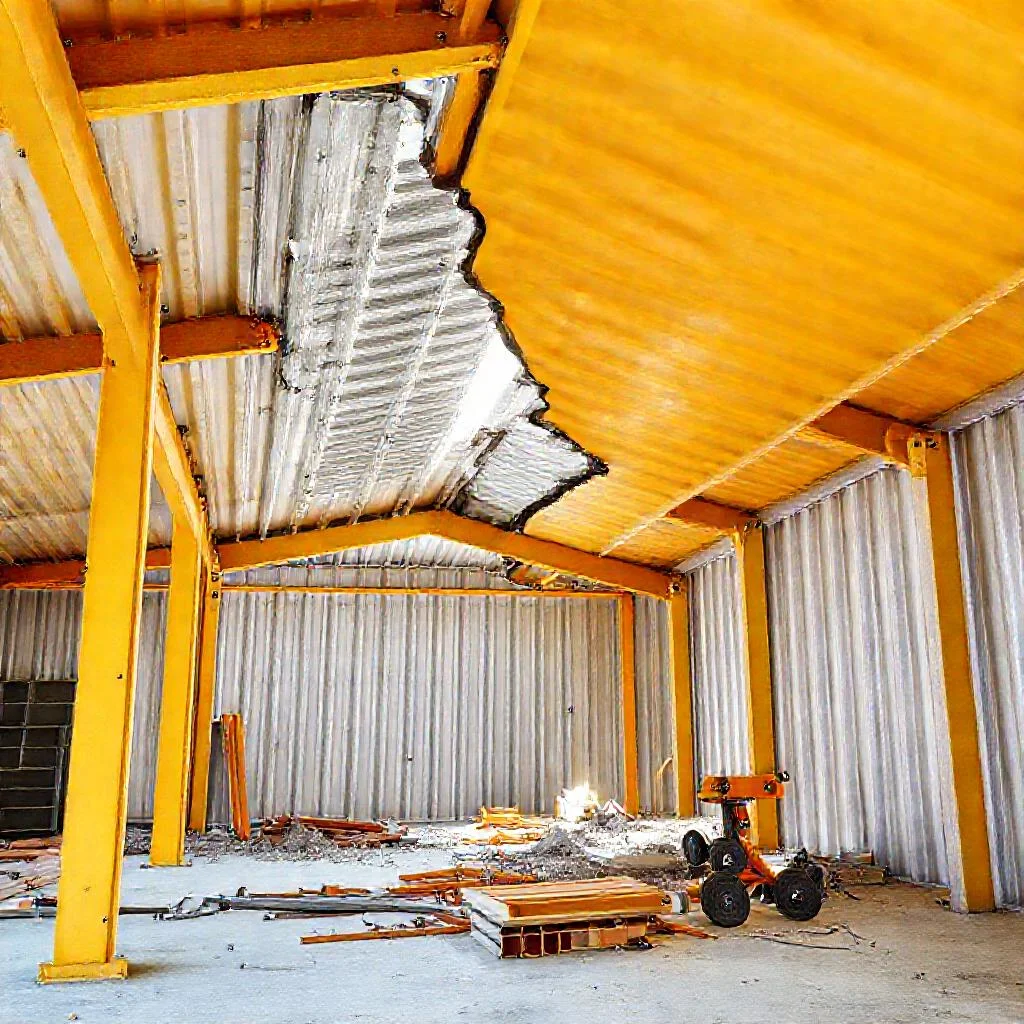

Каждую весну в гаражных кооперативах можно увидеть печальную картину: прогнувшаяся крыша, разорванный профлист и груда металлолома внутри постройки. Самое обидное, что в девяти случаях из десяти обрушение происходит не из-за урагана или аномального снегопада. Причина банальна и называется «занижение сечения профильной трубы». Это когда строитель или владелец гаража хочет сэкономить, но в итоге теряет всё.
Разберемся, почему тонкая труба не держит нагрузку, как отличить безопасный каркас от опасного и какие ошибки монтажа приводят к катастрофе. Никаких сложных формул — только практика и здравый смысл.
Почему рушится крыша из профнастила: главная физика процесса
Профнастил — это лёгкий кровельный материал. Он не давит на каркас, это правда. Но проблема не в весе листа, а в том, что лежит на этом листе сверху. Речь идёт о снеге. Для средней полосы России, в частности для Москвы, расчётная снеговая нагрузка по актуальным нормам (СП 20.13330) составляет порядка 180-210 килограммов на квадратный метр. Это почти 200 кг на каждый метр кровли.
Представьте: гараж площадью 18 квадратов (3х6 метров). Снеговая шапка, которая на нём может лежать зимой, весит больше 3,6 тонны. Это вес двух легковых автомобилей! И вся эта масса давит на несколько профильных труб, которые составляют каркас крыши.
Если сечение трубы выбрано неправильно, её «лапки» — стенки профиля — просто складываются. Металл теряет устойчивость и прогибается. Сначала на 5 миллиметров, потом на сантиметр, а при следующем снегопаде конструкция ломается окончательно.
Занижение сечения: как именно это убивает крышу
Ошибка номер один — использование профильной трубы 40х20 мм для пролёта более 3,5 метров. Некоторые умельцы варят фермы для гаража из трубы 40х20 с толщиной стенки 1,5 мм. Этого категорически нельзя делать. Такая труба работает как спичка: её легко согнуть руками, если приложить усилие, а под снегом она сложится гарантированно.
Правило простое: для прогонов (поперечных балок) под профнастил нужно использовать трубу не менее 60х40 мм со стенкой 2-3 мм. Если пролёт больше 4 метров, сечение должно быть ещё больше — 60х60 или 80х60 мм.
Также часто экономят на верхнем поясе фермы. Вместо того чтобы ставить трубу 60х40 ребром вверх (чтобы она работала на изгиб), её кладут плашмя. В таком положении несущая способность трубы падает в 3-4 раза. Достаточно лёгкого снегопада, чтобы пластина металла потеряла устойчивость.
Нарушения технологии сварки и сборки
Плохая сварка — вторая по частоте причина обрушения. Металл вокруг сварочного шва теряет прочность из-за перегрева. Если шов варят «на глаз», не зачищают и не проваривают с обратной стороны, то в этом месте возникает концентратор напряжений. При нагрузке трещина идёт именно оттуда.
Типичные ошибки:
- Прихваточные швы вместо полноценного провара.
- Отсутствие косынок и усиливающих накладок в узлах фермы.
- Сварка в дождь или снег — влага превращается в пар, создаёт поры в металле.
- Ржавые трубы. Если металл уже покрыт коррозией, его несущая способность снижается на 20-30%. После пары сезонов коррозия съедает тонкую стенку, и труба лопается.
Каждый шов должен быть цельным, ровным, без подрезов (углублений) основного металла. Даже небольшой подрез глубиной 1-2 мм снижает ресурс узла в разы.
Ошибки в схеме опирания и отсутствие связей
Крыша гаража — это пространственная конструкция. Она не может висеть в воздухе, опираясь только на стены по периметру. Обязательны связи жёсткости — диагональные распорки, которые мешают каркасу сложиться «домиком» под нагрузкой.
Частая ситуация: строитель сварил фермы, положил их на стойки, но не закрепил между собой крестовыми стяжками. Снег давит сверху, фермы начинают «гулять» в сторону, теряют вертикальность и рушатся.
Также критичны места опирания фермы на стену. Опора должна быть жёсткой, на ширину не менее 10-15 см. Если ферма лежит на краю кирпича или шлакоблока, а под ней нет распределительной пластины, то нагрузка уходит точечно и попросту выламывает кусок стены.
Влияние коррозии на профильную трубу
Гараж — агрессивная среда. Зимой там конденсат, летом жара, соль с машины, реагенты с колёс. Всё это оседает на металлическом каркасе. Если трубу не покрасили должным образом, через 2-3 года на ней появляются очаги ржавчины.
Стенка трубы 40х20 толщиной 1,5 мм ржавеет насквозь за один сезон, если находится в открытом доступе. Достаточно потерять 1 мм металла, и несущая способность трубы падает почти вдвое. Каркас, который ещё вчера был надёжным, сегодня стал хрупким.
Особо опасна коррозия в местах сварных швов и в нижней части ферм, где скапливается влага от таяния снега. Если не сделать антикоррозийную обработку и гидроизоляцию, обрушение — лишь вопрос времени.
Блок «Частые ошибки при ремонте и строительстве»
Ниже собраны самые распространённые промахи, которые допускают как начинающие строители, так и опытные «шабашники», работающие на глаз. Каждая из этих ошибок — прямой путь к деформации крыши.
Ошибка 1: Экономия на сечении трубы
Берут трубу 40х20 с тонкой стенкой вместо положенной 60х40. Мотивируют: «профнастил лёгкий, выдержит». Не выдерживает. Снеговая нагрузка в 200 кг/м2 превращает тонкую трубу в тряпку. Результат — прогиб, потеря устойчивости и обрушение.
Ошибка 2: Отсутствие антикоррозийной обработки
Трубы просто варят и не красят. Или красят один раз плохой краской без грунтовки. Через год-два металл начинает ржаветь изнутри и снаружи. Особенно быстро это происходит изнутри, если внутрь трубы попадает влага через не проваренные швы.
Ошибка 3: Сварка «на прихватках»
Вместо полноценного провара делают короткие швы с большими промежутками. Ферма выглядит целой, но на самом деле держится на тонких перемычках. При нагрузке швы лопаются, и конструкция складывается.
Ошибка 4: Некорректная установка ферм
Фермы ставят слишком далеко друг от друга. Шаг ферм должен быть не более 1-1,2 метра. Если шаг 2 метра и больше, профнастил начинает прогибаться между опорами. Сам лист не рассчитан на такие нагрузки, он гнётся и тянет за собой обрешётку и стропила.
Ошибка 5: Отсутствие диагональных связей
Строитель ставит только поперечные фермы, а продольные связи не монтирует. Крыша держится на честном слове. При порыве ветра или неравномерной снеговой нагрузке каркас «перекашивается». Появляется скручивание, фермы выгибаются из плоскости.
Ошибка 6: Опирание на столбы без оголовков
Ферму кладут прямо на верхушку кирпичного столба. В месте опирания возникает точечная нагрузка. Кирпич крошится, бетон скалывается. Через год опора проседает, угол крыши провисает.
Ошибка 7: Укладка профнастила без сплошной обрешётки под мягкую кровлю
Иногда под профнастил пытаются сделать треугольную ферму и класть лист прямо на стропила. Это допустимо только при шаге стропил не более 50-70 см. Если шаг больше, лист профнастила гнётся между опорами. Снег давит на вмятину, и лист прорывает.
Ошибка 8: Пренебрежение уклоном крыши
Для гаража делают почти плоскую крышу с уклоном 2-3%. На ней снег задерживается максимально. Чем меньше уклон, тем выше нагрузка. Для Московской области минимальный уклон крыши из профнастила — 8-10 градусов. Лучше 12-15 градусов, чтобы снег съезжал сам.
Ошибка 9: Отсутствие влагозащиты и вентиляции подкровельного пространства
Конденсат с внутренней стороны профнастила капает на металлические балки. Вода постоянно находится на металле. Это ускоренная коррозия. Без пароизоляции стропильная система гниёт или ржавеет в 3-4 раза быстрее.
Ошибка 10: Монтаж в зимнее время без учёта морозного пучения
Если каркас приварен к столбам, которые стоят на незаглублённом фундаменте, морозное пучение грунта выталкивает опоры вверх. Крыша перекашивается, узлы деформируются. В худшем случае происходит частичный обрыв фермы от опоры.
Как правильно выбрать сечение профильной трубы
Для гаража шириной 6 метров (стандартный двухмашино-место) и пролётом 4-6 метров минимальное сечение верхнего пояса фермы (наклонная часть) — профильная труба 60×40 мм со стенкой не менее 2,5 мм. Нижний пояс — растянутая часть — может быть из трубы 40×20, но с обязательной проверкой расчётом.
Для небольших гаражей шириной до 3,5 метров можно использовать трубу 60х30 или 50х30 с толщиной стенки 2 мм, но при условии шага ферм не более 1 метра. Шаг прогонов (поперечных балок) должен быть таким, чтобы под профнастилом не было провисания. Обычно это 80-100 см.
Никогда не используйте трубу 40х20 для несущих элементов крыши. Эта труба подходит для ограждений, ворот, обрешётки заборов и небольших козырьков длиной до 2 метров. Для полноценной кровли она опасна.
Перед покупкой металла стоит заглянуть в таблицу несущей способности профильных труб. У разных производителей она отличается. Лучше взять трубу с запасом в 10-15% — это копейки по сравнению с затратами на восстановление обрушившейся крыши.
Что делать при обнаружении дефектов
Если гараж уже построен, а крыша начала прогибаться, медлить нельзя. Нужно осмотреть все несущие элементы:
- Оценить прогиб длинных прогонов (более 1/200 длины пролёта — критично).
- Проверить наличие ржавчины в швах и на теле трубы.
- Убедиться, что нет трещин в сварных узлах.
- Посмотреть на опоры — не отклонились ли они от вертикали.
- Измерить шаг ферм — не превышает ли он 1,2 метра.
Если есть хоть один признак деформации, нужно усилить каркас. Делается это установкой дополнительных стоек под прогибающиеся балки, наваркой косынок на узлы или заменой тонких труб на более мощные. Часть нагрузки можно снять установкой внутренних столбов посередине пролёта.
Самый простой и надёжный способ — нанять инженера-строителя или проектировщика металлоконструкций, который сделает поверочный расчёт. Это стоит недорого, а спасает от полной замены крыши в будущем.
Резюме: как не похоронить машину под обломками
Обрушение крыши гаража из профнастила — следствие трёх базовых ошибок: занижение сечения профильной трубы, плохая сварка и отсутствие пространственных связей. Экономия 10-15% на металле приводит к 100% потере всего гаража вместе с имуществом.
Правильный каркас — это труба 60х40 минимум, сплошные швы, шаг ферм 1 метр, диагональные стяжки и антикоррозийная защита. Никаких «авось выдержит». Снеговая нагрузка для Москвы — 210 кг/м2, и она давит всегда. Лучше заплатить за мощный металл раз, чем потом разбирать завалы и покупать новую крышу.
Таблица: Причины и последствия занижения сечения профильной трубы при строительстве крыши гаража
В таблице ниже систематизированы ключевые данные из статьи, касающиеся критических параметров профильных труб, снеговых нагрузок и типичных ошибок, приводящих к обрушению конструкции. Все цифры и рекомендации строго соответствуют приведенному тексту.
| Параметр / Ошибка | Рекомендуемое значение / Правило | Ошибочное значение / Последствие | Источник данных из текста |
|---|---|---|---|
| Снеговая нагрузка для средней полосы России (Москва) | 180–210 кг/м² | — | СП 20.13330, абзац 3 |
| Общий вес снега на гараже 18 м² (3×6 м) | Более 3,6 тонны | — | Абзац 3 |
| Сечение профильной трубы для прогонов (поперечных балок) | Не менее 60×40 мм, стенка 2–3 мм | 40×20 мм (работает как спичка, легко гнется) | Абзац 6 |
| Сечение при пролете более 4 метров | 60×60 мм или 80×60 мм | Использование меньшего сечения ведет к потере устойчивости | Абзац 6 |
| Ориентация трубы верхнего пояса фермы | Ребром вверх (работа на изгиб) | Плашмя (несущая способность падает в 3–4 раза) | Абзац 7 |
| Максимальный шаг ферм | Не более 1–1,2 метра | Шаг 2 метра и более (профнастил гнется, тянет обрешетку) | Ошибка 4 |
| Минимальное сечение для гаража шириной 6 метров | Верхний пояс: 60×40 мм со стенкой не менее 2,5 мм | Использование трубы 40×20 мм для несущих элементов | Абзац 37 |
| Сечение для небольших гаражей (до 3,5 м шириной) | 60×30 мм или 50×30 мм, стенка 2 мм, шаг ферм до 1 м | — | Абзац 38 |
| Допустимый прогиб прогонов (критичный) | Более 1/200 длины пролета | Прогиб, требующий немедленного усиления | Абзац 41 |
| Минимальная ширина опирания фермы на стену | 10–15 см | Опирание на край кирпича (точечная нагрузка выламывает стену) | Абзац 13 |
| Минимальный уклон крыши для Московской области | 8–10 градусов (лучше 12–15) | 2–3% (снег задерживается максимально, нагрузка выше) | Ошибка 8 |
| Потеря несущей способности из-за коррозии | — | Снижение на 20–30% при наличии ржавчины / падение вдвое при потере 1 мм металла | Абзац 15, абзац 16 |
| Влияние подреза (углубления) в сварном шве | Шов должен быть ровным, без подрезов | Подрез глубиной 1–2 мм снижает ресурс узла в разы | Абзац 10 |
| Экономия на металле (потеря в итоге) | — | Экономия 10–15% приводит к 100% потере гаража с имуществом | Абзац 46 |
Частые вопросы по теме (FAQ)
Почему использование профильной трубы 40х20 мм для крыши гаража часто приводит к обрушению?
Главная причина — занижение сечения профильной трубы. Для средней полосы России, в частности для Москвы, расчётная снеговая нагрузка по нормам (СП 20.13330) составляет 180-210 кг/м². Для гаража площадью 18 м² (3х6 м) снеговая шапка может весить более 3,6 тонны. Профильная труба 40х20 мм, особенно с толщиной стенки 1,5 мм, не рассчитана на такие нагрузки для пролётов более 3,5 метров. Под давлением снега стенки профиля (его «лапки») теряют устойчивость и складываются, что ведёт к прогибу и последующему обрушению.
Какое минимальное сечение профильной трубы должно быть для безопасного каркаса крыши гаража?
Для прогонов (поперечных балок) под профнастил необходимо использовать трубу не менее 60х40 мм со стенкой 2-3 мм. Для гаража шириной 6 метров (стандартный двухмашино-место) с пролётом 4-6 метров минимальное сечение верхнего пояса фермы должно быть 60×40 мм со стенкой не менее 2,5 мм. Для небольших гаражей шириной до 3,5 метров допускается труба 60х30 или 50х30 мм с толщиной стенки 2 мм, но при обязательном условии: шаг ферм не более 1 метра.
Как коррозия влияет на несущую способность профильной трубы и как быстро она может разрушить каркас?
Гараж является агрессивной средой (конденсат, реагенты), поэтому коррозия критична. Если труба 40х20 мм с толщиной стенки 1,5 мм не окрашена должным образом, она может проржаветь насквозь за один сезон. Потеря всего 1 мм металла снижает несущую способность трубы почти вдвое. Особенно опасны очаги ржавчины в местах сварных швов и в нижней части ферм, где скапливается влага. Коррозия может сделать надёжный на первый взгляд каркас хрупким за 2-3 года.
Какие ошибки сварки и сборки каркаса чаще всего приводят к обрушению крыши?
Типичные ошибки: выполнение прихваточных швов вместо полноценного провара, отсутствие косынок и усиливающих накладок в узлах фермы, сварка в дождь или снег (вода создаёт поры в металле). Если шов варят «на глаз», не зачищают и не проваривают с обратной стороны, возникает концентратор напряжений, откуда при нагрузке идёт трещина. Даже небольшой подрез (углубление) основного металла глубиной 1-2 мм снижает ресурс узла в несколько раз. Каждый шов должен быть цельным и ровным.
Почему недостаточный уклон крыши и отсутствие диагональных связей ведут к разрушению конструкции?
Для гаража нельзя делать почти плоскую крышу (уклон 2-3%), так как на ней задерживается максимальное количество снега. Для Московской области минимальный уклон крыши из профнастила должен быть 8-10 градусов, оптимально — 12-15 градусов, чтобы снег сходил самостоятельно. Кроме того, без диагональных связей (крестовых стяжек) каркас теряет пространственную жёсткость. Под нагрузкой фермы начинают «гулять» в сторону, теряют вертикальность, и конструкция складывается как карточный домик.
