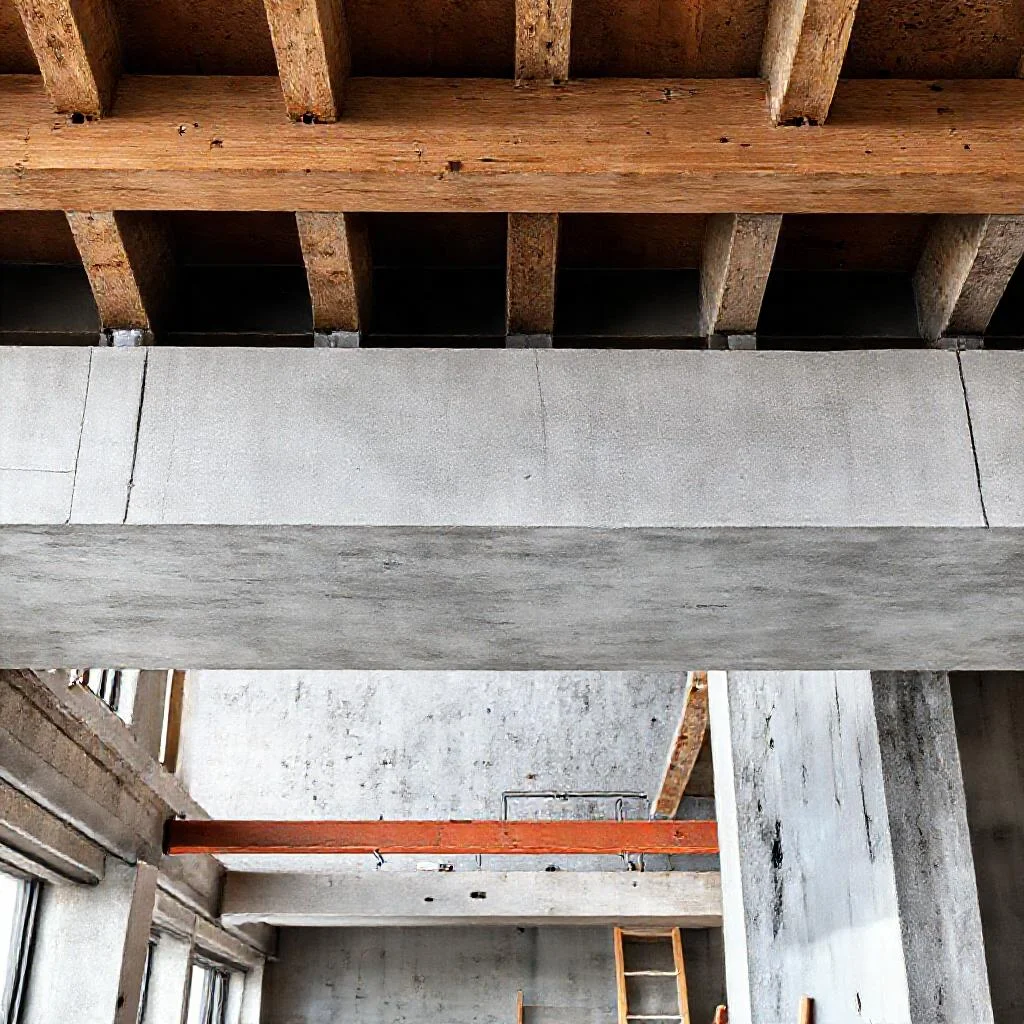

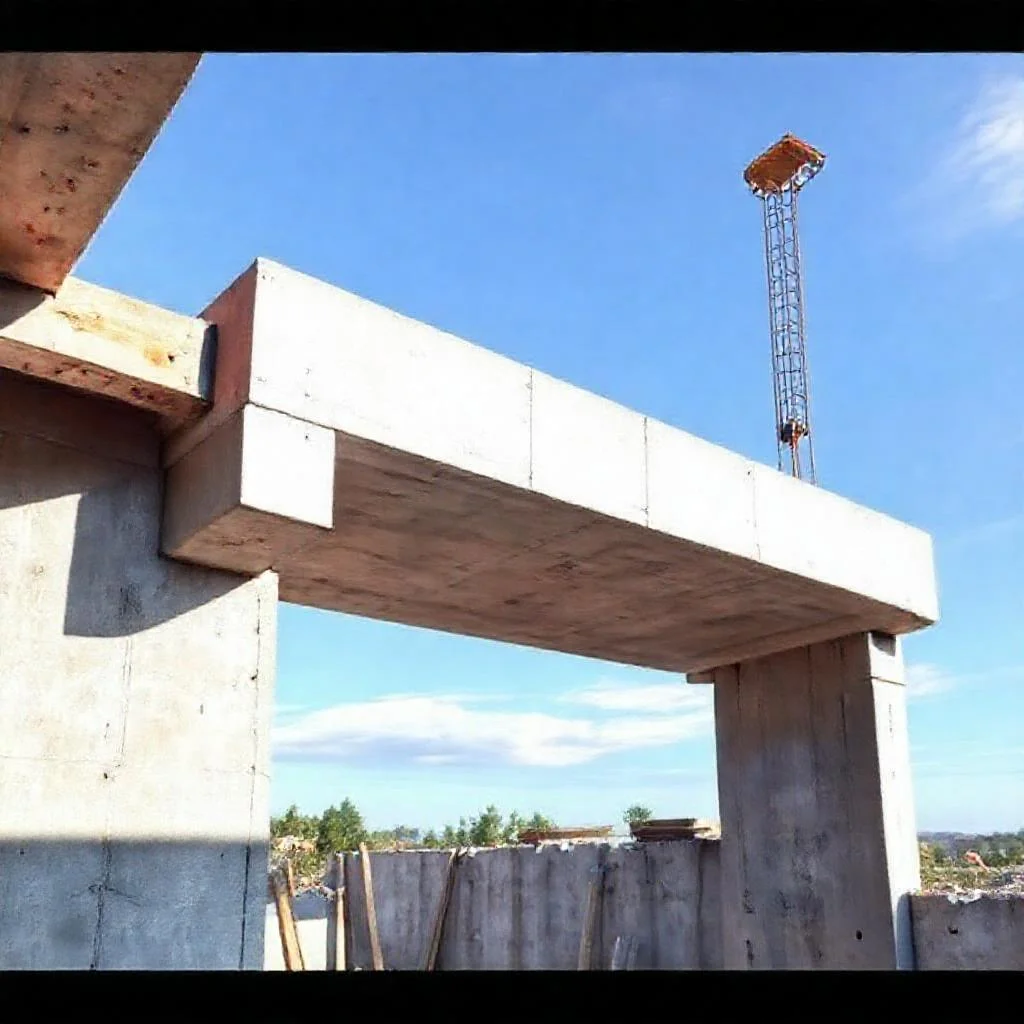

Железобетонная брусковая перемычка ПБ — это, если говорить по-простому, готовый бетонный «брусок» с металлическим каркасом внутри. Такой брусок кладут над окнами и дверями в стенах из кирпича, газобетона или керамических блоков. Задача этой штуки — принять на себя вес всей стены, которая лежит выше проема, и передать его на стены по бокам. Если забыть про перемычку, проем просто сложится — кирпичи или блоки сверху рухнут вниз.
Представьте, что это плечо силача, который держит тяжелую штангу. Штанга — это кладка до самого потолка, а силач — перемычка ПБ. Она работает на изгиб: сверху давит груда кирпича, снизу — пустота проема. Внутри бруска спрятан стальной каркас. Именно сталь берет на себя растяжение, потому что бетон сам по себе плохо тянет, а вот сжимать его — любимое дело. Так они и работают в паре: бетон сжимается, арматура растягивается.
На стройке перемычку ПБ часто называют просто «брусковой». Она отличается от других типов (например, брусковых перемычек ПГ — для газобетона) формой сечения. У ПБ сечение прямоугольное, без лишних выемок. Сделана она из тяжелого бетона класса B15 или B22,5. Внутри — сварной каркас из рифленой арматуры класса A-III (A400). Диаметр стержней зависит от длины бруска и нагрузки. Обычно это 8–12 миллиметров.
Длины перемычек ПБ бывают разные: от 1 до 3 метров, реже больше. Ширина подбирается под толщину стены. Если стена в полтора кирпича (380 мм), нужны две перемычки рядом. Чтобы они работали как одно целое, их ставят вплотную и скрепляют раствором.
Теперь о главном — о нормах. В России проектирование железобетонных перемычек идет по ГОСТ 948-84. Этот документ четко говорит: перемычка должна быть армирована так, чтобы трещины под рабочей нагрузкой не раскрывались больше 0,2 мм. На практике это значит, что брусок может слегка прогнуться, но трещин быть не должно. Если трещина появилась, значит, перемычку либо неправильно смонтировали, либо нагрузка превысила расчетную.
Монтаж перемычек ПБ — дело нехитрое, но есть пара жестких требований. Первое: глубина опирания на стену. Для проемов до 1,5 метра она должна быть не менее 120 мм. Если проем шире полутора метров — минимум 200 мм. Это страховка от того, что брусок «выскользнет» из стены под нагрузкой. Второе: перед установкой на стену кладут слой цементно-песчаного раствора толщиной около 10–15 мм. Раствор распределяет давление равномерно. Если положить перемычку на сухое, нагрузка пойдет точками, и край кирпича может треснуть.
Еще один момент — так называемая «зона нулевого момента». Если просто: перемычка принимает нагрузку не всей своей длиной, а только той частью, что висит над пустотой. Те куски, что лежат на стенах по краям, работают как анкеры — они удерживают брусок от опрокидывания. Поэтому нельзя укорачивать перемычку под проем, отпиливая концы. Это прямой путь к аварии. Купил перемычку длиннее проема на 300–400 мм — это нормально.
Бывает, что перемычку ПБ путают с перемычкой брусковой ПГ. ПГ делают для ячеистых бетонов (газоблоков), у нее есть пазы под кладку. ПБ — универсальный вариант для кирпича и блоков с высокой плотностью. У ПБ нет пазов, ее просто кладут на раствор, а сверху продолжают кладку.
Разберем типичную ошибку новичков. Допустим, над окном поставили одну перемычку ПБ шириной 120 мм. Стена у вас в кирпич (250 мм). Кладку над перемычкой ведут вплотную к ней. Через год штукатурка над окном идет трещинами. Причина простая: перемычка — это мостик холода. Она плотная и бетонная, теплопроводность у нее высокая. Кирпич рядом — теплее. Зимой на перемычке конденсируется влага, она увлажняется, расширяется при замерзании — и толкает кладку. Выход: ставить две перемычки, а между ними прокладывать утеплитель. Или использовать термовкладыши.
Прочность перемычки ПБ зависит от класса бетона. Но есть нюанс: старый бетон набирает прочность до 28 суток. Поэтому перемычку нельзя нагружать полной кладкой сразу. Монтируют ее, дают постоять пару дней, а потом ведут кладку сверху плавно, слоями, чтобы бетон «схватился». Если же стена уже стоит, а проем прорубают в ней, для перемычки делают борозду и заводят ее туда на растворе. В таких случаях обязательно ставят временные подпорки крест-накрест в проеме, пока раствор не высохнет.
Еще один важный момент — огнестойкость. Перемычка ПБ защищает проем от огня при пожаре. Сталь внутри без бетона трескалась бы при 500 градусах. Бетон держит тепло, и арматура внутри долго остается холодной. По требованиям, перемычка должна сохранять несущую способность при пожаре не менее 60 минут. Это обеспечивается минимальной толщиной защитного слоя бетона вокруг арматуры — не менее 25 мм. Если перемычка щербатая, сколы есть, этот слой уменьшается — огнестойкость падает.
Какие дефекты встречаются у перемычек ПБ? Первый — раковины и каверны на поверхности. Это следы плохого уплотнения бетона на заводе. Такая перемычка слабее, чем указано в паспорте. Второй — ржавые подтеки. Если на свежей перемычке видны рыжие пятна, значит, защитный слой бетона тонкий, и арматура уже начала ржаветь. Класть такое в стену рискованно. Третий — сколы углов и граней. Обычно случаются при транспортировке. Если скол больше 10 мм глубиной, перемычку лучше заменить. Если меньше — можно затереть ремонтным составом на основе цемента.
Как проверить перемычку перед покупкой? Взять рулетку и померить геометрию. Допуски по длине — плюс-минус 10 мм. По высоте и ширине — плюс-минус 5 мм. Потом постучать молотком. Звук должен быть звонкий, как по кафелю. Глухой звук — признак пустот внутри. Еще полезно взвесить. Например, перемычка ПБ-18 на 1,2 метра весит около 30 кг. Если заметно легче — недолив или неправильное армирование.
Наконец, про принцип работы. Перемычка ПБ — это несущий элемент, воспринимающий нагрузку от стены и перекрытий. Когда сверху на нее кладут 5–10 рядов кирпича, она прогибается на доли миллиметра. Этот прогиб незаметен глазом, но он есть. Арматура внутри растягивается, бетон сжимается. Система приходит в равновесие. Если перемычка слишком короткая или опирание маленькое, равновесие нарушается — брусок уходит вниз, кладка трескает. Чтобы этого не случилось, соблюдайте простые правила: правильно выбирайте длину, глубину опирания и не экономьте на растворе.
Таблица: Основные характеристики и требования к перемычке железобетонной брусковой ПБ
В таблице ниже приведены ключевые параметры, нормативные требования и особенности перемычек ПБ, основанные исключительно на данных из текста статьи.
| Параметр / Характеристика | Значение / Описание |
|---|---|
| Назначение | Восприятие нагрузки от стены (кирпич, газобетон, керамические блоки) над оконными и дверными проемами и передача ее на боковые стены. |
| Материал и арматура | Тяжелый бетон класса B15 или B22,5. Внутри — сварной каркас из рифленой арматуры класса A-III (A400). Диаметр стержней: 8–12 мм. |
| Диапазон длин | От 1 до 3 метров. |
| Особенности сечения | Прямоугольное сечение, без лишних выемок (в отличие от перемычек ПГ, у которых есть пазы). |
| Нормативный документ | ГОСТ 948-84. |
| Требование к трещиностойкости | Трещины под рабочей нагрузкой не должны раскрываться более 0,2 мм. |
| Минимальная глубина опирания на стену (проем до 1,5 м) | 120 мм. |
| Минимальная глубина опирания на стену (проем от 1,5 м) | 200 мм. |
| Толщина слоя раствора под перемычкой | 10–15 мм. |
| Минимальный защитный слой бетона для арматуры (огнестойкость) | Не менее 25 мм. |
| Требуемое время сохранения несущей способности при пожаре | Не менее 60 минут. |
| Допуски по длине | ± 10 мм. |
| Допуски по высоте и ширине | ± 5 мм. |
| Пример веса перемычки ПБ-18 (длина 1,2 метра) | Около 30 кг. |
| Максимальный допустимый скол углов и граней | Не более 10 мм глубиной (при меньшем сколе — ремонт составом на основе цемента). |
Частые вопросы по теме (FAQ)
Что такое железобетонная брусковая перемычка ПБ, и для чего она применяется?
Это готовый бетонный брусок с металлическим каркасом внутри, который используется в строительстве для перекрытия оконных и дверных проемов в стенах из кирпича, газобетона или керамических блоков. Задача перемычки — принять на себя вес стены, расположенной выше проема, и передать его на боковые стены. Она работает на изгиб: бетон сжимается, а стальная арматура внутри берет на себя растяжение.
Какие существуют требования к глубине опирания перемычки ПБ на стену?
Глубина опирания зависит от ширины проема. Для проемов до 1,5 метра она должна составлять не менее 120 мм. Если проем шире полутора метров, минимальная глубина опирания увеличивается до 200 мм. Это необходимо для того, чтобы брусок не «выскользнул» из стены под нагрузкой.
Чем перемычка ПБ отличается от брусковой перемычки ПГ?
Основное отличие заключается в форме сечения и области применения. У перемычки ПБ сечение прямоугольное, без выемок, и она является универсальным вариантом для кирпича и блоков с высокой плотностью. Перемычка ПГ, в свою очередь, делается для ячеистых бетонов (газоблоков) и имеет специальные пазы под кладку.
Почему после установки одной перемычки ПБ над окном в кирпичной стене со временем может пойти трещина в штукатурке?
Это происходит из-за того, что бетонная перемычка является мостиком холода. Зимой на ней конденсируется влага, она увлажняется и при замерзании расширяется, толкая кладку. Выходом из ситуации является установка двух перемычек с прокладкой утеплителя между ними или использование термовкладышей.
Какие дефекты могут быть у перемычки ПБ, и на что обратить внимание при покупке?
Наиболее частые дефекты — раковины и каверны на поверхности (следы плохого уплотнения), ржавые подтеки (признак тонкого защитного слоя бетона и начала коррозии арматуры), а также сколы углов и граней. При покупке проверьте геометрию рулеткой: допуски по длине — плюс-минус 10 мм, по высоте и ширине — плюс-минус 5 мм. Постучите молотком: звонкий звук — признак качественного бетона, глухой — признак пустот. Например, перемычка ПБ-18 длиной 1,2 метра должна весить около 30 кг.
