Провисание плиты перекрытия на 20 мм: почему поддоны с кирпичом в центре пролета — это катастрофа
Когда в строящемся доме или при ремонте квартиры плита перекрытия начинает провисать, это выглядит пугающе. Особенно если речь идет о стандартных пустотных плитах ПК (серии 1.141-1). Провис в 20 миллиметров — это не просто неровный пол. Это сигнал о том, что конструкция работает на пределе. Чаще всего такая проблема возникает из-за неправильного складирования материалов. Речь пойдет о том, почему ставить поддоны с кирпичом в центр пролета плиты — это грубейшая ошибка. И что делать, если дефект уже появился.
Как работает плита перекрытия ПК: простыми словами
Пустотная плита — это не монолитная бетонная шайба. Внутри нее идут продольные пустоты (каналы). Они уменьшают вес конструкции и экономят бетон. Но главное — форма плиты делает ее балкой. Работает она на прогиб. Верхняя часть плиты при нагрузке сжимается, нижняя — растягивается. Арматура, которая заложена внутри, берет на себя растяжение. Бетон отвечает за сжатие.
Плита рассчитана на равномерно распределенную нагрузку. Это значит, что на квадратный метр кладут строго определенное количество килограммов. Обычно паспортная нагрузка для плиты ПК — 400, 600 или 800 кг на м² (зависит от серии и толщины). Точечная нагрузка в центре пролета — это всегда зло для такой конструкции. Поддон с силикатным кирпичом весит около тонны. Площадь его опоры — примерно 0,8–1,2 м². Получается, что нагрузка в центре плиты превышает допустимую в 2-3 раза.
Почему появляется провис в 20 мм: причины дефекта
Провисание в 20 миллиметров не возникает за один день. Это результат накопления деформаций. Бетон — пластичный материал. Арматура — упругий. Но у обоих есть предел текучести. Если регулярно нагружать плиту сверх нормы (особенно в центре), происходят необратимые изменения.
Основные причины, приводящие к такому дефекту:

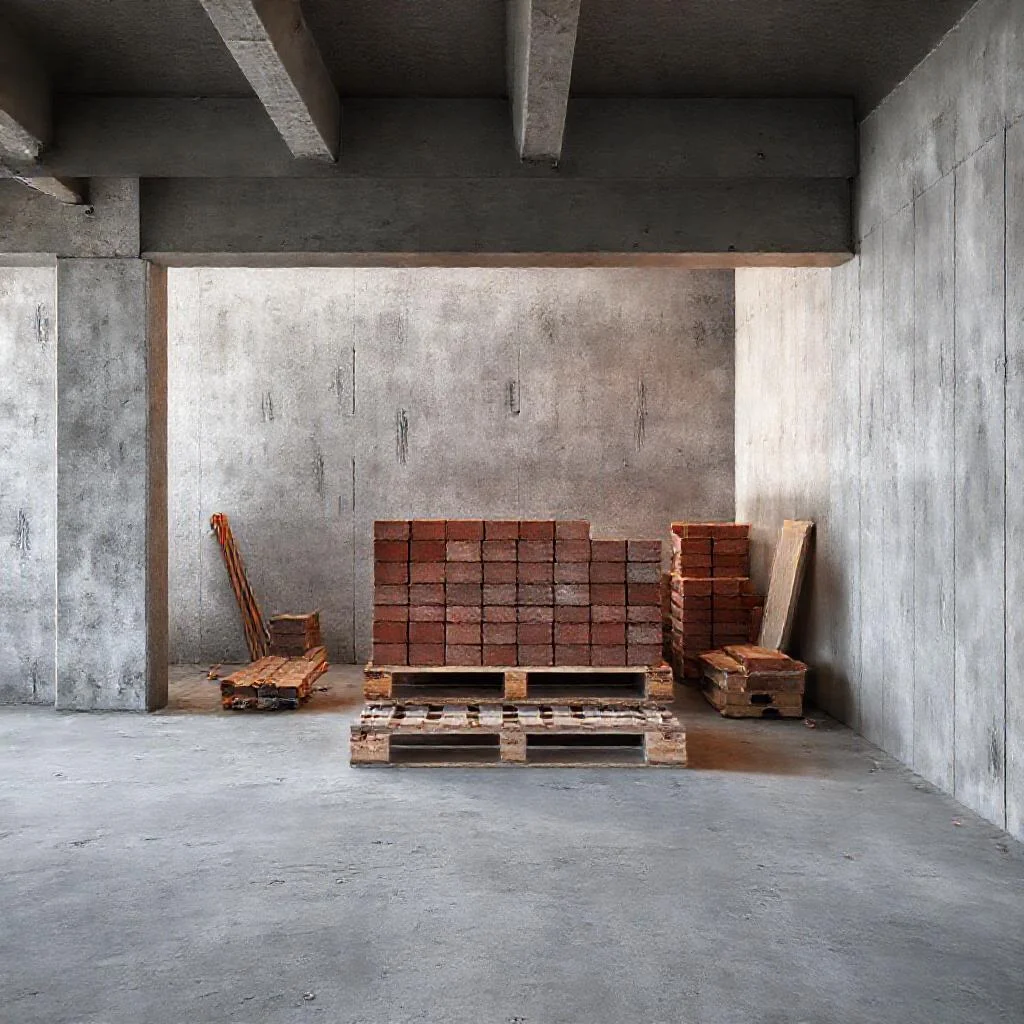

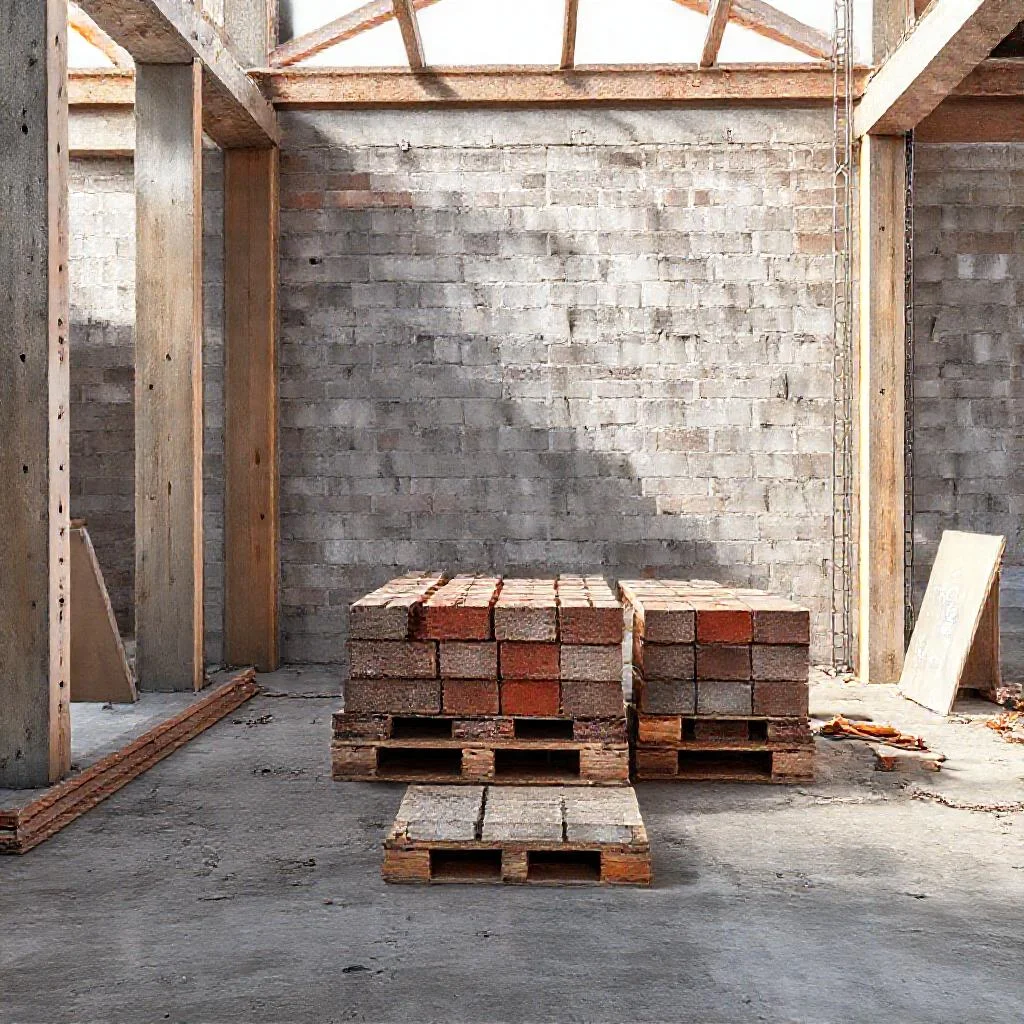

- Складирование кирпича в центре пролета. Строители экономят место. Поддоны ставят в самое неудобное — по их мнению — место. То есть туда, где они меньше мешают проходу. А это как раз центр пролета. Именно здесь изгибающий момент максимален.
- Нарушение сроков набора прочности бетоном. Если плита заводская (ПК), она уже набрала прочность. Но если плита монолитная или использовался бетон на стройке, нельзя нагружать ее раньше 28 суток. Часто поддоны завозят на перекрытие через неделю после бетонирования.
- Отсутствие распределительной подложки. Даже если поддон стоит не в центре, а ближе к стене, ставить его голым днищем на плиту нельзя. Нужны деревянные прокладки. Они распределяют давление. Но даже с прокладками центр пролета — табу.
- Перегруз перекрытия при стяжке. Часто застройщик делает толстую цементную стяжку (более 60-80 мм) по всей площади. Плюс финишное покрытие из керамогранита. Плюс перегородки из полнотелого кирпича. В сумме нагрузка на плиту может превысить проектную еще до того, как туда поставят мебель.
Ошибка монтажа: как неправильно опирают плиты
Иногда провис в 20 мм — это не только следствие складирования кирпича, но и брак при монтаже. Плиты должны опираться на несущие стены строго по длине. Глубина опирания для плит ПК не менее 12-15 см (кирпичные стены) и 8-10 см (бетонные стены). Если плиту завели на стену слишком глубоко или, наоборот, недоложили, меняется схема работы. Тогда даже маленькая нагрузка в центре дает большой прогиб.
Еще одна ошибка — отсутствие арматурной связки между плитами. Их соединяют анкерами. Если этого не сделать, каждая плита работает сама по себе. При нагрузке на одну плиту соседние не помогают ей держать прогиб. Итог — локальное провисание.
Какая нагрузка разрешена: цифры и нормативы
Согласно ГОСТ 9561-91, для пустотных плит есть жесткий параметр — допустимая точечная нагрузка. Производитель обязан указывать ее в паспорте. Для стандартной плиты ПК длиной 6 метров и толщиной 220 мм расчетная нагрузка составляет 600-800 кгс/м². Но это именно равномерно распределенная нагрузка. Если брать точечную, то в центре пролета она не должна превышать 150-200 кг на квадратный метр зоны опирания. Поддон кирпича (около 1000-1300 кг) создает давление, которое в 5-7 раз выше нормы. Именно поэтому запретить складирование материалов в центре плиты — это не прихоть, а прямое требование техники безопасности и строительных норм.
Провис в 20 мм при пролете 6 метров — это около 1/300 от длины. Для жилых зданий предельный прогиб по СНиП 2.01.07-85* не должен превышать 1/200 пролета (для штукатурных потолков — 1/300). То есть 20 мм — это уже на грани. Дальше пойдет трещины в штукатурке, затем — в теле самой плиты.
Частые ошибки при ремонте и строительстве
- Хранение материалов на перекрытии без плана. Строители складируют кирпич, цемент и арматуру кучей в одном месте (обычно по центру комнаты). Это делается для удобства подачи через окно. Результат — локальный перегруз.
- Игнорирование монтажных петель. Плиты нужно стропить за петли. Но некоторые бригады кладут их на стену, не выравнивая по уровню. Криво уложенная плита создает предварительное напряжение. При нагрузке она дает трещину быстрее ровно лежащей соседки.
- Замачивание потолка при заливке стяжки. Вода уходит в швы между плитами, затекает в пустоты. Зимой замерзает и расширяется. Плита теряет несущую способность. Через год-два появляется провис.
- Нагрузка плиты раньше времени. Многие думают: «Бетон схватился за сутки — можно таскать кирпич». Это ошибка. 70% прочности бетон набирает только к 7-му дню. Полная проектная прочность — к 28 суткам. До этого времени плита — сырая и хрупкая.
- Снятие опалубки под плитой до набора прочности. Если плита монолитная, а не заводская, опалубку нельзя убирать раньше 14-21 дня. Сняли раньше — получили прогиб в 30-40 мм уже на этапе строительства.
Что делать, если провис уже есть
Обнаружили провис в 20 мм. Первое — не паниковать. Второе — оценить ситуацию трезво. Если плита целая, нет крупных трещин (шире 0,3 мм), сколов бетона и оголенной арматуры, это еще не приговор. Но игнорировать нельзя.
- Срочно разгрузить плиту. Убрать все стройматериалы, особенно из центра пролета. Переместить поддоны к несущим стенам (если это возможно и безопасно).
- Установить домкраты или стойки. Если строительство продолжается, нужно подпереть плиту снизу телескопическими стойками. Это остановит дальнейшую деформацию. Стойки ставят с шагом не более 1,5 метра по длине пролета.
- Проверить анкеровку. Иногда плита провисает, потому что ее не связали с соседними. Анкера должны быть сварены. Если этого не сделали — нужно доделать, это снизит нагрузку на каждую отдельную плиту.
- Усиление стяжкой. Если плита уже дала прогиб, можно сделать армированную стяжку с дополнительным армированием в зоне центра. Но это временная мера. Настоящее решение — перенос опор или устройство дополнительных колонн под плитой (если позволяет планировка).
Профилактика: как не допустить провисания
Лучше предотвратить, чем потом героически исправлять. Есть несколько простых правил.
- Никогда не ставьте поддоны с кирпичом, блоками или цементом в центр пролета плиты. Оптимальное место — над несущей стеной или в зоне опирания (первые 0,5-1 метр от стены).
- Используйте подкладки (доски или брус) для распределения веса по большей площади. Под поддоном не должно быть точечного контакта.
- Не превышайте нагрузку на перекрытие. Считайте вес: стандартный поддон кирпича (одинарного) весит 700-1100 кг. Поддон газоблока — около 600-800 кг. Мешок цемента 50 кг. Умножайте на количество и делите на площадь — получите реальную цифру. Сопоставьте с паспортной нагрузкой плиты.
- Соблюдайте технологию монтажа. Плиты ПК должны быть уложены строго на слой раствора. Пустоты между ними (швы) должны быть заделаны бетоном. Арматурные выпуски — сварены. Это превращает набор отдельных плит в единый жесткий диск.
- Не делайте стяжку толще 40-60 мм. Если нужно выровнять большие перепады — используйте легкие керамзитобетонные смеси или полусухую стяжку.
Вывод
Провисание плиты перекрытия на 20 мм — это не волна на потолке, которую можно скрыть шпаклевкой. Это конструктивный дефект. Он говорит, что нагрузка была превышена. Поддон с кирпичом, заботливо поставленный в центр пролета, — самая частая причина этой беды. Плиты ПК — прочные и надежные, но только при условии, что с ними обращаются по правилам. Запомнить одно: точечный груз в центре пролета убивает плиту быстрее, чем равномерно разложенный в два раза больший вес у стен. Соблюдение технологии, понимание работы конструкции и обычный здравый смысл — вот что спасет перекрытие от провисания.
Таблица: Нагрузки и нормативы для плит перекрытия ПК при складировании кирпича в центре пролета
В таблице ниже приведены ключевые цифры, нормативы и сравнительные данные из статьи, касающиеся провисания плит перекрытия ПК на 20 мм при складировании поддонов с кирпичом в центре пролета. Все значения строго соответствуют тексту, без выдуманных данных.
| Параметр / Характеристика | Значение / Описание | Дополнительные условия и примечания из текста |
|---|---|---|
| Тип плиты | ПК (пустотная, серия 1.141-1) | Стандартная пустотная плита для жилых зданий. |
| Зафиксированное провисание | 20 мм | Сигнал о работе конструкции на пределе. |
| Паспортная нагрузка для плиты ПК | 400, 600 или 800 кг/м² | Зависит от серии и толщины. Это равномерно распределенная нагрузка. |
| Вес поддона с силикатным кирпичом | Около тонны (1000-1300 кг) | Стандартный поддон. |
| Площадь опоры поддона | Примерно 0,8-1,2 м² | Зона контакта с плитой. |
| Превышение допустимой нагрузки в центре пролета (точечная нагрузка) | В 2-3 раза (от паспортной) | Из-за малой площади опоры и большого веса. |
| Рекомендуемая глубина опирания плит ПК (кирпичные стены) | Не менее 12-15 см | Одно из требований монтажа. |
| Рекомендуемая глубина опирания плит ПК (бетонные стены) | Не менее 8-10 см | Одно из требований монтажа. |
| Допустимая точечная нагрузка в центре пролета (норматив) | Не должна превышать 150-200 кг/м² зоны опирания | Для стандартной плиты ПК длиной 6 метров и толщиной 220 мм. |
| Давление поддона с кирпичом (фактическое) | В 5-7 раз выше нормы (150-200 кг/м²) | По сравнению с допустимой точечной нагрузкой. |
| Провис 20 мм при пролете 6 метров (в долях) | Около 1/300 от длины | Пограничное значение. |
| Предельный прогиб для жилых зданий (СНиП 2.01.07-85*) | Не более 1/200 пролета (для штукатурных потолков — 1/300) | 20 мм — это уже на грани нормы. |
| Набор прочности бетона (70%) | К 7-му дню | До этого времени плита считается сырой и хрупкой. |
| Набор полной проектной прочности бетона | К 28 суткам | Запрещено нагружать плиту раньше этого срока. |
| Шаг установки страховочных стоек (домкратов) | Не более 1,5 метра по длине пролета | Для остановки дальнейшей деформации. |
| Рекомендуемая толщина стяжки | Не толще 40-60 мм | Для предотвращения перегруза. |
| Вес поддона газоблока (для сравнения) | Около 600-800 кг | Пример из раздела профилактики. |
Частые вопросы по теме (FAQ)
Почему поддон с кирпичом в центре пролета опасен для плиты ПК?
Плита ПК рассчитана на равномерно распределенную нагрузку (обычно 600–800 кг/м²). Поддон с силикатным кирпичом весит около тонны, а площадь его опоры составляет 0,8–1,2 м². В центре пролета изгибающий момент максимален, и точечная нагрузка от поддона в 5–7 раз превышает нормативную (150–200 кг/м² для точечной нагрузки). Это приводит к необратимым деформациям и провисанию.
Какая нагрузка считается допустимой для плиты ПК, чтобы избежать провисания?
Согласно ГОСТ 9561-91, для стандартной плиты ПК длиной 6 метров и толщиной 220 мм расчетная равномерно распределенная нагрузка составляет 600–800 кгс/м². При складировании материалов в центре пролета точечная нагрузка не должна превышать 150–200 кг на квадратный метр зоны опирания. Превышение этих цифр (как в случае с поддоном кирпича) создает риск провисания.
Провис плиты в 20 мм — это критично? Какие нормы прогиба?
Да, это критично. Для жилых зданий по СНиП 2.01.07-85* предельный прогиб для плит перекрытия составляет 1/200 пролета, а для штукатурных потолков — 1/300. При пролете 6 метров (6000 мм) провис в 20 мм равен 1/300. Это граничное значение, после которого начинают появляться трещины в штукатурке, а затем и в теле самой плиты. Дальнейшая эксплуатация без разгрузки и усиления недопустима.
Что делать, если провисание плиты уже обнаружено? Можно ли это исправить?
Первое — срочно разгрузить плиту, убрав все стройматериалы из центра пролета. Второе — установить снизу телескопические стойки с шагом не более 1,5 метра, чтобы остановить деформацию. Третье — проверить и, при необходимости, доварить анкера между плитами для создания жесткого диска. Если плита целая (нет крупных трещин шире 0,3 мм и оголенной арматуры), можно сделать армированную стяжку, но это временная мера. Капитальное решение — перенос опор или устройство дополнительных колонн под плитой.
Как правильно складировать кирпич на плите перекрытия, чтобы не спровоцировать провисание?
Поддоны с кирпичом, блоками или цементом запрещено ставить в центр пролета. Оптимальное место — непосредственно над несущей стеной или в зоне опирания (первые 0,5–1 метр от стены). Обязательно используйте деревянные прокладки (доски или брус) под поддон для распределения веса. Перед складированием рассчитайте реальную нагрузку: стандартный поддон кирпича весит 700–1100 кг, разделите на площадь опоры и сверьте с паспортной нагрузкой плиты (600–800 кг/м²). Не превышайте эти значения.
