Почему трескается газобетон под деревянной балкой: вся правда о распределительной подушке
Газобетон — это популярный и теплый материал. Из него строят дома, бани и хозяйственные постройки. Но у него есть одна слабость. Он хрупкий. Особенно на сжатие в локальных точках. Когда на газобетон кладут деревянную балку, давление приходится на маленькое пятно контакта. Без специальной прокладки это приводит к беде. Материал начинает крошиться, трескаться и разрушаться. Это не брак завода. Это нарушение технологии монтажа.
Многие застройщики думают, что дерево — легкий материал. И кладут балку прямо на газоблок. Это грубейшая ошибка. Деревянная балка, даже без нагрузки, весит десятки килограммов. А с учетом перекрытия, мебели, людей и снега на крыше, давление на стену становится огромным. Газобетон не рассчитан на такое точечное усилие. Он начинает работать как нож, разрезающий масло. Блок просто продавливается.
В этой статье разберем механизм разрушения. Поймем, почему нужна распределительная подушка. И что будет, если ее не сделать. Информация пригодится как новичкам, так и опытным мастерам, которые привыкли работать «на глаз».
Как работает нагрузка без подушки

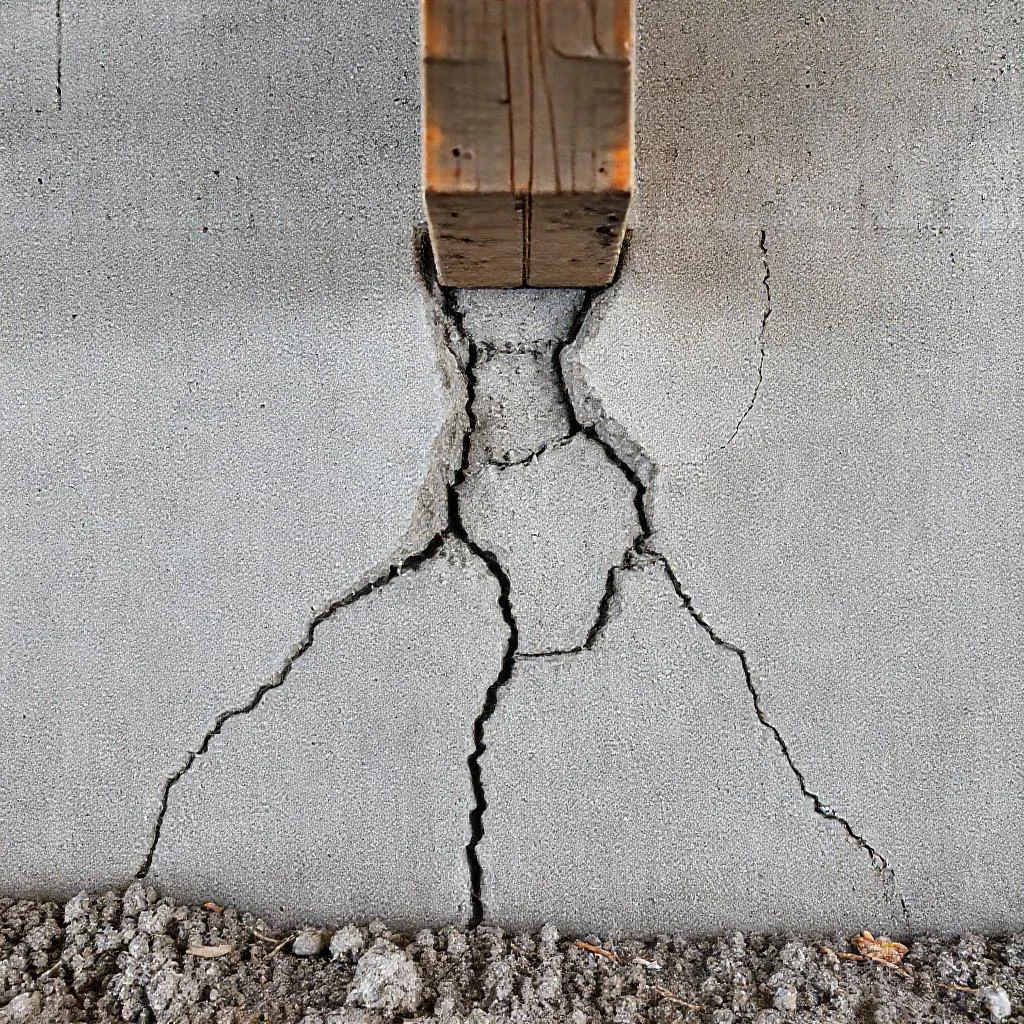

Представьте, что вы ставите тяжелый шкаф на пенопласт. Ножки продавят его насквозь. С газобетоном та же история. Только медленнее. Когда балка лежит прямо на блоке, давление концентрируется на площади 5-10 сантиметров. Для материала плотностью D500 это критично. Предел прочности на сжатие у такого блока — около 2,5-3,5 МПа. Кажется, что это много. Но балка передает нагрузку не равномерно, а сосредоточенно. Особенно если есть волна или неровность.
Первый признак проблемы — микротрещина. Она появляется через несколько месяцев. Дом дает усадку. Дерево усыхает и меняет геометрию. Газобетон, наоборот, набирает прочность. Возникает напряжение. Блок не выдерживает. Трещина растет. Она идет вертикально вниз от опоры. Иногда трещина не видна глазу. Но внутри блока уже произошло разрушение. Со временем балка проседает. Пол начинает скрипеть. Потолок на следующем этаже идет волнами.
Еще один фактор — ветровая нагрузка и подвижки грунта. Дом «дышит». Газобетонные стены хрупкие. Без перераспределения усилия они ломаются. Не спасает даже армирование кладки. Арматура держит кладку в горизонтальной плоскости. Но она не защищает от локального продавливания. Нужна жесткая пластина, которая размажет давление по большей площади.
Что такое распределительная подушка
Это элемент, который кладут между газобетоном и деревянной балкой. Его задача — принять точечную нагрузку от балки и передать ее на стену равномерно. Подушка должна быть жесткой, прочной и не сжиматься под весом. Лучший материал — армированный бетонный пояс или опорная площадка. Некоторые используют металлические пластины. Но бетон предпочтительнее. Он работает в паре с газобетоном. У них близкий коэффициент теплового расширения. Дерево и металл ведут себя иначе.
Толщина бетонной подушки — не менее 10 сантиметров. Ширина — равна толщине стены или чуть меньше. Длина — на 20-30 сантиметров больше ширины балки с каждой стороны. Обязательно армирование. Стержни диаметром 10-12 миллиметров. Они связывают подушку с кладкой. Бетон должен быть марки M200 и выше. Простой раствор не подойдет. Он раскрошится под нагрузкой.
Если заливка бетона невозможна, используют специальные U-блоки. Из них собирают лоток, в который укладывают арматуру и заливают бетон. Получается монолитный пояс. Это стандартное решение для опирания балок перекрытия. Но многие забывают про пояс под деревянными балками. Считают, что он нужен только для плит.
Почему трещины появляются не сразу

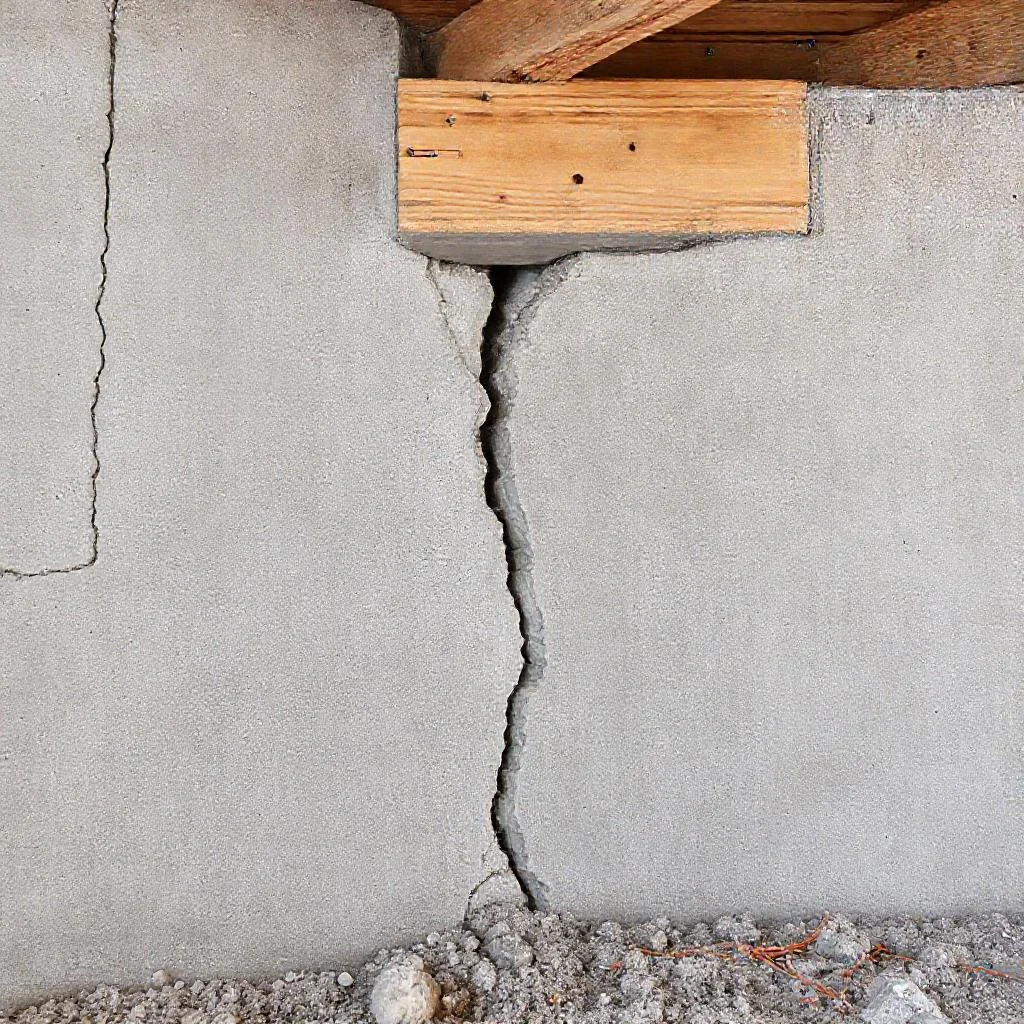

Дом после постройки выглядит идеально. Стены ровные. Щелей нет. Проходит год. Владелец замечает тонкую полоску под потолком. Еще через год трещина расширяется до 2-3 миллиметров. Балка начинает заметно вибрировать при ходьбе. Это классическая картина. Газобетон разрушается медленно. Но неуклонно.
Проблема усугубляется зимой. Вода изнутри дома проникает в микротрещины. При замерзании она расширяется. Это разрывает блок изнутри. Процесс идет лавинообразно. Чем больше трещина, тем больше воды туда попадает. Чем больше морозов, тем глубже разрушение. Весной стена может просто выкрошиться под балкой.
Особенно опасно это для несущих стен. Если балка держит крышу, обрушение может быть внезапным. Не думайте, что «авось простоит». Газобетон — не кирпич. Он не держит форму при локальном разрушении. Как только один блок раскололся, нагрузка переходит на соседний. И так по цепочке.
Реальные цифры из нормативов
Строительные нормы четко регламентируют опирание балок на ячеистые бетоны. СП 15.13330.2020 (Каменные и армокаменные конструкции) говорит прямо: опирание балок, прогонов и перемычек непосредственно на кладку из ячеистого бетона не допускается. Исключение — распределительные плиты или пояса. Приказ Минстроя № 1081/пр также требует устраивать монолитные пояса под опоры любого перекрытия.
Глубина опирания балки на стену должна быть не менее 12 сантиметров для газобетона. Но это не спасет, если под балкой нет бетонной подушки. Нормативы предписывают делать распределительные площадки из тяжелого бетона класса B15 и выше. Толщина — не менее 100 миллиметров. Армирование — сеткой с ячейкой 50х50 мм из проволоки 4 мм.
Игнорирование этих требований — прямое нарушение. Если дом строит бригада, а они не сделали опорные площадки, это брак. В суде экспертиза легко докажет, что дефект вызван отсутствием распределительной подушки. Ремонт в таком случае капитальный. Придется разбирать часть перекрытия и усиливать стену.
Частые ошибки при ремонте и строительстве
Ошибки совершают не только новички, но и опытные «прорабы» со стажем. Вот список самых опасных заблуждений и неправильных действий, которые приводят к растрескиванию газобетона:
- Опирание балки прямо на газоблок. Самая распространенная ошибка. Мастер думает, что дерево мягкое и все само «утрясется». В реальности дерево тверже газобетона. Балка работает как пробойник. За год-два блок проседает на несколько миллиметров. Этого достаточно, чтобы пошла трещина.
- Использование доски в качестве подкладки. Еще одна «народная» хитрость. Кладут под балку кусок доски толщиной 25-30 мм. Думают, что это распределит нагрузку. Доска сжимается под весом. Через год она истончается. Нагрузка снова становится точечной. Плюс дерево гниет. Влага от газобетона делает свое дело. Доска превращается в труху.
- Замена бетона кирпичом. Некоторые укладывают под балку пару красных кирпичей. Это не распределительная подушка. Кирпич тоже хрупкий на изгиб. Он может треснуть при точечной нагрузке. Кроме того, кирпич и газобетон имеют разную усадку. Возникают напряжения. Кирпич отрывается от кладки.
- Пропуск армирования в бетонной подушке. Бывает, что подушку заливают, но без арматуры. Это просто бетонный брусок. Без металла он работает как обычный камень. При малейшей подвижке стены он ломается. Арматура связывает подушку с телом стены. Она делает конструкцию единой. Без этого подушка лежит отдельно и не работает.
- Экономия на гидроизоляции. Важный слой между бетоном и деревом. Бетон — холодный материал. На нем конденсируется влага. Дерево начинает мокнуть. Потом появляется плесень и гниль. Нужна прокладка из рубероида или битумной ленты. Если ее нет, балка сгниет раньше, чем треснет блок.
- Монтаж балок без зазора. Дерево должно дышать. Нельзя замуровывать концы балок в бетон наглухо. Нужен вентиляционный зазор. Иначе влага из стены перейдет в торец балки. Дерево начнет преть. Оставляют зазор 20-30 мм. Его закрывают утеплителем, но не замазывают раствором.
- Укладка балок на мокрые стены. Газобетон набирает прочность месяц. Если нагрузить свежую кладку, блоки дадут усадку. А деревянные балки уже стоят. В итоге стена проседает, а балка повисает на анкерах. Или давит на блок и ломает его. Разгружать стены можно только через 28 дней после окончания кладки.
Все эти ошибки объединяет одно — непонимание физики работы газобетона. Этот материал любит равномерное сжатие. Он идеально работает в стенах, где нагрузка распределена по всей плоскости. Как только появляется локальная точка, начинаются проблемы.
Как правильно сделать опирание
Технология отработана годами. Она проста, но требует точности. Сначала нужно закончить кладку стен до уровня опирания балок. Затем по периметру здания (или только под балками) выкладывается опалубка. В нее устанавливается арматурный каркас. Заливается бетон. Ждать застывания 7-10 дней до набора 70% прочности.
После снятия опалубки получается жесткий пояс. На него укладывают гидроизоляцию. Сверху ставят балку. Крепление — через стальные анкеры или уголки. Балка фиксируется, но не жестко. Оставляется подвижка на усадку. Сбоку пространство заполняется утеплителем. Торцы балки обматываются пароизоляцией, но не герметизируются. Нужен выход для пара.
Если пояс залить невозможно (например, при ремонте или пристройке), делают отдельные опорные площадки. Под каждую балку заливают бетонный столбик 200х200 мм. Его армируют и связывают с кладкой через штробы. Это локальные распределительные подушки. Они занимают меньше времени, но требуют точности при разметке.
Важный момент: все опоры должны быть на одном уровне. Если одна подушка выше другой, балка ляжет с перекосом. Появится напряжение кручения. Это дополнительная нагрузка на газобетон. Выравнивают подушки по уровню с помощью нивелира. Допуск — 1 мм на метр. В сжатые сроки используют самонивелирующиеся смеси.
Что делать, если трещина уже пошла
Ситуация неприятная, но не всегда фатальная. Первым делом оценивают глубину. Если трещина поверхностная (до 2 мм), можно обойтись локальным ремонтом. Нужно расшить трещину, загрунтовать и заделать ремонтным составом на основе цемента. После этого установить распределительную площадку под балку. Для этого придется приподнять балку домкратом на 10-15 мм. Подложить бетонную плитку или металлическую пластину толщиной 10-15 мм. Опустить балку.
Если трещина глубокая (более 5 мм) и блок шатается, придется его менять. Это сложная работа. Вырезают поврежденный блок. Поднимают балку. Устанавливают новый блок и армируют его. Сверху снова нужна подушка. Часто проще не менять блок, а усилить стену с двух сторон металлическими обоймами. Их крепят на анкеры и стягивают шпильками. Нагрузка передается на обойму, минуя разрушенный участок.
Самый опасный сценарий — трещина по всей стене и проседание перекрытия. Это авария. Нужно срочно разгружать этаж. Выносить мебель. Ставить временные стойки. И вызывать проектировщика для расчета усиления. Скорее всего, потребуется полная разборка части стены и устройство мощного армированного пояса. Лучше не доводить до такого.
Профилактика — единственное лекарство
Нельзя починить газобетон, если он уже начал крошиться. Можно только купировать проблему. Но лучше не допускать ее. Правило простое: ни одна деревянная балка не должна касаться газобетона. Только через бетонную или металлическую распределительную площадку. Это не прихоть архитектора. Это жесткое требование физики и нормативов.
При строительстве дома из газобетона планируйте устройство армопояса заранее. Даже если проект этого не предусматривает, делайте пояс самостоятельно. Лишние 7-10 тысяч рублей на материалы — ничто по сравнению с ремонтом трещин и заменой балок. Пояс также защитит стены от распора стропилами. Это двойная польза.
Помните: газобетон — отличный материал, если с ним правильно обращаться. Он держит тепло и дышит. Но он не терпит грубости и экономии на конструктивных элементах. Отсутствие распределительной подушки — это не просто дефект. Это бомба замедленного действия. Разрушение может занять годы. Но оно неизбежно. Не дайте вашему дому рассыпаться из-за банальной лени или желания сэкономить час работы.
Таблица: Сравнение правильного и ошибочного опирания деревянной балки на газобетон
В таблице ниже приведены ключевые параметры, требования нормативов и последствия, описанные в статье, касающиеся опирания деревянных балок на газобетонные стены. Данные строго соответствуют тексту.
| Параметр / Элемент | Требование / Правильное решение | Ошибка / Последствия |
|---|---|---|
| Наличие распределительной подушки | Обязательно. Элемент между газобетоном и балкой. | Отсутствие — грубейшее нарушение технологии. Приводит к разрушению. |
| Материал подушки | Армированный бетонный пояс или опорная площадка (бетон марки M200 и выше, класс B15 и выше). Допускается U-блок с заливкой бетона. Металлическая пластина (менее предпочтительно). | Кусок доски (сжимается, гниет). Кирпич (хрупкий, разная усадка). Простой раствор (раскрошится). |
| Размеры бетонной подушки | Толщина — не менее 10 см (100 мм). Ширина — равна толщине стены или чуть меньше. Длина — на 20-30 см больше ширины балки с каждой стороны. | Несоблюдение размеров приводит к концентрации нагрузки. |
| Армирование подушки | Обязательно. Стержни диаметром 10-12 мм. Сетка с ячейкой 50х50 мм из проволоки 4 мм. | Отсутствие арматуры (просто бетонный брусок). Конструкция не работает как единое целое, ломается при подвижках. |
| Глубина опирания балки | Не менее 12 см для газобетона (но только при наличии подушки). | Опирание на голый блок недопустимо, глубина не спасет. |
| Гидроизоляция между бетоном и деревом | Обязательна (рубероид, битумная лента). | Отсутствие — конденсат, плесень, гниль балки. |
| Зазор для вентиляции торца балки | Вентиляционный зазор 20-30 мм. Заполняется утеплителем, но не раствором. | Замуровывание в бетон наглухо — балка преет. |
| Время набора прочности газобетона | Нагружать стены (класть балки) можно не ранее, чем через 28 дней после окончания кладки. | Укладка на мокрые стены — просадка, усадка, поломка блоков. |
| Нормативная база (СП и Приказы) | СП 15.13330.2020 (прямой запрет на опирание на газобетон). Приказ Минстроя № 1081/пр (требование монолитных поясов). | Игнорирование нормативов — прямое нарушение, является браком. |
| Этапы разрушения и признаки | Появление микротрещины через несколько месяцев. Расширение до 2-3 мм за год. Вибрирование балки. Лавинообразное разрушение зимой (вода-лед). | Продавливание блока (как нож масло). Вертикальная трещина вниз от опоры. Проседание балки, скрип пола. |
| Допуск при выравнивании подушек | Допуск — 1 мм на метр. Использование нивелира или самонивелирующихся смесей. | Перекос подушек создает напряжение кручения в балке и нагрузку на газобетон. |
| Аварийная ситуация (трещина >5 мм) | Профилактика — армопояс. Локальный ремонт (подъем домкратом, подкладка пластины). Усиление стены металлическими обоймами. | Трещина по всей стене, проседание перекрытия — авария. Требуется вызов проектировщика, разгрузка этажа, полная разборка стены. |
Частые вопросы по теме (FAQ)
Почему газобетон трескается, если деревянная балка опирается прямо на него?
Газобетон — хрупкий материал, особенно на локальное сжатие. Деревянная балка без распределительной подушки создает точечное давление на пятно контакта площадью 5-10 см. Для газобетона плотностью D500 с пределом прочности на сжатие 2,5-3,5 МПа такое давление критично. Блок работает как «нож, разрезающий масло», и продавливается. Даже если трещина не видна сразу, через несколько месяцев из-за усадки дома и усыхания дерева возникает напряжение, которое приводит к вертикальным трещинам от опоры.
Что будет, если подложить под балку доску вместо бетонной подушки?
Это грубая ошибка. Кусок доски толщиной 25-30 мм сжимается под весом. Через год она истончается, и нагрузка снова становится точечной. Кроме того, дерево гниет от влаги, исходящей от газобетона, и превращается в труху. Такая подкладка не спасает ни от растрескивания блока, ни от проседания балки.
Какие нормативные требования предъявляются к опиранию балок на газобетон?
Согласно СП 15.13330.2020 (Каменные и армокаменные конструкции), опирание балок, прогонов и перемычек непосредственно на кладку из ячеистого бетона не допускается. Обязательны распределительные плиты или пояса. Глубина опирания балки на стену должна быть не менее 12 см, а подушка должна быть из тяжелого бетона класса B15 и выше толщиной не менее 100 мм с армированием сеткой 50х50 мм из проволоки 4 мм.
Что делать, если трещина в газобетоне под балкой уже появилась?
Если трещина поверхностная (до 2 мм), её расшивают, грунтуют и заделывают ремонтным составом. Затем балку приподнимают домкратом на 10-15 мм, подкладывают бетонную плитку или металлическую пластину толщиной 10-15 мм, после чего балку опускают. Если трещина глубокая (более 5 мм) и блок шатается, его меняют: вырезают, поднимают балку, устанавливают новый блок с подушкой. В сложных случаях (трещина по всей стене, проседание перекрытия) это авария — требуется срочная разгрузка этажа и вызов проектировщика для расчета усиления.
Можно ли заменить бетонную распределительную подушку обычным кирпичом?
Нет, это недопустимо. Кирпич хрупкий на изгиб и может треснуть от точечной нагрузки. К тому же у кирпича и газобетона разная усадка, что создает дополнительные напряжения, и кирпич отрывается от кладки. Нормативы требуют именно бетонной распределительной площадки толщиной не менее 100 мм из тяжелого бетона класса B15, работающей в паре с газобетоном благодаря близкому коэффициенту теплового расширения.
