Секционные подъемные гаражные ворота: устройство, нормативы и принципы работы

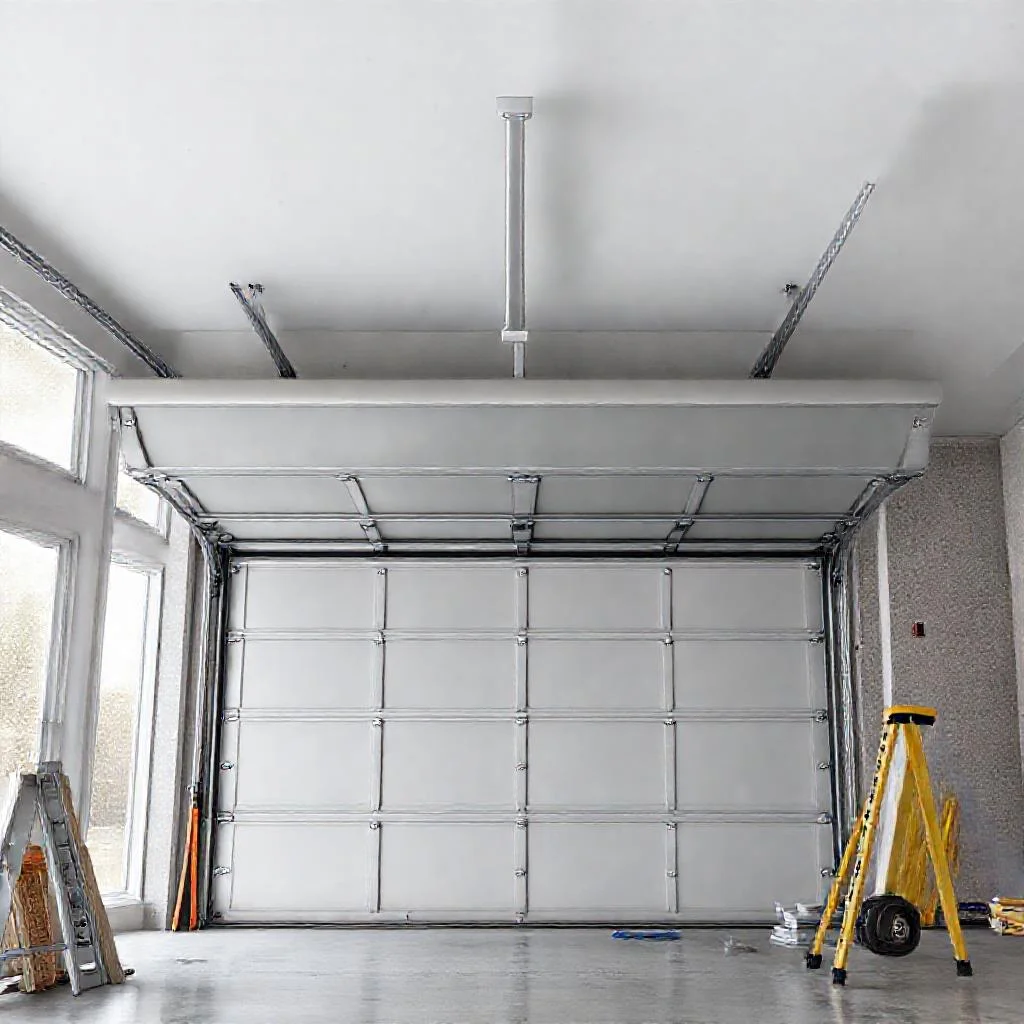

Что это такое и зачем они нужны

Секционные подъемные ворота — это не просто дверь в гараж. Это сложная конструкция, которая экономит место при открывании. В отличие от распашных ворот, которые требуют свободного пространства перед проемом, секционные ворота уходят вертикально вверх под потолок. Полезная площадь перед гаражом остается свободной для маневра автомобиля.

Такая конструкция особенно ценится владельцами небольших участков. Для сравнения — распашным воротам нужно минимум 3-4 метра свободного пространства перед гаражом. Секционным воротам достаточно расстояния равного высоте проема плюс 20-30 сантиметров на работу привода.

В основе конструкции лежит полотно из нескольких секций. Обычно это панели толщиной 40 мм. Они соединены между собой шарнирными петлями. Когда ворота открываются, секции движутся по направляющим шинам, установленным по бокам проема и под потолком.

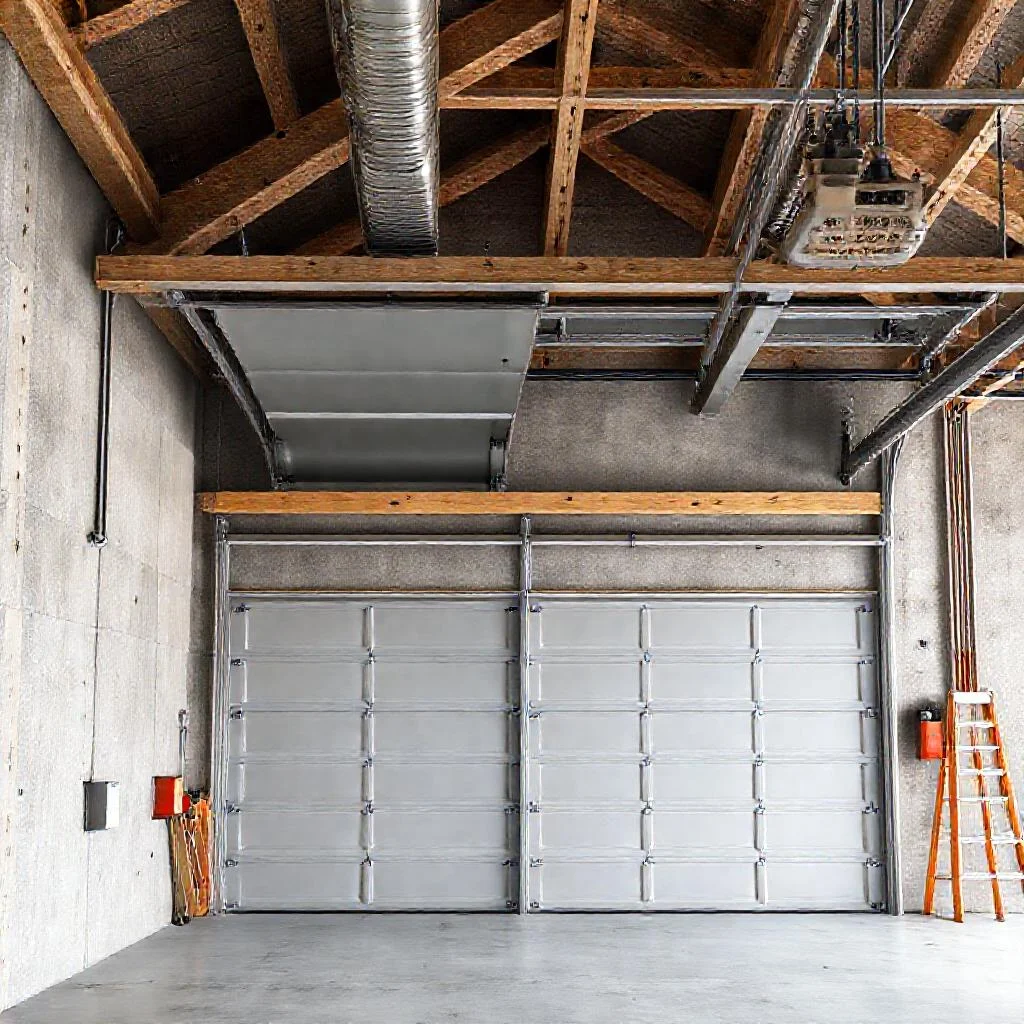

Основные элементы конструкции

Чтобы понять как работают ворота, нужно разобраться с их главными узлами. Каждый элемент выполняет свою функцию и без любого из них система работать не будет.

Полотно из сэндвич-панелей 40 мм — это основа ворот. Внутри панели находится пенополиуретан. Он выполняет роль утеплителя и жесткого каркаса одновременно. Снаружи панели покрыты оцинкованной сталью с полимерным покрытием. Стандартная толщина металла — от 0,4 до 0,6 мм. Толщина сэндвич-панели 40 мм дает достаточную теплоизоляцию для неотапливаемого гаража. Для отапливаемых гаражей иногда используют панели толщиной 45-50 мм.

Направляющие системы — это стальные шины. Они крепятся к стенам по бокам проема и к потолку. По этим шинам движутся ролики, закрепленные на боковых сторонах секций. Направляющие бывают разной длины. Это зависит от высоты подъема ворот (стандартный подъем — до 2,5 метров, высокий — до 6 метров).

Торсионный механизм включает в себя вал и две пружины. Когда ворота закрыты, пружины сжаты и удерживают вес полотна. При открывании пружины разжимаются и помогают поднять тяжелые секции. Торсионный вал расположен горизонтально над проемом. С ним через тросы связаны нижние углы ворот.

Привод — это электрический двигатель с редуктором. Он вращает торсионный вал через цепную или ременную передачу. Некоторые модели оснащены встроенными концевыми выключателями и датчиками препятствий. Мощность привода обычно составляет от 500 до 1000 Вт для бытовых моделей.

Как работает механика подъема

Процесс открывания начинается с нажатия кнопки на пульте. Электропривод подает сигнал на редуктор. Редуктор вращает торсионный вал. Вал наматывает тросы на барабаны, расположенные по его краям. Тросы тянут нижнюю секцию вверх.

Когда нижняя секция поднимается, ролики на ее краях заходят в вертикальный участок направляющих. По мере подъема ролики переходят на горизонтальный участок направляющих под потолком. Секции двигаются как на конвейере — каждая следующая повторяет путь предыдущей.

В открытом положении все секции собираются под потолком. Высота этого пакета примерно равна высоте одной секции. При закрывании тросы разматываются, пружины помогают вернуть полотно в начальное положение. Система сбалансирована так, что усилие для открывания минимально.

Принцип действия напоминает подъем тяжелого чемодана на веревке через блок. Пружины делают вес полотна почти неощутимым. Без них поднять 150-килограммовые ворота вручную было бы невозможно. Торсионные пружины рассчитаны на 10-20 тысяч циклов открывания.

Установка и требования к проему

Перед монтажом важно проверить геометрию проема. По нормативам отклонение по диагонали не должно превышать 5 мм на 2 метра высоты. Если стены кривые, направляющие может перекосить. Ворота заклинит или они будут работать с шумом.

Размер проема должен соответствовать стандартным габаритам ворот. Ширина бывает от 2 до 6 метров. Высота от 1,8 до 3 метров. Для легковых автомобилей хватает проема 2,2 на 2,4 метра. Для внедорожников нужна высота не менее 2,5 метров.

Стены вокруг проема должны быть ровными. Допустимая неровность — не более 10 мм на метр. Крепление направляющих производится анкерными болтами с шагом 500-600 мм. В бетонные стены анкеры входят на глубину 60-80 мм. В кирпичную кладку лучше закладывать закладные детали из металла.

Потолочные направляющие требуют свободного места под потолком. Минимальное расстояние от верха проема до потолка — 150-200 мм. Если потолок низкий, нужен тип подъема с низким притолокой. Тогда горизонтальные шины монтируют не строго параллельно потолку, а с небольшим уклоном.

Важно обеспечить притолоку (пространство над проемом). Для стандартных ворот требуется притолока не менее 200 мм. Для высоких ворот (более 3 метров) нужно больше места — до 400 мм.

Нормативы и документы

При выборе и монтаже ворот следует опираться на реальные строительные нормы. Согласно СП 53.13330.2019, гаражные ворота должны иметь высоту не менее 2 метров. Ширина для одного автомобиля — от 2,5 метров.

Противопожарные нормы (СП 1.13130.2009) требуют, чтобы гаражные ворота открывались наружу по ходу движения. Однако секционные ворота поднимаются вертикально, поэтому они считаются безопасными. Исключение составляют гаражи на 2 и более автомобиля — там эвакуационный выход должен быть отдельным.

Теплоизоляционные параметры регламентируются СП 50.13330.2012. Для неотапливаемых гаражей требования минимальны. Для отапливаемых гаражей сопротивление теплопередаче должно быть не менее 2,0 Вт/(м²·°C). Сэндвич-панели 40 мм с пенополиуретаном имеют сопротивление около 1,5 Вт/(м²·°C). Поэтому в отапливаемых гаражах дополнительно потребуется утепление проема.

ГОСТ 31174-2003 устанавливает требования к секционным воротам. Ворота должны выдерживать ветровую нагрузку до 0,5 кПа. Вес полотна не должен превышать 150 кг на квадратный метр. Торсионные пружины обязаны иметь запас прочности не менее 2,5.

Типы подъема: стандартный и низкий

Большинство гаражей имеют стандартный тип подъема. В этом случае потолочные направляющие располагаются строго горизонтально. Подъем занимает ровно столько места, сколько занимает ширина ворот плюс запас.

Если же потолок низкий или над проемом мешает балка, используют низкий подъем. Здесь потолочные шины монтируют под углом 15-30 градусов. Верхние секции при открывании уходят не прямо под потолок, а по наклонной. Это уменьшает требуемую притолоку до 100-150 мм.

При низком подъеме полный ход открывания немного уменьшается. Но для большинства автомобилей это не критично. Главное — чтобы верхняя точка открытого полотна находилась выше головы водителя. Обычно это 2,1-2,2 метра от пола.

Варианты привода и управления

Электрический привод — самый удобный способ управления. Радиопульт работает на частоте 433 МГц. Дальность действия — до 30 метров. Некоторые модели поддерживают управление со смартфона через Bluetooth или Wi-Fi.

Приводы делятся на цепные, ременные и винтовые. Цепные — самые дешевые, но шумные. Ременные работают тише, но стоят дороже. Винтовые — лучший вариант по надежности и тишине, но цена на 30-50% выше цепных.

Кнопка на стене монтируется с внутренней стороны гаража. Она подключается к приводу слаботочным кабелем 4-6 жил. Для аварийного открывания внутри привода есть ручка-трос. Она позволяет открыть ворота вручную при отключении электричества.

Дополнительные датчики безопасности — это фотоэлементы. Они ставятся на высоте 10-20 см от пола по краям проема. Если луч прерывается (например, открытым багажником или игрушкой), ворота останавливаются. По нормативам фотоэлементы обязательны для ворот массой более 50 кг.

Материалы и долговечность

Сэндвич-панели толщиной 40 мм изготавливаются методом непрерывного формования. Внутри — пенополиуретан плотностью 40-50 кг/м3. Этот материал не гниет, не слеживается и не привлекает грызунов. Но при повреждении внешнего слоя металла внутрь может попасть вода.

Металл — оцинкованная сталь с полимерным покрытием. Покрытие бывает матовым (Ral 9006) или глянцевым (Ral 9010). Матовое покрытие более устойчиво к царапинам. Глянцевое быстрее покрывается микротрещинами от ультрафиолета.

Уплотнители — это резиновые или пластиковые щетки. Они устанавливаются по периметру ворот. Основные уплотнители — по низу полотна и по бокам. Уплотнитель внизу наиболее изнашиваемый. Ресурс качественного уплотнителя — 3-5 лет.

Ролики — это подшипниковые узлы. Бывают пластиковые и металлические. Металлические ролики с подшипниками служат дольше. Пластиковые — работают тише, но быстрее изнашиваются. Замена ролика стоит около 500-1000 рублей.

Коррозия — главный враг ворот. Оцинковка защищает металл от ржавчины 5-10 лет при нормальных условиях. Если гараж стоит у моря или в промышленной зоне, срок службы сокращается до 2-3 лет. В таких случаях нужно выбирать ворота с усиленным полимерным покрытием или нержавеющими крепежами.

Советы по эксплуатации

Регулярная смазка — основа долгой работы. Раз в полгода смазываются торсионные пружины, ролики и шарниры. Используется графитовая смазка или силиконовый спрей. Вазелин и машинное масло не подходят — они притягивают пыль и грязь.

Проверка натяжения тросов производится раз в 3 месяца. Ослабшие тросы могут соскочить с барабана. Симптомы: ворота опускаются рывками, слышен скрежет. Если трос перетерся, его нужно заменить. Делать это лучше с помощью специалиста — пружины находятся под сильным напряжением.

Зимой важно следить за примерзанием уплотнителей. Если мороз сильный (ниже минус 20°C), резина может пристывать к полу. Чтобы этого избежать, уплотнители обрабатывают антифризом или силиконовой смазкой перед похолоданием.

Ветровая нагрузка — еще один фактор. Если гараж стоит с подветренной стороны, ворота может выдавать ветром. В таком случае ставят дополнительные ветровые замки. Они фиксируют полотно снизу и по бокам. Стоимость замков — от 2000 рублей за комплект.

Неисправности и их устранение

Самая частая проблема — ворота не открываются до конца. Причина обычно в ослабших пружинах или загрязнении направляющих. Нужно проверить пружины и отрегулировать натяжение. Направляющие промывают от грязи щеткой и смазывают силиконом.

Ворота заедают на середине подъема. Скорее всего, перекошена одна из направляющих. Проверяют горизонтальность шин уровнем. При необходимости ослабляют крепления и выравнивают направляющую. После выравнивания затягивают болты и проверяют плавность хода.

Тросы изнашиваются и рвутся. Причина — перегрузка или усталость металла. Замена тросов — сложная операция. Перед заменой фиксируют ворота в открытом положении стопорами. Только после этого снимают старый трос и ставят новый.

Привод не реагирует на пульт. Первым делом проверяют батарейки в пульте. Затем смотрят — мигает ли индикатор на приемнике. Если нет, возможно, выбит предохранитель привода. Его замена стоит копейки, но найти и заменить может только электрик.

Сравнение с другими типами ворот

Распашные ворота — самые дешевые, но требуют места перед гаражом. Неудобно зимой — снег приходится убирать перед каждым открыванием. Плюс — надежность и ремонтопригодность. Секционные ворота дороже, но компактнее и теплее.

Откатные ворота — это вариант для широких проемов. Они откатываются вдоль забора. Требуется свободное место сбоку от проема (ширина ворот плюс 40%). Секционные ворота занимают меньше места, но подходят только для гаражей.

Рулонные ворота (роллетные) — самые компактные. Полотно скручивается в рулон над проемом. Но у них слабая теплоизоляция и низкая устойчивость к взлому. Толщина ламелей — до 20 мм. Для серьезной защиты лучше подходят секционные ворота.

Выбор и покупка

При выборе ворот обращают внимание на производителя. Европейские бренды (Hörmann, Novoferm) служат 15-20 лет. Китайские и турецкие — до 10 лет. Разница в цене — в 2-3 раза. Но европейские запчасти легче найти и заменить.

Гарантия на ворота обычно 1-2 года. На привод — 1 год. На сэндвич-панели производитель может давать гарантию 5 лет на отслоение покрытия. Но гарантия не распространяется на повреждения от ударов и неправильной эксплуатации.

Установка ворот профессионалами стоит от 5000 до 15000 рублей. Самостоятельный монтаж возможен, но сложен. Нужен хотя бы один помощник. Время установки — 4-6 часов при хорошей подготовке проема.

Средняя цена секционных ворот шириной 2,5 метра и высотой 2,2 метра — от 30000 до 60000 рублей. В комплект обычно входит полотно, направляющие, торсионный механизм и привод. Дополнительно оплачивается установка и настройка.

Особенности зимней эксплуатации

Зимой главная проблема — образование наледи на уплотнителях. Если гараж неотапливаемый, влага из воздуха конденсируется на холодном металле. Капли стекают вниз и замерзают на резине. Решение — установка вентиляции в гараже и обработка уплотнителей.

Второй момент — промерзание торсионных пружин. При низких температурах смазка в пружинах густеет. Ворота открываются медленнее и с усилием. Если мороз застал врасплох, помогает прогрев пружин строительным феном.

Если гараж отапливаемый, на полотне может образовываться конденсат. Теплый воздух встречается с холодной поверхностью панелей. Результат — капли воды внутри гаража. Чтобы этого избежать, нужна пароизоляция со стороны гаража и постоянное отопление.

Дефекты из-за неправильного монтажа

Неровно стоящие ворота — результат кривого проема. Если стены не строго вертикальны, полотно будет задевать за направляющие. Исправить это можно только регулировкой направляющих. В запущенных случаях — демонтажом и переустановкой.

Самопроизвольное закрывание ворот — признак слабых пружин. Пружины могли растянуться со временем. Нужно вызвать мастера для натяжения или замены пружин. Самостоятельно крутить регулировочные гайки опасно — пружины могут лопнуть.

Шум при работе — чаще всего результат износа подшипников в роликах. Необходима замена роликов на новые. Экономия здесь неуместна — старые подшипники могут развалиться и повредить полотно.

Сквозняки под нижним уплотнителем — проблема перекоса полотна. Проверяют горизонтальность нижней секции. Если она кривая, регулируют натяжение левого и правого тросов.

Безопасность и защита от взлома

Секционные ворота считаются достаточно надежными против взлома. Полотно из сэндвич-панелей трудно разрезать ножницами по металлу. Но злоумышленники могут пытаться выдавить ворота с помощью домкрата в районе нижнего замка.

Для повышения взломостойкости используют дополнительные замки Extel или Abus. Эти замки блокируют ролики в нижней части ворот. Стоят они от 3000 рублей. Установка занимает 20-30 минут.

Автоматика безопасности (фотоэлементы) обязательна для ворот массой более 50 кг. Если ворота зажимают что-то, они останавливаются и крестообразно реверсируют. Это предотвращает травмы людей и повреждение автомобилей.

Для защиты от отжатия снизу ставят концевые выключатели. Они срабатывают, если полотно не дошло до конца вниз на 5 см. Ворота не закроются, если машина стоит не полностью въехав.

Техническое обслуживание своими руками

Раз в месяц проверяют состояние уплотнителей. Особенно нижнего — он сильнее всего изнашивается. Если резина потрескалась, ее заменяют. Цена нового уплотнителя — 300-500 рублей за метр.

Раз в год смазывают все трущиеся детали: петли, ролики, шарниры. Используют силиконовый спрей WD-40 или аналоги. Нельзя использовать графитную смазку на пластиковых деталях — она их разрушает.

Раз в два года проверяют натяжение тросов. Они должны быть равномерно натянуты с обеих сторон. Если один трос ослаблен, ворота будут перекашиваться. Регулировка производится гайками на барабанах.

Раз в три года вызывают мастера для полного техосмотра. Специалист проверяет состояние пружин, подшипников, сварных швов. При необходимости меняет изношенные детали. Профилактика обходится дешевле ремонта.

Итоги и советы застройщику

Секционные подъемные ворота — оптимальный выбор для частного гаража. Они экономят место, хорошо утепляют и удобны в управлении. Единственный недостаток — высокая цена по сравнению с распашными воротами.

Главное правило — не экономить на установке. Криво поставленные ворота будут доставлять проблемы годами. Лучше заплатить профессионалам один раз, чем каждую зиму тратиться на ремонт.

Выбирая комплектацию, обращают внимание на толщину металла и качество уплотнителей. Чем они толще и качественнее, тем дольше прослужат ворота. Толщина сэндвич-панели 40 мм подходит для большинства гаражей — это стандартный и проверенный вариант.

Не стоит забывать о вентиляции. Без нее в гараже будет сыро, даже с самыми теплыми воротами. Зимой конденсат будет разрушать крепеж и направляющих. Простая приточная вентиляция решает эту проблему.

В заключение стоит отметить: секционные ворота — это технически сложное изделие. Но при правильном монтаже и уходе они служат верой и правдой 15-20 лет. Главное — не игнорировать тревожные признаки неисправности и своевременно вызывать мастера.

Таблица: Ключевые характеристики и нормативы секционных подъемных гаражных ворот

В данной таблице представлены основные технические параметры, нормативные требования и ценовые ориентиры для секционных гаражных ворот, основанные исключительно на данных из статьи. Все данные, включая размеры, мощность, цены и сроки, строго соответствуют указанным в тексте.

Параметр / Характеристика	Значение / Описание	Примечание (из текста)
Толщина сэндвич-панели	40 мм (стандарт), 45-50 мм (для отапливаемых)	Внутри пенополиуретан.
Толщина металла (сталь)	От 0,4 до 0,6 мм	Оцинкованная сталь с полимерным покрытием.
Стандартный подъем (высота)	До 2,5 метров	Высокий подъем — до 6 метров.
Мощность привода (бытовые модели)	От 500 до 1000 Вт	Электрический двигатель.
Ресурс торсионных пружин	10-20 тысяч циклов открывания	—
Допустимое отклонение по диагонали проема	Не более 5 мм на 2 метра высоты	По нормативам.
Допустимая неровность стен	Не более 10 мм на метр	—
Шаг крепления направляющих (анкерные болты)	500-600 мм	Глубина в бетон: 60-80 мм.
Минимальная притолока (пространство над проемом)	Не менее 200 мм (стандарт), до 400 мм (для высоких ворот)	Для низкого подъема: 100-150 мм.
Минимальное расстояние от проема до потолка	150-200 мм	—
Требования к высоте ворот (СП 53.13330.2019)	Не менее 2 метров	Ширина для одного авто — от 2,5 метров.
Сопротивление теплопередаче (для отапливаемых гаражей)	Не менее 2,0 Вт/(м²·°C)	У панели 40 мм — около 1,5 Вт/(м²·°C).
Ветровая нагрузка (ГОСТ 31174-2003)	До 0,5 кПа	—
Максимальный вес полотна на кв. метр (ГОСТ)	Не более 150 кг	—
Запас прочности торсионных пружин	Не менее 2,5	—
Частота радиопульта	433 МГц	Дальность — до 30 метров.
Высота установки фотоэлементов	10-20 см от пола	Обязательны для ворот массой более 50 кг.
Срок службы оцинковки (нормальные условия)	5-10 лет	У моря / в промзоне: 2-3 года.
Ресурс уплотнителя (нижний)	3-5 лет	—
Стоимость замены ролика	500-1000 рублей	—
Стоимость ветровых замков (комплект)	От 2000 рублей	—
Цена новых уплотнителей	300-500 рублей за метр	—
Цена дополнительных замков (Extel/Abus)	От 3000 рублей	—
Стоимость установки профессионалами	От 5000 до 15000 рублей	Время установки: 4-6 часов.
Средняя цена ворот (2,5м x 2,2м)	От 30000 до 60000 рублей	В комплекте: полотно, направляющие, механизм, привод.
Срок службы европейских брендов	15-20 лет	Китайские/турецкие: до 10 лет.
Гарантия на ворота / привод / панели	1-2 года / 1 год / 5 лет (на отслоение покрытия)	—

Частые вопросы по теме (FAQ)

Какую толщину сэндвич-панели лучше выбрать для гаража?

Стандартная толщина сэндвич-панели секционных ворот составляет 40 мм. Этого достаточно для неотапливаемого гаража. Для отапливаемых гаражей иногда используют панели толщиной 45-50 мм, так как сопротивление теплопередаче сэндвич-панели 40 мм с пенополиуретаном составляет около 1,5 Вт/(м²·°C), а по нормативам СП 50.13330.2012 для отапливаемых гаражей требуется не менее 2,0 Вт/(м²·°C), поэтому дополнительно потребуется утепление проема.

Какие минимальные требования к проему для монтажа секционных ворот?

По нормативам отклонение по диагонали проема не должно превышать 5 мм на 2 метра высоты, а допустимая неровность стен — не более 10 мм на метр. Минимальное расстояние от верха проема до потолка должно составлять 150-200 мм. Для стандартных ворот требуется притолока (пространство над проемом) не менее 200 мм, для высоких ворот (более 3 метров) — до 400 мм. Ширина проема бывает от 2 до 6 метров, высота — от 1,8 до 3 метров.

Как часто нужно проводить техническое обслуживание ворот?

Раз в месяц проверяют состояние уплотнителей, особенно нижнего. Раз в полгода смазываются торсионные пружины, ролики и шарниры графитовой смазкой или силиконовым спреем (вазелин и машинное масло не подходят). Раз в три месяца проверяется натяжение тросов. Раз в два года проверяется равномерность натяжения тросов. Раз в три года рекомендуется вызывать мастера для полного техосмотра, включающего проверку пружин, подшипников и сварных швов.

На сколько циклов открывания рассчитаны торсионные пружины и какой у них запас прочности?

Торсионные пружины секционных ворот рассчитаны на 10-20 тысяч циклов открывания. Согласно ГОСТ 31174-2003, пружины обязаны иметь запас прочности не менее 2,5. Также по этому ГОСТу вес полотна не должен превышать 150 кг на квадратный метр, а ворота должны выдерживать ветровую нагрузку до 0,5 кПа.

Нужны ли фотоэлементы и дополнительные замки для взломостойкости?

Фотоэлементы обязательны по нормативам для ворот массой более 50 кг. Они ставятся на высоте 10-20 см от пола по краям проема и останавливают ворота, если луч прерывается. Для повышения взломостойкости рекомендуется использовать дополнительные замки Extel или Abus, которые блокируют ролики в нижней части ворот. Стоят такие замки от 3000 рублей, а установка занимает 20-30 минут.
