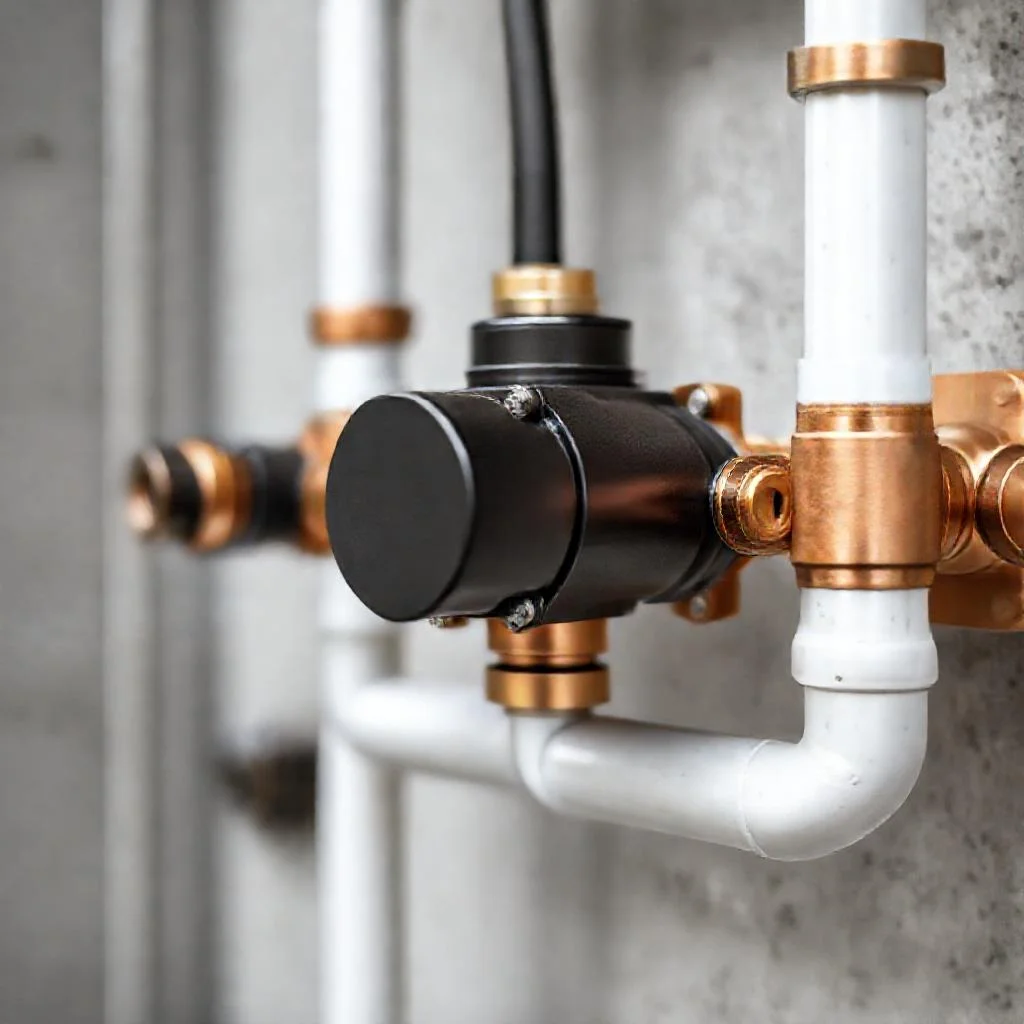

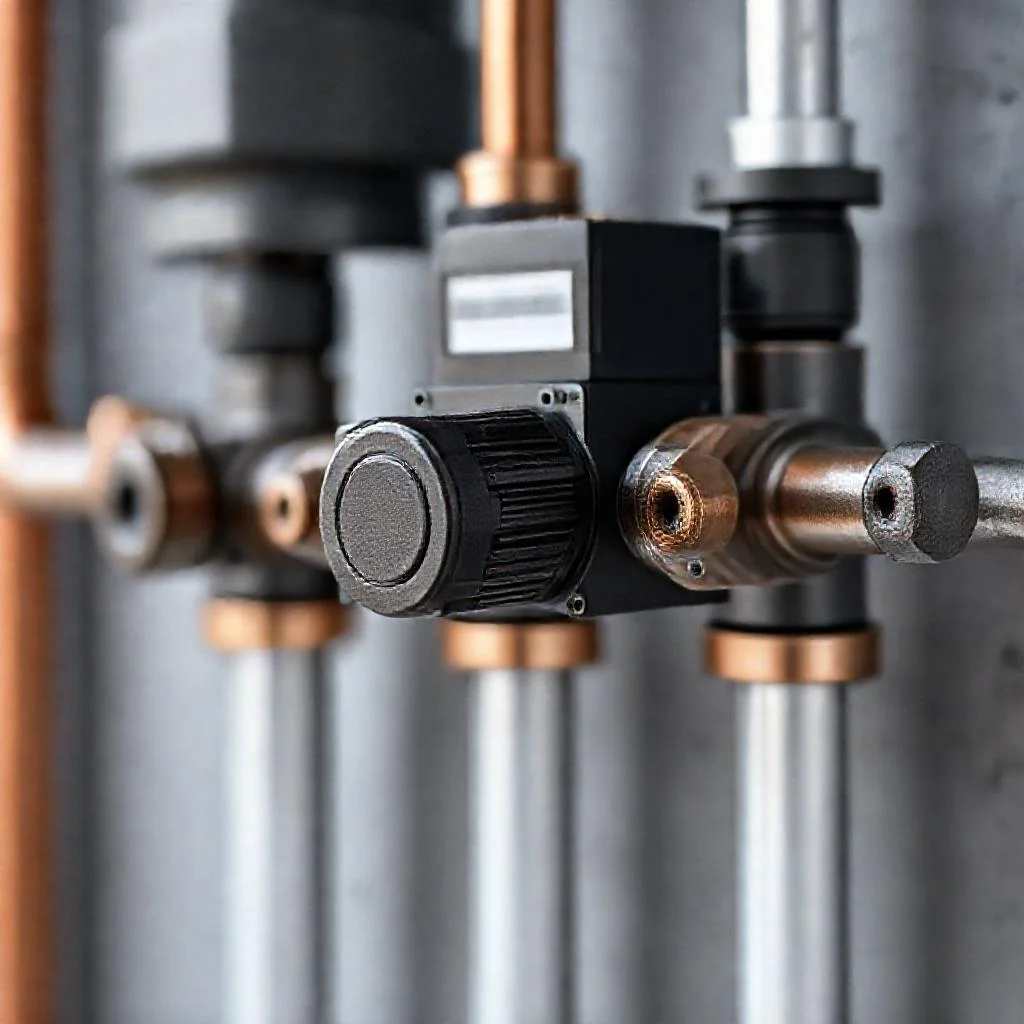

Сервопривод термоэлектрический для коллектора — это устройство, которое автоматически регулирует поток теплоносителя в системе теплого пола или радиаторного отопления. По сути, это маленький электрический моторчик с механизмом, который открывает или закрывает клапан на гребенке коллектора. Без него современная система отопления работает вслепую, а с ним каждая комната получает ровно столько тепла, сколько нужно.
Чтобы понять принцип работы, достаточно представить обычный водопроводный кран. Человек поворачивает вентиль — вода течет сильнее или слабее. Сервопривод делает то же самое, но без участия рук. Он получает сигнал от термостата (комнатного контроллера) и сам поворачивает шток клапана на нужный угол. Внутри привода стоит электродвигатель и зубчатая передача, которая преобразует вращение в поступательное движение. В результате шток либо нажимает на седло клапана, перекрывая воду, либо отходит, открывая проток.
В бытовых системах отопления применяют два основных типа сервоприводов: нормально открытые и нормально закрытые. Первые в обесточенном состоянии держат клапан открытым — вода циркулирует свободно. Вторые, наоборот, при отсутствии питания перекрывают поток. Какой из них ставить, зависит от логики работы всей системы. Чаще всего на теплых полах используют нормально закрытые: если пропадет свет, контуры отключатся, чтобы не перегреть помещение, когда насос встанет.
Важный элемент любого термоэлектрического привода — концевой выключатель или датчик хода. Когда шток доходит до крайнего положения (клапан полностью открыт или закрыт), двигатель отключается. Это предотвращает поломку механизма и экономит электроэнергию. Некоторые модели имеют ручной дублер — рычажок или кольцо, позволяющее вручную открыть клапан при монтаже или в случае отказа автоматики.
Строительные нормативы не предъявляют отдельных жестких требований именно к сервоприводам, но они входят в состав систем автоматизации, описанных в СП 60.13330.2020 (Отопление, вентиляция и кондиционирование). Согласно этому своду правил, в каждом помещении должен быть индивидуальный регулирующий орган. Для жилых комнат это означает, что контур теплого пола или радиатор обязаны иметь возможность независимой настройки. Сервопривод как раз и выполняет эту роль.
Электрические характеристики тоже регламентированы. Питание подается напряжением 24 вольта (реже 220 В). Для систем «умный дом» и простых комнатных термостатов принят стандарт 24 В — это безопасно, и при монтаже не нужны специальные меры защиты. Потребляемая мощность привода маленькая — около 2–4 ватт в момент движения. В статике (когда клапан зафиксирован в положении) ток не потребляется вообще. Поэтому сервоприводы можно подключать к недорогим термостатам без дополнительных реле.
Время срабатывания — еще одна характеристика, на которую стоит обратить внимание. Обычные модели закрываются за 3–5 минут. Это сделано специально, чтобы избежать гидроударов в трубах. Если клапан захлопнется за секунду, резкое изменение давления может повредить коллектор или соединения. Долгое закрытие — признак грамотно спроектированной системы, а не брака.
Теперь о самом интересном: как термоэлектрический привод понимает, что пора закрыться или открыться. Внутри привода нет термометра и «мозга». Он выполняет только команду. Команду отдает комнатный термостат. Когда температура в комнате достигает заданного значения (например, +22 °С), термостат размыкает цепь, подача напряжения на сервопривод прекращается, и пружина (или возвратный механизм) закрывает клапан. Если температура падает, термостат замыкает контакты, привод получает питание и открывает проток. Это простейшая двухпозиционная логика (включено/выключено).
Существуют более сложные модели с плавным регулированием (пропорциональные). Они получают аналоговый сигнал или цифровую шину и могут удерживать клапан в любом промежуточном положении, а не только полностью открытым или закрытым. Такие приводы дороже, но дают более точный температурный контроль без скачков.
Сервопривод с парафиновым элементом — отдельная конструкция, которая встречается в бюджетных системах. Внутри такого привода находится капсула с парафином. При нагреве (от подаваемого напряжения) парафин расширяется, толкает поршень и плавно открывает проток теплоносителя в петлю теплого пола. Комнатный термостат подает питание до тех пор, пока температура не поднимется до нужной отметки. Как только термостат размыкает цепь, парафин остывает, сжимается, и пружина закрывает клапан. Главный плюс — бесшумность и дешевизна. Минус — медленная реакция. Парафиновый элемент не умеет давать команду «немного приоткрыть» в аналоговом режиме, он работает только по принципу «есть ток — греется — открывается», «нет тока — остывает — закрывается».
При монтаже сервопривода на коллектор нужно соблюдать порядок действий. Сначала на резьбу клапана (она обычно стандартная М30х1,5) накручивается латунная гайка привода. Затягивается от руки, без ключа — излишнее усилие может деформировать корпус. Затем на корпус привода надевается фиксирующая скоба или защелкивается хомут. Если привод имеет ручной дублер, перед установкой его ставят в положение «открыто». Когда все собрано, подают питание на термостат и проверяют, как шток утапливается и возвращается обратно.
Частая ошибка новичков — установка сервопривода на коллектор, который стоит выше уровня термостата. Воздушные пробки в контуре могут исказить работу привода: клапан закрыт, а теплоноситель не циркулирует не из-за штока, а из-за воздуха. Поэтому перед настройкой системы обязательно удаляют воздух через автоматические воздухоотводчики на самом коллекторе.
Еще одна практическая рекомендация: если в доме несколько контуров (например, три комнаты и ванная), для каждого нужен отдельный сервопривод и отдельный термостат. Нельзя запитать два привода от одного термостата последовательно, если только производитель не разрешил такую схему. Лучше использовать параллельное подключение, но перед этим стоит убедиться, что суммарный ток всех приводов не превышает допустимую нагрузку контактов термостата (обычно 2–4 ампера). Если превышает — ставят промежуточное реле.
Срок службы качественного сервопривода составляет 10–15 лет при условии, что теплоноситель чистый и температура в подающем коллекторе не превышает +90 °С. Хотя в контурах теплых полов вода редко поднимается выше +45 °С, в радиаторных системах возможен и +80 °С. Для таких условий выпускают модели с усиленной термостойкостью — они маркируются соответствующей надписью на корпусе.
Разбирая поломки, стоит отдельно упомянуть заклинивание штока. Это происходит из-за отложений солей жесткости на внутренних поверхностях клапана. Если воду в системе не умягчают, со временем накипь сужает зазор, и усилие привода становится недостаточным для сдвига штока. В таких случаях помогают только промывка коллектора или замена клапана. Сам привод при этом часто остается целым. Чтобы избежать проблемы, рекомендуется устанавливать фильтры на подающую магистраль перед гребенкой и хотя бы раз в год проверять подвижность клапанов вручную.
С точки зрения нормативной базы, сервоприводы подпадают под требования к приборам автоматики. В СП 60.13330.2020 есть пункт о том, что все отопительные приборы (кроме лестничных клеток и коридоров) должны иметь регуляторы температуры. Сервопривод в паре с термостатом полностью удовлетворяет этому требованию. Более того, в энергоэффективных домах (стандарт «пассивный дом») использование сервоприводов на каждом контуре считается обязательным, поскольку только так можно реализовать поквартирный и покомнатный учет тепла.
Как выбрать подходящую модель для коллектора? Первым делом смотрят на тип резьбового соединения. Почти все европейские коллекторы (Uponor, Rehau, Oventrop, Valtec) имеют резьбу М30х1,5. Но встречаются и другие стандарты — например, 3/8 или 1/2 дюйма. Если резьба не совпадает, понадобится переходник. Второй параметр — ход штока. Обычно достаточно 4–5 мм. Если клапан с большим ходом, сервопривод, рассчитанный на меньший ход, не сможет его полностью закрыть, и наоборот, при слишком длинном штоке механизм сломает седло клапана.
Напряжение питания выбирают исходя из возможностей термостата. Если в доме уже проведена проводка 220 В, проще купить привод на 220 В. Но безопаснее работать с низким напряжением 24 В — особенно в помещениях с высокой влажностью (ванная, кухня). Современные термостаты для теплых полов часто имеют встроенный трансформатор и выдают 24 В напрямую. Тогда никаких дополнительных блоков питания не нужно.
В заключение стоит ответить на вопрос: зачем вообще ставить сервоприводы на коллектор, если можно просто отрегулировать расходомеры один раз и забыть? Ручная балансировка работает только в теории постоянного тепла. В реальности солнце светит в окна, люди включают бытовую технику, количество жильцов меняется. Все это влияет на температуру. Только автоматика способна подстраиваться под эти изменения. Сервопривод — самый дешевый и надежный способ превратить обычный коллектор в самоподстраивающуюся систему, не переплачивая за сложную электронику.
Таблица: Технические характеристики и особенности термоэлектрических сервоприводов для коллектора
В таблице ниже систематизированы ключевые параметры, типы, условия эксплуатации и монтажные нюансы сервоприводов, применяемых в системах коллекторного отопления. Данные строго соответствуют информации, приведенной в статье, и не содержат вымышленных значений. Таблица помогает быстро сравнить электрические характеристики, варианты исполнения и требования к установке.
| Параметр / Характеристика | Описание / Значение | Примечание / Нюансы |
|---|---|---|
| Напряжение питания (основное) | 24 В (постоянного или переменного тока) | Стандарт для систем «умный дом» и комнатных термостатов. Реже встречается 220 В. 24 В безопаснее для влажных помещений (ванная, кухня). Современные термостаты для теплых полов часто имеют встроенный трансформатор на 24 В. |
| Потребляемая мощность | 2–4 Вт (в момент движения) | В статике (положение зафиксировано) ток не потребляется. Это позволяет подключать приводы к недорогим термостатам без дополнительных реле. |
| Время срабатывания (закрытие/открытие) | 3–5 минут | Преднамеренно медленное для предотвращения гидроударов. Быстрое закрытие (за секунду) может повредить коллектор или соединения. |
| Ход штока (типовой) | 4–5 мм | Если ход клапана больше, сервопривод с меньшим ходом не сможет полностью закрыть клапан. Слишком длинный шток может сломать седло клапана. |
| Тип резьбового соединения | M30x1,5 (стандарт для европейских коллекторов: Uponor, Rehau, Oventrop, Valtec) | Встречаются также резьбы 3/8″ или 1/2″. При несовпадении требуется переходник. |
| Конструктивные типы | Нормально открытые (НО) и нормально закрытые (НЗ) | НО: в обесточенном состоянии клапан открыт. НЗ: при отсутствии питания поток перекрыт. Для теплых полов чаще выбирают НЗ — при пропадании света контуры отключаются, предотвращая перегрев. |
| Материал | Латунная гайка на резьбе клапана, корпус привода — пластик (типично) | Гайку затягивают от руки, без ключа, чтобы не деформировать корпус. |
| Тип управления | Двухпозиционное (вкл/выкл) — базовый принцип | Команда от комнатного термостата: при достижении заданной температуры цепь размыкается, пружина (или возвратный механизм) закрывает клапан. Существуют также пропорциональные модели с плавным регулированием — они дороже. |
| Конструкция: парафиновый элемент | В бюджетных системах: капсула с парафином, расширяющимся при нагреве. | Работает по принципу «есть ток — греется — открывается», «нет тока — остывает — закрывается». Плюсы: бесшумность, низкая стоимость. Минус: медленная реакция, только двухпозиционная логика. |
| Элементы автоматики и защиты | Концевой выключатель или датчик хода | Отключает двигатель при достижении крайних положений (полностью открыт/закрыт). Некоторые модели имеют ручной дублер (рычажок/кольцо) для ручного управления при монтаже или отказе автоматики. |
| Срок службы | 10–15 лет | При условии чистого теплоносителя и температуры на подаче не выше +90 °С. Для радиаторных систем (до +80 °С) выпускают модели с усиленной термостойкостью — они маркируются. |
| Нормативная база | СП 60.13330.2020 (Отопление, вентиляция и кондиционирование) | Согласно СП, в каждом помещении должен быть индивидуальный регулирующий орган. Сервопривод с термостатом полностью удовлетворяет этому требованию. В энергоэффективных домах (стандарт «пассивный дом») использование таких приводов на каждом контуре обязательно. |
| Требования к подключению | Параллельное подключение, не последовательное (если только производитель не разрешил иное) | На каждый контур — отдельный сервопривод и отдельный термостат. Суммарный ток всех приводов не должен превышать допустимую нагрузку контактов термостата (обычно 2–4 А). При превышении — установка промежуточного реле. |
| Частая ошибка монтажа | Установка сервопривода на коллектор, расположенный выше уровня термостата | Воздушные пробки могут исказить работу привода. Перед настройкой необходимо удалить воздух через автоматические воздухоотводчики на коллекторе. |
| Рекомендации по эксплуатации | Установка фильтров на подающую магистраль перед гребенкой; проверка подвижности клапанов вручную не реже 1 раза в год | Отложения солей жесткости (накипь) вызывают заклинивание штока. Промывка коллектора или замена клапана решают проблему; сам привод часто остается целым. |
Частые вопросы по теме (FAQ)
Чем отличается «нормально открытый» сервопривод от «нормально закрытого»?
Разница заключается в положении клапана при отсутствии электропитания. «Нормально открытый» сервопривод в обесточенном состоянии держит клапан открытым, обеспечивая свободную циркуляцию теплоносителя. «Нормально закрытый», наоборот, при пропадании питания перекрывает поток. На теплых полах чаще используют нормально закрытые модели: если свет отключается, контуры отключаются, чтобы избежать перегрева помещения, когда насос не работает.
Какое напряжение нужно для подключения сервопривода коллектора?
Питание подается напряжением 24 вольта (реже 220 В). Для систем «умный дом» и обычных комнатных термостатов стандартом является 24 В — это безопасно и не требует специальных мер защиты при монтаже. Потребляемая мощность в момент движения маленькая — около 2-4 ватт, в статике ток не потребляется.
Почему сервопривод закрывается так долго (3-5 минут)? Это брак?
Нет, это не брак, а особенность грамотно спроектированной системы. Время срабатывания 3-5 минут заложено специально, чтобы избежать гидроударов в трубах. Если клапан захлопнется за секунду, резкое изменение давления может повредить коллектор или соединения.
Как сервопривод понимает, что нужно открыться или закрыться?
Внутри привода нет термометра. Он выполняет только команду от комнатного термостата. Когда температура достигает заданного значения (например, +22 °С), термостат размыкает цепь, подача напряжения прекращается, и пружина закрывает клапан. Если температура падает, термостат замыкает контакты, привод получает питание и открывает проток. Это двухпозиционная логика (включено/выключено).
Обязательно ли ставить отдельный сервопривод на каждый контур теплого пола?
Да, обязательно. Если в доме несколько контуров (например, три комнаты и ванная), для каждого нужен отдельный сервопривод и отдельный термостат. Нельзя запитать два привода от одного термостата последовательно, если только производитель не разрешил такую схему. Параллельное подключение допускается, но нужно убедиться, что суммарный ток всех приводов не превышает 2-4 ампера (допустимую нагрузку контактов термостата).
