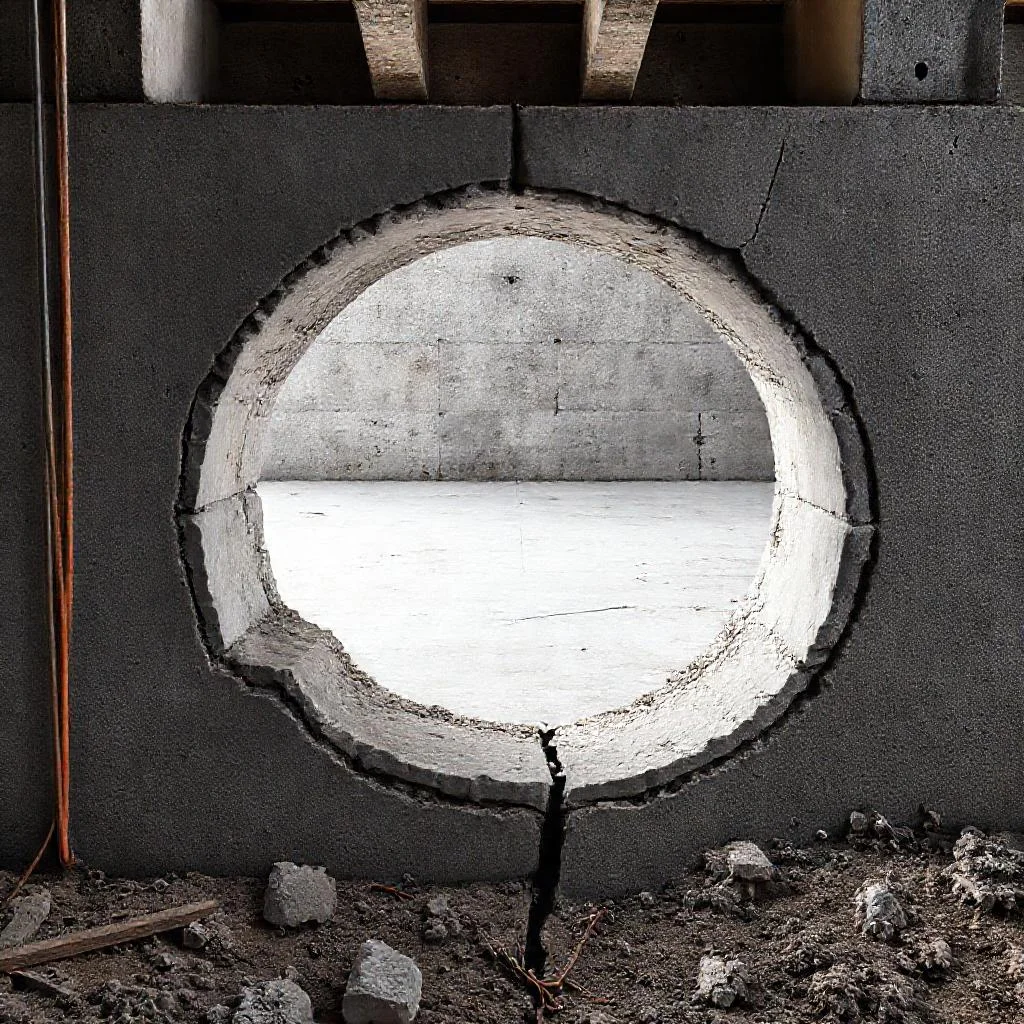

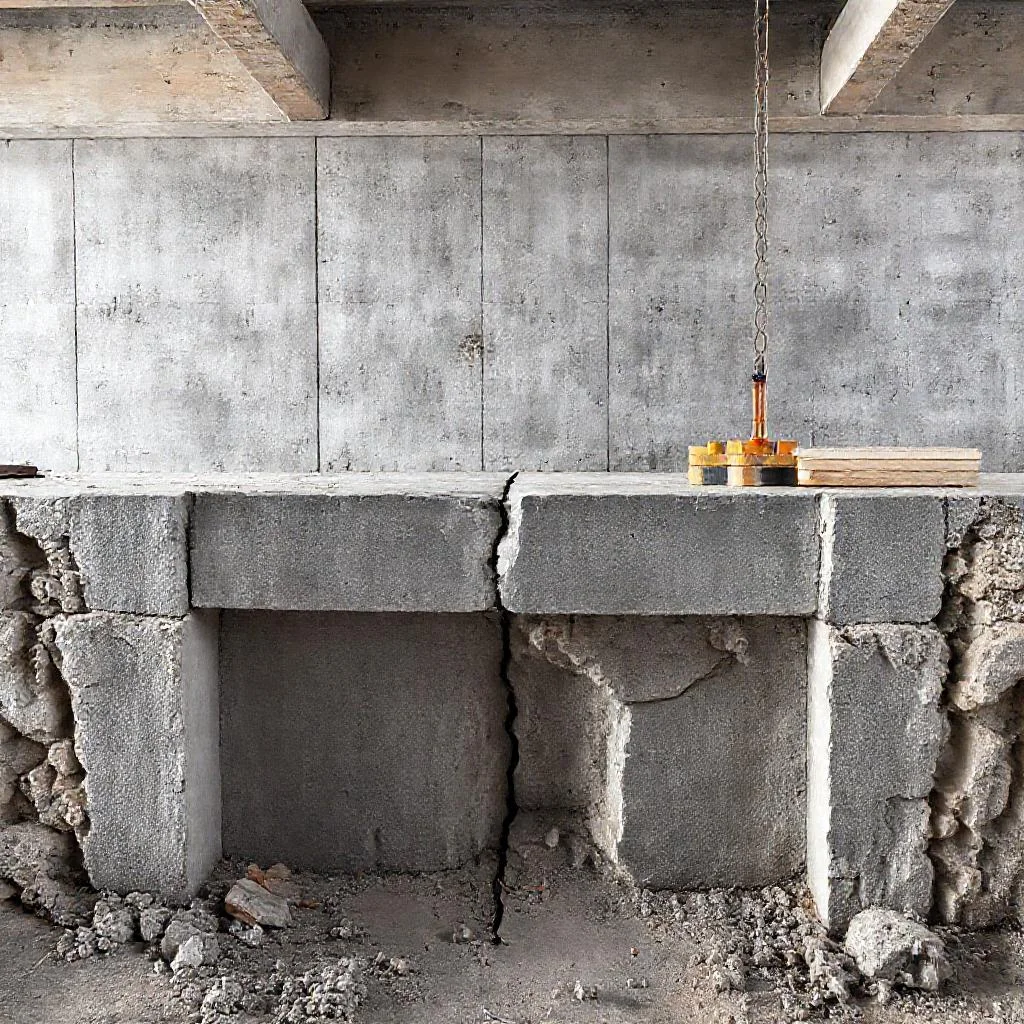

Почему лопнул фундамент под плитами? Разбираем сквозную трещину в ленте без армопояса
Представьте картину: дом или гараж уже построен, перекрытие из тяжелых плит лежит на месте. И вдруг владелец замечает, что по цоколю или по самой ленте фундамента пошла трещина. Часто она проходит прямо под стеной, насквозь. Для начинающего застройщика это выглядит как катастрофа. Но на самом деле это классический дефект, у которого есть одна главная причина — отсутствие верхнего армопояса.
Фундамент в этом случае работает не так, как предполагалось. Вместо того чтобы равномерно давить на грунт, он начинает изгибаться под весом плит перекрытия. И если в верхней части ленты нет арматуры, бетон просто разрывается. Трещина уходит вниз. Исправить такой дефект потом очень сложно. Поэтому проще понять причины и не допустить их на этапе стройки.
Как работает лента без армопояса под нагрузкой? Простая физика изгиба
Любая железобетонная конструкция (балка, фундаментная лента) работает по принципу сопротивления изгибу. Когда плита опирается на ленту, она давит сверху. Грунт или подушка снизу оказывают сопротивление. Возникает изгибающий момент.
Для простоты: представьте линейку, которая лежит на двух опорах. Если надавить на середину сверху, она прогнется. Верхняя часть линейки сожмется, а нижняя — растянется. С фундаментом всё наоборот. Если грунт под лентой просаживается (или выпирает от мороза), лента работает как балка на упругом основании. В ней нижняя часть может сжиматься, а верхняя — растягиваться. Именно верхняя часть и испытывает самые сильные растягивающие напряжения.
Бетон отлично работает на сжатие. Он держит колоссальные нагрузки, если его сжимать. Но на растяжение бетон слаб. Его предел прочности на растяжение в 10-15 раз меньше, чем на сжатие. Поэтому, когда в верхней зоне ленты возникают растягивающие усилия, бетон просто рвется. Арматура в этой зоне обязана взять на себя растяжение. Если её там нет — трещина неизбежна.
Главный виновник: отсутствие рабочей арматуры в верхней части ленты
Сквозная трещина в мелкозаглубленной ленте при опирании плит перекрытия почти всегда говорит об одном: строители не заложили арматурный пояс в верхней части фундамента. Часто встречается ситуация, когда арматуру кладут только внизу ленты — в зоне подошвы. Считается, что это защитит от продавливания. Но это работает только для тяжелых зданий или для ленты, которая работает как балка, лежащая на жестком основании.
Когда плиты перекрытия опираются прямо на ленту, нагрузка передается точечно или по узкой полосе. Под плитой возникает зона сжатия, а по краям — зона растяжения. Если нет верхнего арматурного каркаса, который соединяет все стенки ленты в единое целое, бетон трескается ровно по линии опирания плиты.Часто эта трещина проходит вертикально или под небольшим углом, пересекая всю ленту от верха до низа.
Ошибка усугубляется, если плиты кладут прямо на ленту без выравнивающей стяжки или без армопояса. Еще хуже — когда используют пустотные плиты ПК или ПБ. Они тяжелые. Вес одной плиты длиной 6 метров может достигать 3-4 тонн. И это только полезная нагрузка без учета веса стен, мебели и людей.
Нарушение технологии: почему это происходит на практике
Начинающие строители часто экономят на арматуре. Им кажется, что если фундамент залит качественным бетоном марки М300, он и так выдержит. Но это заблуждение. Бетон без арматуры — это хрупкий камень. Он может треснуть от усадки или от малейшей подвижки грунта. А если сверху давят плиты — трещина появляется почти гарантированно.
Еще одна популярная ошибка — недостаточная глубина заложения. Мелкозаглубленная лента (МЗЛФ) закладывается выше глубины промерзания. Она рассчитана на то, что грунт под ней будет работать как упругое основание. Но если грунт пучинистый (глина, суглинок), зимой он расширяется и выталкивает фундамент. Процесс называется морозное пучение. Сама лента не ломается, если она армирована и сверху и снизу. Но если верхней арматуры нет, при пучении лента изгибается как дуга, и трещина появляется в самой слабой точке — в зоне опирания плиты.
Нередко можно встретить ситуацию, когда арматура есть, но она не связана. Используют отдельные прутки, которые просто лежат в опалубке, не соединенные в каркас. Такая арматура не работает как единое целое. Она просто не воспринимает изгибающий момент. Трещина появляется так же, как и при полном отсутствии арматуры.
Частые ошибки при ремонте и строительстве
В этом блоке собраны самые распространенные ситуации, которые приводят к сквозным трещинам в ленте. Знание этих ошибок помогает избежать их на своем объекте или вовремя заметить проблему у соседа-подрядчика.
- Первая ошибка: класть плиты сразу на ленту, без армопояса. Категорически нельзя опирать тяжелые пустотные плиты ПК или ПБ непосредственно на кладку из блоков или на монолитную ленту, если в ней нет развитого верхнего арматурного каркаса. По нормам СП 22.13330, расчет на излом ленты должен учитывать распределение нагрузки от плит. Если нагрузка точечная, фундамент должен быть специально усилен. Часто застройщики думают, что залили ленту «на совесть», и этого достаточно. Но через год-два появляется трещина.
- Вторая ошибка: неправильная гидроизоляция и отсутствие дренажа. Если грунт под лентой постоянно мокрый, зимой он сильнее пучинится. Пучинистый грунт давит на подошву ленты неравномерно. Это создает дополнительные изгибающие усилия. В сочетании с нагрузкой от плит перекрытия лента лопается. Дренаж и отмостка — не роскошь, а обязательные меры для сохранения целостности фундамента.
- Третья ошибка: экономия на бетоне и арматуре. Использование низкомарочного бетона (М200 и ниже) или арматуры малого диаметра (менее 12 мм) превращает ленту в слабую конструкцию. Бетон должен быть не ниже М300, а арматура — периодического профиля (рифленая), диаметром от 12 мм для рабочей арматуры. Верхняя зона ленты должна армироваться минимум двумя прутками такого же диаметра. Если проект предполагает армопояс, то его делать обязательно — это не просто совет.
- Четвертая ошибка: неправильное устройство подушки. Если подушка под лентой не утрамбована, имеет неоднородный состав (глина с песком), то под нагрузкой от плит грунт проседает неравномерно. Это создает локальный прогиб ленты. Результат — та же сквозная трещина. Подушка должна быть из песка или щебня, толщиной не менее 30-40 см, с послойной трамбовкой виброплитой.
- Пятая ошибка: ведение строительства зимой без прогрева бетона. Бетон при замерзании теряет прочность. Вода в смеси замерзает, превращаясь в лед. После оттаивания бетон становится рыхлым и не может нести нагрузку. Если на такой фундамент весной положить плиты, лента просто раздавится. Трещина пойдет не только сверху, но и по всей высоте. Зимой бетонировать можно только с использованием противоморозных добавок и с подогревом.
- Шестая ошибка: слишком широкий шаг поперечной арматуры (хомутов). Если хомуты стоят редко, продольные прутки могут выпучиться или сместиться. Арматурный каркас теряет жесткость. В рабочем положении стержни должны быть защищены от бокового выпучивания. Нормальный шаг хомутов — 200-300 мм. Если делать реже, каркас просто развалится при заливке.
Почему важно делать армопояс? Конструктивное решение проблемы
Армированный пояс (или ростверк) — это монолитная железобетонная балка, которая проходит по верху фундаментных блоков или по верху ленты. Она связывает все стены фундамента в единую жесткую пространственную коробку. Армопояс принимает на себя нагрузку от плит перекрытия и равномерно перераспределяет её по всему периметру фундамента.
Если вы заливаете мелкозаглубленную ленту под плиты, обязательно делайте верхний арматурный каркас. Он должен быть таким же по сечению, как и нижний. То есть если внизу два прутка диаметром 12 мм, то сверху тоже должно быть два таких же прутка. И они должны быть связаны хомутами или поперечной арматурой с шагом не более 300 мм. Только тогда лента будет работать как балка, способная выдержать изгиб.
Если уже есть трещина, ремонт сложный. Часто приходится разгружать фундамент (поднимать плиты домкратами), разделывать трещину, зачеканивать её ремонтным составом и усиливать ленту снаружи — например, делать обойму из швеллера или заливать железобетонную рубашку. Но это дорого и требует квалификации. Лучше сразу сделать правильно.
Морозное пучение: катализатор дефекта
Даже если лента армирована сверху, она может получить трещину при сильном пучении. Но если армирования нет, пучение становится смертельным для фундамента. Мелкозаглубленная лента закладывается на глубину 40-70 см. Промерзает грунт в средней полосе России на 1,2-1,5 метра. Под лентой и рядом с ней грунт замерзает и расширяется. Силы пучения могут достигать десятков тонн на метр длины стены.
Представьте: грунт снизу давит вверх на подошву ленты. Одновременно грунт сбоку давит на стенки. Лента начинает выгибаться. Верхняя зона испытывает растяжение. Если там нет арматуры, бетон рвется. Трещина чаще всего появляется не посередине стены, а рядом с углом или проемом — в зоне концентрации напряжений. Поэтому при строительстве на пучинистых грунтах обязательно делают противопучинную подушку, утепляют отмостку и устанавливают армопояс.
Еще один нюанс: плиты перекрытия, которые опираются на ленту, сами по себе создают значительную нагрузку. Они удерживают ленту от всплытия. Но они же и провоцируют изгиб. Получается замкнутый круг. Без верхнего армирования лента не справляется.
Что делать, если трещина уже появилась? Краткий чек-лист
Если трещина уже есть, не стоит паниковать, но действовать нужно по плану. Трещина может быть опасной, если она расширяется, имеет губчатые края (следы разрушения бетона) или если через нее проходит вода. Вот что делают в первую очередь:
- Установите маячки (гипсовые или стеклянные) на трещину. В течение месяца следите, не увеличивается ли она. Если маячок разорван — процесс идет.
- Проверьте, не отсырела ли подошва фундамента. Возможно, требуется отвод воды (дренаж) и ремонт отмостки.
- Ни в коем случае не заливайте трещину цементным раствором без усиления. Она продолжит расширяться, и раствор просто выпадет.
- Для ремонта используйте инъекционные составы (эпоксидные или полиуретановые смолы). Но это только стабилизирует трещину, не устранив причину.
- Если трещина сквозная и широкая (более 2-3 мм), фундамент нужно усиливать. Самый надёжный способ — установка металлических бандажей или наращивание железобетонной рубашки с армированием.
Главное — не игнорировать проблему. Трещина в фундаменте — это сигнал о перегрузке. Чем раньше разобраться с причинами, тем дешевле и проще будет ремонт.
Таблица: Причины сквозной трещины в мелкозаглубленной ленте при отсутствии верхнего армопояса
В таблице ниже представлены ключевые причины и технические параметры, которые приводят к образованию сквозной трещины в мелкозаглубленном ленточном фундаменте (МЗЛФ) при опирании плит перекрытия, когда в конструкции отсутствует верхний арматурный пояс. Все данные, включая марки бетона, диаметры арматуры, весовые характеристики плит и нормативные требования, строго соответствуют тексту статьи.
| Фактор / Причина | Описание / Механизм разрушения | Ключевые технические параметры из статьи | Последствия |
|---|---|---|---|
| Отсутствие рабочей арматуры в верхней части ленты | Бетон слаб на растяжение (предел прочности в 10-15 раз меньше, чем на сжатие). При изгибе ленты под нагрузкой от плит верхняя зона испытывает растяжение. Без арматуры бетон рвется, образуя сквозную трещину. | Предел прочности бетона на растяжение в 10-15 раз меньше, чем на сжатие. Верхняя зона должна армироваться минимум двумя прутками диаметром от 12 мм. | Сквозная трещина, проходящая вертикально или под углом, пересекающая всю ленту от верха до низа. |
| Опирание плит перекрытия непосредственно на ленту (без армопояса) | Нагрузка от тяжелых плит передается точечно или по узкой полосе, создавая локальный изгибающий момент. В зоне опирания возникают растягивающие напряжения, разрывающие бетон. | Вес одной пустотной плиты ПК или ПБ длиной 6 метров — 3-4 тонны (только полезная нагрузка). Категорически нельзя опирать плиты без развитого верхнего арматурного каркаса. | Трещина появляется в зоне опирания плиты, часто через год-два после строительства. |
| Морозное пучение грунта (на пучинистых грунтах) | Пучинистый грунт (глина, суглинок) расширяется при замерзании и выталкивает ленту. Лента изгибается дугой, верхняя зона растягивается. При отсутствии верхней арматуры появляется трещина в слабой точке — в зоне опирания плиты. | Глубина промерзания в средней полосе России — 1,2-1,5 метра. Глубина заложения МЗЛФ — 40-70 см. Силы пучения — десятки тонн на метр длины стены. | Трещина в зоне концентрации напряжений (рядом с углом или проемом), выгиб ленты. |
| Экономия на бетоне и арматуре | Использование низкомарочного бетона или арматуры малого диаметра (менее 12 мм) и гладкого профиля. Несвязанные прутки в каркасе не работают как единое целое. | Бетон должен быть не ниже М300. Арматура — периодического профиля (рифленая), диаметром от 12 мм для рабочей арматуры. Верхняя зона — минимум два прутка такого же диаметра. | Хрупкий бетон, неспособность воспринимать изгибающий момент, образование трещины. |
| Неправильное устройство подушки | Неутрамбованная или неоднородная подушка (глина с песком) приводит к неравномерной просадке грунта под нагрузкой от плит. Возникает локальный прогиб ленты. | Подушка должна быть из песка или щебня, толщиной не менее 30-40 см, с послойной трамбовкой виброплитой. | Сквозная трещина из-за локального прогиба ленты. |
| Слишком широкий шаг поперечной арматуры (хомутов) | Продольные прутки могут выпучиться или сместиться из-за потери жесткости каркаса. Арматурный каркас не работает как единое целое. | Нормальный шаг хомутов — 200-300 мм. Если шаг больше, каркас развалится при заливке. | Потеря несущей способности арматурного каркаса, образование трещины. |
| Ведение строительства зимой без прогрева бетона | Вода в бетоне замерзает, превращаясь в лед. После оттаивания бетон становится рыхлым и теряет прочность. | Требуется использование противоморозных добавок и подогрев. Бетон, залитый зимой без прогрева, теряет проектную прочность. | Трещина по всей высоте ленты, лента «раздавливается» под нагрузкой. |
| Требование к армированию армопояса | Армопояс должен связывать все стены фундамента в единую жесткую коробку, принимать нагрузку от плит и равномерно перераспределять её по периметру. | Верхний арматурный каркас должен быть таким же по сечению, как нижний: если внизу два прутка диаметром 12 мм, то сверху тоже должно быть два таких же прутка, связанных хомутами с шагом не более 300 мм. | Работа ленты как балки, способной выдержать изгиб; предотвращение трещин. |
Частые вопросы по теме (FAQ)
Почему появляется сквозная трещина в мелкозаглубленной ленте под плитами перекрытия?
Главная причина — отсутствие верхнего арматурного пояса. Когда плиты перекрытия (особенно тяжелые пустотные плиты ПК или ПБ, весом до 3-4 тонн каждая) опираются на ленту, возникает изгибающий момент. Верхняя зона фундамента испытывает растягивающие напряжения. Бетон хорошо работает на сжатие, но на растяжение он слаб (его прочность в 10-15 раз меньше, чем на сжатие). Если в верхней части ленты нет рабочей арматуры, которая взяла бы на себя растяжение, бетон разрывается, и трещина проходит вертикально или под углом через всю ленту — от верха до низа.
Почему нельзя класть плиты перекрытия сразу на ленту без армопояса, если фундамент залит качественным бетоном М300?
Качественный бетон М300 (и даже выше) без арматуры — это, по сути, хрупкий камень. Он не способен сопротивляться изгибу. При точечной нагрузке от плиты перекрытия лента работает как балка на упругом основании: нижняя часть сжимается, а верхняя — растягивается. Арматура в верхней зоне (минимум два прутка диаметром 12 мм) обязана воспринять эти растягивающие усилия. Если её нет, то даже высокомарочный бетон даст трещину, так как его предел прочности на растяжение изначально низок.
Какая главная ошибка в армировании приводит к сквозной трещине?
Самая частая ошибка — закладка арматуры только в нижней части ленты (в зоне подошвы) при полном отсутствии верхнего арматурного каркаса. Также критично, если арматура есть, но она не связана — используются отдельные прутки, не соединенные в единый каркас. Такая арматура не работает на изгиб. Нормальная работа возможна только при условии, что верхние продольные прутки (диаметром от 12 мм) связаны хомутами с шагом не более 200-300 мм, образуя жесткий каркас, аналогичный нижнему.
Как морозное пучение грунта влияет на появление трещины в ленте без верхнего армирования?
Мелкозаглубленная лента (МЗЛФ) закладывается выше глубины промерзания, которая в средней полосе России составляет 1,2-1,5 метра. На пучинистых грунтах (глина, суглинок) при замерзании грунт расширяется и давит на подошву ленты снизу вверх и сбоку. Возникают силы пучения, которые выгибают ленту. Верхняя зона ленты испытывает сильнейшее растяжение. Если в ней нет арматуры, бетон рвется. Плиты перекрытия, удерживая ленту от всплытия, одновременно провоцируют этот изгиб. Поэтому на пучинистых грунтах обязательны противопучинная подушка, утепленная отмостка и обязательно — верхний армопояс.
Что делать, если сквозная трещина уже появилась? Можно ли просто замазать её цементным раствором?
Категорически нельзя заливать трещину цементным раствором без предварительного усиления — она будет расширяться дальше и раствор выпадет. Первым делом установите маячки (гипсовые или стеклянные) и наблюдайте за трещиной месяц. Если маячок разорвался — процесс разрушения продолжается. Для временной стабилизации используют инъекции эпоксидных или полиуретановых смол. Однако если трещина сквозная и широкая (более 2-3 мм), требуется капитальное усиление: установка металлических бандажей или наращивание железобетонной рубашки с новым армированием. Ремонт сложный и дорогой, поэтому лучшая стратегия — не допустить дефекта на этапе строительства.
