Смещение арматурного каркаса при заливке ростверка: почему бетон «съедает» металл
Ростверк — это ключевой элемент фундамента, который связывает сваи в единую жесткую конструкцию. Его задача — равномерно распределить нагрузку от здания на основание. Но если арматура, заложенная внутри бетона, окажется не на своем месте, весь смысл такого армирования теряется. Вместо прочного железобетона получается хрупкая конструкция, где металл не работает, а бетон быстро разрушается.

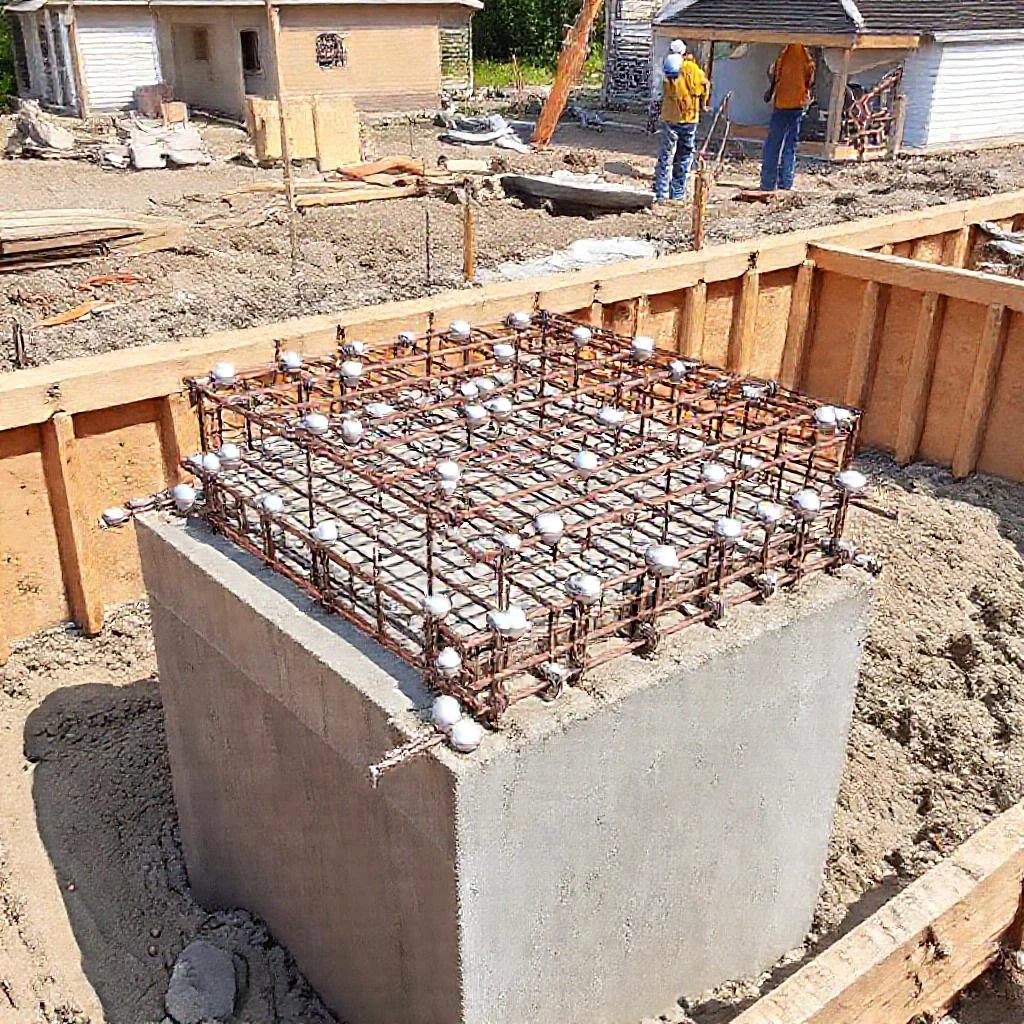

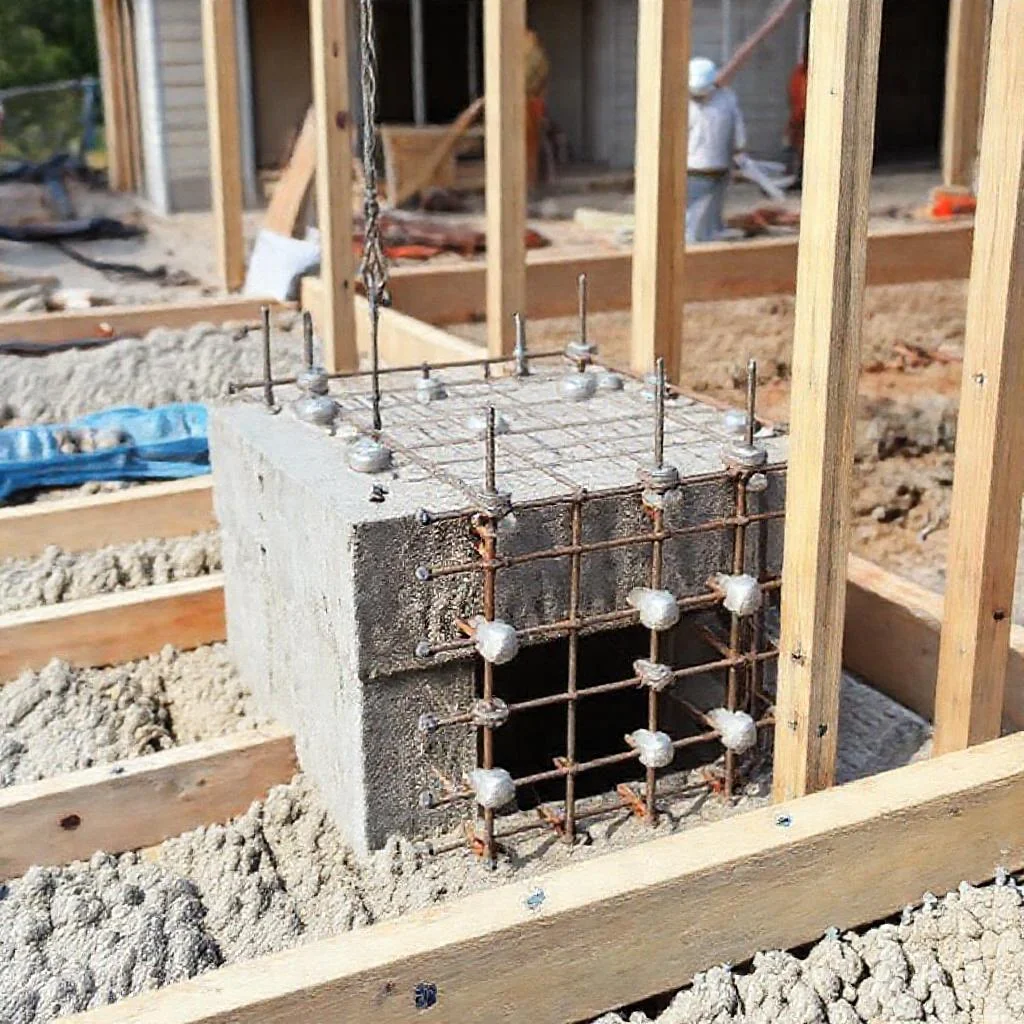

Самая распространенная причина этого — отсутствие или неправильная установка пластиковых фиксаторов (так называемых «звездочек»). Именно они держат арматурный каркас на нужном расстоянии от краев опалубки. Если фиксаторов нет или их слишком мало, тяжелая бетонная смесь просто сдвигает арматуру в сторону. Металл оказывается вплотную к грунту или к поверхности ростверка. Со временем влага и кислород делают свое дело — арматура ржавеет, ржавчина распирает бетон, и фундамент начинает трескаться.
Почему каркас съезжает: главные причины дефекта
Причин может быть несколько, но все они сводятся к нарушению технологии и экономии на мелочах. Новички и недобросовестные бригады часто считают пластиковые фиксаторы «лишними деталями», которые только мешают. Это опасное заблуждение.
- Отсутствие фиксаторов. Самая частая и грубая ошибка. Арматуру просто укладывают прямо на дно опалубки или привязывают к щитам опалубки. При заливке бетоном тяжелая смесь легко выдавливает каркас в сторону или вверх. В результате защитный слой бетона (расстояние от арматуры до края бетона) становится нулевым или минимальным.
- Использование «подручных» материалов. Битая плитка, куски бетона, обрезки кирпича, деревянные чурки — все это не подходит для фиксации арматуры. Дерево размокает и теряет объем, камень может острым краем повредить арматуру. Кроме того, такие материалы не гарантируют точного расстояния до края бетона. В результате каркас все равно смещается.
- Малый шаг установки «звездочек». Фиксаторы нужно ставить часто. Если монтировать их через 1.5-2 метра, каркас будет провисать под собственным весом. Нормальное расстояние между фиксаторами — не более 800 мм. Это правило прописано в строительных нормах, чтобы обеспечить стабильность каркаса.
- Хрупкость или брак фиксаторов. Дешевые пластиковые «звездочки» часто ломаются при монтаже или лопаются под давлением бетона. Качественные изделия должны быть упругими и выдерживать нагрузку без разрушения. Если фиксатор треснул при завязывании проволоки — это повод заменить его.
- Неправильная вязка каркаса. Слабо связанные узлы разъезжаются при заливке. Даже если фиксаторы стоят на месте, каркас может сложиться или перекоситься из-за некачественной вязки. Каждый узел должен быть затянут плотно, чтобы арматура не болталась.
Последствия смещения арматуры для ростверка
Когда арматура оказывается у самой поверхности бетона, начинается процесс разрушения. Это происходит не за один день, но последствия становятся заметны уже через несколько лет эксплуатации дома.
- Коррозия металла. Защитный слой бетона предохраняет арматуру от влаги. Если слой меньше 3-5 см (в зависимости от условий эксплуатации), вода быстро добирается до металла. Ржавчина увеличивается в объеме в несколько раз. Она давит на бетон изнутри, вызывая трещины и сколы.
- Снижение несущей способности. Арматура, которая лежит не в рабочей зоне (ближе к краю или центру), не может воспринимать нагрузки так, как задумано по расчету. Вместе арматура и бетон работают хуже. Это приводит к прогибам и разрушению ростверка под нагрузкой.
- Отслоение бетона. Если арматура оголяется, бетон вокруг нее начинает крошиться. Сначала появляются «дорожки» ржавчины на поверхности, затем отваливаются куски бетона, обнажая металл. Процесс разрушения ускоряется с каждым годом.
- Потеря жесткости конструкции. Ростверк перестает быть монолитным. Он может проседать, трескаться, деформироваться. Это ведет к перекосам всего здания, проблемам с дверями и окнами, а в итоге — к дорогостоящему ремонту фундамента.
Частые ошибки при ремонте и строительстве
Ниже перечислены типовые промахи, которые допускают как домашние мастера, так и наемные бригады. Знание этих ошибок поможет проконтролировать процесс строительства и избежать проблем.
- Экономия на пластиковых фиксаторах. «Звездочки» стоят копейки, а их замена (например, битым кирпичом) экономит бюджет на 1-2%. Но последствия такой экономии обойдутся в десятки раз дороже. Не покупайте фиксаторы на рынке у сомнительных продавцов — требуйте сертификаты.
- Укладка арматуры прямо на землю. Если вязать каркас прямо в опалубке, он будет лежать на грунте. Даже если подсыпать песок, это не гарантирует защитный слой. Бетон просто запрессует арматуру в подушку, и снизу металл окажется открытым.
- Крепление арматуры к опалубке гвоздями или проволокой. Это грубейшее нарушение. После заливки фиксация снимается, но в опалубке остаются отверстия, а арматура все еще может сдвинуться. Кроме того, металл, привязанный к щитам, окажется вплотную к краю бетона после снятия опалубки.
- Слишком жидкий бетон. Если смесь имеет высокую подвижность (осадка конуса больше 10 см), она давит на каркас сильнее. Особенно при заливке с высоты. В сочетании с отсутствием фиксаторов это гарантирует смещение арматуры.
- Неправильное вибрирование. Глубинный вибратор должен погружаться в бетон постепенно и не касаться арматуры. Если вибратор упирается в каркас, он просто отбрасывает стержни в сторону. Фиксаторы могут не выдержать такого воздействия.
- Нарушение шага фиксаторов. Даже если поставить «звездочки», но сделать расстояние между ними больше метра, каркас провиснет посередине. В точках между фиксаторами защитный слой будет отсутствовать.
Как правильно установить фиксаторы: пошаговая инструкция
Чтобы арматурный каркас остался на своем месте после заливки, нужно соблюдать простые правила. Они работают как для ростверка, так и для плитных или ленточных фундаментов.
- Шаг 1: Купите качественные фиксаторы. Выбирайте «звездочки» с усиленными лучами. Они должны быть упругими, без заусенцев и трещин. Размер фиксатора должен соответствовать проектной толщине защитного слоя (обычно 35-50 мм).
- Шаг 2: Установите фиксаторы на нижний ряд арматуры. Их одевают на стержни перед вязкой или в процессе. Фиксаторы должны располагаться под углом друг к другу (в шахматном порядке), чтобы каркас стоял ровно.
- Шаг 3: Соблюдайте шаг не более 800 мм. Это максимальное расстояние, при котором каркас не провисает. Лучше ставить чаще — через 500-600 мм, особенно на углах и стыках.
- Шаг 4: Закрепите боковые фиксаторы. На вертикальных стенках арматуры тоже нужны «звездочки». Они предотвращают смещение каркаса к боковым стенкам опалубки. Шаг такой же — не чаще 800 мм.
- Шаг 5: Проверьте каркас перед заливкой. Пройдитесь по всей длине ростверка. Убедитесь, что арматура нигде не касается опалубки. Если есть прогибы, добавьте фиксаторы.
- Шаг 6: Контролируйте процесс заливки. Бетон не должен литься прямой струей на арматуру. Используйте лоток или хобот. Вибратор опускайте только в бетон, не упирайтесь в стержни.
Что делать, если дефект уже обнаружен?
Если после снятия опалубки видно, что арматура лежит близко к поверхности или даже торчит наружу, нужно срочно принимать меры. Оставлять такую конструкцию нельзя.
- Торчащая арматура. Если металл оголился, его нужно очистить от ржавчины и обработать антикоррозийным составом. Затем нанести ремонтную смесь (типа тиксотропного состава) слоем не менее 20-30 мм над арматурой. Это восстановит защитный слой.
- Арматура близко к поверхности. Можно использовать торкретирование — нанесение бетона под давлением. Или установить дополнительную опалубку и залить тонкий слой бетона (стяжку) поверх ростверка. Но при этом увеличится нагрузка на фундамент, потребуется перерасчет.
- Глубокие трещины. Если в бетоне пошли трещины вдоль арматуры, это признак коррозии. Потребуется вскрытие дефектных участков, очистка металла, обработка ингибиторами ржавчины и заполнение полостей ремонтным раствором.
Лучший способ борьбы с дефектом — его предотвращение. Потратить 2-3 часа и 500-1000 рублей на пластиковые фиксаторы гораздо дешевле и проще, чем через 3-5 лет капитально ремонтировать фундамент.
Реальные цифры: что говорят нормы
Согласно СП 63.13330.2018 (актуализированная редакция СНиП 52-01-2003), величина защитного слоя бетона для продольной рабочей арматуры ростверков должна составлять не менее 30 мм при эксплуатации в закрытых помещениях и не менее 40-50 мм для конструкций, контактирующих с грунтом. Допуск на отклонение — ±5 мм.
Если арматура смещена на 10-20 мм, это уже критично. Например, слой бетона в 20 мм вместо 40 мм сокращает срок службы фундамента в 2-3 раза за счет ускоренной коррозии. Именно поэтому фиксаторы — не прихоть, а строгое требование технологии.
Контролировать шаг установки фиксаторов просто: измерьте расстояние между соседними «звездочками» рулеткой. Если оно больше 800 мм — требуйте от строителей доработки. Помните: каркас должен стоять жестко, как скелет, прежде чем его зальют бетоном.
Таблица: Ошибки, последствия и нормативные требования при фиксации арматурного каркаса ростверка
В таблице ниже систематизированы основные нарушения технологии установки арматурного каркаса, их последствия для конструкции ростверка, а также нормативные значения защитного слоя бетона и шага фиксаторов, приведенные в тексте статьи. Данные строго соответствуют содержанию исходного материала.
| Категория | Описание ошибки / параметра | Последствия / Нормативное значение |
|---|---|---|
| Причины смещения каркаса | Отсутствие пластиковых фиксаторов «звездочек». | Защитный слой бетона становится нулевым или минимальным. |
| Использование «подручных» материалов (битая плитка, куски бетона, обрезки кирпича, деревянные чурки). | Дерево размокает и теряет объем, камень повреждает арматуру; точное расстояние до края бетона не гарантируется. | |
| Последствия смещения | Коррозия металла, снижение несущей способности, отслоение бетона, потеря жесткости конструкции. | Защитный слой менее 3-5 см приводит к ускоренной коррозии; срок службы фундамента сокращается. |
| Нормативные требования (СП) | Величина защитного слоя бетона для продольной рабочей арматуры ростверков (СП 63.13330.2018). | Не менее 30 мм (закрытые помещения) и не менее 40-50 мм (конструкции, контактирующие с грунтом). |
| Максимальное расстояние между фиксаторами (строительные нормы). | Не более 800 мм (рекомендуется 500-600 мм, особенно на углах и стыках). | |
| Критические отклонения | Смещение арматуры на 10-20 мм. | Слой бетона в 20 мм вместо 40 мм сокращает срок службы фундамента в 2-3 раза. |
| Стоимость и экономия | Замена «звездочек» битым кирпичом. | Экономия бюджета на 1-2% оборачивается ущербом в десятки раз дороже. |
| Траты на пластиковые фиксаторы для предотвращения дефекта. | В тексте указано: 500-1000 рублей и 2-3 часа работы против капитального ремонта фундамента через 3-5 лет. |
Частые вопросы по теме (FAQ)
Почему опасно заливать арматурный каркас в ростверк без пластиковых фиксаторов «звездочек»?
Отсутствие фиксаторов — грубейшее нарушение технологии. Тяжелая бетонная смесь при заливке легко сдвигает каркас в сторону или вверх. В результате металл оказывается вплотную к краю бетона или грунту. Защитный слой бетона становится нулевым или минимальным, что приводит к ускоренной коррозии арматуры, растрескиванию и разрушению ростверка.
Какие «подручные» материалы нельзя использовать вместо фиксаторов?
Для фиксации арматуры категорически запрещено использовать битую плитку, куски бетона, обрезки кирпича и деревянные чурки. Дерево размокает и теряет объем. Камень может острым краем повредить арматуру. Кроме того, эти материалы не гарантируют точное расстояние до края бетона, и каркас все равно смещается при заливке.
С каким максимальным шагом нужно устанавливать пластиковые «звездочки» на арматуру ростверка?
Максимально допустимое расстояние между фиксаторами — не более 800 мм. Если монтировать их реже (через 1.5-2 метра), каркас будет провисать под собственным весом, и защитный слой бетона в пролетах будет отсутствовать. Нормальное расстояние, прописанное в строительных нормах, обеспечивает стабильность каркаса.
Каковы последствия смещения арматуры, если защитный слой бетона стал меньше 30–40 мм?
Если защитный слой бетона меньше 3-5 см (30-50 мм), вода быстро добирается до металла, вызывая коррозию. Ржавчина увеличивается в объеме, распирает бетон изнутри, что ведет к трещинам и сколам. Снижается несущая способность ростверка, теряется жесткость конструкции, что может вызвать перекосы всего здания и дорогостоящий ремонт фундамента.
Каким должно быть расстояние между фиксаторами (шаг установки) для надежной фиксации арматуры?
Шаг установки «звездочек» должен составлять не более 800 мм. Для надежности рекомендуется ставить их чаще — через 500-600 мм, особенно на углах и стыках. Это правило работает и для нижнего ряда арматуры, и для боковых стенок каркаса, чтобы предотвратить смещение при заливке и вибрировании бетона.
