Смещение осей здания при выносе в натуру: почему GPS-смартфон не заменит тахеометр
Любая стройка начинается с переноса чертежа на землю. Этот этап называется выносом осей в натуру. Кажется, что может быть проще — воткнуть колышки по плану. Но на практике именно здесь закладываются будущие дефекты. Ошибка в несколько сантиметров на фундаменте обернется кривыми стенами, проблемами с перекрытиями и дверными проемами.
Многие частные застройщики пытаются сэкономить на геодезисте. В ход идет бытовой GPS-навигатор или приложение на смартфоне. Это грубейшее нарушение технологии. Точность гражданских GPS-приемников составляет от 3 до 10 метров в худшую сторону. Даже самый дорогой смартфон с поддержкой нескольких навигационных систем выдаст погрешность 1–2 метра. Для строительства это катастрофа.
Нормативы говорят строго: согласно СНиП 3.01.03-84, допустимая погрешность разбивочных работ составляет всего 5 миллиметров на основные оси. Никакой бытовой GPS не обеспечит такую точность. Использование рулетки и колышков «на глаз» тоже запрещено, так как растяжение ленты и неровности почвы дают погрешность до 2–3 сантиметров. Только оптический или лазерный тахеометр гарантирует правильную геометрию.
Причины дефектов при выносе осей бытовой техникой
GPS-приемник видит спутники, но сигнал отражается от деревьев, заборов и соседних построек. В результате координаты «плывут». Ошибка в 50 сантиметров по одной оси — это норма для городской застройки. При этом человек видит на экране красивую картинку и уверен, что все верно.
Вторая проблема — отсутствие привязки к местной системе координат. Строительный генеральный план выполнен в местной системе, а бытовой навигатор выдает координаты в общеземной системе WGS-84. Разница между ними может достигать десятков метров. Самостоятельный пересчет координат без специального программного обеспечения приводит к грубым ошибкам.
Третья причина — человеческий фактор. Доверяя гаджету, рабочие перестают проверять диагонали и контрольные промеры. Если GPS показал точку, все колышки ставятся по нему. Никто не использует контрольные обноски и створные линии. В итоге оси фундамента могут быть параллельны друг другу, но весь дом окажется смещен на метр относительно границ участка.
Нарушения технологии на этапе монтажа фундамента
Даже если оси вынесены правильно, ошибки возникают при устройстве обноски. Обноска — это доски, натянутые за пределами котлована, на которых закреплены гвозди или риски, обозначающие оси. Часто обноску делают хлипкой, из тонких досок, и при случайном задевании ее смещают. Оси теряются. Требуется повторный вынос тахеометром, но его нет, поэтому строители «восстанавливают» положение на глаз.
Еще одна распространенная ошибка — использование одного маяка для всех стен. При бетонировании фундамента опалубку выставляют по шнурам, натянутым между обносками. Если шнур провисает или его задевают, фундамент получается кривым. Нормальная практика требует установки не менее двух реперов для каждой стены и постоянного контроля высотных отметок нивелиром.
Отказ от геодезического контроля на этапе заливки приводит к тому, что перепад высот по углам фундамента превышает 2–3 сантиметра. В дальнейшем это вызывает неравномерную усадку стен, трещины в штукатурке и проблемы с установкой окон. Исправить такой дефект можно только наращиванием фундамента или выравниванием стен толстым слоем штукатурки, что финансово невыгодно.
Реальные строительные дефекты из-за нарушения геометрии
Отклонение стен от вертикали — классический результат плохой разметки. Если фундамент смещен на 2 сантиметра, то на высоте 3 метров отклонение может составить уже 4–5 сантиметров. Стена становится волной. Обои или плитка ложатся с перекосом, в углах появляются щели.
Нарушение параллельности стен ведет к тому, что перекрытия приходится делать нестандартной формы. Плиты перекрытия заводятся с зазором или не опираются на стену. В монолитном строительстве арматурный каркас оказывается смещенным, защитный слой бетона уменьшается. Через пару лет арматура ржавеет, бетон трескается.
Проблемы с кровлей — часто следствие смещения осей. Мауэрлат укладывают на неровные стены, стропила подрезают «по месту». Кровельный пирог не соответствует проекту, появляются мостики холода, конденсат разрушает стропильную систему. Гарантированное отсутствие вентзазора приводит к гниению дерева.
Реальные строительные дефекты из-за нарушения технологии монтажа
Не менее опасны ошибки, допущенные при сборке конструкций. Например, монтаж газобетона на обычный цементно-песчаный раствор вместо специального клея. Толщина шва увеличивается с 2 мм до 10–15 мм. Это создает мостики холода, промерзание стен и потерю тепла. Прочность кладки тоже снижается, так как толстый раствор дает неравномерную усадку.
Еще одна типичная поломка — отсутствие перевязки в углах кладки. Углы, выложенные «в тычок» без перевязки, быстро расходятся. Появляются трещины, которые растут с каждым сезоном. Исправить можно только стяжкой металлическими уголками, что портит внешний вид.
Нарушение технологии монтажа окон — установка без анкеров, на пену и на саморезы в подложку. Пластиковые окна крепятся к стене не менее чем в 4 точках с каждой стороны. Если этого не сделать, рама деформируется. Фурнитура перекашивается, створки перестают закрываться. Владельцы часто грешат на качество профиля, хотя причина в монтаже.
Как избежать дефектов: простая инструкция для застройщика
Первый и главный шаг — нанять геодезиста с поверенным тахеометром. Стоимость выноса осей для частного дома составляет несколько тысяч рублей, но это копейки по сравнению с исправлением кривого фундамента. Геодезист выдаст акт разбивки осей с подписью и печатью, который будет юридическим документом.
На этапе котлована обязательно контролировать глубину и ровность дна. Использовать нивелир или гидроуровень. Разметку колышками делать только после проверки диагоналей: они должны быть равны с точностью до 1 см. Если диагонали не сходятся, оси смещены — нанимайте геодезиста повторно.
При монтаже опалубки каждый угол проверять угольником. Шнуры на обноске натягивать туго и не трогать их до заливки. Высоту фундамента контролировать через каждые 2 метра. Отклонение по высоте свыше 1 см на 10 метров длины недопустимо — это брак.
Частые ошибки при ремонте и строительстве
- Вынос осей без геодезиста. Использование бытового GPS или шагомеров. Приводит к смещению здания на участке на 1–2 метра.
- Экономия на контрольных замерах. Доверие к одному замеру рулеткой без проверки диагоналей и углов. Результат — косой фундамент.
- Неправильная установка опалубки. Выставление досок «на глаз» без проверки уровнем. После снятия опалубки стены завалены.
- Игнорирование морозного пучения. Фундамент заложен выше глубины промерзания без утепления. Зимой почва выталкивает сваи или ленту, стены трескаются.
- Отсутствие вентзазора в кровле и фасадах. Пирог стены или крыши собран вплотную, без продухов. Влага не выводится, утеплитель намокает, появляется плесень.
- Нарушение перевязки при кладке стен. Кирпич или блоки уложены без смещения швов в углах и проемах. Углы расходятся уже через год.
- Плохая гидроизоляция фундамента. Окрасочная гидроизоляция нанесена в один слой без грунтовки. Влажность из грунта проникает в стены, вызывая разрушение штукатурки.
- Мостики холода в перекрытиях. Армопояс не утеплен снаружи. Металл и бетон проходят насквозь, зимой в этих местах образуется конденсат и наледь.
- Крепление окон на пену без анкеров. Рама держится только на монтажной пене. Под нагрузкой окно перекашивает, теряется герметичность.
- Отсутствие деформационных швов. Длинные глухие стены без разрезки дают трещины при температурных расширениях. Особенно часто встречается в монолитном строительстве.
Простые правила, которые спасут от переделок
Не доверять смартфону в вопросах геометрии. Даже дорогой телефон с лазерным дальномером не заменит нивелир. Допустимая погрешность разбивочных работ по СНиП 3.01.03-84 составляет 5 мм, а погрешность лазерной рулетки на расстоянии 10 метров — 2–3 мм. Кажется, всего 2 мм, но при суммировании ошибок на каждом этаже набегает до 3 см. Это уже критично.
Требовать от строителей акты на скрытые работы. Каждый этап — от котлована до армирования — должен фиксироваться. Отсутствие акта значит, что нарушен порядок контроля. Если геодезист не подписал вынос осей, стройка идет вслепую.
Каждую диагональ фундамента проверять дважды. Первый раз после разметки, второй — после установки опалубки. Пока бетон не залит, ошибку легко исправить. После твердения бетона исправление стоит как половина фундамента заново.
Не стесняться вызывать геодезиста на каждый этаж, если дом выше одного этажа. Оси должны передаваться на перекрытия с помощью отвесов или теодолита. Строители часто опускают этот этап, считая, что стены можно выложить по шнуру от предыдущего этажа. Это грубейшее нарушение — каждый метр высоты добавляет погрешность.
Покупая участок, сначала заказать топографическую съемку. На ней отмечены границы, перепады высот, подземные коммуникации. Без этого нельзя правильно привязать дом к участку. Если участок имеет уклон, особенно важно выровнять пятно застройки по горизонтали, иначе фундамент будет стоять на разной глубине, что приведет к пучению.
Почему тахеометр — не роскошь, а необходимость

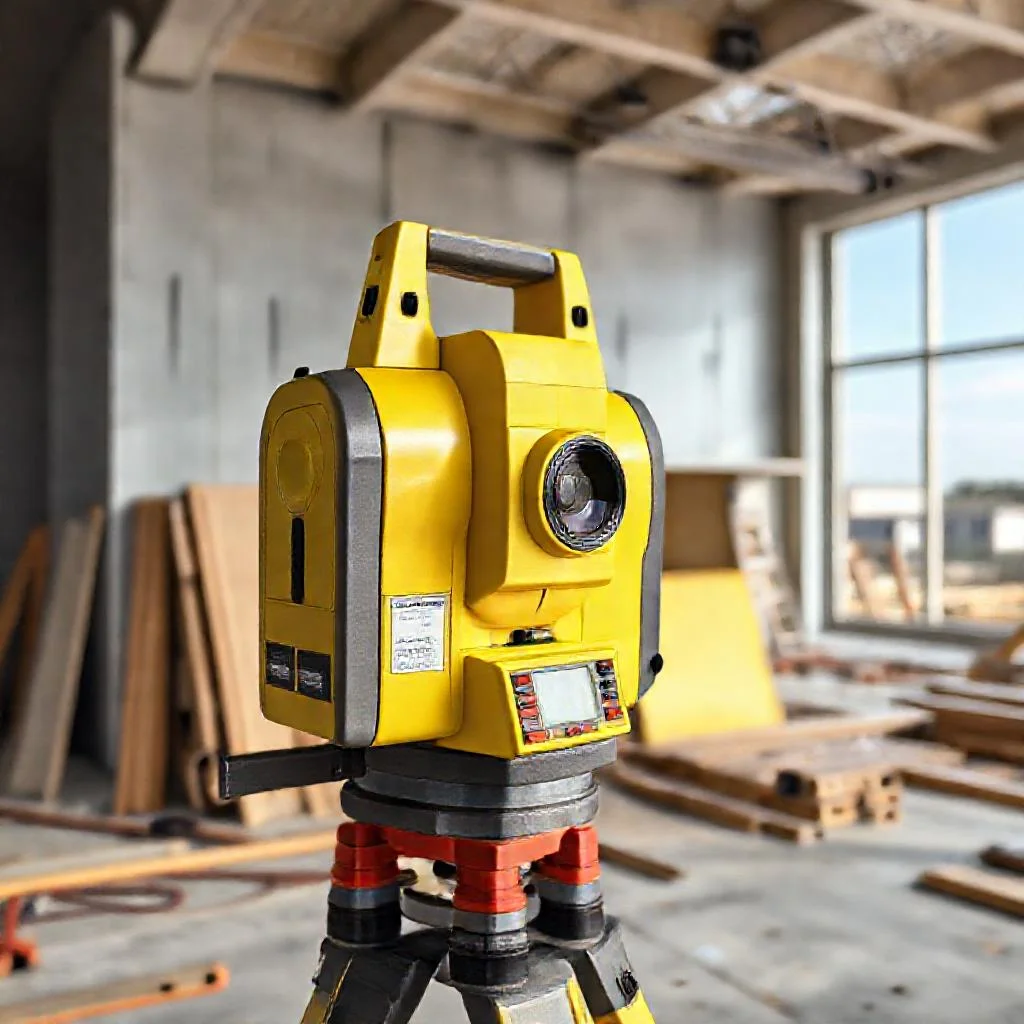

Тахеометр — это лазерный измерительный прибор, который дает точность до миллиметра. Он измеряет углы и расстояния одновременно. Даже самый бюджетный тахеометр стоит 200–300 тысяч рублей, но его аренда на день обходится в 1–2 тысячи. Для частного дома достаточно одного дня на вынос осей и одного дня на контроль после заливки.
Отказ от тахеометра — это прямая экономия на безопасности. Дом, построенный с перекосом, не просто выглядит некрасиво. Он опасен. Нарушенное распределение нагрузок может привести к обрушению, особенно в регионах с сейсмической активностью или на пучинистых грунтах. Плита перекрытия, которая не опирается на стену всей плоскостью, создает точечную нагрузку, способную продавить стену.
Многие считают, что для одноэтажного дома достаточно пузырькового уровня. Это верно только для высоты стен до одного метра. Как только высота доходит до 3 метров, погрешность уровня даже с ценой деления 1 мм на метр дает отклонение в 3 мм. Для разметки осей это недопустимо. Только тахеометр с лазерным лучом гарантирует прямые углы и равные диагонали.
Что делать, если ошибка уже допущена
Если фундамент залит, а диагонали не сходятся или стены завалены, паниковать поздно, но ситуацию можно спасти. Для стен из газобетона допускается выравнивание кладочным клеем слоем до 3–4 мм. Для кирпичных стен — использование утолщенных швов, но не более 12 мм. Если отклонение свыше 3 см, проще демонтировать стену и переложить заново.
При смещении здания на участке относительно границ возможен вариант согласования с кадастровой палатой, если отклонение в пределах строительных норм. Если же дом вылез на красную линию, его придется сносить или передвигать, что технически сложно и дорого. Лучше на этапе выноса осей получить разрешение на отклонение от проекта, если того требуют градостроительные нормы.
Важно помнить: дешевые способы исправления кривизны, вроде наливных стяжек или толстой штукатурки, не решают проблему, а маскируют ее. Нагрузка на фундамент остается неравномерной. Трещины появятся снова. Единственный надежный способ — исправлять геометрию до заливки бетона или до возведения стен, пока конструкция пластична.
Памятка для начинающего застройщика
Строительство не прощает надежды на «авось». Все ошибки закладываются на этапе разметки. Потраченные на геодезиста 5–10 тысяч рублей окупаются отсутствием трещин, ровными стенами и правильной крышей. Бытовой GPS — это игрушка для туристов, а не инструмент строителя. Допустимая погрешность в 5 мм, прописанная в СНиП 3.01.03-84, достигается только профессиональным оборудованием.
Если бюджет ограничен, всегда можно арендовать тахеометр и обучить одного из рабочих базовым замерам. Но лучше доверить это дело специалисту. Геодезия — такая же наука, как и сама стройка. Ошибиться на пару миллиметров — значит получить проблемы на года.
Каждый владелец участка должен требовать от подрядчика акт разбивки осей, акты освидетельствования скрытых работ, а также сертификаты на материалы. Если подрядчик отказывается, это верный признак низкой квалификации. Нанимать таких не стоит даже по дешевке.
Таблица: Сравнение точности и стоимости: бытовой GPS против тахеометра при выносе осей
В таблице ниже приведено строгое сравнение характеристик бытовых GPS-приемников (включая смартфоны) и профессиональных тахеометров на основе данных из статьи. Указаны цифры погрешностей, стоимости и нормативных требований, которые нельзя игнорировать при выносе осей здания в натуру.
| Параметр сравнения | Бытовой GPS / Смартфон | Тахеометр (лазерный/оптический) |
|---|---|---|
| Точность определения координат (заявленная) | От 3 до 10 метров (гражданские приемники) | До миллиметра |
| Точность в городской застройке (реальная) | Ошибка 50 см (норма), в лучшем случае 1–2 метра (дорогой смартфон) | Миллиметровая погрешность |
| Соответствие нормативу СНиП 3.01.03-84 | Не соответствует (допустимая погрешность 5 мм, недостижима для GPS) | Полностью соответствует (обеспечивает 5 мм на основные оси) |
| Система координат | Общеземная система WGS-84 (не совпадает с местной) | Местная система координат (работает по генплану) |
| Влияние внешних помех (отражения от зданий, деревьев) | Сильное (сигнал «плывет») | Отсутствует (лазерный луч не подвержен многолучевости) |
| Стоимость оборудования (покупка) | Цена смартфона (от 10 тыс. руб.), но точность не гарантирована | От 200 до 300 тысяч рублей (бюджетный тахеометр) |
| Стоимость аренды на 1 день | Не применимо (свой телефон) | 1–2 тысячи рублей |
| Стоимость выноса осей специалистом для частного дома | «Экономия» (найм геодезиста не требуется, но цена ошибки высока) | Несколько тысяч рублей (акт с подписью и печатью) |
Частые вопросы по теме (FAQ)
Можно ли использовать бытовой GPS или смартфон для выноса осей фундамента?
Нет, это грубейшее нарушение технологии. Точность гражданских GPS-приемников составляет от 3 до 10 метров, а даже самый дорогой смартфон с поддержкой нескольких навигационных систем выдаст погрешность 1–2 метра. Согласно СНиП 3.01.03-84, допустимая погрешность разбивочных работ составляет всего 5 миллиметров на основные оси, что недостижимо для бытовой техники.
Почему возникает ошибка в несколько десятков метров при использовании GPS-навигатора на стройплощадке?
Во-первых, сигнал отражается от деревьев, заборов и соседних построек, из-за чего координаты «плывут» (ошибка в 50 сантиметров — норма для городской застройки). Во-вторых, строительный генеральный план выполнен в местной системе координат, а бытовой навигатор выдает координаты в общеземной системе WGS-84. Разница между этими системами может достигать десятков метров.
Какая допустимая погрешность при выносе осей и чем её можно достичь?
Согласно СНиП 3.01.03-84, допустимая погрешность составляет 5 миллиметров на основные оси. Такую точность гарантирует только оптический или лазерный тахеометр. Использование рулетки и колышков «на глаз» даёт погрешность до 2–3 сантиметров из-за растяжения ленты и неровностей почвы.
Что такое обноска и какие ошибки с ней связаны?
Обноска — это доски, натянутые за пределами котлована, на которых закреплены гвозди или риски, обозначающие оси. Частая ошибка — делать обноску хлипкой из тонких досок: при случайном задевании её смещают, и оси теряются. Требуется повторный вынос тахеометром, но если его нет, строители «восстанавливают» положение на глаз, что приводит к смещению осей.
Как проверить правильность выноса осей до начала заливки фундамента?
Необходимо проверить диагонали фундамента: они должны быть равны с точностью до 1 см. Если диагонали не сходятся — оси смещены, требуется повторный вызов геодезиста. Также каждый угол опалубки проверяется угольником, а высота фундамента контролируется через каждые 2 метра. Отклонение по высоте свыше 1 см на 10 метров длины недопустимо.
