Смотровая дренажная скважина (она же колодец) — это важнейший элемент системы отвода грунтовых вод, который чаще всего остается незаметным, но спасает фундамент дома от разрушения. Без таких скважин дренажная труба быстро заилится, перестанет пропускать воду, и вся дорогостоящая система превратится в бесполезную яму с грязью.
Представьте себе обычную кухонную раковину. Если в сливной трубе нет ревизионного отверстия, прочистить засор будет невозможно, придется ломать стену. Так и с дренажем: смотровой колодец — это и есть то самое «окошко» для осмотра, промывки и контроля за работой всей подземной сети.

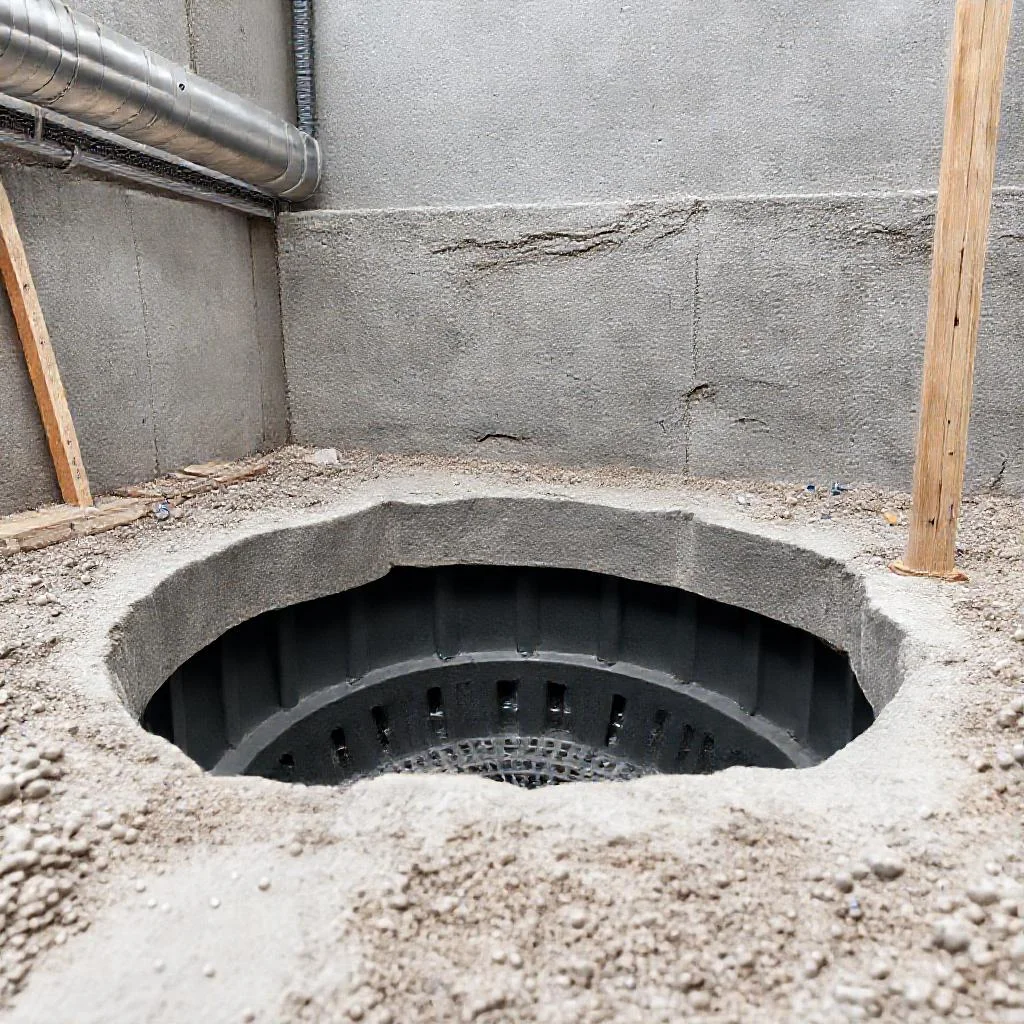

Устройство смотрового дренажного колодца предельно простое. Это вертикальная шахта, которая устанавливается в местах поворота трубы (на углах участка), а также на длинных прямых отрезках. Внутри шахты располагается лоток: нижняя часть трубы, по которой течет вода. Лоток открыт сверху, чтобы человек (или робот-камера) мог видеть поток и состояние стенок. Вода в такой скважине не застаивается; она идет транзитом по нижней части, а вверх поднимается только для осмотра.
Самый наглядный пример из жизни: пластиковая гофрированная труба диаметром 315 мм, которую устанавливают на каждом углу дренажной системы. Почему именно на углах? Потому что в поворотах трубы грязь и песок оседают быстрее всего. Поставив такой колодец, хозяин получает возможность раз в год открыть крышку, спустить туда напорный шланг и промыть линию, не выкапывая траншеи. Диаметр 315 мм выбран не случайно: в такой колодец можно опустить руку с инструментом или просунуть сапогом шланг для промывки, чего не сделаешь в трубе 110 мм.
Нормативы (СП 104-34-96 и СП 32.13330.2018) говорят о следующем: смотровые колодцы обязательны на поворотах трассы, в местах перепада высот (уклон меняется) и через каждые 30-40 метров на прямом участке. Если уклон трубы крутой — воду можно гнать быстрее, грязь смывается, поэтому расстояние между колодцами иногда увеличивают до 50 метров. Но для большинства частных участков с длиной дрены до 100 метров достаточно двух-трех колодцев на углах и одного посередине.
Главная ошибка новичков — экономия на смотровых колодцах. Их либо не ставят вовсе, либо используют старые бетонные кольца, которые трескаются при морозном пучении. Бетон пропускает воду через стыки: наружу выходит влага, а внутрь набивается грунт. Итог — колодец заиливается, трубы забиваются, фундамент подмокает. Пластиковые смотровые колодцы (из ПНД или полипропилена) лишены этого недостатка: они герметичны, легки и устойчивы к минусовым температурам.
Как это работает в реальности? Допустим, по весне обнаружилось, что вода из дренажа перестала уходить. Вместо того чтобы лопатой вскрывать весь участок, открывается крышка ближайшего смотрового колодца. Если вода стоит выше лотка — значит, засор дальше по трассе. Через ревизионное отверстие (открытый верх колодца) вводится дренажный трос или кабель с форсункой высокого давления. Промывка осуществляется от колодца к колодцу: ставится заглушка на лоток, подается вода под давлением, и она выбивает ил из трубы. Весь процесс занимает час вместо недели раскопок.
Конструкция лотка в колодце 315 мм имеет плавный поворот (радиусный перегиб). Это важно: тупой угол в 90 градусов создает зону застоя. При плавном радиусе вода не тормозит, и крупные частицы песка проскакивают дальше, не оседая. В бетонных колодцах часто делают прямой стык труб «на ввод-вывод» без формировки лотка. Это грубейшее нарушение: вода ударяется в стенку, теряет скорость, и на дне образуется песчаная пробка.
Еще один понятный пример: эксплуатация дренажа похожа на обслуживание системы канализации в доме. Никто не закладывает унитаз без стояка с ревизией. Но почему-то некоторые застройщики закапывают дренажные перфорированные трубы в землю, не предусмотрев ни одной точки доступа. В результате через 3-4 года трубы зарастают корнями, забиваются глиной, и система перестает работать. Чтобы этого избежать, на каждом углу здания или на границе участка монтируют ту самую гофрированную трубу с герметичным дном.
Смотровой дренажный колодец бывает не только угловым, но и проходным (прямой участок) или перепадным (когда глубина заложения труб меняется). Перепадный колодец устроен чуть сложнее: внутри стоит вертикальная труба-стояк или каскадная пластина, гасящая энергию воды. Это нужно, чтобы поток не размывал дно. Без гашения быстро образуется воронка, которая вымывает грунт под колодцем. Хотя пластиковые конструкции значительно крепче бетонных, но злоупотреблять силой потока не стоит.
Важный нюанс: смотровой колодец должен быть оборудован крышкой. Не герметичной, как на канализационных, а обычно со щелями или вентиляционным зазором. Через эти щели выходит газ (метан, образующийся при гниении органики в почве). Если крышку наглухо заварить, газ накопит давление и может выдавить колодец вверх при сильных морозах (эффект «выталкивания»). Нормативная глубина установки — на 10-15 см ниже поверхности земли, чтобы крышка не мешала косить траву и не создавала колдобину.

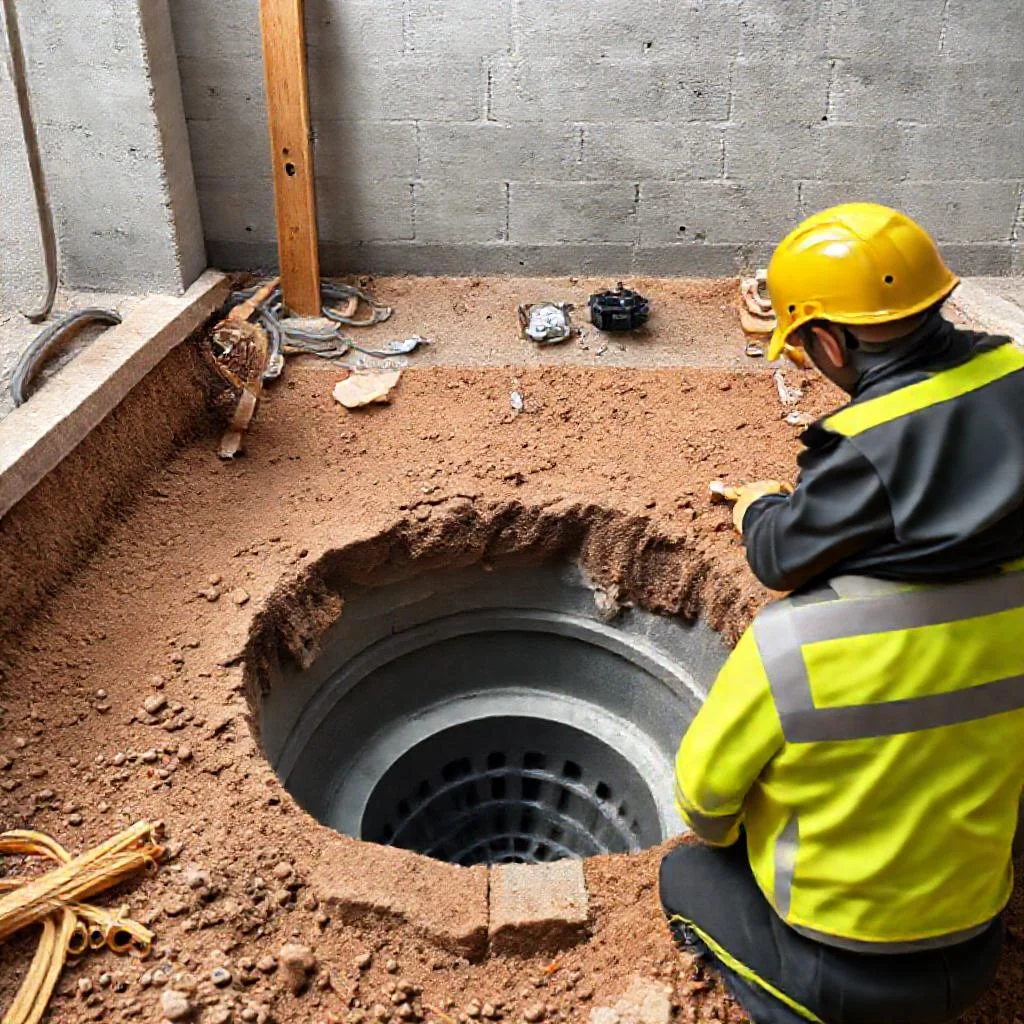

Монтаж колодца реально выполнить вручную. Сначала на дно траншеи насыпают песчаную подушку (10-15 см). Затем выставляют колодец так, чтобы подводящие и отводящие патрубки точно совпали по оси. Пластик режется обычной ножовкой или болгаркой. Стыки герметизируют резиновыми уплотнителями (манжетами), никакого цемента или клея — только эластичное соединение, которое не треснет при пучении грунта. Около колодца траншею обратно засыпают не глиной, а смесью песка и щебня (крупная фракция), чтобы обеспечить дренаж самой скважины и отвести воду от стенок.
Типичная аварийная ситуация: колодец «всплывает» весной. Это происходит, если его не закрепили анкерными тягами. Пустой пластиковый колодец легче воды, и при высоком уровне грунтовых вод корпус выталкивает наружу, как поплавок. Чтобы этого избежать, внизу колодца заливают бетонный упор или прикручивают его к плите через стальные скобы (heavy-duty anchor). Нормы советуют делать бетонное основание толщиной не менее 20 см под колодцем, что добавляет устойчивости.
В заключение: смотровая дренажная скважина — не прихоть, а технологическая необходимость. Она служит и для контроля, и для прочистки, и для аэрации системы. Отсутствие колодцев ведет к заиливанию и полной замене дренажа через 5-7 лет. Установка пары пластиковых гофрированных изделий диаметром 315 мм на углах участка обеспечит долговечность всей дренажной сети на 30-40 лет. Главное — следовать простым правилам: не экономить на лотках, делать плавные повороты и обязательно закреплять дно от всплытия.
Таблица: Характеристики и параметры смотровой дренажной скважины (колодца)
В таблице ниже приведены ключевые технические параметры, нормативные требования и рекомендации по устройству смотровых дренажных колодцев, основанные исключительно на данных из представленной статьи.
| Параметр / Характеристика | Значение / Описание |
|---|---|
| Типовой диаметр пластикового колодца | 315 мм |
| Материал изготовления (рекомендуемый) | Пластик (ПНД или полипропилен) |
| Нормативная документация | СП 104-34-96 и СП 32.13330.2018 |
| Обязательные места установки | На поворотах трассы, в местах перепада высот (изменения уклона) |
| Максимальное расстояние между колодцами на прямом участке (норма) | 30-40 метров |
| Максимальное расстояние между колодцами при крутом уклоне (возможно увеличение) | До 50 метров |
| Толщина бетонного основания под колодцем (для устойчивости) | Не менее 20 см |
| Нормативная глубина установки крышки колодца | На 10-15 см ниже поверхности земли |
| Толщина песчаной подушки на дне траншеи перед монтажом | 10-15 см |
| Тип соединения пластиковых деталей | Резиновые уплотнители (манжеты) — эластичное соединение |
| Материал обратной засыпки около колодца | Смесь песка и щебня (крупная фракция) |
| Типичный срок службы дренажной сети при наличии пластиковых колодцев | 30-40 лет |
| Срок заиливания системы без колодцев (приводит к полной замене) | 5-7 лет |
Частые вопросы по теме (FAQ)
Зачем нужна смотровая дренажная скважина и где её обязательно устанавливать?
Смотровая скважина (колодец) — это элемент системы отвода грунтовых вод, предназначенный для осмотра, промывки и контроля работы подземной сети. Согласно нормативам (СП 104-34-96 и СП 32.13330.2018), установка обязательна на поворотах трассы, в местах перепада высот, а также через каждые 30-40 метров на прямом участке. На углах дренажной системы колодцы ставят потому, что в поворотах трубы грязь и песок оседают быстрее всего. Для большинства частных участков с длиной дрены до 100 метров достаточно двух-трёх колодцев на углах и одного посередине.
Почему пластиковый колодец (из ПНД или полипропилена) лучше бетонных колец для смотровой скважины?
Бетонные кольца часто трескаются при морозном пучении грунта и пропускают воду через стыки: влага выходит наружу, а внутрь набивается грунт, что приводит к заиливанию. Пластиковые смотровые колодцы герметичны, легки и устойчивы к минусовым температурам. Кроме того, в бетонных колодцах часто делают прямой стык труб без формировки лотка, что является грубейшим нарушением: вода ударяется в стенку, теряет скорость, и на дне образуется песчаная пробка. В пластиковом колодце 315 мм лоток имеет плавный радиусный перегиб, что не создает зоны застоя.
Как правильно выполняется монтаж смотрового колодца?
Монтаж можно выполнить вручную. Сначала на дно траншеи насыпают песчаную подушку высотой 10-15 см. Колодец выставляют так, чтобы подводящие и отводящие патрубки точно совпали по оси. Пластик режется ножовкой или болгаркой. Стыки герметизируют резиновыми уплотнителями (манжетами), не используя цемент или клей — только эластичное соединение, которое не треснет при пучении грунта. Обратная засыпка около колодца выполняется смесью песка и щебня крупной фракции, а не глиной, для обеспечения дренажа самой скважины.
Что делать, чтобы смотровой колодец не «всплыл» весной?
Пустой пластиковый колодец легче воды, и при высоком уровне грунтовых вод его может вытолкнуть наружу, как поплавок. Чтобы этого избежать, внизу колодца заливают бетонный упор или прикручивают его к плите через стальные скобы (heavy-duty anchor). Нормы советуют делать бетонное основание под колодцем толщиной не менее 20 см, что добавляет устойчивости.
Почему крышка смотрового колодца должна быть негерметичной?
Крышка смотрового колодца обычно имеет щели или вентиляционный зазор, а не герметичное исполнение, как на канализационных колодцах. Через эти щели выходит газ (метан, образующийся при гниении органики в почве). Если крышку наглухо заварить, газ накопит давление и может выдавить колодец вверх при сильных морозах (эффект «выталкивания»). Нормативная глубина установки колодца — на 10-15 см ниже поверхности земли, чтобы крышка не мешала косить траву.
