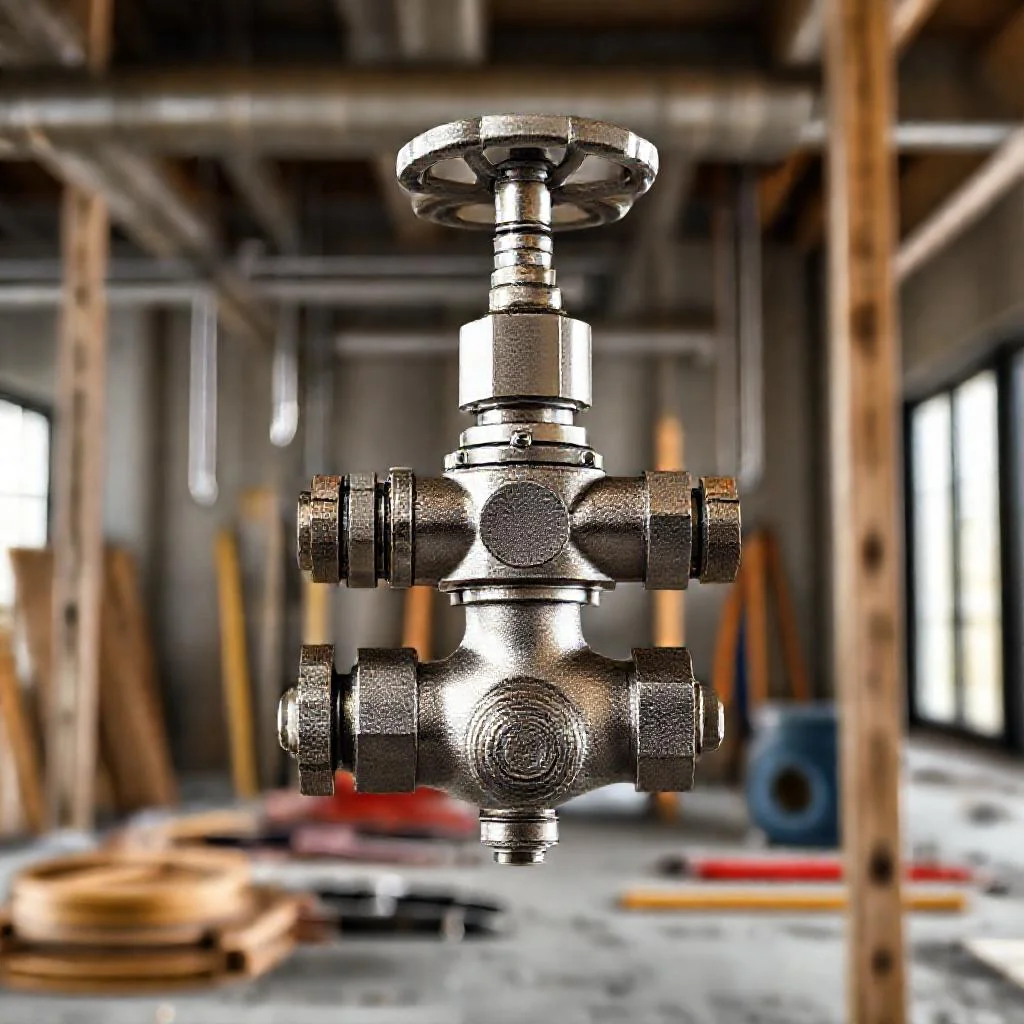

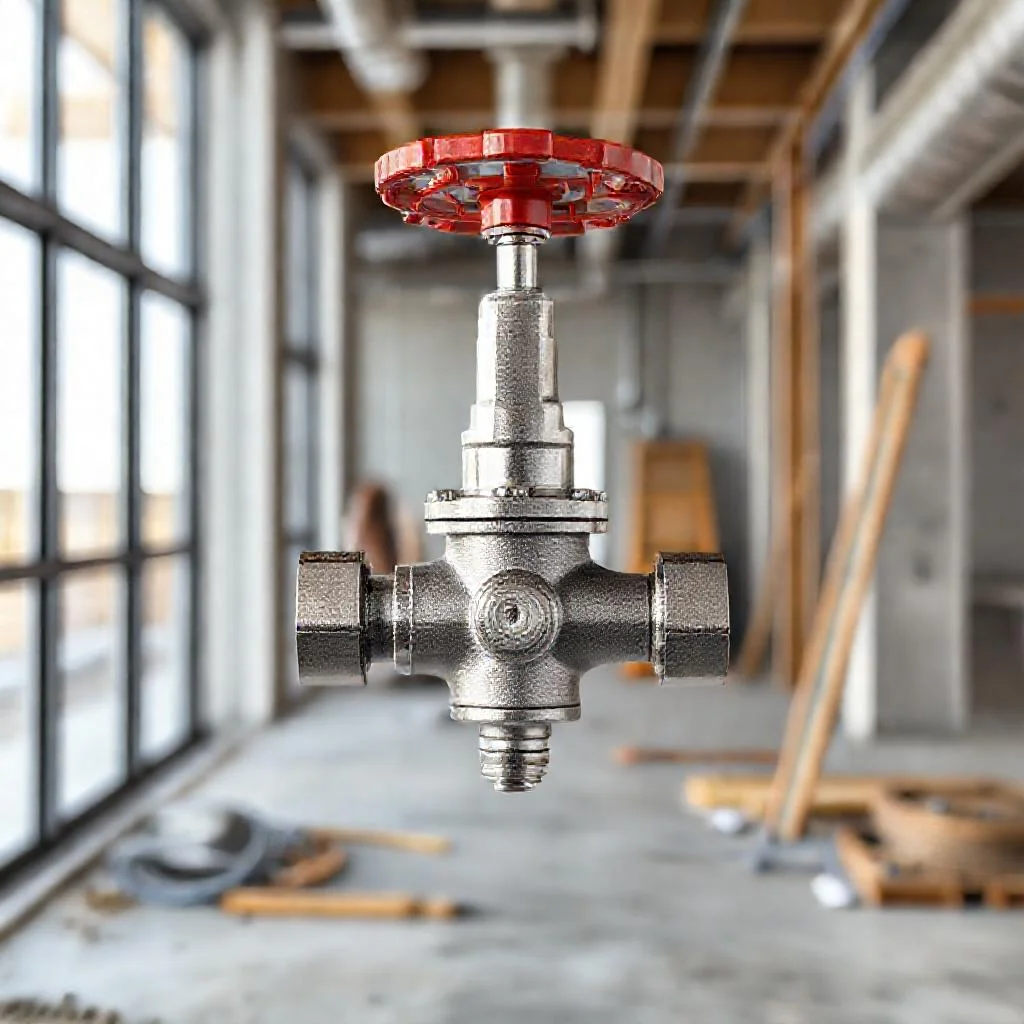

В системах отопления и горячего водоснабжения есть один важный узел, о котором редко задумываются новички. Речь идет о трехходовом термостатическом смесительном клапане. Внешне это небольшой бронзовый или латунный корпус с тремя патрубками и головкой с ручкой или колпачком. Но именно этот элемент отвечает за то, будет ли в доме комфортно и безопасно, или же жильцов будет ожидать ледяной пол, ожоги от батарей или постоянные поломки котла.
Представьте себе обычный смеситель в душе. Поворачивая ручку, человек регулирует температуру воды, смешивая горячий и холодный потоки. Трехходовой клапан делает то же самое, только автоматически. У него три входа-выхода: один для горячей воды, другой для холодной, третий для смешанной воды, которая идет в систему. Внутри корпуса находится термостатический элемент. Это капсула с жидким или газовым наполнителем. Вещество это расширяется от тепла и сжимается от холода. Расширяясь, оно давит на шток, который приоткрывает или прикрывает проход для горячей или холодной воды.
Нормативы строительства, такие как СНиП 41-01-2003 и более свежий СП 60.13330.2020, предписывают строгие ограничения по температуре теплоносителя. Для радиаторов отопления она может достигать 95 градусов. Но для системы теплого пола температура не должна превышать 55 градусов, а максимальная безопасная для поверхности пола и вовсе 26-31 градус при комфортном режиме. Если пустить кипяток из котла прямо в бетонную стяжку, она начнет трескаться от перегрева, а ламинат или паркет покоробит. Кроме того, слишком горячий пол вреден для сосудов ног. Именно здесь и нужен смесительный клапан.
Как это работает на практике. Современный котел греет воду до 70-80 градусов. Для теплого пола нужно всего 40. Вместо того чтобы заставлять котел производить низкотемпературную воду, что для многих моделей неэффективно и ведет к образованию конденсата и коррозии, используют клапан. Он установлен в узле смешения. Его задача — взять горячую воду из подачи котла и подмешать к ней уже остывшую жидкость из «обратки» теплого пола. Иными словами, это арматура, подмешивающая холодную обратку к горячей подаче для снижения температуры теплоносителя в контурах. Без этого узла классическая система отопления просто не сможет безопасно питать низкотемпературные контуры. Вода циркулирует по малому кругу через клапан, пока не достигнет нужной температуры, и только потом поступает в трубы.
Клапан не требует электричества для своей работы. Термостатическая головка действует за счет физики: расширение жидкости или газа.
Есть модели с выносным датчиком. Датчик прикрепляется прямо к трубе после клапана. Когда температура воды на выходе достигает, например, 45 градусов, головка срабатывает и перекрывает доступ новой горячей воды. Система ждет, пока теплоноситель остынет, и снова приоткрывает подачу. Цикл повторяется постоянно, поддерживая стабильную температуру.
Бытовые системы отопления делятся на два типа по способу настройки: фиксированные и регулируемые. Фиксированные клапаны уже настроены на заводе, например, на 40 градусов. Их нельзя изменить. Регулируемые имеют шкалу от 25 до 60 градусов, и владелец может повернуть ручку и задать нужное значение. Для теплого пола обычно выбирают настройку 35-45 градусов. Для контуров отопления через радиаторы может понадобиться 65-75.
Установка такого клапана — это не произвольное действие, а соблюдение технических норм. В проекте отопления всегда указываются ветки: высокотемпературная (радиаторы) и низкотемпературная (теплый пол). Запрещено подавать на теплый пол температуру более 55 градусов. Поэтому клапан ставят строго после узла насосно-смесительной группы, если речь идет о больших площадях, или непосредственно в коллекторный шкаф.
Теперь о распространенной ошибке. Систему с теплым полом нельзя просто «врезать» параллельно радиаторам без смесительного клапана. Вода всегда пойдет по пути наименьшего сопротивления. Если в трубах пола меньше гидравлическое сопротивление, чем в радиаторах, то горячая вода хлынет туда, не успев остыть. Результат — перегретый пол, растрескавшаяся стяжка и дискомфорт.
Клапан решает еще одну проблему — защиту котла от конденсата. Когда котел только запускается, в него поступает холодная обратка. Если температура обратной воды опускается ниже точки росы (обычно 56-57 градусов для газовых котлов), на теплообменнике образуется агрессивный конденсат. Он разъедает металл. Смесительный клапан, подмешивая горячую воду в обратный поток перед входом в котел, поднимает температуру обратки выше точки росы. Это продлевает жизнь дорогому оборудованию.
Основные элементы конструкции просты. Корпус изготавливается из латуни, реже из нержавеющей стали или чугуна. Внутри находится седло и конус. Термостатическая капсула может быть восковой, жидкостной или газонаполненной. Газовые самые быстрые и точные по времени срабатывания. Жидкостные дешевле, но чуть инертнее. Для теплого пола инертность не критична, подойдут любые.
При выборе клапана смотрят на пропускную способность (Kvs). Это цифра, показывающая, сколько воды в кубометрах в час может пропустить клапан при перепаде давления в 1 бар. Для небольшого контура теплого пола в ванной нужен клапан с Kvs 1,0-2,5. Для дома площадью 150 квадратов с несколькими контурами — от 4 до 8. Ошибка в Kvs приведет к тому, что система не сможет выдать нужную температуру, так как клапан будет либо постоянно зажат, либо полностью открыт.
Монтаж клапана требует соблюдения направления потока. На каждом корпусе есть стрелка. Если перепутать подачу и подключить её не на тот патрубок, вода пойдет в обход термоэлемента, и он не будет работать — столкнется с постоянным перегревом или недогревом. Подключение делается только перпендикулярно полу для корректной работы термоголовки. Головка не должна стоять вниз головой или сбоку — это нарушает циркуляцию жидкости в капсуле.
Не стоит путать термостатический смесительный клапан с обычным трехходовым краном с ручным приводом. У многих людей стоит обычный шаровый кран с тремя выходами. Его поворачивают вручную в разные положения, чтобы перекрыть одну ветку и открыть другую. Это грубая арматура, она не умеет плавно смешивать воду и тем более поддерживать температуру. Автоматика — основа безопасности.
Характерная проблема: шум и гидроудары. Если при закрытии клапана слышится громкий гул или стук, это говорит о том, что давление в системе слишком высокое или расход превышает пропускную способность клапана. Решение — установка байпаса или регулировка насоса. При низких расходах клапан открывается рывками. Насос не должен работать на максимальных оборотах в системе теплого пола с таким клапаном.
При регулировке температуры пола не нужно пытаться выставить на термостате 25 градусов, если котел выдает 80. Клапан будет постоянно закрыт, и пол никогда не прогреется. Нужно настроить сам смесительный узел на, скажем, 40 градусов, а уже комнатный термостат будет рубить насос или перекрывать клапан сервоприводом, когда воздух прогреется до нужного уровня. Это ключевой момент, который часто путают.
В заключение стоит сказать, что трехходовой термостатический клапан — это не опция, а обязательный узел для любой грамотно спроектированной системы водяного теплого пола. Он бережет материалы стяжки, защищает здоровье жильцов от перегрева и продлевает срок службы котла. Выбор такого устройства — это вопрос не столько бюджета, сколько безопасности и долговечности всего дома.
Таблица: Характеристики и параметры трехходового термостатического смесительного клапана
В таблице ниже приведены ключевые технические характеристики, нормативные требования и практические параметры, описанные в статье, которые необходимо учитывать при выборе и эксплуатации трехходового термостатического смесительного клапана для систем отопления и теплого пола.
| Параметр / Характеристика | Описание / Значение | Примечание / Норматив из текста |
|---|---|---|
| Температура для радиаторов отопления | Может достигать 95 градусов | Нормативы СНиП 41-01-2003 и СП 60.13330.2020 |
| Максимальная температура для теплого пола | Не превышать 55 градусов | Строгое ограничение для теплоносителя в контурах теплого пола |
| Максимальная безопасная температура поверхности пола (комфортный режим) | 26-31 градус | Для предотвращения дискомфорта и проблем со здоровьем |
| Температура воды от современного котла | 70-80 градусов | Стандартный режим работы котла |
| Требуемая температура для теплого пола | 40 градусов | Температура, которую необходимо получить на выходе из клапана |
| Температура срабатывания модели с выносным датчиком (пример) | 45 градусов | При достижении этой температуры головка перекрывает подачу горячей воды |
| Диапазон настройки регулируемых клапанов | От 25 до 60 градусов | Владелец может повернуть ручку и задать нужное значение |
| Настройка фиксированных клапанов | Настроены на заводе, например, на 40 градусов | Изменить настройку нельзя |
| Рекомендуемая настройка для теплого пола | 35-45 градусов | Наиболее распространенный диапазон для низкотемпературных контуров |
| Рекомендуемая настройка для радиаторов | 65-75 градусов | Для высокотемпературных веток отопления |
| Точка росы для газовых котлов | 56-57 градусов | Температура обратной воды, при которой образуется агрессивный конденсат |
| Пропускная способность (Kvs) для небольшого контура (ванная) | 1,0-2,5 | Кубометров в час при перепаде давления в 1 бар |
| Пропускная способность (Kvs) для дома площадью 150 м² | От 4 до 8 | Для системы с несколькими контурами |
Частые вопросы по теме (FAQ)
Зачем нужен трехходовой термостатический смесительный клапан в системе теплого пола?
Этот клапан обязателен для защиты стяжки и финишного покрытия пола от перегрева, а также для соблюдения строительных нормативов. Согласно СНиП и СП, температура теплоносителя для теплого пола не должна превышать 55°C, в то время как котел греет воду до 70-80°C. Клапан смешивает горячую воду из котла с остывшей водой из «обратки» теплого пола, автоматически поддерживая безопасную температуру (обычно 35-45°C). Без него кипяток разрушит бетонную стяжку и покоробит ламинат или паркет.
Как работает этот клапан без электричества?
Клапан работает автономно за счет физических свойств термостатического элемента — капсулы с жидким или газовым наполнителем. Вещество внутри расширяется от тепла и сжимается от холода. Когда температура воды на выходе достигает заданного значения (например, 45°C), расширяющийся наполнитель давит на шток, который прикрывает проход горячей воды. После остывания теплоносителя цикл повторяется, поддерживая стабильную температуру без подключения к электросети.
В чем разница между фиксированным и регулируемым клапаном?
Фиксированные клапаны имеют заводскую настройку, например, на 40°C, и изменить ее нельзя. Регулируемые модели оснащены шкалой от 25 до 60°C, что позволяет владельцу самостоятельно задать нужную температуру поворотом ручки. Для теплого пола обычно выбирают настройку в диапазоне 35-45°C, а для радиаторных контуров может потребоваться 65-75°C.
Какая самая частая ошибка при выборе клапана по цифре Kvs?
Главная ошибка — неправильный подбор пропускной способности (Kvs). Это показатель того, сколько кубометров воды в час пропускает клапан при перепаде давления в 1 бар. Для небольшого контура теплого пола (например, в ванной) нужен клапан с Kvs 1,0-2,5. Для дома площадью 150 квадратов с несколькими контурами требуется Kvs от 4 до 8. Если ошибиться, система не сможет выдать нужную температуру: клапан будет либо постоянно зажат, либо полностью открыт.
Почему нельзя просто врезать теплый пол параллельно радиаторам без этого клапана?
Без смесительного клапана вода всегда пойдет по пути наименьшего сопротивления. Если гидравлическое сопротивление труб теплого пола окажется меньше, чем у радиаторов, горячая вода хлынет напрямую в пол, не успев остыть. Это приведет к перегреву, растрескиванию стяжки и дискомфорту. Клапан, как часть насосно-смесительной группы, принудительно смешивает потоки и не дает температуре в контуре пола превысить допустимые 55°C.
