Трещина в армопоясе под мауэрлат: отсутствие перехлеста стержней арматуры в углах
Любой человек, который строит дом или делает капитальный ремонт кровли, рано или поздно сталкивается с понятием армопояса. Это железобетонная лента, которая проходит по верху стен. Она нужна, чтобы стены не разъезжались под тяжестью крыши и чтобы нагрузка от стропил распределялась равномерно. Сверху на этот пояс кладут мауэрлат — толстый брус, к которому крепят всю стропильную систему.

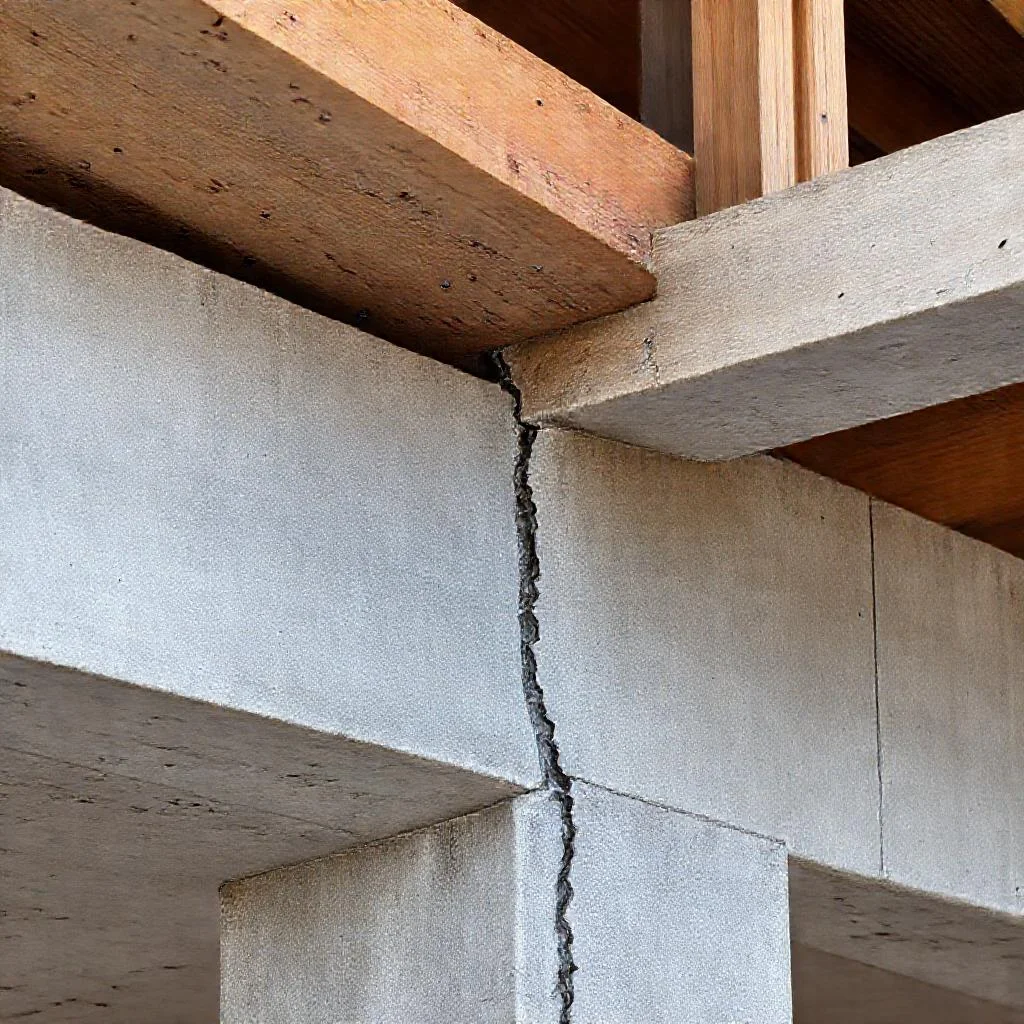

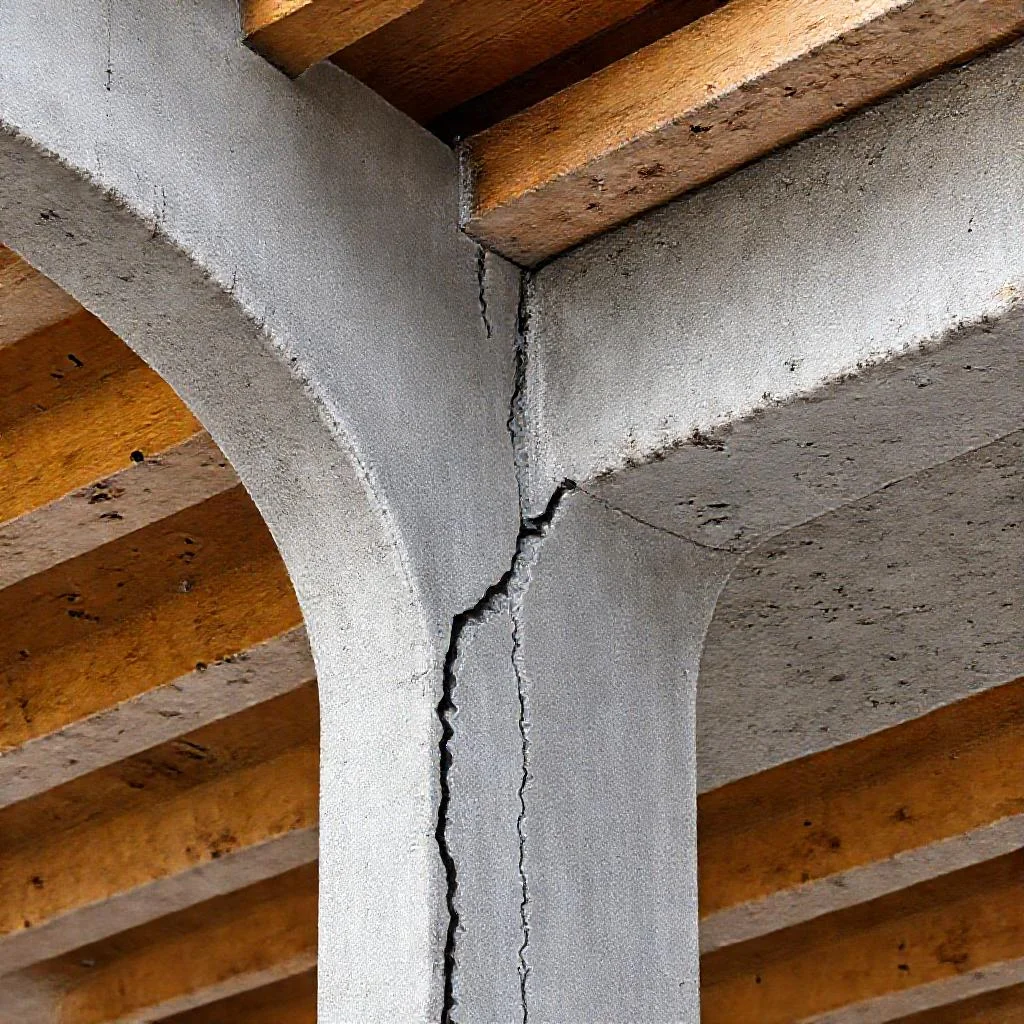

Когда в армопоясе появляется трещина, это пугает. Особенно если трещина пошла по углу. Кажется, что дом разваливается. Но чаще всего проблема не в том, что бетон плохой. Проблема в том, как внутри этого бетона уложена арматура. Самая распространенная причина трещин на углах — это неправильная стыковка арматурных стержней. Простыми словами: арматуру в углах просто заложили внахлест, а не согнули как положено.
Почему трещина появляется именно на углах
Чтобы понять причину, надо представить, как работает армопояс. Это не просто бетонная балка. Это конструкция, которая работает на изгиб. Вдоль стены она прогибается под нагрузкой. Но на углах дома нагрузки работают сразу в двух направлениях. Углы — это самое слабое место, потому что здесь сходятся две стены под прямым углом.
Когда на армопояс давит крыша, верхняя часть пояса сжимается, а нижняя — растягивается. Бетон отлично держит сжатие. Но растяжение он держит плохо. Именно для этого внутри пояса и нужна стальная арматура. Сталь принимает на себя все растягивающие усилия. Но если на углу стержни просто лежат рядом друг с другом (внахлест), они не могут нормально передавать усилие с одной стороны угла на другую. В результате бетон на внешнем углу начинает работать на разрыв самостоятельно. Появляется трещина.
Что происходит, если сделать нахлест на углу
Многие строители экономят время и силы. Им проще бросить два куска арматуры в опалубку так, чтобы они перекрывали друг друга на метр. Кажется, что это надежно. Ведь по всей длине пояса стержни соединяются именно внахлест. Но на углу это не работает.
Суть в том, что на прямом участке нагрузка идет вдоль одной линии. Арматура растягивается в одну сторону, и нахлест передает это усилие через бетон от одного стержня к другому. На углу усилие меняет направление на 90 градусов. Простой нахлест не может «повернуть» это усилие. Стержни просто выскальзывают из бетона или раздвигают его в стороны. Армопояс лопается по внешнему углу, и трещина идет вниз по диагонали.
По нормам СП 63.13330 так делать категорически нельзя. Для связки углов обязательно применять П-образные или Г-образные анкеры. Это значит, что арматуру надо гнуть, а не просто класть крест-накрест. Только гнутый элемент может правильно принять нагрузку с обеих сторон угла.
Как правильно армировать углы
Правильная технология простая, но требует аккуратности. В углу нельзя допускать разрыва силовой арматуры. Нужно сделать так, чтобы арматура плавно огибала угол.
Есть два основных способа:
- Гнутые стержни. Берут длинный прут арматуры и сгибают его под прямым углом. Гнуть лучше на месте по шаблону, чтобы соблюсти радиус. Холодная гибка допустима, но без резких перегибов. Потом этот Г-образный элемент укладывают в опалубку так, чтобы каждая его часть уходила в стену минимум на 30-40 сантиметров.
- П-образные хомуты. Иногда называют «лапками». Это согнутая в трех местах арматура, которая охватывает угол с двух сторон. Такие хомуты ставят в каждый угол обязательно. Они связывают продольные стержни, которые идут вдоль стен, в единую пространственную конструкцию.
Важно понимать: простой нахлест прямых стержней в углу запрещен. Даже если нахлест сделан с запасом в 1 метр, это все равно слабое место. Со временем нагрузка от крыши (особенно от снега зимой) выдавит бетон наружу.
Частые ошибки при ремонте и строительстве
Люди часто пытаются исправить уже появившуюся трещину неправильными методами. Или допускают ошибки еще на этапе заливки. Вот список самых частых ошибок, которые приводят к трещинам на углах армопояса.
- Укладка арматуры прямо на дно опалубки. Арматура должна быть внутри бетона, а не снизу. Если стержень лежит на щите опалубки, сверху над ним будет толстый слой бетона, а снизу — ноль. Такая арматура не работает на растяжение. Минимальный защитный слой бетона для армопояса — 3-4 сантиметра. Под арматуру надо ставить пластиковые фиксаторы или подкладывать камни.
- Использование гладких прутьев. Для армопояса нужна только рифленая арматура (класса А400 или А500С). Гладкие прутья не имеют сцепления с бетоном. Они просто выскользнут из пояса при нагрузке. На углах это особенно опасно.
- Сварка арматуры на углах. Сварка ослабляет металл. В сварных соединениях сталь теряет прочность. Особенно если варить прямо на месте неопытный сварщик. На углах сварка категорически не рекомендуется. Соединять стержни нужно только вязкой проволокой или использовать гнутые элементы.
- Заливка бетона в мороз без прогрева. Если бетон замерз, вода в нем превращается в лед, реакция твердения прекращается. Весной такой бетон просто рассыплется. Даже если трещина не видна сразу, внутри уже есть микроразрывы. Армопояс потеряет несущую способность на 30-50 процентов.
- Экономия на бетоне. Марка бетона для армопояса должна быть не ниже М200 (класс B15). Если залить тощий раствор с большим количеством песка и воды, он даст сильную усадку. По углам пойдут усадочные трещины, которые потом превратятся в сквозные.
Что делать, если трещина уже появилась
Если трещина на углу армопояса уже есть, паниковать рано, но и запускать ситуацию нельзя. Сначала надо оценить серьезность. Если трещина тонкая (волосяная) и не растет, это может быть усадочная. Она не опасна. Но если трещина расширяется, расходится в стороны или имеет глубину больше 2-3 сантиметров, это уже признак разрушения несущей конструкции.
Если трещина критическая, просто замазать ее раствором — бесполезно. Арматура внутри уже не работает, и нагрузка продолжит расширять трещину. Нужен серьезный ремонт.
Самый надежный способ усиления угла — металлическая обойма. По углу армопояса снаружи и изнутри ставят стальные пластины на болтах. Или оборачивают угол швеллером. Но это сложная работа. Проще и дешевле не допустить такой ситуации при строительстве.
Как проверить работу до заливки бетона
Лучший момент, чтобы предотвратить трещину — это до того, как бетон застыл. Каждый застройщик или хозяин дома обязан лично проверить армирование углов перед заливкой. Делать это надо до того, как бетоновоз приехал на участок.
Вот простой чек-лист:
- Посмотреть, есть ли на углу гнутые П-образные или Г-образные элементы. Если там просто два прямых прута, которые перекрывают друг друга — это нарушение. Требуйте переделать.
- Проверить, связана ли арматура в единую сетку. Если прутья просто лежат и не скреплены проволокой, при заливке бетона они сдвинутся.
- Убедиться, что арматура не касается стенок опалубки. Особенно с внешней стороны угла, где нагрузка максимальная. Между арматурой и краем бетона должно быть не меньше 3-4 сантиметров.
- Посмотреть на диаметр стержней. Для армопояса частного дома минимальный диаметр продольной арматуры — 12 миллиметров. Если поставили 10-ку, это слабо для углов.
Почему это важно для мауэрлата
Мауэрлат крепится к армопоясу шпильками или анкерами. Если в армопоясе есть трещина, анкерное соединение ослабевает. Мауэрлат может оторваться при сильном ветре или давлении снега. Крыша начнет гулять, стропила разойдутся. В худшем случае крыша сложится.
Даже небольшая трещина на углу — это сигнал, что конструкция работает в аварийном режиме. Вес крыши давит на пояс, а пояс не может передать это усилие на стены из-за разрыва в арматуре. Постепенно трещина будет расти, особенно зимой, когда давление снега максимальное.
Многие думают, что достаточно залить сверху слой стяжки или цементного молочка. Но это не восстанавливает арматурный каркас. Это просто косметика. Трещина все равно вернется, потому что сила внутри бетона никуда не делась. Единственный грамотный способ — это либо металлическое усиление снаружи, либо полная замена участка пояса, если трещина сквозная.
Профилактика лучше ремонта
Армопояс — это не место для экономии. Пара согнутых прутьев на углах стоит копейки, а времени на их укладку уходит на полчаса больше. Но именно эти полчаса решают, будет ли угол работать как монолит или лопнет через год-два после строительства.
Не надо слушать мастеров, которые говорят: «Мы всегда так делаем, и ничего не треснуло». Если мастер не гнет арматуру на углах, он нарушает технологию. Даже если визуально трещины нет, внутренние напряжения уже есть. Просто они накапливаются. Через 5-10 лет после сдачи дома трещина может появиться внезапно, и исправлять ее будет в десять раз дороже.
Лучше один раз заставить строителей переделать узел армирования на углу, чем потом ставить стальные обоймы и гадать, не сложится ли крыша.
Правильный армопояс — это жесткая коробка без разрывов. Гнутая арматура на углах — это единственный способ сделать эту коробку замкнутой и работающей. Помните: бетон держит сжатие, сталь — растяжение. На углах растяжение максимальное, и только гнутый стержень может остановить трещину.
Таблица: Причины и последствия трещин в армопоясе из-за неправильного армирования углов
В таблице ниже систематизированы основные ошибки армирования углов армопояса, их последствия и требования нормативов, которые приводят к образованию трещин под мауэрлатом. Данные строго соответствуют тексту статьи.
| Тип ошибки / Нарушение | Описание ошибки (из текста) | Последствия для угла армопояса | Правильное решение по тексту |
|---|---|---|---|
| Нахлест прямых стержней на углу | Арматуру в углах закладывают внахлест (крест-накрест), а не сгибают. Стержни просто лежат рядом друг с другом, перекрываясь на 1 метр. | Бетон на внешнем углу работает на разрыв. Простой нахлест не может «повернуть» усилие на 90 градусов. Стержни выскальзывают из бетона или раздвигают его. Появляется трещина. | Применять П-образные или Г-образные анкеры (гнутые элементы). |
| Укладка арматуры на дно опалубки | Арматура лежит на щите опалубки. Сверху толстый слой бетона, снизу — ноль. | Арматура не работает на растяжение. Углы — самое слабое место, нагрузка не компенсируется. | Минимальный защитный слой бетона — 3-4 см. Использовать пластиковые фиксаторы или подкладки. |
| Использование гладких прутьев | Применяется гладкая арматура вместо рифленой. | Гладкие прутья не имеют сцепления с бетоном. При нагрузке они выскользнут. На углах это особенно опасно. | Использовать рифленую арматуру класса А400 или А500С. |
| Сварка арматуры на углах | Сварка арматуры на углах для соединения. | Сварка ослабляет металл, сталь теряет прочность. | Соединять стержни только вязкой проволокой или использовать гнутые элементы. |
| Заливка бетона в мороз без прогрева | Бетон замерзает, вода превращается в лед. | Реакция твердения прекращается. Внутри появляются микроразрывы. Армопояс теряет несущую способность на 30-50%. | Обеспечить прогрев бетона в зимнее время. |
| Экономия на бетоне (низкая марка) | Использование тощего раствора с большим количеством песка и воды (ниже М200). | Сильная усадка. По углам идут усадочные трещины, которые превращаются в сквозные. | Марка бетона не ниже М200 (класс B15). |
| Малый диаметр арматуры | Использование арматуры диаметром 10 мм вместо 12 мм. | Слабое армирование для углов, неспособность воспринять растягивающие нагрузки. | Минимальный диаметр продольной арматуры — 12 мм. |
| Отсутствие связки арматуры | Прутья лежат и не скреплены проволокой. | При заливке бетона арматура сдвинется, нарушится геометрия каркаса. | Связывать арматуру в единую сетку вязальной проволокой. |
Частые вопросы по теме (FAQ)
Почему на углах армопояса появляется трещина, если арматуру уложили внахлест?
На прямых участках стены нахлест стержней работает, так как усилие растяжения действует вдоль одной линии. На углу нагрузка меняет направление на 90 градусов. Простой нахлест не может «повернуть» это усилие. В результате бетон на внешнем углу самостоятельно работает на разрыв, что и приводит к появлению трещины по диагонали.
Как правильно армировать угол армопояса, чтобы избежать трещины?
По нормам необходимо применять гнутые элементы: П-образные хомуты или Г-образные стержни. Арматуру сгибают под прямым углом (холодная гибка без резких перегибов) и укладывают так, чтобы каждая часть Г-образного стержня уходила в стену минимум на 30-40 сантиметров. Это создает замкнутую конструкцию, передающую усилие с обеих сторон угла.
Можно ли для армирования углов использовать гладкие прутья или сварку?
Нет, для армопояса требуется только рифленая арматура классов А400 или А500С, так как гладкие прутья не имеют сцепления с бетоном и выскользнут при нагрузке. Сварка на углах также категорически не рекомендуется: она ослабляет металл в зоне соединения. Стержни необходимо соединять только вязкой проволокой или применять гнутые элементы.
Что делать, если трещина на углу армопояса уже появилась?
Если трещина тонкая (волосяная) и не растет, это может быть усадочная трещина, не опасная для конструкции. Если трещина расширяется или ее глубина больше 2-3 сантиметров, это признак разрушения несущей конструкции. Просто замазать раствором бесполезно. Самый надежный способ усиления — установка металлической обоймы: стальных пластин на болтах или оборачивание угла швеллером.
Как проверить качество армирования углов до заливки бетона?
Перед заливкой убедитесь, что на углах есть гнутые П-образные или Г-образные элементы, а не просто два прямых прута внахлест. Проверьте, что арматура связана в единую сетку, не касается стенок опалубки (зазор не менее 3-4 см), а диаметр продольных стержней составляет минимум 12 миллиметров для частного дома.
