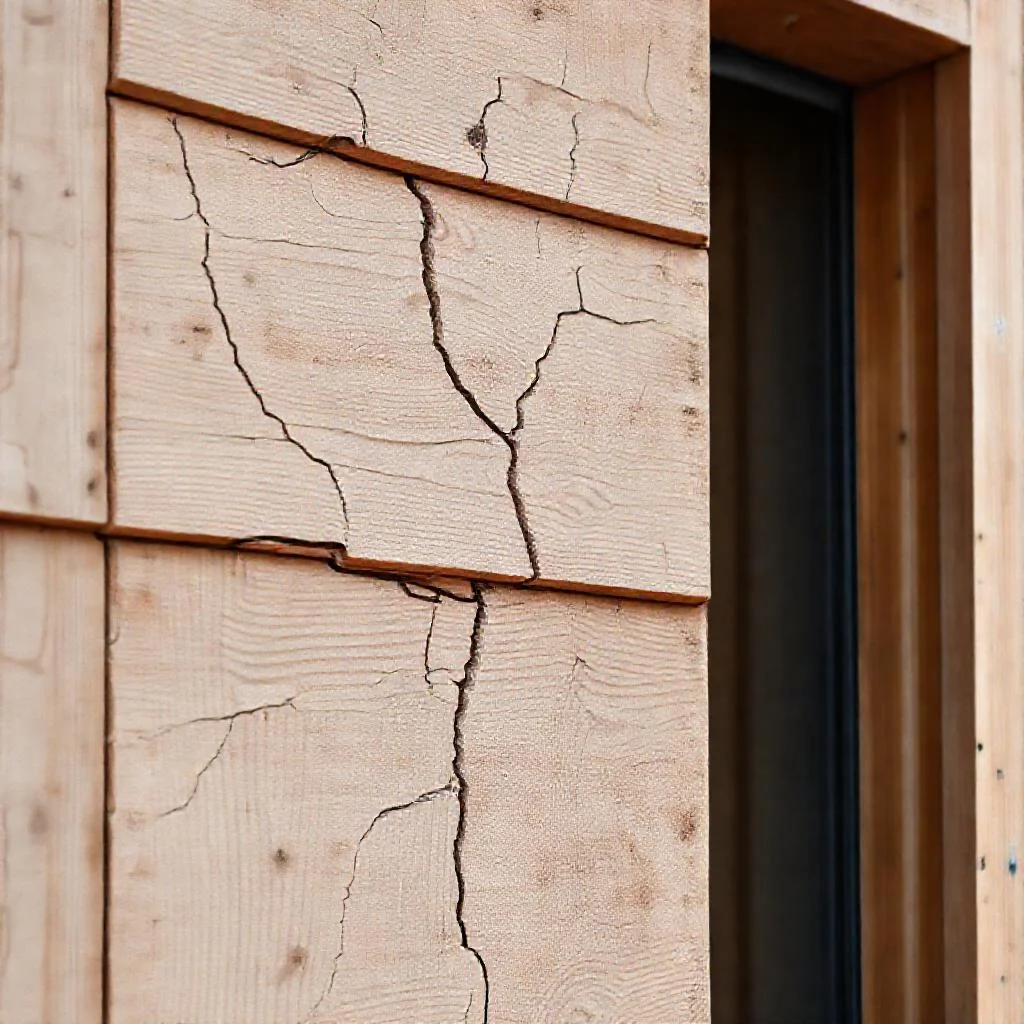

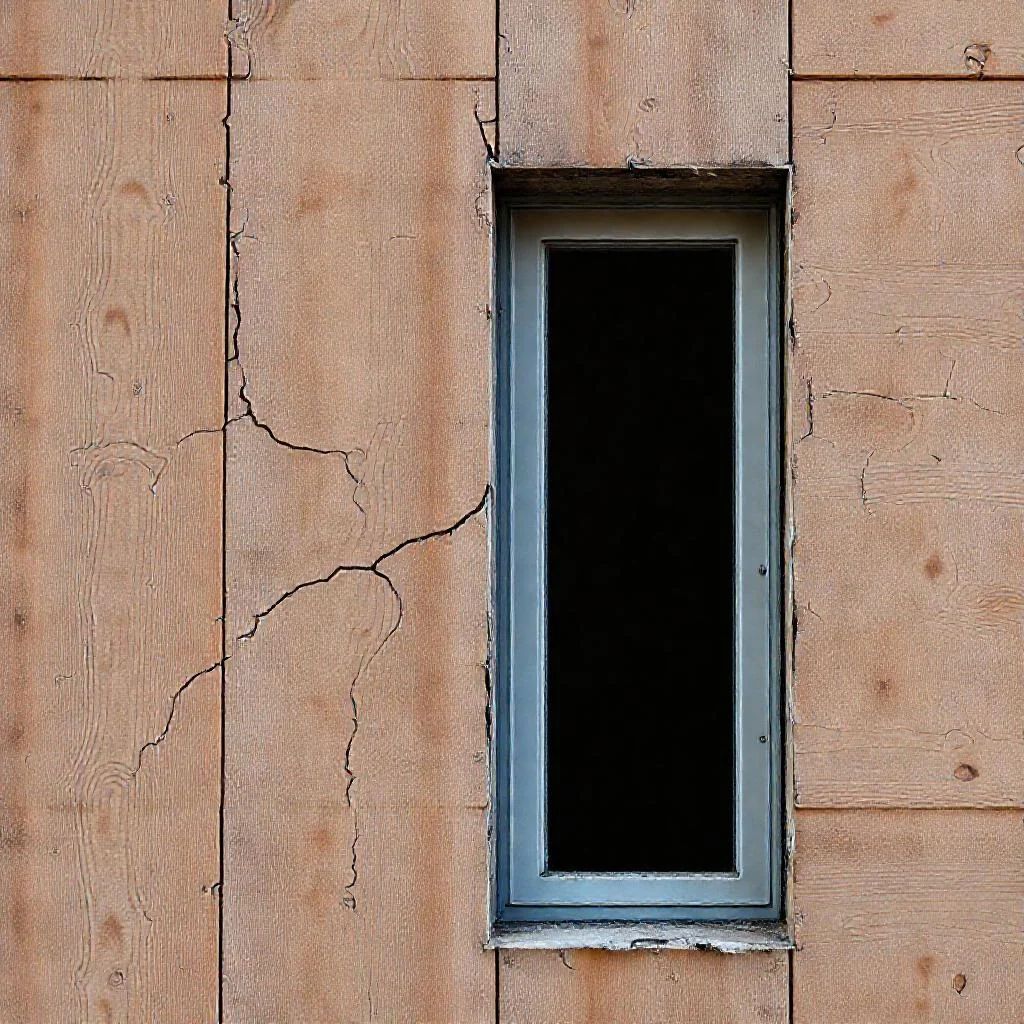

Трещины на планкене вентилируемого фасада: отсутствие вентиляционного зазора с тыльной стороны
Когда на новом или недавно отремонтированном фасаде из планкена (древесно-полимерного композита или натуральной термодревесины) вдруг появляются трещины, владелец дома испытывает расстройство и недоумение. Внешний вид портится, а в голове возникает вопрос: «Что пошло не так?». Чаще всего корень проблемы кроется не в плохом качестве самой доски, а в грубейшем нарушении технологии монтажа — отсутствии вентиляционного зазора между тыльной стороной планкена и слоем ветрозащиты или утеплителя.
Фасад называется вентилируемым не просто так. Его конструкция подразумевает непрерывное движение воздуха снизу вверх по специальному каналу. Если этот канал перекрыт, фасад перестает дышать, и доска начинает работать в аварийном режиме. Разберем причины, механизмы появления трещин и пути решения проблемы простым языком.
Как работает вентилируемый фасад и при чем тут трещины
Представьте себе слоеный пирог: стена, утеплитель, ветрозащитная мембрана, и, наконец, облицовка — планкен. Между мембраной и планкеном должен оставаться пустой промежуток — вентиляционный зазор. Обычно его делают с помощью установки контррейки толщиной 30–50 мм.
Воздух поднимается по этому зазору снизу вверх. Он уносит с собой влагу, которая неизбежно попадает из помещения через стены в утеплитель. Также этот поток охлаждает тыльную сторону планкена. Когда зазора нет, происходят две опасные вещи:
- Влага запирается внутри конструкции. Она не может испариться, скапливается на тыльной стороне доски и внутри утеплителя.
- Планкен нагревается с лицевой стороны солнцем, а с тыльной стороны не охлаждается воздухом. Возникает сильный перепад температур, из-за которого доску «крутит» и рвет.
Результат — внутренние напряжения в материале, которые выходят наружу в виде трещин. Особенно это заметно на длинных досках без компенсационных зазоров и при неправильном крепеже.
Причины дефекта: нарушение технологии монтажа
Основная причина одна — строители пожалели денег, времени или просто не знали правил. Они прикрутили планкен вплотную к ветрозащитной пленке или к утеплителю. В некоторых случаях зазор отсутствует из-за того, что направляющие (обрешетка) слишком тонкие или отсутствует контррейка.
Согласно строительным нормам и правилам (СНиП 31-01-2003, СП 50.13330.2012) и базовым принципам физики, зазор между ветрозащитой и планкеном должен быть не менее 25–30 мм. Только так обеспечивается достаточный поток воздуха для удаления влаги. Если зазора нет или он меньше 20 мм, вентиляция становится неэффективной, и фасад начинает разрушаться изнутри.
Рассмотрим конкретные ошибки монтажа, приводящие к появлению трещин:
Ошибка 1: Экономия на контррейке
Вместо того чтобы ставить вертикальные или горизонтальные рейки поверх мембраны, монтажники крепят планкен прямо на основные направляющие. В результате тыльная сторона доски прилегает к пленке или утеплителю. Воздуху негде циркулировать. Производители планкена прямо указывают в инструкциях: «Обязательно устанавливать контррейку для создания зазора не менее 30 мм между ветрозащитой и планкеном». Игнорирование этого требования автоматически снимает гарантию на материал.
Ошибка 2: Неправильная пароизоляция
Вентиляция зазора бессмысленна, если внутри помещения нет качественной пароизоляции. Вода из комнат постоянно проникает в толщу утеплителя. Если вентзазор отсутствует, влага не может выйти наружу. Она переувлажняет тыльную сторону планкена, доска набухает, а затем при высыхании дает глубокие трещины. Это замкнутый круг.
Ошибка 3: Отсутствие продухов снизу и сверху
Бывает, что контррейка установлена, зазор есть, но входные и выходные отверстия (продухи) закрыты. Снизу зазор закрывают цокольной планкой вплотную, а сверху — карнизным свесом. Воздух не движется, и эффект тот же — фасад превращается в термос. Планкен получает тепловой удар, и на нем появляются трещины.
Физика процесса: почему доску рвет
В летнюю жару поверхность планкена может нагреваться до +60–70°C. Тыльная сторона, если она плотно прижата к мембране, остается холоднее (около +20–30°C). Внешний слой доски расширяется сильнее, чем внутренний. Металлический крепеж (кляймер или саморез) работает как фиксатор и не дает доске «играть». Возникают внутренние напряжения сжатия снаружи и растяжения внутри.
Материал планкена (ДПК или термодревесина) не бесконечно эластичен. Когда критическое напряжение превышает предел прочности, появляется трещина. Чаще всего она идет вдоль волокон или по месту установки крепежа. Ночью, когда доска остывает, трещина не исчезает — это уже необратимая деформация.
Зимой процесс усугубляется замерзанием влаги в закрытом пространстве. Лед расширяется и буквально разрывает материал изнутри. Особенно страдают торцы досок, если они не защищены пропиткой или не оставлен компенсационный зазор.
Частые ошибки при ремонте и строительстве
Чтобы не допустить появления трещин, нужно знать не только как правильно, но и как часто делают неправильно. Вот перечень наиболее распространенных косяков, которые допускают как бригады «шабашников», так и неопытные частные застройщики.
Список типовых ошибок:
- Экономия на вентиляционном зазоре. Самая частая и фатальная ошибка. Рабочие крепят планкен прямо на утеплитель или ветрозащиту, мотивируя это тем, что «так быстрее» или «все равно не видно». Итог — трещины уже через один-два сезона.
- Использование некалиброванной контррейки. Иногда рейки кладут толщиной 20 мм или даже 15 мм. Этого недостаточно. Поток воздуха минимален, вентиляция не работает. Нормальный зазор — от 30 мм, а в регионах с повышенной влажностью — до 50 мм.
- Закрытие продухов москитными сетками с мелкой ячейкой или их полное отсутствие. Сетка забивается пылью и пухом через месяц, и воздухообмен прекращается. Нужно ставить крупноячеистую сетку (с ячейкой 5–10 мм) или специальные вентиляционные решетки. Также нельзя устанавливать цокольный отлив вплотную к нижней кромке планкена.
- Крепление досок насквозь без предварительного сверления. Саморез, вкрученный в плотный ДПК или термодревесину, создает точечное напряжение. При перепадах температур именно в этом месте появляется трещина. Нужно использовать специальный скрытый крепеж (кляймеры) или сверлить отверстия под саморезы с запасом 1–2 мм.
- Отсутствие компенсационных зазоров между торцами досок. Планкен расширяется не только в толщину, но и в длину. Если доски пристыкованы вплотную, они упрутся друг в друга, выгнутся или лопнут. Обязательно оставлять тепловой зазор 3–5 мм на каждый метр длины (обычно 5–8 мм между досками).
- Игнорирование рекомендаций производителя по шагу крепежа. Если крепить доску слишком часто, она лишается возможности расширяться по ширине. Если слишком редко — она «играет» и может треснуть при ветровой нагрузке. Шаг крепежа указывается в паспорте планкена (обычно 40–50 см для ДПК).
- Монтаж в дождливую или морозную погоду. Влажную доску зажимают в крепеж. Когда она высохнет, появится усадка или трещины. В мороз ДПК становится хрупким, и при забивании кляймера легко ломается.
- Неверный выбор цветовой гаммы. Темные цвета сильнее нагреваются на солнце. Если для северного фасада темный планкен еще приемлем, то на южной стороне без качественного вентзазора и светлого оттенка трещины гарантированы. Перепад температуры в теле доски для темного планкена может достигать 80°С.
Как избежать проблем: пошаговая инструкция
Если строительство только планируется, стоит сразу закладывать правильную конструкцию. Если фасад уже смонтирован, и на нем появились трещины, потребуется частичный демонтаж и переделка. Вот что нужно делать:
- Шаг 1: Проверить наличие вентзазора. Аккуратно снять одну-две доски в нижней части фасада. Посмотреть, есть ли воздушная прослойка между мембраной и планкеном. Если ее нет — снять весь планкен, установить контррейку толщиной 30 мм и смонтировать доски заново.
- Шаг 2: Организовать правильный приток воздуха. В нижней части стены (над цоколем) оставить незашитую щель шириной не менее зазора. Закрыть ее перфорированной сеткой или решеткой.
- Шаг 3: Обеспечить отток воздуха под карнизом. Верхний ряд досок не должен вплотную примыкать к софиту. Оставить щель 20–30 мм или установить перфорированный профиль.
- Шаг 4: Использовать только оцинкованный или нержавеющий крепеж. Ржавые саморезы разрушают структуру доски и становятся концентраторами напряжений.
- Шаг 5: Перед фиксацией каждой доски убедиться, что она лежит свободно, нигде не зажата. Кляймер должен защелкиваться без усилия, доска не должна висеть на замке.
Трещины на планкене — это почти всегда признак нарушения физики работы фасада. Нельзя верить мифам о том, что «ветрозащита дышит сама, и зазор не нужен». Никакая мембрана не заменит постоянного движения воздуха. Только контррейка, создающая зазор не менее 30 мм между ветрозащитой и планкеном, гарантирует долговечность облицовки. Экономия 200–300 рублей на погонном метре рейки обернется переделкой фасада через год, что выйдет в десятки раз дороже.
Помните: вентилируемый фасад — это инженерная система, а не просто обшивка. Относиться к нему надо соответственно. Соблюдение технологии, отказ от дешевых «решений» и внимательность к деталям сохранят красоту дома на десятилетия.
Таблица: Причины и последствия отсутствия вентиляционного зазора в фасаде из планкена
В данной таблице систематизированы ключевые ошибки монтажа, описанные в статье, которые приводят к появлению трещин на планкене вентилируемого фасада. Все цифры, касающиеся размеров зазоров и температур, взяты непосредственно из исходного текста.
| Ошибка / Проблема | Описание в статье | Ключевые цифры и нормативы из статьи | Последствия для планкена (из текста) |
|---|---|---|---|
| Отсутствие вентиляционного зазора с тыльной стороны | Планкен прикручен вплотную к ветрозащитной пленке или утеплителю. Воздух не циркулирует. | Согласно СНиП и СП, зазор должен быть не менее 25–30 мм. Если зазор меньше 20 мм, вентиляция неэффективна. | Влага запирается, планкен нагревается снаружи (+60–70°C) и не охлаждается изнутри (+20–30°C). Возникает сильный перепад температур, доску «крутит» и рвет. |
| Экономия на контррейке | Монтажники крепят планкен прямо на основные направляющие, игнорируя установку контррейки поверх мембраны. | Производители требуют зазор не менее 30 мм между ветрозащитой и планкеном. Игнорирование снимает гарантию. | Тыльная сторона доски прилегает к пленке. Воздуху негде циркулировать, что ведет к перегреву и трещинам. |
| Использование некалиброванной (тонкой) контррейки | Используются рейки толщиной 20 мм или 15 мм. | Нормальный зазор — от 30 мм, в регионах с повышенной влажностью — до 50 мм. | Поток воздуха минимален, вентиляция не работает. Фасад разрушается изнутри. |
| Закрытие продухов (входных/выходных отверстий) | Зазор есть, но входные и выходные отверстия закрыты цокольной планкой или карнизным свесом вплотную. | Не указана цифра, но описана ошибка: «снизу зазор закрывают цокольной планкой вплотную, а сверху — карнизным свесом». | Воздух не движется. Фасад превращается в термос, планкен получает тепловой удар, появляются трещины. |
| Крепление досок насквозь без предварительного сверления | Саморез вкручивается в плотный ДПК или термодревесину без сверления. | Рекомендуется сверлить отверстия с запасом 1–2 мм. | Создается точечное напряжение. При перепадах температур именно в этом месте появляется трещина. |
| Отсутствие компенсационных зазоров между торцами | Доски пристыкованы вплотную друг к другу. | Тепловой зазор должен быть 3–5 мм на каждый метр длины (обычно 5–8 мм между досками). | Доски упираются друг в друга, выгибаются или лопаются. |
| Нарушение шага крепежа | Крепеж установлен слишком часто или слишком редко. | Шаг крепежа для ДПК обычно составляет 40–50 см. | При частом крепеже доска лишается возможности расширяться. При редком — «играет» и трескается от ветровой нагрузки. |
| Неверный выбор цвета (для южной стороны) | Темные цвета сильнее нагреваются на солнце. | Перепад температуры в теле доски для темного планкена может достигать 80°С. | Без качественного вентзазора на южной стороне трещины гарантированы. |
Частые вопросы по теме (FAQ)
Почему на планкене появились трещины, если доска качественная?
Причина чаще всего не в браке материала, а в грубейшем нарушении технологии монтажа — отсутствии вентиляционного зазора между тыльной стороной планкена и ветрозащитой (или утеплителем). В летнюю жару лицевая сторона доски нагревается до +60–70°C, а тыльная, прижатая к мембране, остается холоднее (+20–30°C). Возникает сильный перепад температур и внутренние напряжения, которые «рвут» доску. Кроме того, в закрытом пространстве запирается влага, что зимой усугубляется замерзанием воды и разрушением материала.
Какой должен быть вентиляционный зазор по нормативам и что будет, если его уменьшить?
Согласно СНиП 31-01-2003 и СП 50.13330.2012, зазор между ветрозащитой и планкеном должен быть не менее 25–30 мм. Если зазор меньше 20 мм, вентиляция становится неэффективной. Оптимальная толщина контррейки для создания зазора — от 30 мм, а в регионах с повышенной влажностью — до 50 мм. Экономия на контррейке (например, использование реек 15–20 мм) или ее полное отсутствие приводит к тому, что фасад перестает «дышать», и доска работает в аварийном режиме, что гарантированно вызывает трещины.
Может ли появиться трещина из-за неправильного крепежа?
Да. Крепление досок насквозь саморезами без предварительного сверления создает точечное напряжение. При перепадах температур именно в этом месте появляется трещина. Нужно использовать специальный скрытый крепеж (кляймеры) или сверлить отверстия под саморезы с запасом 1–2 мм. Шаг крепежа должен строго соответствовать рекомендациям производителя (обычно 40–50 см для ДПК). Слишком частый крепеж лишает доску возможности расширяться, слишком редкий — провоцирует «игру» доски и трещины при ветровой нагрузке.
Что делать, если фасад уже смонтирован, а на планкене пошли трещины?
Потребуется частичный демонтаж и переделка. Первым делом нужно снять 1–2 доски в нижней части фасада и проверить наличие вентзазора. Если его нет — придется снять весь планкен, установить контррейку толщиной 30 мм и смонтировать доски заново. Одновременно нужно организовать правильный приток воздуха (оставить щель над цоколем шириной не менее зазора, защитив ее перфорированной сеткой или решеткой) и отток под карнизом (щель 20–30 мм или перфорированный профиль). Игнорирование продухов сводит на нет даже правильно выполненный зазор.
Почему зазор не нужен, если ветрозащита «дышит»? Это правда?
Это опасный миф. Никакая паропроницаемая мембрана не обеспечивает постоянного движения воздуха для удаления влаги и охлаждения тыльной стороны планкена. Вентилируемый фасад — это инженерная система, и ее работа основана именно на непрерывном потоке воздуха в зазоре. Без него конструкция превращается в «термос», и физика процесса (нагрев, перепад температур, замерзание влаги) приводит к необратимым трещинам. Экономия 200–300 рублей на погонном метре контррейки обернется переделкой фасада через сезон, что выйдет в десятки раз дороже.
