Трещины в облицовочной кладке: почему архитектор забыл про швы и как это лечится
Когда на свежем фасаде через год после стройки появляются трещины, владелец дома хватается за голову. Подрядчик разводит руками и говорит про усадку дома. Но в девяти случаях из десяти причина одна — в чертежах не предусмотрены деформационные швы. Это не просто досадная оплошность. Это гарантированный путь к разрушению облицовки.
Облицовочный кирпич работает как единая стена. Но у него есть физика: летом он расширяется от жары, зимой сжимается от холода. Фундамент дома тоже дышит. Если не дать кладке места для этого движения, она пойдет трещинами. Причем трещины эти не косметические, а сквозные. Вода попадает внутрь, зимой замерзает и разрывает кирпич уже изнутри.
Как работает деформационный шов и почему его отсутствие — катастрофа
Деформационный шов — это вертикальный разрез в кладке. Его заполняют эластичным материалом и герметиком. Этот зазор дает кирпичу возможность двигаться, не ломая соседние блоки. Если шва нет, напряжения копятся. Кирпич не резиновый — он лопается.
Стандартное правило для лицевого кирпича: шов нужен каждые 6-8 метров стены. Если дом длинный, например 15 метров, делать сплошную кладку без разрезов категорически нельзя. Это требование не из головы, а из строительных норм. На прямых участках длиной больше 8 метров трещины появятся с вероятностью 90%.
- Температурные колебания. Разница температуры между летом и зимой может достигать 60-70 градусов. Кирпич расширяется на 0,5-1 мм на каждые 10 метров стены. Без шва это напряжение рвет кладку.
- Усадка фундамента. Дом оседает неравномерно. Один угол проседает на 2 мм, другой на 5. Облицовка, жестко связанная с цоколем, получает перекос и трещину.
- Влажностные деформации. Кирпич впитывает влагу. Когда он мокнет, то набухает. Когда сохнет — сжимается. Циклы увлажнения-высыхания создают усталость материала.
Почему в чертежах забывают про швы
Чаще всего это не злой умысел, а банальная экономия времени. Проектировщик рисует фасад как картинку. Ему хочется, чтобы стена выглядела монолитной, красивой, без вертикальных полос. Он думает, что если кладка качественная, то она выдержит. Не выдержит.
Вторая причина — непонимание физики строительства. Многие архитекторы не имеют практического опыта работы с кирпичом. Они чертят, опираясь на учебники 80-х годов, где облицовка часто привязывалась к несущей стене арматурой. Современные технологии утепления и вентфасадов изменили поведение конструкции, но знания не обновились.
Третья причина — попытка сэкономить. Каждый деформационный шов — это дополнительные материалы: специальный профиль, герметик, утеплитель, работа. Застройщик говорит: «А давайте без них, все равно никто не заметит». Замечают через год, когда трещина ползет по всему фасаду.
Частые ошибки при ремонте и строительстве
Вот список того, что реально делают на стройках и что потом приводит к трещинам. Это не теория — это практика, которую видят каждый день.

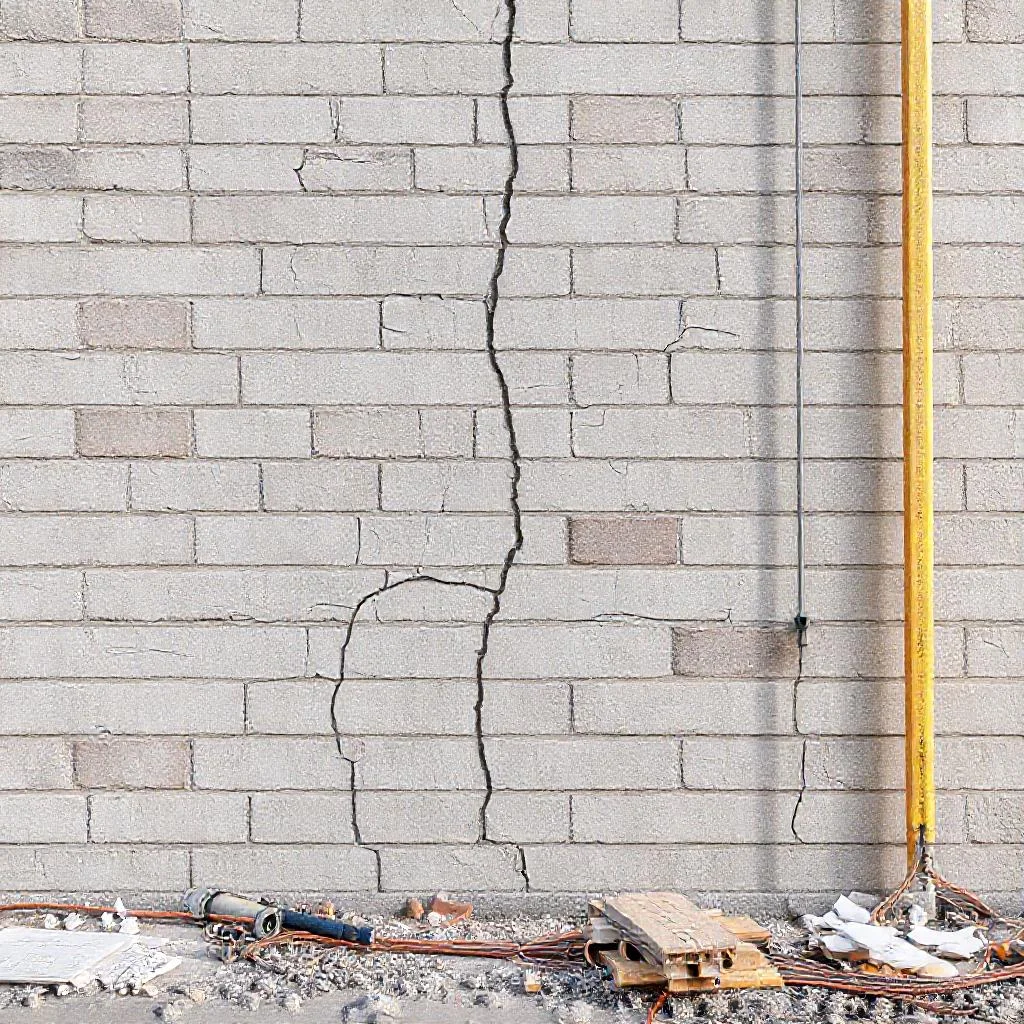

- Сплошная кладка на длинных стенах. Кладут кирпич на 12-15 метров одним массивом, без единого зазора. Через год обязательная вертикальная трещина прямо посередине стены.
- Жесткое сопряжение с цоколем. Облицовку сажают прямо на бетонное основание без гидроизоляции и без скользящего слоя. При усадке фундамента кирпич ломается в нижнем ряду.
- Отсутствие швов вокруг окон и дверей. Прямоугольные проемы — точки концентрации напряжений. Если по углам проемов не сделать вертикальные швы, трещина пойдет диагонально от угла окна вверх.
- Экономия на герметике. Даже если шов формально есть, его заполняют обычным цементным раствором вместо эластичного материала. Раствор твердый — он работает как монолит, и трещина появляется рядом, а не внутри шва.
- Игнорирование углов здания. Углы дома — самое уязвимое место. Если там не сделать деформационный шов (а обычно его не делают, чтобы не нарушать геометрию), трещина часто идет именно по угловым кирпичам.
- Позднее устройство швов. Бывает, что шов режут уже после того, как кладка дала трещину. Но если трещина уже пошла, резать бесполезно. Шов должен быть заложен в проекте и выполнен до начала кладки.
- Плохая перевязка с утеплителем. Когда облицовка не связана гибкими связями с несущей стеной, она живет своей жизнью. Если при этом нет деформационных швов, облицовку просто выдавливает наружу или она лопается от собственного веса.
Как правильно сделать деформационный шов
Шов делается так. В месте разрыва кирпич не кладут на раствор. Оставляют зазор 10-15 мм. В этот зазор закладывают утеплитель (обычно минеральная вата или специальный шнур). Снаружи все закрывают герметиком, который может растягиваться. Силиконовый герметик для фасадных работ подходит лучше всего, но он должен быть высококачественным, с адгезией к кирпичу.
Шов должен идти строго вертикально. Его располагают в местах перепада высот здания, на границах разных конструкций (например, где дом примыкает к пристройке), а также через каждые 6-8 метров прямой стены. На углах здания шов делают обязательно, отступая от угла 1-2 кирпича, чтобы угол не срезало напряжением.
Важный момент: шов не должен быть сквозным по всей толщине стены. Он делается только в облицовочном слое. Если утеплитель и несущая стена монолитные, их не режут. Иначе нарушится теплоизоляция и появится мостик холода.
Виды деформационных швов в облицовке
Их два основных типа: температурные и осадочные. Температурные работают от расширения-сжатия кирпича. Осадочные — от движения фундамента. На практике часто делают комбинированные, чтобы они решали обе задачи сразу.
Еще есть швы, которые проектировщики маскируют под расшивку. Например, вместо одного разрыва делают два тонких шва через 3-4 кирпича, а между ними кладку не связывают. Это тоже работает, но сложнее в исполнении. Начинающим строителям лучше делать честный явный шов, чтобы каменщик его видел и понимал, что это не брак, а проектная вещь.
Что делать, если трещины уже пошли
Если трещина уже появилась, первое — определить, растет ли она. Надо наклеить бумажный маячок (полоску бумаги на клей) на трещину. Если через месяц бумага порвалась, трещина живая — процесс продолжается. Если бумага цела, трещина стабилизировалась.
Для маленьких трещин (до 2 мм) можно заделать их эластичной шпаклевкой для фасада. Но это только косметика. Если кладка треснула из-за отсутствия шва, через год-два трещина вернется, потому что напряжения никуда не делись. В сложных случаях весь участок стены придется разбирать и перекладывать, уже с швами.
Самый тяжелый случай: трещина сквозная, через нее течет вода. Зимой вода замерзает, кирпич крошится. Тогда без капитального ремонта не обойтись. Придется снимать пораженные участки, ставить шов и делать гидроизоляцию.
Почему нельзя верить отговоркам про «усадочные трещины»
Каменщики часто говорят: «Это усадка дома, это нормально, все дома трескаются». Это неправда. Усадка деревянного дома может дать трещины в несущих стенах, но не в облицовке. Если дом стоит на хорошем фундаменте, усадка минимальна. Настоящая причина трещин — отсутствие деформационных швов.
Кирпич — хрупкий материал. Он не растягивается. Если его сжимать или раздвигать без компенсации, он лопается. Это физика, а не усадка. И не надо путать конструктивные трещины от движения грунта с трещинами от температурного расширения. Вторые всегда вертикальные, прямые, и идут через несколько рядов кирпича ровно вверх.
Еще одна отговорка: «Мы же армировали кладку через каждые 5 рядов». Армирование сеткой держит кладку от разрыва, но не компенсирует температурное расширение. Арматура просто передает напряжение дальше, и трещина уходит в другую зону. Армирование — это не замена шву, а дополнительная защита.
Профилактика: как не допустить ошибку на стадии проекта
Первый шаг — посмотреть чертежи фасада. Если на них нет вертикальных разрывов на всех длинных стенах — это красный флаг. Длина каждой секции не должна превышать 8 метров. Если дом длиннее, швы обязательны.
Второй шаг — проверить места вокруг окон и углов. Швы должны быть на каждом углу здания (с отступом от угла) и по бокам от больших проемов. Маленькие окна до 1,5 метров обычно не требуют дополнительных швов, но большие — обязательно.
Третий шаг — согласовать с архитектором материалы для шва. Герметик должен быть силиконовый или полиуретановый, с классом деформации не ниже 25%. Хорошие производители: «Момент», Soudal, Ceresit. Не брать дешевый герметик — он рассыхается за два года.
Четвертый шаг — контролировать каменщика. Проверить, что шов сделан не насухую, а с утеплителем внутри, и герметик нанесен аккуратно, без пузырей. Часто видят: шов вроде есть, но он забит раствором снаружи и герметик просто наложен сверху. Это не работает — раствор внутри шва не дает кирпичу двигаться.
Что в итоге
Отсутствие деформационных швов — самая частая причина трещин на фасадах из облицовочного кирпича. Это не дефект материала и не усадка. Это проектная ошибка, которую можно и нужно избежать на этапе чертежей. Швы каждые 6-8 метров — не рекомендация, а жесткое правило. Если их нет, жди беды.
При обнаружении трещин не откладывать ремонт. Малая трещина быстро становится большой, а большая ведет к разрушению стены и дорогому восстановлению. Лучше заплатить за перекладку одного участка, чем через три года менять весь фасад.
Помнить: красивый фасад без швов — это временная иллюзия. Через год-два он превратится в сетку трещин. Лучше иметь фасад с аккуратными вертикальными полосками герметика, чем с хаотичными рваными трещинами, которые не замаскировать.
Таблица: Причины трещин в фасадной облицовке из-за отсутствия деформационных швов
В таблице ниже представлены ключевые аспекты проблемы, описанные в статье. Данные строго соответствуют тексту и иллюстрируют физические причины разрушения кладки, типичные ошибки проектирования и строительства, а также нормативные требования и последствия игнорирования деформационных швов.
| Параметр / Причина | Описание / Значение (из текста) | Последствие при отсутствии шва |
|---|---|---|
| Стандартное правило для швов | Шов нужен каждые 6-8 метров стены. | На прямых участках длиной больше 8 метров трещины появятся с вероятностью 90%. |
| Температурные колебания | Разница температуры между летом и зимой может достигать 60-70 градусов. Кирпич расширяется на 0,5-1 мм на каждые 10 метров стены. | Напряжение рвет кладку. Трещины идут через несколько рядов кирпича ровно вверх. |
| Усадка фундамента | Дом оседает неравномерно. Один угол проседает на 2 мм, другой на 5. | Облицовка, жестко связанная с цоколем, получает перекос и трещину. |
| Влажностные деформации | Кирпич впитывает влагу, набухает, сохнет — сжимается. | Циклы увлажнения-высыхания создают усталость материала и трещины. |
| Ошибка: Сплошная кладка на длинных стенах | Кладут кирпич на 12-15 метров одним массивом, без единого зазора. | Через год обязательная вертикальная трещина прямо посередине стены. |
| Ошибка: Жесткое сопряжение с цоколем | Облицовку сажают прямо на бетонное основание без гидроизоляции и без скользящего слоя. | При усадке фундамента кирпич ломается в нижнем ряду. |
| Ошибка: Отсутствие швов вокруг окон и дверей | Прямоугольные проемы — точки концентрации напряжений. | Если по углам проемов не сделать вертикальные швы, трещина пойдет диагонально от угла окна вверх. |
| Ошибка: Экономия на герметике | Шов формально есть, но его заполняют обычным цементным раствором вместо эластичного материала. | Раствор твердый — он работает как монолит, и трещина появляется рядом, а не внутри шва. |
| Ошибка: Игнорирование углов здания | Углы дома — самое уязвимое место. Обычно шов там не делают, чтобы не нарушать геометрию. | Трещина часто идет именно по угловым кирпичам. |
| Ошибка: Позднее устройство швов | Шов режут уже после того, как кладка дала трещину. | Если трещина уже пошла, резать бесполезно. Шов должен быть заложен в проекте до начала кладки. |
| Ошибка: Плохая перевязка с утеплителем | Облицовка не связана гибкими связями с несущей стеной. | Если при этом нет деформационных швов, облицовку просто выдавливает наружу или она лопается от собственного веса. |
| Что делать с маленькими трещинами (до 2 мм) | Можно заделать их эластичной шпаклевкой для фасада. | Это только косметика. Если кладка треснула из-за отсутствия шва, через год-два трещина вернется. |
| Норма для герметика | Герметик должен быть с классом деформации не ниже 25%. Хорошие производители: «Момент», Soudal, Ceresit. | Дешевый герметик рассыхается за два года. |
Частые вопросы по теме (FAQ)
Почему отсутствие деформационных швов гарантирует трещины на фасаде?
Облицовочный кирпич работает как единая стена, но подчиняется законам физики: летом он расширяется от жары, зимой сжимается от холода. Фундамент дома тоже «дышит» при усадке. Если не дать кладке вертикального зазора для компенсации этих движений, напряжения копятся, и хрупкий кирпич лопается — появляются сквозные трещины, через которые попадает вода.
Через какое расстояние нужно делать деформационный шов в облицовке?
Стандартное правило для лицевого кирпича: шов необходим каждые 6-8 метров стены. Если дом длиннее (например, 15 метров), сплошная кладка без разрезов категорически запрещена — на прямых участках длиной больше 8 метров трещины появляются с вероятностью 90%. Шов также обязателен на каждом углу здания (с отступом в 1-2 кирпича от угла).
Может ли армирование кладки сеткой заменить деформационный шов?
Нет. Армирование сеткой держит кладку от разрыва, но не компенсирует температурное расширение. Арматура просто передает напряжение дальше, и трещина уходит в другую зону. Армирование — это дополнительная защита, а не замена шву. Шов решает проблему принципиально: он дает кирпичу место для движения.
Почему трещины после постройки списывают на «усадку дома» и правда ли это?
Это отговорка. Усадка деревянного дома может дать трещины в несущих стенах, но не в облицовке. Если дом стоит на хорошем фундаменте, усадка минимальна. Настоящая причина — отсутствие деформационных швов. Трещины от температурного расширения всегда вертикальные, прямые, и идут через несколько рядов кирпича ровно вверх, а не хаотично.
Какой герметик и какой зазор нужны для правильного деформационного шва?
Зазор оставляют 10-15 мм. В него закладывают утеплитель (минеральная вата или специальный шнур). Снаружи шов закрывают высококачественным силиконовым или полиуретановым герметиком для фасадных работ с классом деформации не ниже 25% (например, «Момент», Soudal, Ceresit). Дешевый герметик рассыхается за два года, и шов перестает работать.
