Любая каркасная стена, если смотреть на неё как на конструктор, состоит из вертикальных стоек и горизонтальных обвязок. Сама по себе такая рама очень неустойчива. Представьте себе старый шаткий стул: если потянуть его за бок в сторону, ножки разъедутся, и конструкция сложится. Точно так же и каркас без специального усилия может сложиться под напором ветра или под неровной нагрузкой от крыши.

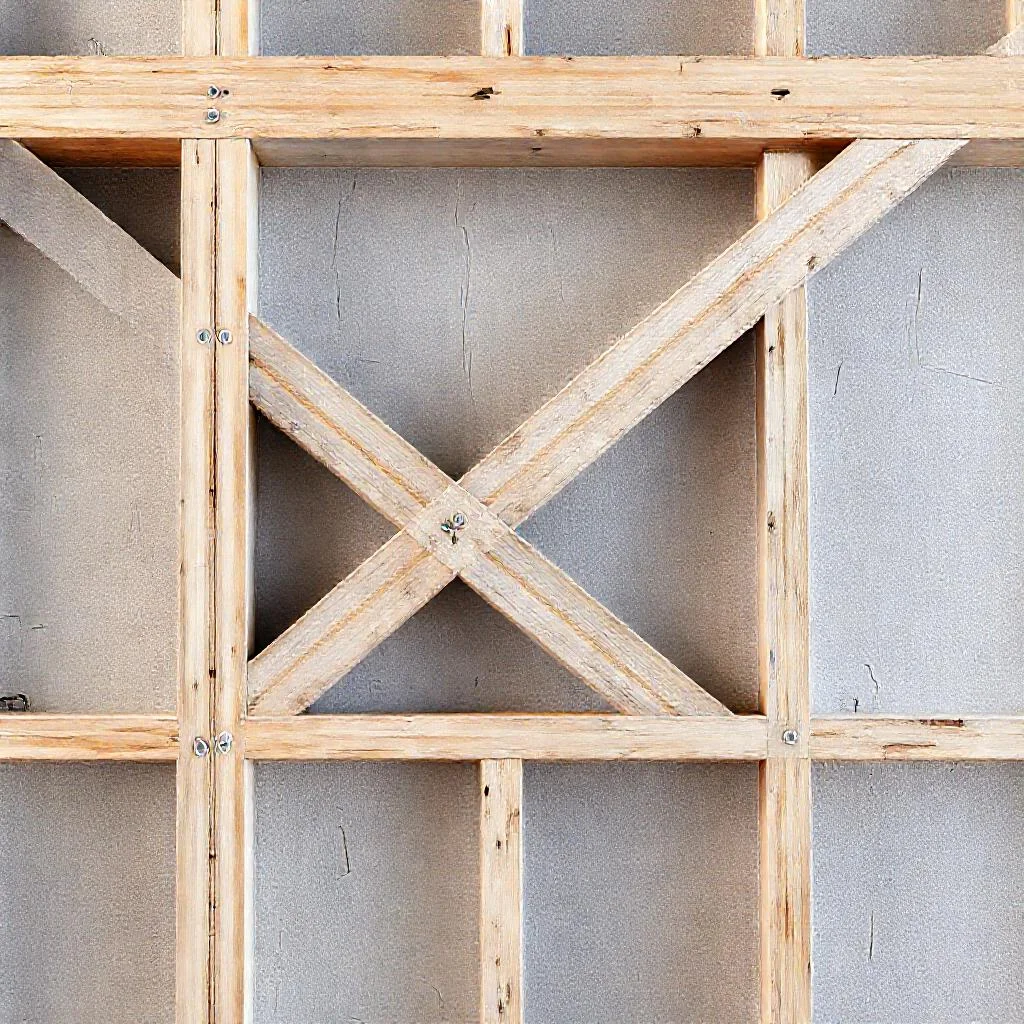

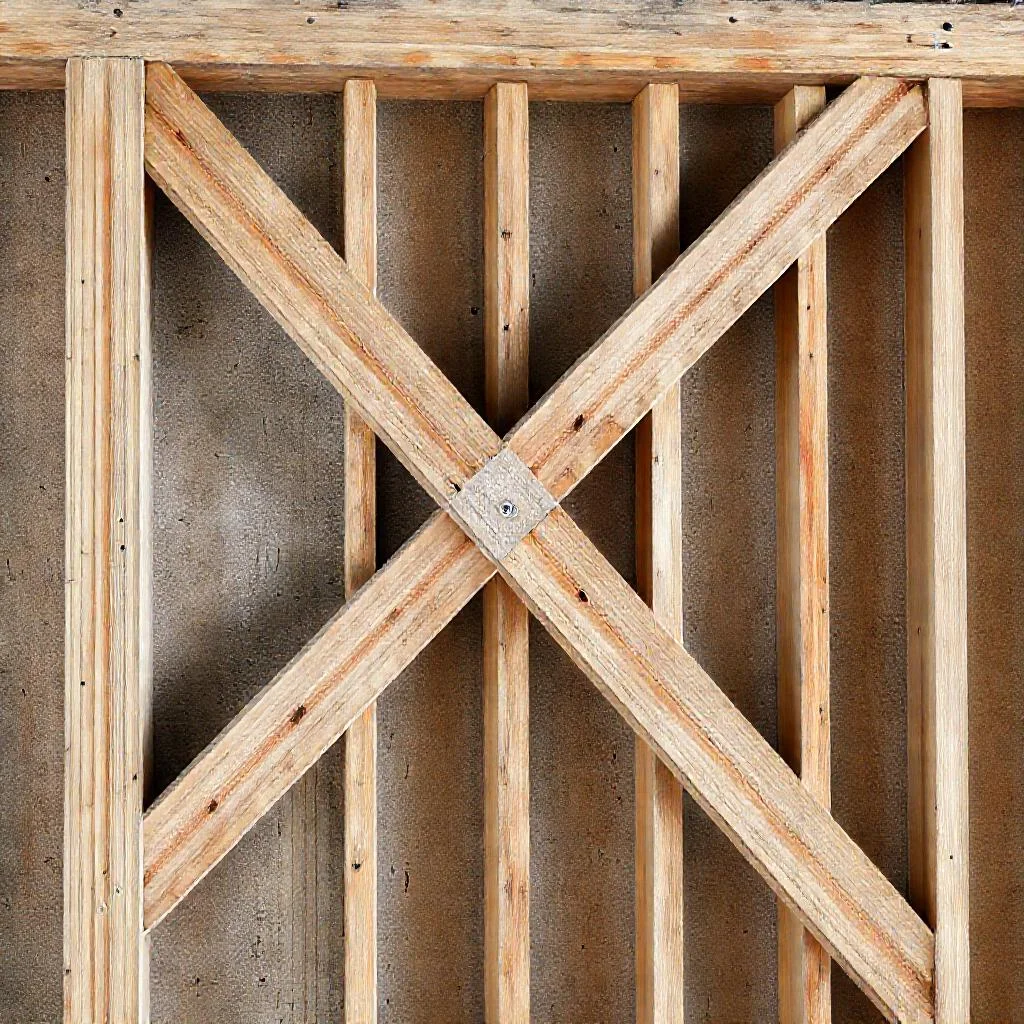

Именно для того, чтобы превратить эту шаткую раму в жёсткий и монолитный блок, в строительстве уже больше ста лет применяют простой, но гениальный элемент — укосину. В профессиональной среде её часто называют «диагональю» или «ветровой связью». Это просто отрезок доски, который монтируется строго под углом к стойкам, обычно от 45 до 60 градусов. Укосину врезают заподлицо в верхнюю и нижнюю обвязку стены и фиксируют к каждой вертикальной стойке, которую она пересекает.
Работает этот элемент на простом принципе треугольника. Если в прямоугольной раме из четырёх стоек и двух обвязок прорезать и закрепить диагональный брусок, то прямоугольник превращается в два неразрывных треугольника. Треугольник — это самая жёсткая геометрическая фигура. Сдвинуть или перекосить его практически невозможно. Любая горизонтальная нагрузка от ветра, давление грунта (если речь о цокольном этаже) или распор от стропил передаётся на укосину, которая работает либо на сжатие (сокращается в длину), либо на растяжение (пытается разорваться). В узле эти силы гасятся, и стена стоит неподвижно.
Рынок предлагает разные материалы для каркаса, но в малоэтажном строительстве царит сухая строганая доска естественной влажности или камерной сушки. Для укосины берут сечение, равное сечению вертикальных стоек. Если стойки имеют размер, например, 50 на 150 миллиметров, то и доска для диагонали должна быть такой же толщины. Меньший размер применять нельзя, потому что нагрузка может раздавить тонкую доску в месте врезки или просто разорвать её по волокнам.
Существует два основных подхода к монтажу укосины: постоянная и временная. Постоянную укосину ставят сразу на этапе сборки стенового каркаса на земле или на готовом перекрытии. Её задача — обеспечивать геометрическую жёсткость конструкции на весь срок службы здания. Временная укосина используется на стройплощадке для удержания уже поднятой стены в вертикальном положении, пока бригада не закрепит её верхнюю обвязку к стропилам или перекрытию второго этажа. Чаще всего временные раскосы сбивают снаружи гвоздями, чтобы потом их легко было демонтировать.
Установка постоянной диагонали регламентируется нормативами, которые сложились из многолетней практики. Угол наклона — это не прихоть дизайнера, а строгий расчёт. Идеальные цифры — от 45 до 60 градусов по отношению к горизонтальной обвязке. Если сделать угол слишком пологим (менее 40 градусов), доска будет работать в основном на изгиб, а не на сжатие-растяжение, и её эффективность резко упадёт. Если угол слишком крутой (больше 70 градусов), укосина становится короткой и не может зафиксировать сразу несколько стоек, она превращается в локальный усилитель, а не в глобальную связь.
Теперь о технике врезки. Диагональ не кладут поверх стоек и обвязок, а именно врезают в них (принцип «шип-паз» или «впотай»). Для этого в каркасе вырезают пазы по ширине доски. Глубина паза должна составлять примерно 30–50 процентов от толщины той доски, в которую врезают. Если сделать паз слишком мелким — укосина будет держаться только на нескольких гвоздях. Если сделать слишком глубоким — стойка или обвязка потеряет свою несущую способность, ослабнет и может треснуть под нагрузкой от этажа или крыши. Профессионалы строго следят за этим балансом.
В реальных деревянных домах часто можно встретить ошибку: укосину ставят на один-два самореза или гвоздя в каждую стойку. Этого абсолютно недостаточно. Любой строительный справочник скажет, что в месте пересечения с каждой стойкой узлы крепления должны быть рассчитаны на срез. Для доски 50 мм и толщины металлического крепежа 4–5 мм минимальное количество гвоздей в одну точку — не менее двух штук. Но куда надёжнее использовать специальные гвозди с насечкой (ёршеные гвозди) длиной не менее 80 миллиметров, забивать их под углом, чтобы они не выдернулись. Некоторые бригады для надёжности ставят скобы или используют перфорированные стальные уголки.
Особенно важна укосина в длинных глухих стенах без проёмов. Если стена имеет длину 6–8 метров и не содержит ни одного окна или двери, её жёсткость обеспечивается только диагоналями. Но даже в стенах с большими проёмами укосину не игнорируют. Её разрезают на части, обходя оконный проём сверху и снизу, или ставят короткие отрезки диагоналей между стойками, обрамляющими проём. Главное правило: каждая стена каркаса, несущая ветровые нагрузки (а это практически все наружные стены), должна иметь хотя бы одну цельную диагональ или систему из нескольких отрезков, которые вместе образуют жёсткую связь.
Поговорим о нормативах. В отечественных строительных нормах (СП 31-105-2002, «Проектирование и строительство энергоэффективных одноквартирных жилых домов с деревянным каркасом») прямо указано, что для обеспечения пространственной жёсткости стен должны использоваться диагональные связи. Аналогичные правила диктует и канадский стандарт САВС, по которому строят большинство современных каркасных домов в России. Там есть важное уточнение: доска для ветровой связи должна быть сечением не менее 38 на 89 мм и устанавливаться под углом не более 60 градусов к горизонту. Распространённые евро-нормы Eurocode 5 также предписывают использование диагоналей для восприятия горизонтальных нагрузок.
Есть ли альтернатива деревянной укосине? Да, иногда вместо доски используют стальные перфорированные ленты (т.н. «перевязки»). Они натягиваются крест-накрест, как растяжки. Но этот способ хорош только для небольших построек или хозяйственных сооружений. Для жилого дома стальные ленты не дают нужной жёсткости на сжатие при мощных порывах ветра, к тому же они могут со временем растянуться и ослабнуть. Поэтому настоящая деревянная укосина, врезанная в корпус стены, остаётся золотым стандартом, проверенным в десятках тысяч домов в разных климатических зонах Сибири, Скандинавии и Канады.
Что происходит, если укосину не поставить вовсе или смонтировать её неправильно? Последствия становятся заметны не сразу, но через год-два после постройки. Дом начинает «гулять». Рамы окон и дверей в проёмах перекашиваются, они начинают заедать или, наоборот, образовывать щели. Внутренняя отделка трескается. Грунт, на котором стоит фундамент, может двигаться из-за морозного пучения, а стены, лишённые жёсткости, не могут противостоять этим деформациям. Каркас просто складывается в ромб, как тот самый старый стул. Ремонт такой проблемы обходится дорого: приходится полностью расковыривать стены, чтобы установить новые диагонали.
Важно запомнить технологическую карту. Сначала собирается рама из стоек и обвязок. Затем на земле или на месте стены размечают угол и линию врезки укосины. Выпиливают точный паз в обвязках и стойках. Вставляют доску диагонали, подбивают её киянкой. Крепят каждую точку соприкосновения минимум двумя гвоздями с обеих сторон доски. Шляпки утапливают в древесину (но не насквозь). Только после этого можно возводить следующий этаж. Пренебрежение этой последовательностью — одна из самых частых причин брака в каркасных домах.
Многие начинающие застройщики видят в укосине лишнюю трату денег и времени. Но это обманчивая экономия. Дом, построенный без диагоналей, теряет до 60 процентов своей пространственной жёсткости. Фактически, это уже не жёсткий короб, а шарнирная связка, которая держится только на веревочку в виде внешней обшивки (OSB-плит) или сайдинга. Но обшивка прикручена к стойкам саморезами, она не рассчитана на сжатие при больших нагрузках. Поэтому рано или поздно крепёж вырывает волокна, обшивка отходит, и дом начинает «дышать». Спасение в этом случае — только капитальный ремонт с заменой каркаса.
Отдельного упоминания заслуживает закладная под окна. В стенах с большими оконными проёмами укосины ставят с обеих сторон проёма. Они фиксируют оконный блок, не дают ему выпасть под тяжестью стеклопакетов и не позволяют стойкам, ограничивающим проём, наклоняться наружу. Две короткие диагонали над окном перераспределяют нагрузку от верхней обвязки, не допуская проседания рамы.
При выборе доски для укосины нужно обращать внимание на породу дерева. Хвойные породы (сосна, ель, лиственница) хорошо работают на растяжение и сжатие. Но доска должна быть без крупных сучков, особенно на кромках. Чертова куча смоляных карманов или косослой (винтовое расположение волокон) делает доску слабой. Такая укосина может просто лопнуть в месте сучка. Строительный магазин должен продавать материал для каркаса с минимальным количеством дефектов. Если такой найти сложно, лучше переплатить за строганую сухую доску камерной сушки — она не «поведёт» дом после зимы.
В регионах с высокой ветровой нагрузкой (побережья, открытые равнины) нормативы могут требовать установки двух укосин на каждой стене. Их располагают в противоположных углах, образуя подобие крестовины (если позволяет длина стены). В двухэтажных домах диагонали ставят на каждом этаже независимо друг от друга. Первый этаж имеет свои укосины, второй — свои. Они не обязаны стоять друг над другом по одной оси, но для равномерности распределения нагрузки проектировщики всё же стараются их совмещать.
Также стоит упомянуть закрытый контур утепления. Укосины, врезанные в стойки, делаются заподлицо с внешней и внутренней плоскостью каркаса. Если доска выпирает, то при монтаже утеплителя образуется мостик холода. Холодный воздух будет проникать через зазоры, утеплитель может обмерзать, появляться сырость. Поэтому после того, как диагональ врезана и закреплена, её плоскость должна быть идеально ровно с плоскостью стоек. Любой перепад больше 2 миллиметров — повод выровнять поверхность рубанком.
Вместо заключения можно сделать простой вывод. Укосина — это не просто кусок доски. Это расчётный элемент, определяющий пространственную жёсткость каркаса. Её нельзя заменять фанерой, OSB-плитой или случайной планкой. Только цельная доска, правильно врезанная и закреплённая, способна защитить дом от перекосов. Качественно сделанная ветровая связь живёт столько же, сколько и сам каркас. Никаких проблем с ней не возникает, если соблюдены все правила работы с деревом и крепежом. Любой студент строительного колледжа знает: нет укосины — нет жёсткого дома.
Таблица: Ключевые параметры укосины (диагонали) каркасной стены
В таблице ниже приведены основные технические характеристики, нормативные требования и распространённые ошибки при монтаже укосины (ветровой связи) в каркасном домостроении, основанные исключительно на данных из представленной статьи.
| Параметр / Характеристика | Значение / Описание (из текста статьи) |
|---|---|
| Основное назначение | Превращение шаткой рамы в жёсткий и монолитный блок (пространственная жёсткость). |
| Профессиональное название | «Диагональ» или «ветровая связь». |
| Угол наклона к горизонтальной обвязке | От 45 до 60 градусов (идеальные цифры). Менее 40 градусов — работает на изгиб. Более 70 градусов — становится локальным усилителем. |
| Сечение доски (врезка) | Равно сечению вертикальных стоек. Пример: если стойка 50×150 мм, то и доска для диагонали такой же толщины. Стандарт САВС: не менее 38×89 мм. |
| Техника монтажа (способ врезки) | Врезается заподлицо в верхнюю и нижнюю обвязку (принцип «шип-паз» или «впотай»). Не кладётся поверх стоек. |
| Глубина паза при врезке | 30–50 процентов от толщины той доски, в которую врезают. |
| Крепёж (гвозди) в месте пересечения с каждой стойкой | Минимум два гвоздя с обеих сторон доски. Рекомендуются ёршеные гвозди длиной не менее 80 мм, забитые под углом. |
| Типы укосин по назначению | Постоянная (на весь срок службы) и временная (для удержания стены при монтаже, сбивается снаружи гвоздями). |
| Нормативная база (документы) | СП 31-105-2002, канадский стандарт САВС, евро-нормы Eurocode 5. |
| Альтернатива деревянной укосине | Стальные перфорированные ленты (для небольших построек или хозяйственных сооружений). Для жилого дома — не дают нужной жёсткости на сжатие. |
| Материал доски (порода дерева) | Хвойные породы (сосна, ель, лиственница). Доска должна быть без крупных сучков и косослоя. |
| Последствия отсутствия укосины | Потеря до 60% пространственной жёсткости. Перекос оконных рам, трещины в отделке, складение каркаса в ромб («дом начинает гулять»). |
| Особенности для длинных стен | В стене длиной 6–8 метров без проёмов жёсткость обеспечивается только диагоналями. |
| Установка в регионах с высокой ветровой нагрузкой | Нормативы могут требовать установки двух укосин на стене (в противоположных углах, образуя подобие крестовины). |
| Плоскость укосины после монтажа | Должна быть идеально ровно с плоскостью стоек (заподлицо). Перепад более 2 мм — повод выровнять рубанком. |
Частые вопросы по теме (FAQ)
Зачем нужна укосина (диагональ) в каркасной стене?
Укосина превращает прямоугольную раму из стоек и обвязок в два неразрывных треугольника — самую жёсткую геометрическую фигуру. Без неё каркас может сложиться («уйти в ромб») под напором ветра, нагрузкой от крыши или из-за подвижек грунта. Фактически, дом без диагоналей теряет до 60 процентов своей пространственной жёсткости.
Каким должно быть сечение доски для укосины и угол её установки?
Сечение доски для диагонали должно быть равно сечению вертикальных стоек (например, если стойки 50×150 мм, то и укосина должна иметь такое же сечение, чтобы её не раздавило или не разорвало). Угол наклона к горизонтальной обвязке должен составлять строго от 45 до 60 градусов. Угол менее 40 градусов делает работу доски неэффективной (работа на изгиб), а более 70 градусов превращает её в локальный усилитель.
Как правильно врезать и закрепить постоянную укосину?
Диагональ не кладут поверх стоек, а врезают в них заподлицо (впотай). В каркасе вырезают пазы: глубина паза должна составлять 30–50 процентов от толщины доски, в которую врезают (слишком мелкий паз — слабое крепление, слишком глубокий — ослабление стойки). В месте пересечения с каждой стойкой необходимо минимум два гвоздя с обеих сторон доски, лучше использовать ёршеные гвозди длиной не менее 80 мм.
Можно ли заменить деревянную укосину стальными лентами или обшивкой?
Стальные перфорированные ленты (растяжки) годятся только для небольших построек или хозсооружений. Для жилого дома они не дают нужной жёсткости на сжатие при мощных порывах ветра и могут со временем растянуться. Внешняя обшивка (OSB, сайдинг) также не заменяет укосину — она прикручена к стойкам саморезами и не рассчитана на сжатие при больших нагрузках. Золотым стандартом остаётся цельная деревянная укосина, врезанная в корпус стены.
На какой норматив опираться при проектировании и монтаже диагоналей?
В России основной норматив — СП 31-105-2002 («Проектирование и строительство энергоэффективных одноквартирных жилых домов с деревянным каркасом»), который прямо указывает на использование диагональных связей. Канадский стандарт САВС уточняет, что доска для ветровой связи должна быть сечением не менее 38×89 мм и устанавливаться под углом не более 60 градусов к горизонту. Эти же требования подтверждают евронормы Eurocode 5.
