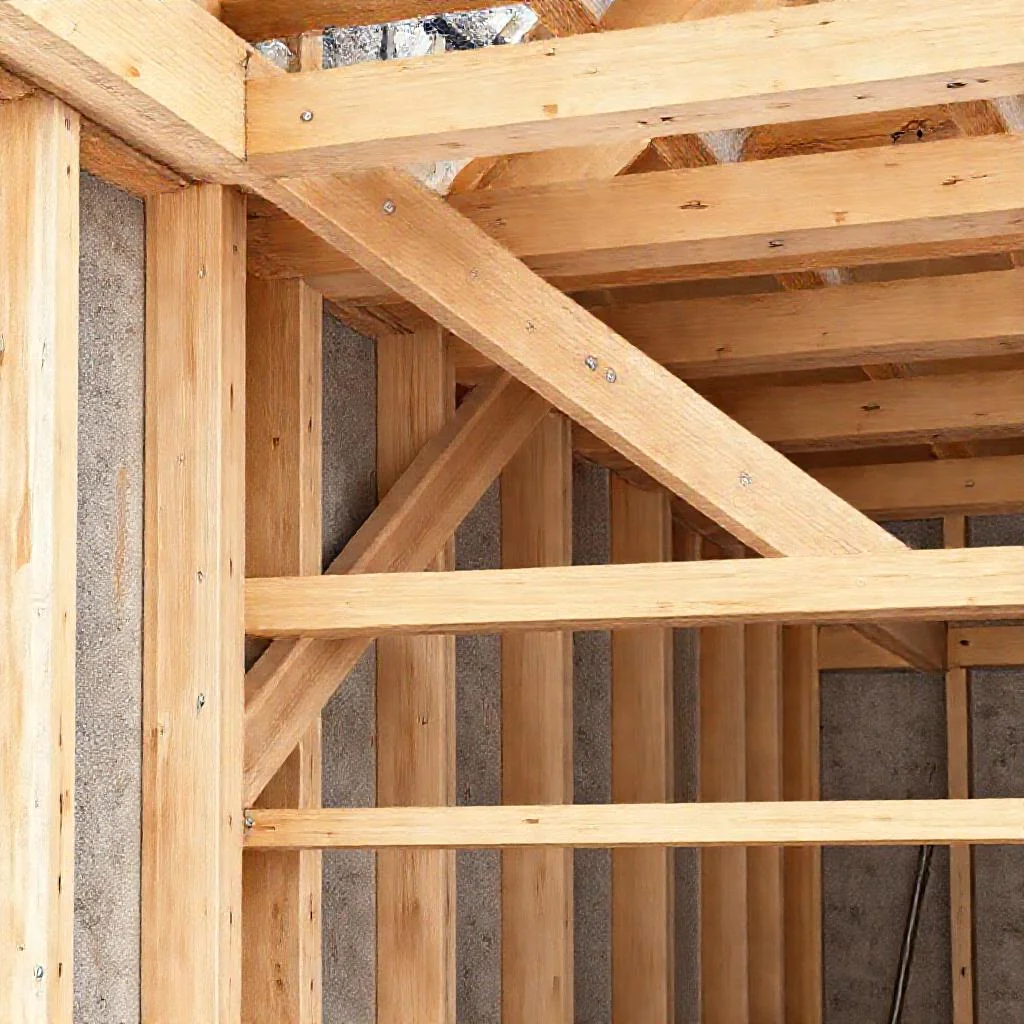

Укосина жесткости каркасной стены — это элемент, который часто путают с простой распоркой. Начинающий застройщик видит в чертеже доску, поставленную наискосок, и думает, что её задача — просто соединить стойки. В действительности укосина выполняет куда более важную миссию. Она превращает шаткий и хлипкий каркас в единую, жесткую и геометрически неизменную конструкцию.
Чтобы понять принцип работы, представьте обычный деревянный стул. Если на стул сесть, ножки начинают стремиться разъехаться в стороны. Устойчивость стула зависит от того, насколько жестко соединены ножки с сиденьем. Теперь мысленно натяните под углом к ножкам и сиденью канат или прикрутите деревянную планку. Ножки перестанут качаться. Такая планка и есть укосина в мире строительства. Она работает на сжатие и растяжение, блокируя смещение каркаса по диагонали.
В каркасной стене главную нагрузку несут вертикальные стойки. Они передают вес крыши, снега и ветра на фундамент. Если стойки просто стоят на нижней обвязке и прибиты к верхней, то сильный порыв ветра сложит такой дом «в гармошку». Нарушится параллельность стоек и обвязок. Появится крен. Без укосин каркас напоминает колоду карт: достаточно одного толчка, чтобы конструкция потеряла форму.
Укосины жесткости устанавливаются в определенном порядке. Их задача — создать треугольник. Из всех геометрических фигур именно треугольник не меняет свои углы без деформации сторон. Для каркаса это означает, что укосина фиксирует угол 90 градусов между стойкой и обвязкой. Поэтому укосины монтируют так, чтобы они образовывали треугольник с нижним или верхним поясом каркаса.

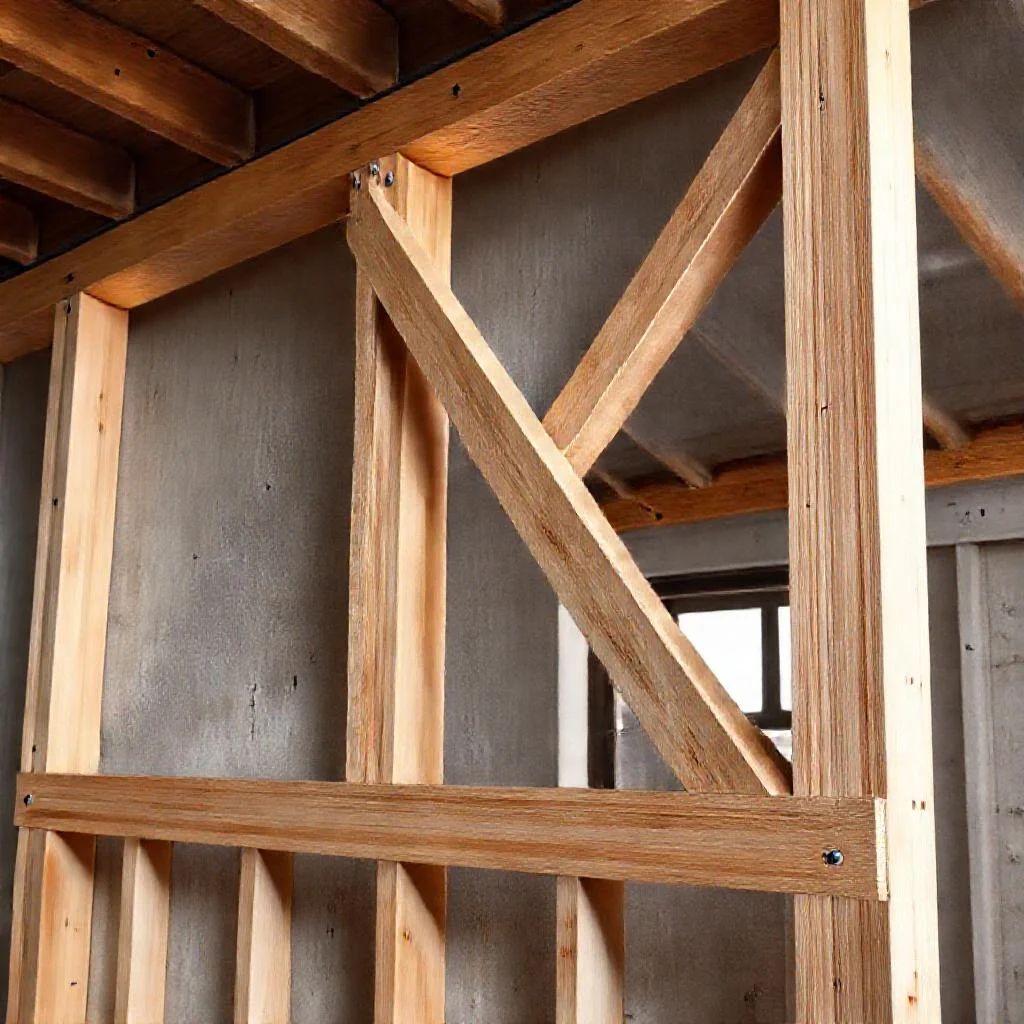

Самый распространенный и проверенный способ — врезка укосины в стойки и обвязку. Доска 100х25 мм врезанная под углом 45 градусов в стойки и обвязки прочно фиксирует геометрию всей пристройки или стены дома. Чем ближе угол укосины к 45 градусам, тем эффективнее она блокирует сдвиг. Отклонение до 60 или 30 градусов допустимо, но снижает жесткость. Проще говоря, укосина должна резать угол стены по диагонали, как бы «перекрывая» самый неустойчивый прямоугольник каркаса.
Врезка — это не просто распил доски на глаз. Для надежной работы укосину врезают в тело стоек и обвязок. Обычно выбирают паз глубиной, равной трети или половине толщины доски. Глубина регулируется так, чтобы не ослабить несущую способность стойки. Укосина вставляется в паз и дополнительно крепится гвоздями или шпильками. Просто приколотить доску поверх стойки — грубая ошибка. В таком варианте нагрузка передается только на гвозди, а не на древесину. Каркас начнет «играть».
Нормативы предписывают устанавливать укосины на краях стен, то есть у углов дома. На каждую стену длиной более 2-3 метров требуется минимум две укосины, работающие в разные стороны. Если стена длинная, укосины ставят каждые 4-5 метров. Ни один серьезный строительный регламент, например, СП 31-105-2002 или нормы канадского каркасного домостроения, не допускает сборку несущих стен без постоянных диагональных связей.
Важно различать укосины жесткости и временные распорки. Временные распорки ставят на этапе монтажа, чтобы выровнять стойки, а затем убирают. Укосины остаются навсегда. Они входят в силовую схему здания. Иногда неопытные рабочие заменяют деревянные укосины обшивкой из OSB-плит или фанеры. Это допустимо только в проектах, где обшивка рассчитывается как диагональная связь. Однако плиты работают иначе: они перераспределяют ветровую нагрузку по всей плоскости стены. Для небольших строений, вроде хозблоков или бань, деревянная укосина часто оказывается проще, дешевле и надежнее толстой фанеры.
Типичный дефект — установка укосины с распилом «на глаз», без контроля угла. Если угол не совпадает с вычисленным, укосина не встанет в паз плотно. Появляются щели. Со временем, под действием влажности и усушки дерева, щель увеличивается. Укосина начинает болтаться, теряя способность сопротивляться сдвигу. В момент сильного урагана или неравномерной усадки фундамента эта слабая связь лопается или вырывает гвозди. Дом получает крен, который исправить уже невозможно без полной разборки стен.
Другой распространенный промах — установка укосины после того, как уже закреплена обшивка. Монтажники спешат закрыть каркас утеплителем и пароизоляцией, а про укосины вспоминают в последний момент. В итоге укосину не врезают, а просто прикручивают через слой мембраны снаружи. Такая конструкция не работает. Она лишь симулирует наличие жесткости, но на деле каркас живет своей жизнью под нагрузкой.
Теперь стоит разобрать, какую именно доску брать. Материал укосины — сухая строганая доска влажностью 12-18%. Сырая доска высохнет в стене, даст трещину, и связь ослабнет. Сечение подбирается под пролет стены. Для стандартных стен высотой 2,5-3 метра и длиной до 6 метров достаточно доски толщиной 25 мм и шириной 100-150 мм. Для массивных ангаров или двухэтажных домов сечение увеличивают до 50х100 мм. Древесина должна быть без крупных сучков и гнили, так как именно на этот элемент приходится вся нагрузка на сдвиг.
Процесс разметки и врезки требует внимательности. Сначала размечают стойки и обвязку по уровню. Затем напиливают укосины с запасом по длине 2-3 см, чтобы примерить. Угол среза на торцах равен углу наклона укосины. Обычно это 45 градусов. После примерки на стойках и обвязке размечают пазы и выбирают их стамеской или фрезером. Укосину вгоняют в паз киянкой, следя, чтобы она села плотно. Затем фиксируют оцинкованными гвоздями 90-120 мм: не менее 3 гвоздей на каждое пересечение со стойкой и по 4 гвоздя на узлы врезки в обвязку.
Многие начинающие строители путают укосины с подкосами. Подкосы тоже ставятся под углом, но их задача — поддерживать свесы крыши или балки перекрытия. Укосины же исключительно про стеновой каркас. Они не берут на себя вертикальную нагрузку от крыши, они только фиксируют форму. Если перепутать и поставить укосину вертикально, она превратится в обычную стойку, которая не дает никакой пространственной жесткости.
На практике часто встречается ситуация, когда стена становится частью пристройки. Соединение старого и нового фундамента может дать осадку. В этом случае доска 100х25 мм врезанная под углом 45 градусов в стойки и обвязки пристройки может спасти ситуацию, не позволив стене «уйти» боком. Это особенно актуально, если пристройка не имеет собственного усиленного ленточного фундамента, а стоит на столбах. Укосина перераспределяет неравномерную осадку, заставляя каркас двигаться как единое целое, без перекосов проемов.
Еще один частый вопрос: можно ли обойтись без укосин, если каркас обшить ОСБ и гипсокартоном. Теоретически, если обшивка приклеена клеем и прикручена саморезами с шагом 150 мм к каждой стойке, то листы сами создают жесткость. Однако на практике клей не вечен, а саморезы не предназначены для больших сдвигающих нагрузок. При сильных цикличных ветрах швы между листами ОСБ могут расходиться. Дополнительная деревянная укосина — это резервный страховочный элемент, который снимает нагрузку с обшивки.
Когда каркасная стена уже собрана, но укосины забыли, их можно установить изнутри. Это не так технологично, как врезка до монтажа обшивки, но вполне возможно. В таком случае укосину располагают между стойками, вырезают в обшивке участок или крепят поверх гипсокартона с помощью специальных металлических пластин. Хуже всего оставить каркас без укосин вовсе и надеяться на ветроустойчивость. В тихую погоду дом простоит, но первый же шторм или промерзание грунта покажут ошибки.
Грамотная укосина не требует ухода. Она не должна упираться в окна или двери. В местах расположения оконных и дверных проемов укосины смещают или используют дополнительные короткие (половинчатые) укосины, которые врезаются между ригелями проемов. Это чуть сложнее, но необходимо для сохранения жесткости.
Итог: укосина жесткости — это не декоративная деталь. Это силовой элемент, который держит геометрию каркаса. Он работает на срез в месте врубки. Нельзя заменять его тонкой рейкой или куском ДСП. Нельзя крепить обычными гвоздями без врезки. Игнорирование этого правила ведет к неисправимым перекосам стен, заклиниванию окон и трещинам в финишной отделке. Каждый, кто решил строить каркасный дом или пристройку своими руками, должен начинать с изучения узла врезки укосины.
Таблица: Характеристики и монтаж укосины жесткости каркасной стены
В таблице ниже приведены ключевые параметры, материалы и правила установки укосин жесткости для каркасных стен, основанные исключительно на данных из статьи. Соблюдение этих норм гарантирует геометрическую неизменность и надежность конструкции.
| Параметр / Характеристика | Значение / Описание (из текста статьи) |
|---|---|
| Функция укосины | Превращает шаткий каркас в единую, жесткую и геометрически неизменную конструкцию. Работает на сжатие и растяжение, блокируя смещение каркаса по диагонали. |
| Принцип работы | Создает треугольник, фиксируя угол 90 градусов между стойкой и обвязкой. |
| Способ монтажа (основной) | Врезка в стойки и обвязку. Выбирается паз глубиной, равной трети или половине толщины доски. |
| Материал укосины | Сухая строганая доска влажностью 12-18%, без крупных сучков и гнили. |
| Сечение доски (стандартное) | Толщина 25 мм, ширина 100-150 мм (для стен высотой 2,5-3 м и длиной до 6 м). |
| Сечение доски (усиленное) | 50х100 мм (для массивных ангаров или двухэтажных домов). |
| Оптимальный угол установки | 45 градусов. Отклонение до 60 или 30 градусов допустимо, но снижает жесткость. |
| Крепеж (гвозди) | Оцинкованные гвозди 90-120 мм. Не менее 3 гвоздей на каждое пересечение со стойкой и по 4 гвоздя на узлы врезки в обвязку. |
| Расположение на стене | На краях стен (у углов дома). На каждую стену длиной более 2-3 метров требуется минимум две укосины, работающие в разные стороны. Если стена длинная, укосины ставят каждые 4-5 метров. |
| Нормативная база | СП 31-105-2002 и нормы канадского каркасного домостроения не допускают сборку несущих стен без постоянных диагональных связей. |
| Грубые ошибки монтажа | 1) Просто приколотить доску поверх стойки (нагрузка передается только на гвозди). 2) Установка укосины после закрепления обшивки (через слой мембраны). 3) Установка с распилом «на глаз», без контроля угла (появляются щели). 4) Замена сухой доски на сырую (даст трещину при усушке). |
| Отличие от подкосов | Подкосы поддерживают свесы крыши или балки перекрытия. Укосины работают исключительно со стеновым каркасом и не берут на себя вертикальную нагрузку от крыши. |
| Отличие от временных распорок | Временные распорки ставят на этапе монтажа и затем убирают. Укосины остаются навсегда и входят в силовую схему здания. |
Частые вопросы по теме (FAQ)
Почему укосину нужно именно врезать в стойки и обвязку, а не просто прибить поверх каркаса?
Врезка (выбор паза глубиной в треть или половину толщины доски) передает нагрузку на сжатие/растяжение непосредственно на древесину каркаса. Просто приколоченная поверх доска передает усилие только на гвозди, что приводит к «игре» конструкции. Укосина, зафиксированная в пазу оцинкованными гвоздями 90–120 мм (не менее 3 гвоздей на пересечение со стойкой и по 4 на узлы врезки в обвязку), работает как единое целое со стеной, блокируя диагональный сдвиг.
Какие требования к материалу и сечению доски для укосины?
Используется сухая строганая доска влажностью 12–18%, без крупных сучков и гнили. Для стандартных стен высотой 2,5–3 м и длиной до 6 м достаточно толщины 25 мм при ширине 100–150 мм. Для массивных ангаров или двухэтажных домов сечение увеличивают до 50×100 мм.
Как часто и где именно нужно устанавливать укосины в стене?
Нормативы предписывают установку на краях стен (у углов дома). На каждую стену длиной более 2–3 м требуется минимум две укосины, работающие в разные стороны. Если стена длинная, укосины ставят каждые 4–5 метров.
Можно ли заменить деревянную укосину обшивкой из OSB или фанеры?
Это допустимо только в проектах, где обшивка рассчитана как диагональная связь. Однако на практике клей не вечен, а саморезы не рассчитаны на большие сдвигающие нагрузки — при цикличных ветрах швы между листами ОСБ могут расходиться. Для небольших строений (хозблоков, бань) деревянная укосина часто оказывается проще, дешевле и надежнее толстой фанеры.
Что будет, если установить укосину не под углом 45 градусов или без контроля угла?
Укосина должна резать угол стены по диагонали, желательно под углом 45 градусов (отклонение до 60 или 30 градусов допустимо, но снижает жесткость). Если распил сделан «на глаз», в пазе появляются щели. Со временем, под действием влажности и усушки дерева, связь ослабевает, и в момент сильного урагана или неравномерной усадки фундамента укосина лопается или вырывает гвозди, вызывая неисправимый крен стен.
