Возможно, со стороны заливка фундамента или бетонной стяжки выглядит просто: приехал миксер, вывалил серую массу, рабочие разровняли. Но любой опытный строитель знает: качество будущей конструкции на 50% зависит от того, насколько удобно укладывать бетон. И здесь на сцену выходит главный инструмент контроля – усадочный конус. Это не просто железное ведро без дна, а строгий измерительный прибор, который спасает дома от трещин и пустот.
Что такое осадка конуса и почему она важна?
Представьте себе густой кисель и жидкое тесто для блинчиков. Если вылить их на стол, кисель останется горкой, а тесто растекется в лепешку. С бетоном та же история. Осадка конуса (ОК) – это цифра в сантиметрах, показывающая, на сколько осядет (опустится) свежая бетонная смесь под собственной тяжестью. Чем выше число, тем более жидким и текучим будет материал.
Зачем это знать застройщику? Если бетон слишком жесткий (маленькая осадка), его невозможно качественно уплотнить вручную в густоармированной конструкции. Внутри останутся пустоты-раковины, стена потеряет прочность. Если бетон слишком жидкий – он расслоится, вода выступит на поверхность, а цементное молочко утечет. Прочность упадет, а на поверхности пойдут трещины усадки.

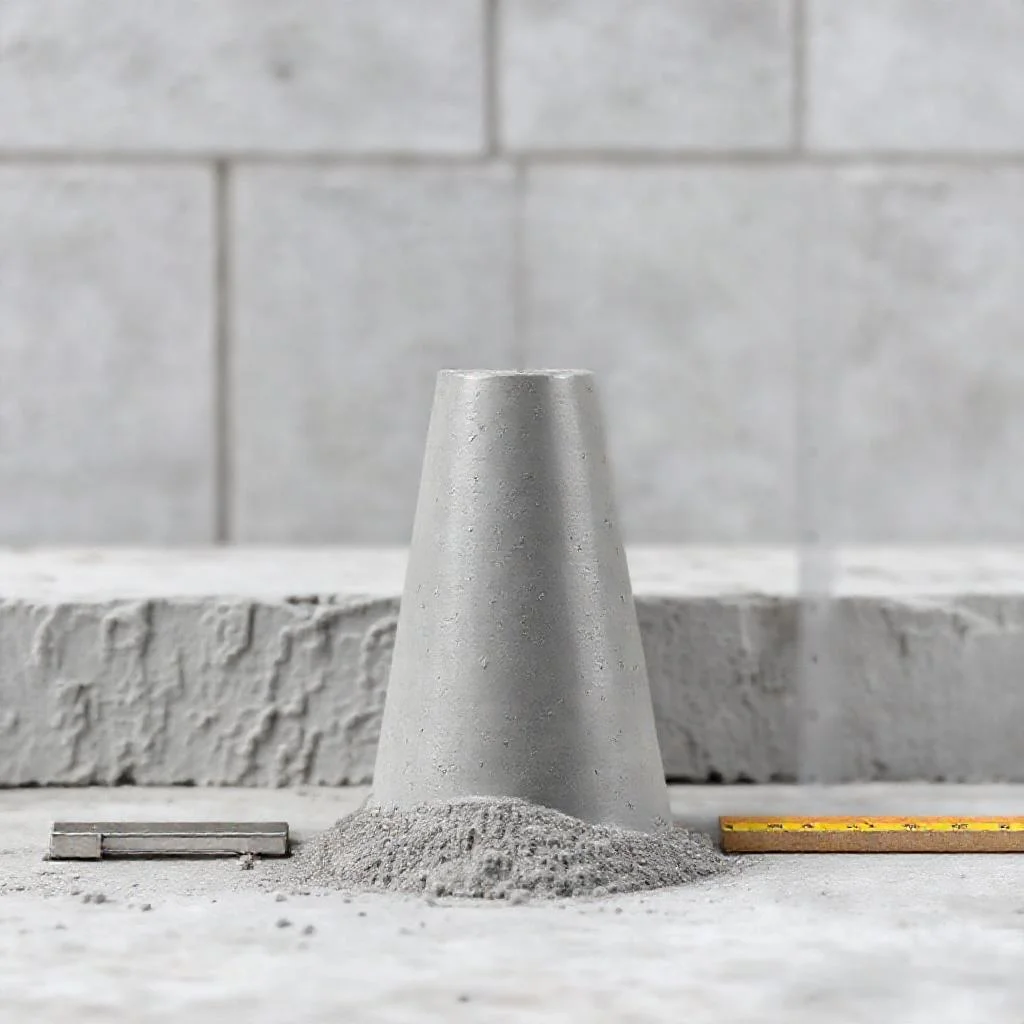

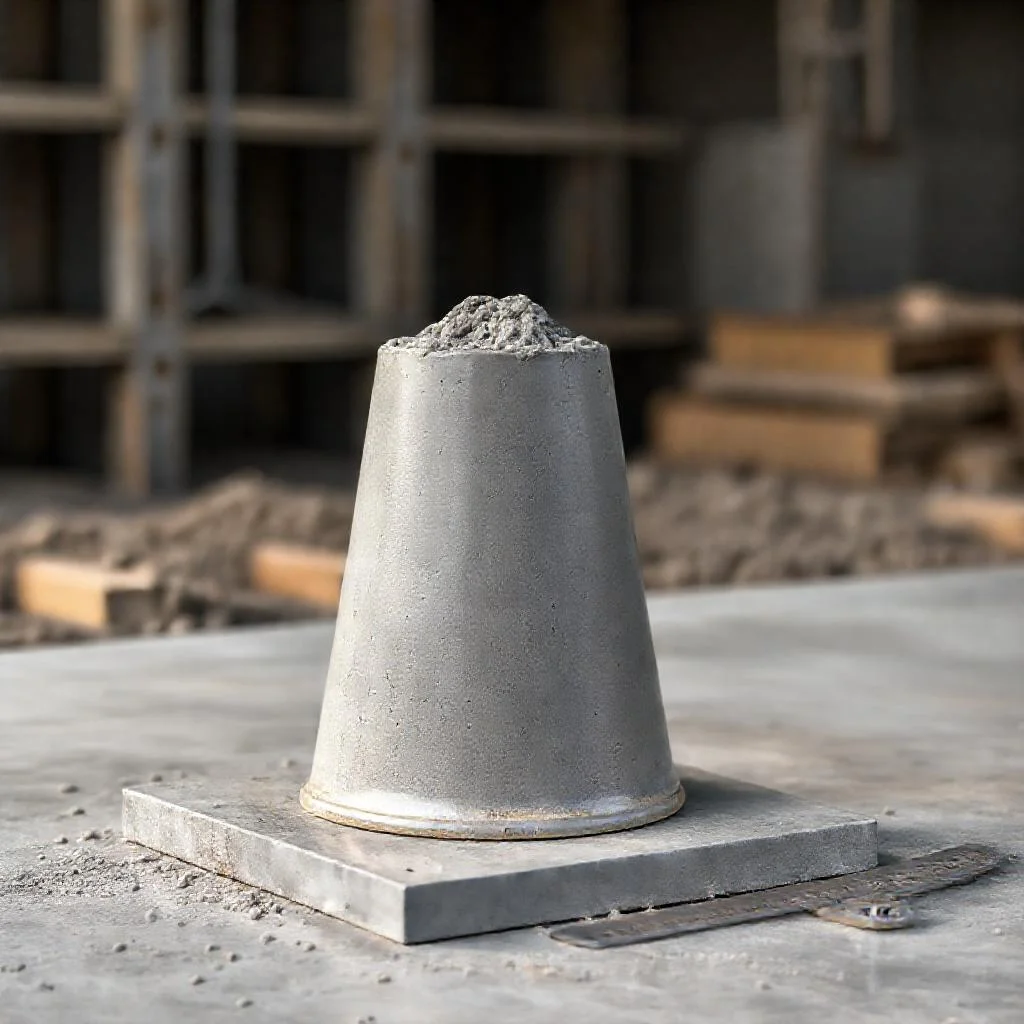

Устройство формы конуса Абрамса
Это простая, но гениальная конструкция. Усеченный конус из листовой стали или пластика. Высота ровно 300 мм. Диаметр нижнего основания – 200 мм, верхнего – 100 мм. Сверху форма открыта, снизу – тоже. По бокам приварены две ручки и две скобы для упора ногами. К этому набору прилагается стальной штырь-трамбовка диаметром 16 мм и длиной 600 мм.
Сам процесс определения подвижности П1-П5 товарной бетонной смеси с помощью формы конуса Абрамса напоминает детскую игру в песочнице, только с серьезными последствиями. Форму ставят на ровный лист, заполняют бетоном в три слоя, каждый слой протыкают штырем 25 раз для удаления воздуха. Потом аккуратно снимают форму вертикально вверх и замеряют, на сколько сантиметров «села» горка бетона. Это число и есть осадка конуса.
Классы подвижности: от П1 до П5
В России и странах СНГ принята маркировка буквой П (подвижность). Чем больше цифра, тем жиже бетон. Согласно ГОСТ 7473-2010, выделяют пять групп.
П1 (ОК 1-4 см). Это жесткий бетон-полусухой. По консистенции он напоминает влажную утрамбованную землю. Используется для изготовления бордюров, дорожных плит и фундаментов с редким армированием. Вручную его уложить почти невозможно – нужна глубинная вибрация.
П2 (ОК 5-9 см). Классический «строительный» бетон. Самый популярный вариант для частных домов. Хорошо уплотняется глубинным вибратором, при ручной заливке требует тщательной штыковки лопатой.
П3 (ОК 10-15 см). Текучая смесь. Часто заказывают для густоармированных конструкций (колонны, балки, перекрытия) или для подачи бетононасосом. Даже без вибрации он заполняет форму, но риск расслоения выше.
П4 и П5 (ОК 16-21 см и больше 22 см). Это литой бетон. В народе его называют «самотек» или «тесто». Используют при заливке тонкостенных элементов, несъемной опалубки, густоармированных фундаментов. С ним легко работать, но он дороже из-за большого расхода цемента и пластификаторов.
Важный момент: при заказе бетона с завода обязательно нужно указывать требуемую осадку конуса. Если на объекте приехал миксер с П1, а у вас стена с частыми прутьями арматуры – будет беда. Смесь не пройдет сквозь каркас.
Как правильно провести тест: пошаговая инструкция
Даже новичку под силу проверить качество бетона прямо на стройплощадке. Алгоритм простой, но требует аккуратности.
Сначала смачивают конус водой изнутри и устанавливают его на ровный стальной лист или дощатый щит. Становятся ногами на упорные скобы, чтобы конус не сместился. Затем насыпают первый слой бетона высотой примерно до 10 см. Берут штырь-трамбовку и протыкают бетон 25 раз. Важно протыкать равномерно, стараясь достать до дна, но без фанатизма.
Потом насыпают второй слой до 20 см и снова 25 протыканий. Третий слой – до самого верха конуса, с небольшим излишком. Снова 25 движений штырем. После этого гладилкой срезают излишки бетона заподлицо с краями формы. Далее самое ответственное: аккуратно, без рывков, снимают конус вертикально вверх за 3-7 секунд.
Конус убирают в сторону, ставят рядом перевернутым и кладут на него стальной штырь сверху. Замеряют линейкой расстояние от верхней точки осевшего бетона до нижнего края штыря. Это и есть осадка. Если результат не совпадает с паспортом на бетон – пора звонить поставщику.
Реальные примеры из жизни: чем грозит игнорирование теста
Представим ситуацию: сосед заливал фундамент бани. Бетон привезли, он показался нормальным, ребята закидали лопатами в опалубку. Через месяц фундамент пошел трещинами. Оказалось, смесь была жесткая П1 с осадкой 2 см, хотя требовалась П3. Внутри остались воздушные карманы, грунтовые воды зимой замерзли и разорвали бетон изнутри.
Или другой случай: владелец участка заказал бетон для дорожки. Думал: «Пожиже – легче лить». Приехал литой П5. Рабочие разлили, а через неделю поверхность покрылась сеткой мелких трещин. Воды в смеси было много, цемент не смог связать всю влагу, произошла усадка. Дорожка просела и потрескалась.
Вывод простой: осадка конуса – это не прихоть лаборатории, а способ обезопасить свой бюджет. Выбрал подвижность по проекту – проверил на месте – получил долговечную конструкцию.
Что влияет на результат: факторы риска
На стройке часто грешат на нечестный завод. Но проблема может быть и на объекте. Если проба отобрана из нижней или верхней части миксера – данные будут искажены. Бетон в барабане неоднороден. Отбирать пробу нужно через 20-30 секунд после начала выгрузки, из средней порции.
Температура воздуха тоже имеет значение. Жара ускоряет испарение влаги с поверхности конуса, осадка уменьшается прямо на глазах. Мороз замедляет реакции, и консистенция может казаться более жесткой. Оптимальное время проведения теста – 2-3 минуты с момента отбора пробы.
Качество уплотнения внутри конуса играет решающую роль. Если плохо проштыковать углы или сделать меньше 25 нажатий, воздушные пузыри исказят осадку. Поверхность начнет «дышать» и осядет неравномерно.
Почему на объекте обязателен контроль
Паспорт на бетон – это документ. По нему завод отвечает за состав. Но реальная ситуация в бетоновозе может отличаться из-за длительности дороги, осадков или износа оборудования. Единственный законный способ доказать несоответствие – провести испытание осадки конуса на месте в присутствии представителя поставщика.
Строительные нормы СП 70.13330.2012 прямо указывают: перед укладкой каждой партии бетона следует определять подвижность смеси. Это правило кажется бюрократическим, но оно спасает миллионы рублей убытков. Проще потратить 10 минут на тест, чем потом бурить контрольные керны или усиливать проседающие конструкции.
Усадочный конус – это инструмент честного диалога между заказчиком и производителем. Он переводит вопрос «нормальный бетон или нет?» из сферы ощущений в область точных цифр. Именно поэтому форма конуса Абрамса – обязательный спутник любой серьезной бетонной стройки, от гаража до небоскреба.
Таблица: Классификация подвижности бетона по осадке конуса (ОК)
В таблице ниже приведены классы подвижности бетонной смеси согласно ГОСТ 7473-2010, соответствующие им значения осадки конуса (ОК), а также описание консистенции и типичные примеры применения. Все данные строго соответствуют тексту статьи.
| Класс подвижности | Осадка конуса (ОК), см | Описание консистенции | Применение (согласно тексту) |
|---|---|---|---|
| П1 | 1–4 | Жесткий бетон-полусухой (напоминает влажную утрамбованную землю) | Изготовление бордюров, дорожных плит и фундаментов с редким армированием. Требуется глубинная вибрация. |
| П2 | 5–9 | Классический «строительный» бетон | Самый популярный вариант для частных домов. Хорошо уплотняется глубинным вибратором; при ручной заливке требует штыковки лопатой. |
| П3 | 10–15 | Текучая смесь | Густоармированные конструкции (колонны, балки, перекрытия) или подача бетононасосом. Выше риск расслоения. |
| П4 | 16–21 | Литой бетон («самотек») | Тонкостенные элементы, несъемная опалубка, густоармированные фундаменты. Дороже из-за расхода цемента и пластификаторов. |
| П5 | Больше 22 | Литой бетон («самотек», «тесто») | Тонкостенные элементы, несъемная опалубка, густоармированные фундаменты. Дороже из-за расхода цемента и пластификаторов. |
Частые вопросы по теме (FAQ)
Что такое осадка конуса (ОК) и как её измерить?
Осадка конуса (ОК) — это показатель подвижности бетонной смеси, измеряемый в сантиметрах. Он показывает, на сколько свежий бетон оседает под собственной тяжестью. Измерение проводится с помощью формы конуса Абрамса (высота 300 мм, нижний диаметр 200 мм, верхний — 100 мм). Форму заполняют бетоном в три слоя, каждый слой протыкают штырем 25 раз, затем снимают форму вертикально вверх за 3-7 секунд и замеряют расстояние от верхней точки осевшей горки до нижнего края штыря, положенного на перевернутый конус.
Какие бывают классы подвижности бетона и где их применять?
Согласно ГОСТ 7473-2010, выделяют пять классов подвижности. П1 (ОК 1-4 см) — жёсткий бетон для бордюров и фундаментов с редким армированием. П2 (ОК 5-9 см) — классический вариант для частных домов, требует уплотнения вибратором или штыковки. П3 (ОК 10-15 см) — текучая смесь для густоармированных конструкций (колонны, балки). П4 (ОК 16-21 см) и П5 (ОК больше 22 см) — литой бетон для тонкостенных элементов и несъемной опалубки, но он дороже из-за большего расхода цемента и пластификаторов.
Что будет, если использовать бетон не той подвижности (П1 вместо П3)?
Если бетон слишком жёсткий (например, П1 с осадкой 2 см вместо нужного П3), его невозможно качественно уплотнить в густоармированной конструкции. Внутри останутся пустоты-раковины, что приведёт к потере прочности. Если бетон слишком жидкий (например, П5 для дорожки), он расслоится: вода выступит на поверхность, цементное молочко утечёт, а после высыхания поверхность покроется сеткой мелких трещин из-за усадки.
Как правильно отобрать пробу бетона для теста на стройплощадке?
Проба отбирается из средней порции миксера, через 20-30 секунд после начала выгрузки, так как бетон в барабане неоднороден. Отбор из нижней или верхней части исказит результаты. Оптимальное время проведения теста — 2-3 минуты с момента отбора пробы, так как жара ускоряет испарение влаги, а мороз замедляет реакции, что влияет на консистенцию.
Почему нужно проверять осадку конуса на объекте, если есть паспорт на бетон?
Паспорт на бетон подтверждает состав, но реальная ситуация в бетоновозе может отличаться из-за длительности дороги, осадков или износа оборудования. Строительные нормы (СП 70.13330.2012) требуют определять подвижность каждой партии перед укладкой. Это позволяет доказать несоответствие поставщику и избежать убытков, так как тест переводит оценку качества из области ощущений в точные цифры.
