Затяжка стропильной системы ригель — это не просто лишняя деревяшка под крышей. Этот горизонтальный брус часто спасает стены дома от разъезжания в стороны. Если посмотреть на крышу зимой, можно увидеть, как снег давит на скаты. Кровля пытается расплющиться, а стропила — разъехаться врозь. Ригель как раз держит висячую систему, превращая стропила в устойчивый треугольник.
В народе ригель часто путают с затяжкой, но есть тонкость. Затяжка обычно лежит в самом низу, на уровне мауэрлата или балок перекрытия. Ригель же ставят выше — в верхней трети стропильной ноги. Это ключевое отличие. Получается, что ригель — это укороченная затяжка, расположенная под коньком. Он не занимает полезное пространство чердака, как полноценная затяжка, а лишь фиксирует каркас в самой напряженной точке.
Устройство и принцип работы ригеля
Представьте книгу, открытую корешком вверх. Если сдавить её сверху, страницы начнут разъезжаться. Чтобы этого не случилось, нужно стянуть книгу резинкой посередине. Примерно так же работает ригель в стропильной системе. Стропильные ноги — это страницы, снег — это давление, а ригель — резинка. Без него конёк может просесть, а стены — треснуть под распором.

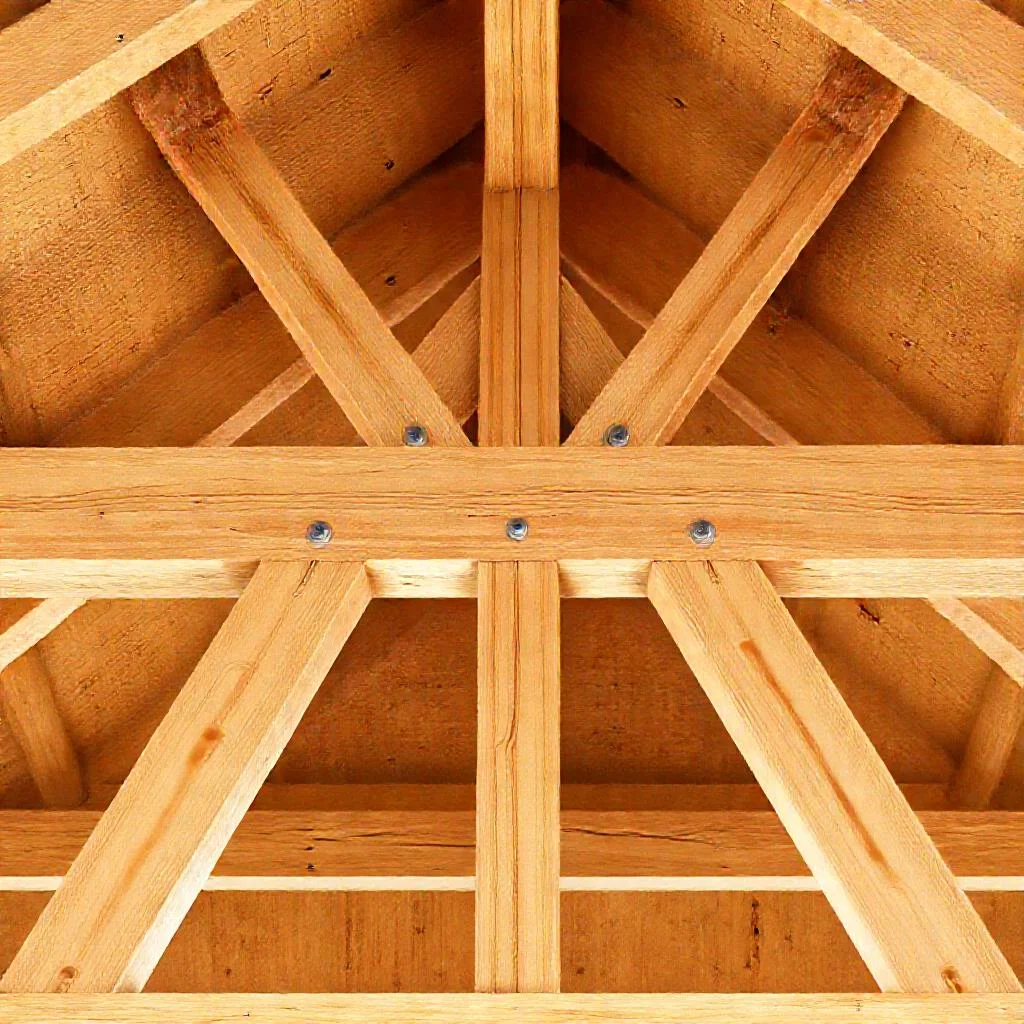

Ригель — это горизонтальный брус, который врезается или крепится к стропилам. Он работает на растяжение. Когда снег давит на крышу, стропила стремятся раздвинуться, но ригель не даёт им этого сделать. Нагрузка перераспределяется: часть усилий уходит в стойки и прогоны, а часть гасится внутри самого треугольника. Чем больше снега, тем сильнее натяжение ригеля.
Материалы для ригеля — обычно доска толщиной от 40 до 60 мм или брус сечением 50х150 мм. Ширина подбирается по ширине стропила, чтобы не создавать ступенек для утеплителя. Длина зависит от шага стропил: стандартно 3–6 метров. Стыки ригеля при необходимости усиливают накладками из досок или металлическими пластинами.
Нормативы и расчётные моменты
По СП 17.13330.2017 (кровли) и СП 64.13330.2017 (деревянные конструкции), ригель должен устанавливаться строго горизонтально. Отклонение от горизонтали допускается не более 5 мм на 1 метр длины. Крепление выполняется либо врубкой (глубиной не более 1/3 высоты стропила), либо металлическими зубчатыми пластинами. Гвозди и саморезы без предварительного сверления в нагруженных узлах использовать неправильно — дерево может расколоться.
Важный норматив: расстояние от конька до ригеля не должно превышать 1/3 длины стропильной ноги. То есть если стропило длиной 6 метров, ригель ставят не ниже 2 метров от конька. Иначе он превращается просто в низкую затяжку и теряет смысл. Если же его поставить слишком высоко, он будет мешать подшивке потолка и работать как упор, а не растяжка.
В мансардных крышах высота ригеля часто диктуется высотой потолка. Если чердак жилой, ригель может быть встроен в каркас стен мансарды. Тогда его роль выполняет балка перекрытия, но она работает уже не только на растяжение, а на изгиб. В этом случае расчёт ведётся отдельно — по несущей способности балки.
Монтаж: от разметки до затяжки
Первый этап — разметка на стропилах. Ригель устанавливают на ровном боку стропильной ноги (не на ребре), чтобы избежать скручивания. Если крыша длинная, ригель делают из двух досок, сращивая их внахлёст длиной не менее 1 метра. Стык нельзя размещать посередине пролёта — его смещают ближе к опоре. Расстояние от стыка до ближайшей стропильной ноги должно быть не менее 0,5 м.

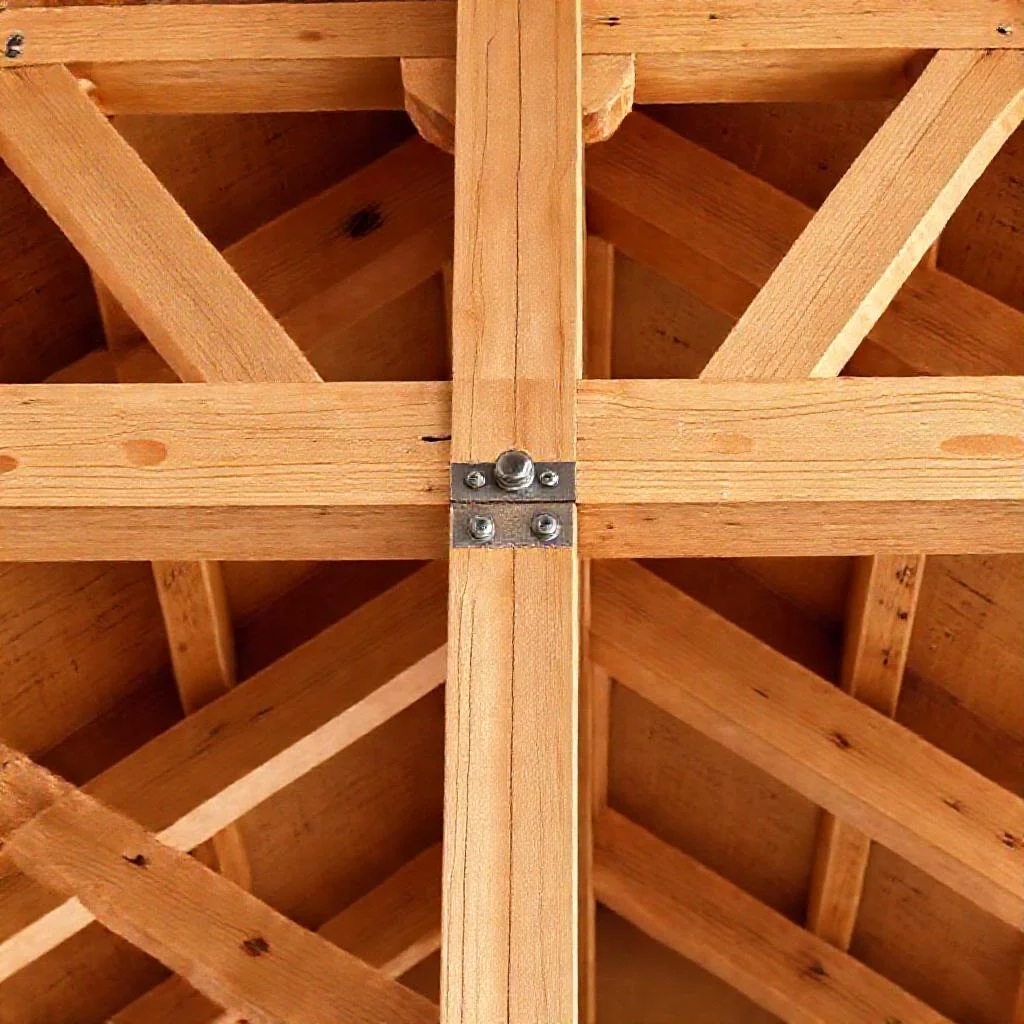

Крепление ригеля к стропилам выполняется двумя способами. Первый — врубка «в полдерева». Это классика: на стропиле и ригеле выбирают выборки глубиной 30-50 мм, чтобы брусья плотно прилегали друг к другу. Дополнительно фиксируют болтами или шпильками М12-М16 с шайбами. Второй способ — металлические соединители: перфорированные пластины или уголки на саморезах. Важно: металл не должен контактировать с деревом без гидроизоляции, иначе будет коррозия и гниение.
Пример из жизни: при монтаже ригеля на дачном доме с двускатной крышей 8 метров хозяин сначала прикрутил доски просто гвоздями. После первого снегопада стропила провисли на 3 см в коньке. Пришлось снять кровлю, заменить гвозди на шпильки и добавить стойки. Как итог: ригель без жёсткого крепления — это просто щепка.
Дефекты и типичные ошибки
Самая частая проблема — плохое крепление ригеля к стропилам. Если использовать только гвозди, под нагрузкой они начинают «гулять», и узел разбалтывается. Со временем это приводит к трещинам в древесине и потере жёсткости. Решение: использовать болтовые соединения с шайбами, а гвозди — только как временный фиксатор.
Вторая ошибка — слишком большой угол наклона ригеля. Он должен быть строго горизонтальным. Даже небольшой наклон (10-15 градусов) превращает ригель из растянутого элемента в изгибаемый. В результате он не стягивает стропила, а подпирает их, что снижает его эффективность. Проверяют горизонт уровнем до затяжки болтов.
Третья распространённая ситуация — применение слишком тонкой или слишком короткой доски. Ригель должен быть не менее 50 мм толщиной для стандартной кровли. Если взять дюймовку (25 мм), она просто треснет под нагрузкой. Длина должна перекрывать минимум три шага стропил — так нагрузка распределяется равномерно.
Горизонтальный брус стягивающий стропильные ноги в верхней трети снижающий распорное усилие на стены — это именно про ригель. Если ригель установлен правильно, стенам не грозит боковая нагрузка. В противном случае распор передаётся на мауэрлат, а от него — на несущие стены. Через пару лет могут пойти трещины в газобетоне или кирпиче.
Ещё одна ошибка — игнорирование укосин. На длинных кровлях (более 8 метров) одного ригеля может не хватить. Тогда нужны дополнительные подкосы — наклонные связи, которые усиливают треугольник. Без них ригель может выгнуться дугой, особенно если крыша пологая. Укосины ставят под углом 45-60 градусов от ригеля к стропильной ноге.
Практические рекомендации по выбору и установке
Для небольшого дома (ширина до 6 метров) достаточно одного ригеля в центре ската. Если крыша сложной формы — вальмовая или мансардная — ригелей может быть несколько: по одному на каждую скатную плоскость. В многощипцовых крышах ригели соединяют между собой, образуя жёсткий каркас.
При выборе породы дерева предпочтение отдают сосне или лиственнице. Влажность древесины не должна превышать 20%. Сырой ригель со временем усыхает, и болтовое соединение ослабевает. Через год требуется подтяжка гаек. Если балка идеально сухая (камерная сушка), соединение остаётся стабильным на десятилетия.
Антисептирование обязательно. Ригель находится в зоне повышенной влажности — вблизи вентиляционного продуха кровли. Без обработки он загнивает за 3-5 лет. Используют составы на водной основе для внутренних работ, если чердак тёплый, или акриловые для холодного чердака.
Заключение
Ригель — элемент невидимый, но критически важный для долговечности кровли. Он сорриентирован строго горизонтально, работает на растяжение, снижает распор на стены и предотвращает провисание конька. Пропускать его установку или экономить на креплениях — значит рисковать всей крышей. Даже новичок, соблюдая нормативы и выбирая хорошее дерево, может собрать надёжный узел. Главное — не завывать про шпильки и шайбы, да не ставить ригель слишком низко или с наклоном.
Таблица: Характеристики и монтаж ригеля стропильной системы
В таблице ниже приведены ключевые параметры, нормативы и рекомендации по устройству ригеля (затяжки стропильной системы), основанные на данных из статьи. Данные структурированы для наглядного сравнения материалов, способов крепления и критериев правильной установки.
| Параметр / Характеристика | Значение / Описание из текста | Примечание (Норматив / Особенность) |
|---|---|---|
| Основная функция | Работа на растяжение. Стягивает стропильные ноги, снижая распорное усилие на стены. | Предотвращает провисание конька и разъезжание стен. |
| Расположение | В верхней трети стропильной ноги (укороченная затяжка под коньком). | Не занимает полезное пространство чердака. |
| Материалы (сечение) | Доска 40–60 мм толщиной или брус 50×150 мм. | Ширина подбирается по ширине стропила. |
| Длина ригеля | Стандартно 3–6 метров. Зависит от шага стропил. | Перекрывает минимум три шага стропил. |
| Расстояние от конька до ригеля | Не более 1/3 длины стропильной ноги (не ниже 2 м от конька при стропиле 6 м). | По СП 17.13330.2017 и СП 64.13330.2017. |
| Горизонтальность установки | Строго горизонтально. | Отклонение допускается не более 5 мм на 1 метр длины (иначе работает на изгиб, а не на растяжение). |
| Способ крепления (вариант 1) | Врубка «в полдерева». Выборка глубиной 30-50 мм. | Дополнительно фиксируют болтами или шпильками М12-М16 с шайбами. |
| Способ крепления (вариант 2) | Металлические соединители (перфорированные пластины или уголки). | Важно: металл не должен контактировать с деревом без гидроизоляции. |
| Неверный крепеж | Гвозди и саморезы без предварительного сверления. | Могут расколоть дерево (гвозди — только временный фиксатор). Пример: провисание конька на 3 см. |
| Сращивание (для длинных крыш) | Из двух досок внахлёст не менее 1 метра. | Стык смещают ближе к опоре (не в середине пролёта). Расстояние от стыка до стропила ≥ 0,5 м. |
| Дополнительные элементы (для сложных кровель) | Укосины (наклонные связи) под углом 45-60°. | Необходимы на кровлях более 8 метров, чтобы ригель не выгнулся дугой. |
| Требования к древесине | Порода: сосна или лиственница. Влажность ≤ 20%. | Сырая древесина усыхает, требуется подтяжка гаек через год. |
| Обработка | Антисептирование обязательно (зона повышенной влажности). | Без обработки загнивает за 3-5 лет. |
Частые вопросы по теме (FAQ)
Чем ригель отличается от обычной затяжки стропильной системы?
Основное отличие — в расположении. Затяжка традиционно находится в самом низу стропильной системы, на уровне мауэрлата или балок перекрытия. Ригель же устанавливается выше — в верхней трети стропильной ноги, под коньком. По сути, ригель — это укороченная затяжка, которая не занимает полезное пространство чердака, а фиксирует каркас в наиболее напряженной точке.
Какие материалы и сечения рекомендуются для изготовления ригеля?
Для ригеля обычно используется доска толщиной от 40 до 60 мм или брус сечением 50х150 мм. Ширина материала подбирается по ширине стропила, чтобы не создавать ступенек для утеплителя. Длина ригеля зависит от шага стропил и стандартно составляет от 3 до 6 метров. При необходимости стыки усиливаются накладками из досок или металлическими пластинами.
На каком расстоянии от конька нужно устанавливать ригель?
Согласно нормативам СП, расстояние от конька до ригеля не должно превышать 1/3 длины стропильной ноги. Например, если стропильная нога имеет длину 6 метров, ригель монтируют не ниже 2 метров от конька. Установка ниже превращает его в низкую затяжку и теряет смысл, а слишком высокое расположение заставит его работать как упор, а не как растяжка.
Какие ошибки при монтаже ригеля самые критичные?
Самая частая и опасная ошибка — использование только гвоздей для крепления. Под нагрузкой гвозди «гуляют», узел разбалтывается, и конструкция теряет жесткость. Вторая критическая ошибка — нарушение горизонтальности: даже наклон в 10-15 градусов превращает ригель из растянутого элемента в изгибаемый, что снижает его эффективность. Также опасно применять слишком тонкую доску (например, дюймовку 25 мм) — она просто треснет под нагрузкой. Для стандартной кровли толщина ригеля должна быть не менее 50 мм.
Как правильно выполнить крепление ригеля к стропилам?
Крепление выполняется двумя основными способами. Первый — врубка «в полдерева» с выборкой глубиной 30-50 мм, чтобы брусья плотно прилегали друг к другу, с дополнительной фиксацией болтами или шпильками М12-М16 с шайбами. Второй способ — использование металлических соединителей (перфорированных пластин или уголков на саморезах). Важно помнить: гвозди и саморезы без предварительного сверления в нагруженных узлах использовать неправильно, так как дерево может расколоться. Также металл не должен контактировать с деревом без гидроизоляции, чтобы избежать коррозии и гниения.
